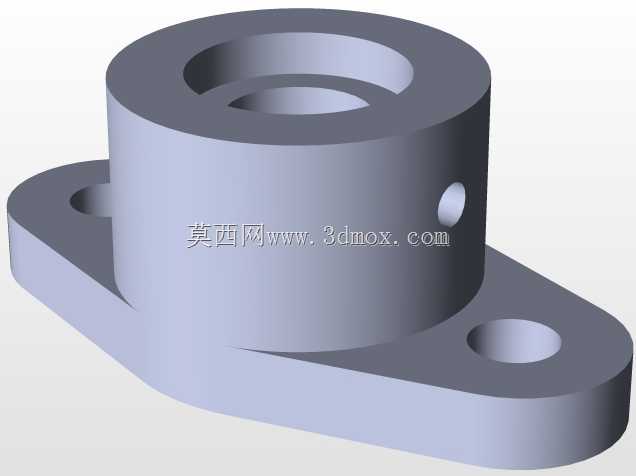

这类带安装法兰的轴套结构,在轻工输送设备、小型工装夹具、低压流体管路配套组件里的应用占比不低,日常做设备改型或者零散工装设计时,经常会碰到需要给短行程导向轴、小口径管路接头做固定支撑的场景,这种一体成型的结构比分体式的支撑座加衬套组合少了两道装配工序,也能避免组合件装配带来的同轴度累积误差。从结构功能上看,主体的阶梯内孔是核心功能区,大直径内孔主要用来容纳配合件的轴端或者管端,小直径内孔一般是做穿接定位或者避让杆件,侧壁上的径向小孔,多数场景是用来装紧定螺钉,穿入后顶紧内部穿装的轴件或者管件,防止工作过程中出现轴向窜动,部分低压气路场景里这个孔也可以作为旁通气嘴的安装位,不用额外在主体上钻孔攻丝,减少二次加工的工序。
底部的菱形安装法兰是整个零件的安装基准,两个对角布置的安装孔,相比圆形法兰的三孔或者四孔布局,在安装空间受限的位置更有优势,比如设备侧板的窄边位置、型材框架的转角处,菱形的轮廓不会占用过多周边空间,两个安装孔的连线和主体轴线形成的支撑面,能提供足够的抗倾覆力矩,日常承受径向载荷的时候,只要安装螺栓的预紧力达标,不会出现支座偏转的问题。做这个结构的三维建模时,首先要确定的是内孔的配合公差,一般如果是做导向轴支撑,内孔和轴的配合选H7/g6的间隙配合就足够,兼顾滑动顺畅度和支撑刚性,如果是做管路接头的固定座,内孔公差可以适当放宽到H8,降低加工精度要求。建模的基准选择要以法兰的安装底面为第一基准,
主体圆柱的轴线和安装底面的垂直度要控制在0.02mm以内,不然安装后轴件会出现偏斜,加剧配合面的磨损。侧壁的径向小孔,轴线要和主体圆柱的轴线垂直相交,偏心量不能超过0.1mm,不然装紧定螺钉的时候会出现顶偏的问题,导致轴件锁不紧或者顶伤轴表面。法兰上的两个安装孔,中心距的公差要控制在±0.1mm,和设备安装面上的预制螺孔对齐的时候不会出现别劲的情况,安装孔的直径要比配套的螺栓直径大1mm左右,预留一定的安装调整余量,方便装配的时候微调支座的位置,保证内孔和对接件的同轴度。从安装边界来看,这类结构的法兰厚度一般不会超过主体圆柱外径的三分之一,避免整体重量过大,主体圆柱的高度要根据实际穿装的轴段长度来定,
一般要保证内孔和轴的配合长度不小于轴径的1.2倍,这样支撑刚性足够,不会出现轴端晃动的问题。实际选型替换的时候,要先核算主体部分能承受的径向载荷,根据材料的许用挤压应力来验算配合面的比压,避免长时间载荷作用下出现内孔变形,导致配合间隙变大、支撑失效。如果是用在有腐蚀的环境里,比如食品加工设备的输送线支撑,材质选304不锈钢的话,建模的时候要注意边角倒圆角,避免积料滋生细菌,安装孔的位置也要做沉头处理,让螺栓头埋入法兰表面,不会突出刮碰输送的物料或者操作人员。如果是用在普通的工业设备里,用45号钢做表面发蓝处理就可以满足防锈要求,加工成本也更低。建模过程中还要注意所有的锐边都要做0.5mm的倒角,一方面是去除加工毛刺,避免装配的时候割手,另一方面也能减少应力集中,尤其是法兰和主体圆柱连接的位置,要做R2左右的过渡圆角,避免受冲击载荷的时候出现应力开裂。很多新手建模的时候容易忽略这个过渡圆角,直接做直角连接,实际加工出来的零件在受交变载荷的时候,连接位置很容易出现裂纹,导致零件提前失效。另外侧壁的径向小孔如果是用来装紧定螺钉的,孔口要做倒角,方便螺钉拧入,也能避免攻丝的时候出现烂牙的问题。
