多安装孔位L型铰接连接支座结构

项目分类:通用五金配件 发布时间:2022-01-21 ID:518089
  • 多安装孔位L型铰接连接支座结构

  这类L型多孔铰接支座,在轻工自动化输送线、小型工装夹具的铰接联动部位应用十分普遍,日常做非标设备改型时经常会碰到类似的连接需求——既要实现两个构件间的定角度铰接转动,又要保证安装后整体结构不占用过多侧向空间,同时还要兼顾不同方向的安装固定需求,避免额外加装转接件带来的装配累积误差。从实际使用场景来看,这类零件常被用在小型连杆机构的中间铰接点位,比如半自动包装设备的料门开合联动结构、工装夹具的快速压紧摆臂连接位,还有小型检测设备的角度调节支架铰接处,相比直板式的铰接片,这种一体弯折成型的L型结构不需要额外拼接两个安装板,能减少两个零件配合带来的松动风险,在频繁小角度往复摆动的工况下,整体结构的抗疲劳性能更稳定。

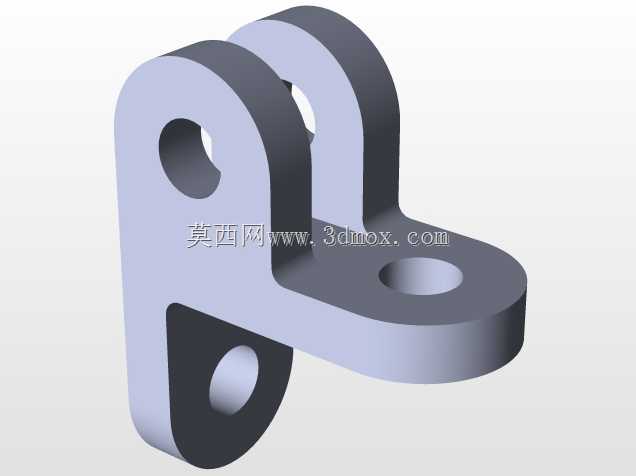

  从功能特性上看,这个支座采用双立板夹装的铰接端设计,上方两个平行的立板各开有同轴的铰接通孔,装配时可以将配套的铰接摆臂插入两板之间的空隙,穿入铰接销后就能实现稳定的转动连接,双立板的支撑形式相比单立板铰接,能大幅降低铰接销受到的单侧弯矩,避免长期转动后销孔出现偏磨变形,延长铰接部位的维护周期。支座的水平延伸端和下方垂向延伸端各设置了一个安装通孔,两个孔位分别对应两个垂直方向的安装面,实际装配时既可以选择将水平段固定在设备基板上,让垂向的铰接端伸出实现摆臂连接,也可以根据设备内部的空间布局,将垂向段固定在立式安装面上,让水平段承接横向的连杆构件,多方向的安装孔位给现场装配的空间适配提供了更多调整余地,不需要为了适配安装方向额外定制异形转接件。

  设计这类零件的时候,首先要确定的是双立板之间的开槽宽度,这个尺寸直接决定了能适配的铰接摆臂厚度,开槽过小会导致摆臂无法装入,开槽过大则会让铰接部位出现明显的侧向窜动,一般会预留0.1到0.2毫米的装配间隙,既保证摆臂能灵活转动,又不会出现过大的旷量。其次要校核各个孔位的中心距尺寸,铰接孔到水平安装孔、垂向安装孔的中心距,直接决定了连杆机构的转动行程和力臂长度,设计时需要结合整个联动机构的运动轨迹做运动仿真,避免转动过程中支座本体和周边的其他构件出现运动干涉。另外立板与水平段、垂向段的连接部位都做了圆弧过渡处理,不是直角直连,这是因为铰接部位在承受摆臂传递的载荷时,直角连接处会出现明显的应力集中,长期受交变载荷作用容易出现开裂,合适的圆角半径能分散连接部位的应力,提升零件的整体结构强度,圆角的大小也要结合整体壁厚来设定,不能因为圆角过大影响周边零件的装配空间。

  从安装边界来看,这个零件的整体外轮廓没有多余的外凸结构,所有安装孔的沉头深度都控制在零件壁厚范围内,装配时螺栓头不会突出零件表面,能最大限度压缩安装占用的空间,适合设备内部布局紧凑的安装点位。零件的壁厚设计保持了整体一致性,双立板、水平段、垂向段的壁厚基本相等,不管是采用机加工成型还是注塑、铸造成型,都能避免因为壁厚不均导致的成型缺陷,如果是采用金属材料加工,等壁厚的结构也能在热处理时减少变形量,保证各个孔位的同轴度和位置度精度。铰接孔的内壁设计为光孔,装配时可以根据实际需求加装铜套或者自润滑轴承,提升铰接转动部位的耐磨性能,不需要对零件本体做额外的表面硬化处理,降低加工成本的同时也方便后期维护更换磨损的衬套。两个安装孔的孔径设计适配常用的内六角螺栓规格,现场装配时不需要准备特殊规格的紧固件,通用的标准件就能完成安装固定,能减少设备装配的备件种类,提升现场装配的效率。
