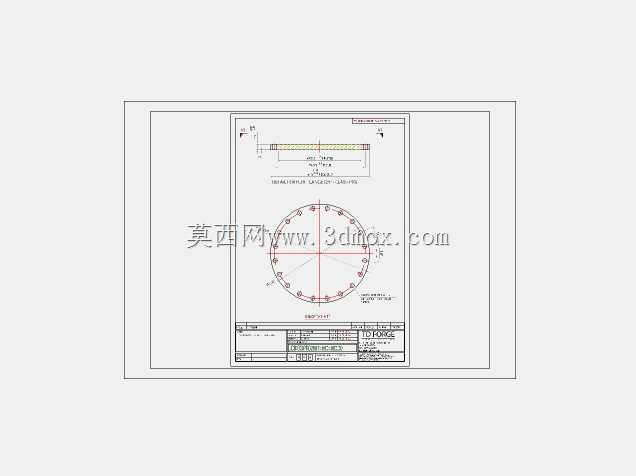

24英寸150BLR法兰连接结构设计

　　在石油炼化、市政给排水、大型化工装置的大口径管路布设场景中，24英寸150BLR法兰是中低压工况下实现管路分段连接、设备端口对接的核心承压部件，这类大口径法兰的设计合理性直接决定整条管线的密封可靠性与长期运行稳定性，一旦出现密封失效或结构强度不足，轻则引发介质跑冒滴漏，重则导致非计划停车甚至安全事故。从实际工程应用的反馈来看，150磅级的法兰对应ASME B16.5标准下的公称压力等级，适配常温下最高1.6MPa左右的非强腐蚀介质输送场景，常见于循环水主管线、低压蒸汽输送管路、大口径通风除尘管道的连接节点，也会用于大型储罐的进出口接管、泵组与阀门的端口对接位置，相比焊接连接的管路结构，法兰连接的优势在于可实现管路的快速拆装，便于后期管线改造、设备检修与内部清理，不需要对管路进行破坏性切割，大幅降低运维阶段的作业成本。

　　这款法兰的设计严格遵循ASME标准的尺寸规范，整体为圆盘式对称结构，中心为与公称通径匹配的流通通孔，24英寸的通径能够满足大流量介质的输送需求，有效降低大流量工况下的管路沿程阻力损失。法兰盘沿圆周方向均匀布置螺栓通孔，孔位的分度圆直径、孔径大小、孔的数量完全匹配150磅级24英寸法兰的标准要求，安装时通过穿入配套的高强度螺栓，将两片法兰与中间的密封垫片压紧，依靠垫片的弹性变形填充法兰密封面的微观间隙，实现管路内部介质的密封阻隔。密封面采用BLR类型的凸面结构，这种密封面结构加工难度适中，密封面接触比压分布均匀，搭配非金属缠绕垫片或橡胶垫片即可实现可靠密封，相比凹凸面、榫槽面等复杂密封面结构，凸面法兰的安装对中要求更低，现场施工容错率更高，非常适合大口径管路的现场安装作业，能够有效降低现场安装的对位难度，减少因安装错位导致的密封失效问题。

　　从结构设计的细节来看，法兰盘的厚度经过严格的强度校核，既要满足螺栓预紧力作用下的结构刚度要求，避免法兰盘在螺栓压紧时出现翘曲变形导致密封面贴合不严，也要控制整体重量，降低材料成本与安装阶段的吊装作业难度。法兰颈部的过渡圆角经过优化设计，能够有效分散管路运行时产生的轴向应力、弯曲应力与温度应力，避免应力集中导致的法兰根部开裂问题，尤其是在管路存在温度交变的工况下，平滑的过渡结构能够大幅降低热应力集中系数，提升法兰的疲劳寿命。螺栓孔的位置度公差严格控制在标准允许范围内，保证同规格的法兰具备完全互换性，现场安装时不需要额外进行配打孔作业，提升施工效率。

　　在实际选型应用中，这款法兰的安装边界需要结合配套管路的壁厚、螺栓的长度等级、垫片的尺寸进行综合匹配，安装时需要按照对角交叉的顺序逐步拧紧螺栓，保证各个螺栓的预紧力均匀一致，避免局部预紧力过大导致法兰变形或垫片压溃，也防止预紧力不足导致密封面比压不够引发泄漏。日常运维中，法兰的密封面是核心检查部位，每次拆装都需要检查密封面是否存在划痕、锈蚀、点蚀等缺陷，一旦发现密封面损伤需要及时进行研磨修复或更换，避免带缺陷安装导致运行中出现泄漏。对于长期运行的管路，还需要定期检查螺栓的预紧力，尤其是在装置开停车的温度交变阶段，及时对松动的螺栓进行复紧，保证密封性能持续可靠。

　　从三维建模的角度来看，这类标准法兰的建模需要严格把控各个尺寸的形位公差，尤其是螺栓孔的分度精度、密封面的平面度、法兰端面与中心轴线的垂直度，这些参数直接影响后续工程出图、装配干涉检查的准确性，建模时可以通过参数化设计的方式，将法兰的通径、压力等级、螺栓孔参数设置为可调整变量，便于后续同系列不同规格法兰的快速派生设计，提升整体设计效率。
