MS杆支架机械结构三维设计作品

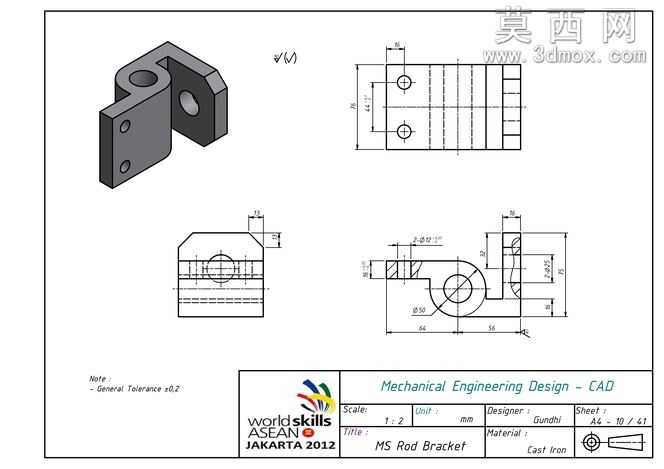

本次MS杆支架的三维设计，首先基于工程图纸的尺寸标注与形位公差要求，在三维建模环境中完成参数化草绘搭建，先勾勒出支架主体的轮廓基准，分别定位两个垂直安装面的位置关系，保证弯折部位的角度与图纸标注完全匹配。建模过程中优先采用拉伸、切除、倒角等基础特征命令完成主体结构构建，针对安装孔位严格按照图纸标注的孔径、孔距参数进行精准定位，同时对孔边的倒角细节做了对应处理，避免应力集中问题。结构设计上充分考虑支架的承重与安装适配性，两个相互垂直的安装面板分别设置了对应的固定孔位，其中一侧面板预留了大尺寸的轴类穿装孔，用于配套杆件的穿设定位，另一侧面板设置两个对称的安装沉孔，用于支架整体与外部基座的固定连接，弯折过渡部位采用圆弧过渡结构，既提升了整体结构强度，也优化了零件的加工工艺性。材质设定阶段选用铸铁材质参数，匹配图纸标注的材料要求，在渲染环节调整材质的粗糙度、金属反光度参数，还原铸铁零件的真实质感，同时对不同安装面做了细微的质感区分，便于观察结构细节。设计过程中反复核对各视图的投影关系，确保三维模型与二维工程图的尺寸完全一致，对未注公差按照通用机械公差标准做了统一设定，保证模型的加工可行性。整体建模流程遵循从基准到特征、从整体到细节的设计逻辑，先完成主体块的搭建，再逐步添加孔位、倒角、过渡结构等细节，每一步特征都保留了参数化关联，便于后续根据实际装配需求做尺寸调整，模型的结构完全满足杆件支撑、定位的功能需求，各安装面的平面度、孔位的同轴度都符合机械设计的通用规范，可直接用于后续的装配仿真、工程出图以及加工生产参考。
