吊索起重铸件生产线工作台结构设计

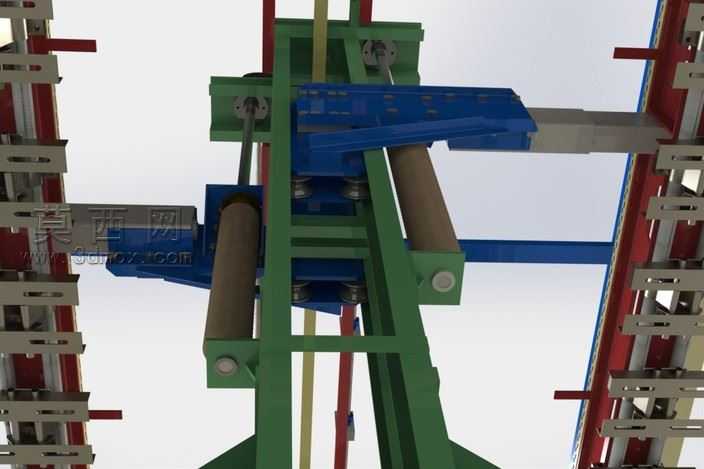

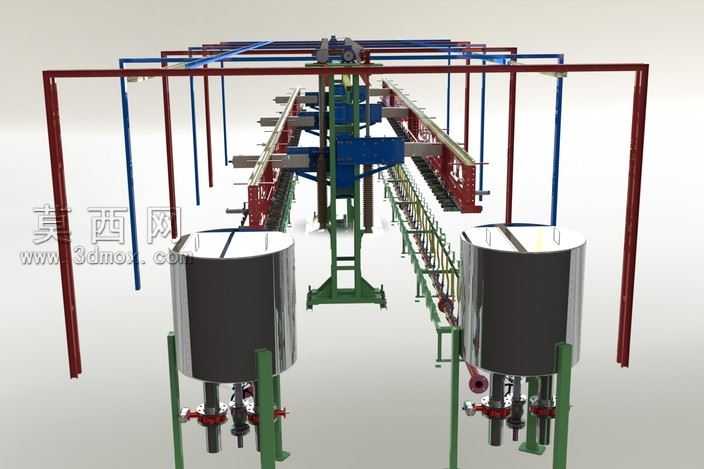

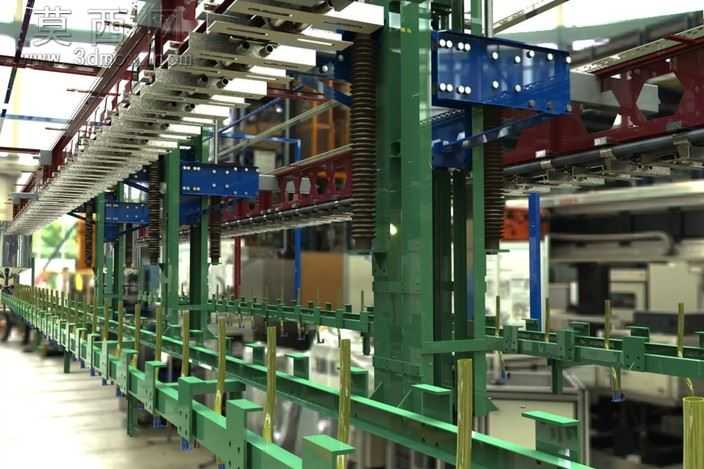

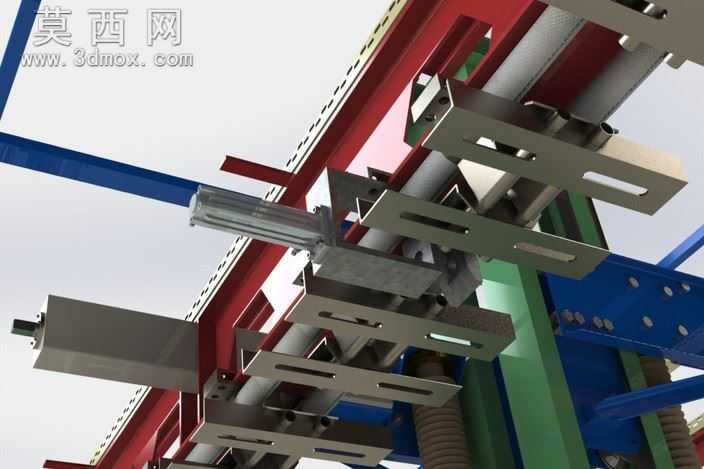

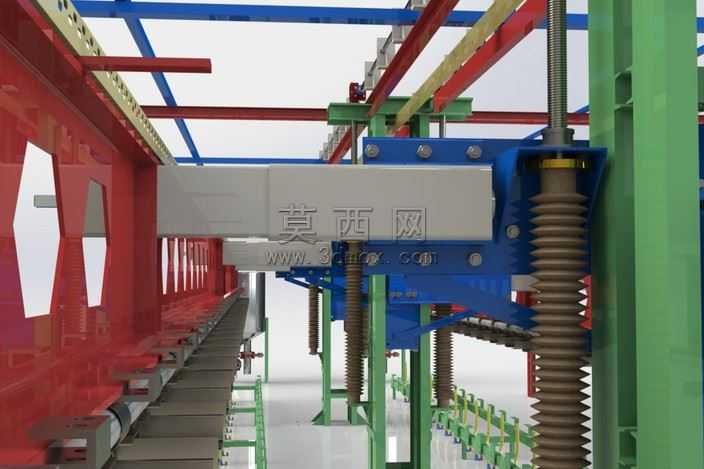

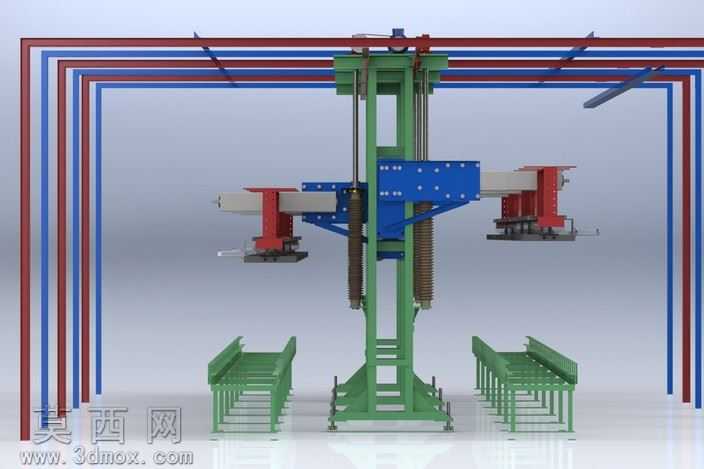

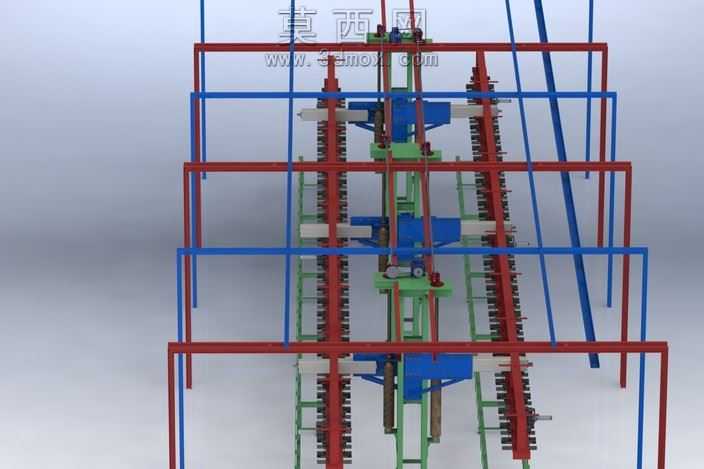

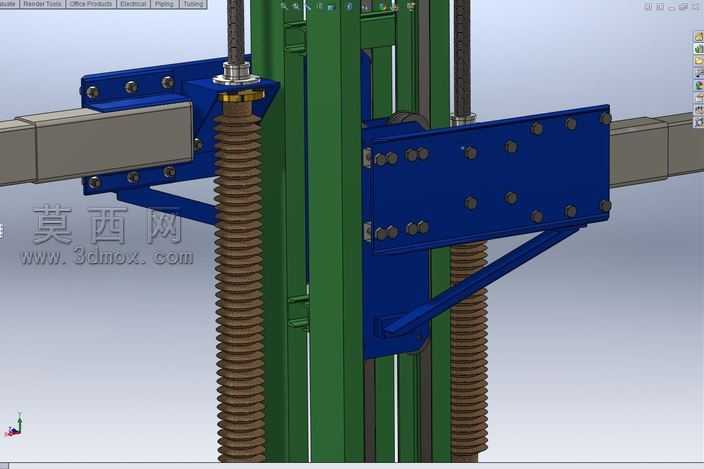

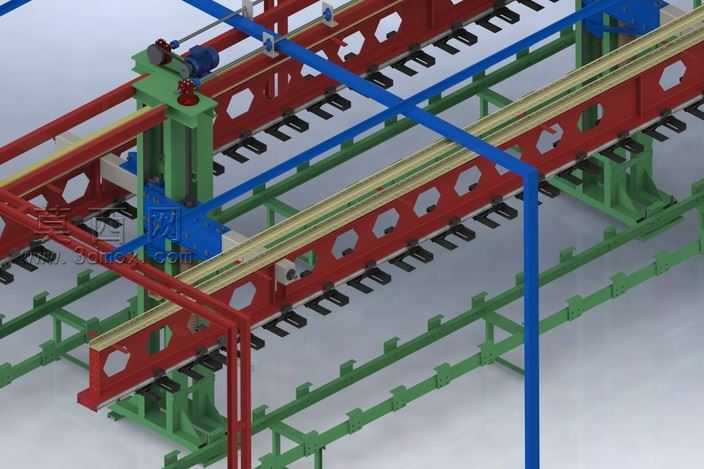

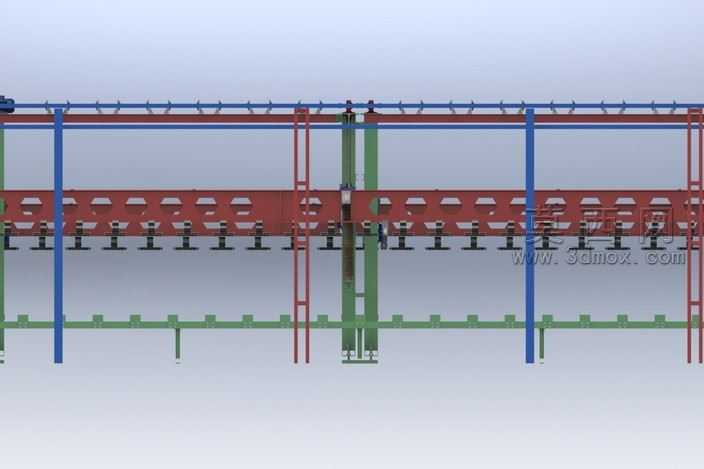

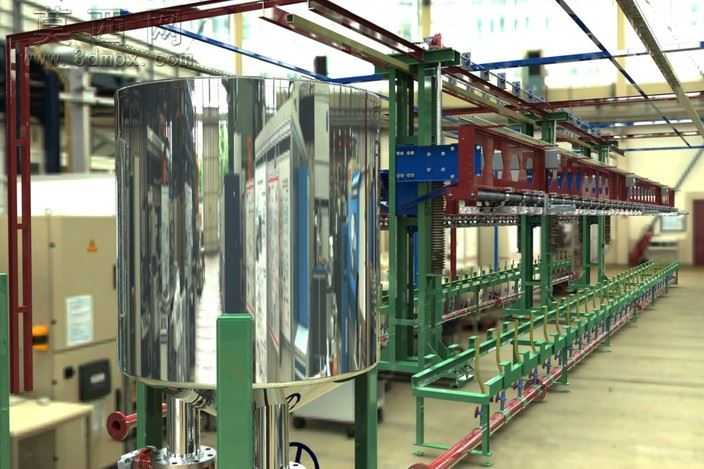

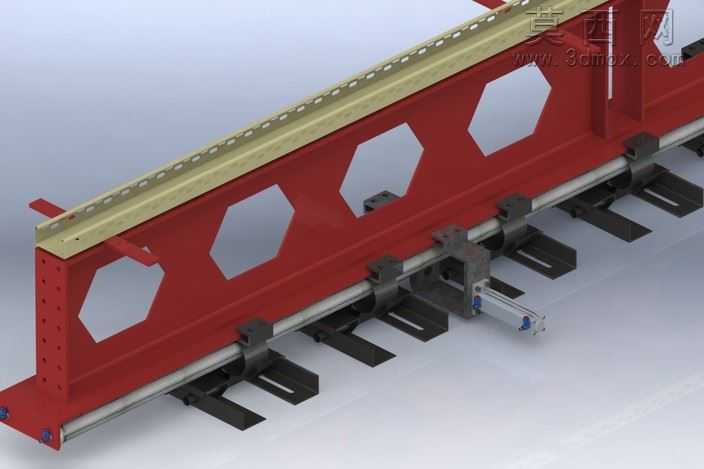

本作品为面向铸件生产场景的吊索起重配套工作台三维设计，整体建模过程围绕车间实际生产流转需求展开，在三维软件中完成全参数化结构搭建，首先对工作台的整体布局进行规划，适配长距离吊索输送的生产线排布逻辑，主体支撑结构采用加厚型钢构件建模，按照实际承重需求设置不同规格的型材截面参数，保证结构强度满足铸件吊运过程中的载荷要求。建模过程中对绿色输送导轨部分进行了精细化结构还原，每一段导轨的连接节点、支撑立柱的固定结构、定位挡块的排布位置都按照实际生产的工位间距进行参数化设置，同时对配套的蓝色电气安装支架、顶部吊索运行轨道的悬挂结构都做了1:1的结构复刻，还原了设备在车间内的实际安装形态。材质渲染阶段，针对不同部件的实际材质属性分别调整材质参数，支撑钢结构部分赋予哑光工业绿的喷涂金属材质，还原车间设备的漆面质感，金属连接件部分赋予镀锌亮面金属材质，吊索轨道部分赋予耐磨深色金属材质，地面部分赋予环氧地坪的哑光质感，通过不同材质的区分清晰展现设备各部分的功能分区。结构设计上充分考虑铸件生产的作业需求，工作台沿生产线长度方向延伸，每一个工位对应设置定位挡块与支撑结构，方便吊索承载铸件在各工位间流转停靠，支撑立柱采用分段加固设计，底部设置与地面固定的安装法兰，保证长跨度排布下的结构稳定性，顶部悬挂轨道与下方工作台的间距经过参数化校核，满足不同尺寸铸件的吊运通行空间。设计思路围绕实用性展开，所有结构参数都参考铸造车间的实际作业工况设置，既保证吊索起重系统的顺畅运行，也为各工位的铸件加工作业提供稳定的支撑平台，建模过程中对所有连接部位都做了装配干涉校验，保证各部件组装后不存在结构冲突，整体模型完整还原了该类起重配套工作台的真实结构形态，可用于生产线布局规划、设备结构参考以及相关工装设计的参考依据。
