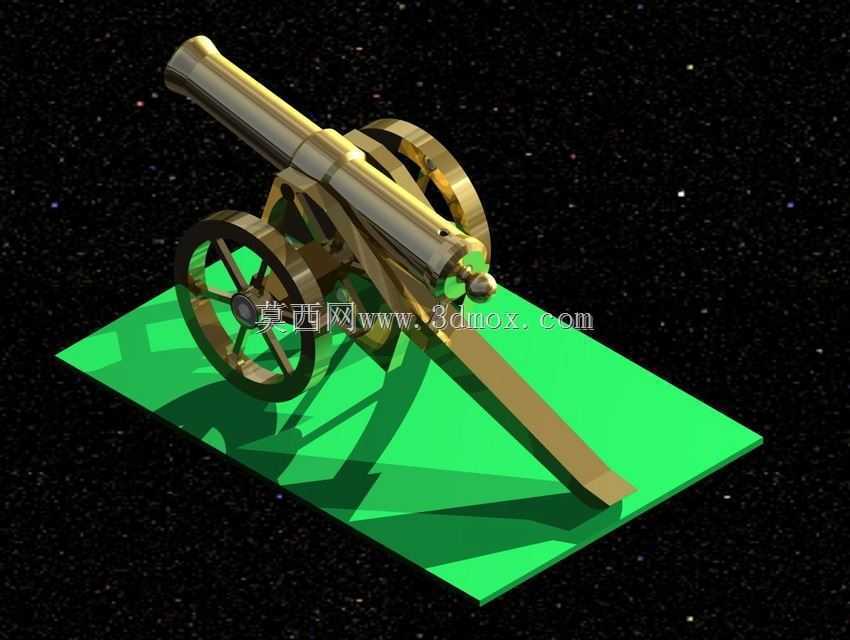

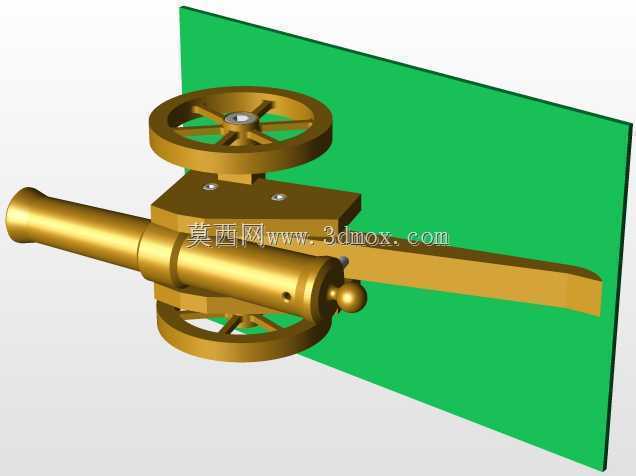

复古轮式青铜古炮结构设计

　　这款复古轮式古炮的三维结构设计，可覆盖多个场景的应用需求，在文旅场景中，可作为历史主题展馆的展陈设备结构参考，也能作为仿古军事主题乐园的景观装置结构蓝本，在文创衍生领域，可作为金属拼装模型、桌面摆件的结构设计依据，同时也能为近代火器发展研究提供直观的结构参照。从实际用途来看，该结构还原了老式滑膛火炮的核心功能逻辑，炮身可绕炮耳轴实现俯仰角度调整，配合轮式炮架可完成短距离阵地转移，炮尾的拖架结构在发射时可抵靠地面抵消后坐力，保证发射状态下的结构稳定性，整体结构完全遵循老式前装滑膛炮的机械逻辑，没有冗余的装饰性结构，所有部件都服务于火炮的架设、调整、转移核心功能。在功能特性设计上，首先对炮身的壁厚做了梯度设计，炮膛位置壁厚最大，

　　向炮口位置逐步收薄，既保证了发射时膛压承载能力，也合理控制了整体重量；炮耳轴与炮身采用一体化结构设计，与炮架上的轴套采用间隙配合，转动阻尼适中，既可以顺畅调整俯仰角度，也能在角度调整后依靠摩擦力保持姿态，不需要额外的锁紧结构；轮组采用辐条式结构，轮缘做了加厚处理，可适应不平整的硬质地面移动，轮轴与炮架主体采用刚性连接，保证移动过程中结构不会出现松脱；拖架采用长斜梁结构，末端做了加宽处理，与地面接触时可增大受力面积，避免后坐时炮架下陷。设计思路上没有做过度的艺术化夸张，完全以老式野战滑膛炮的真实结构为基准做等比例还原，首先确定炮身的核心参数，以炮膛内径为基准，按历史上同类型火炮的比例确定炮身长度、炮口外径、炮尾厚度，

　　再根据炮身的重量匹配炮架的结构尺寸，炮架的两根纵梁完全承托炮耳轴的受力位置，横梁的布置避开炮身俯仰的运动路径，保证炮身可以达到最大的俯仰角度；轮组的直径设计参考了炮架底部的离地间隙，保证移动时炮架底部不会剐蹭地面，同时轮距的宽度大于炮身最大外径，保证转向或者侧倾时不会出现侧翻；拖架的长度根据后坐力的传递路径设计，将发射时的后坐力直接传导至地面，减少对轮组的冲击。外形尺寸与安装边界方面，整体结构的最大宽度为两侧轮缘的外侧距离，最大长度为拖架末端到炮口前端的水平距离，最大高度为炮身水平状态下炮身顶部到地面的垂直距离；安装时需要注意炮耳轴与炮架轴套的同轴度，两侧轴套的同轴度误差需要控制在合理范围内，避免炮身转动时出现卡滞；

　　轮轴与炮架的连接需要保证两侧轮组的对称度，避免移动时出现跑偏；拖架末端与地面接触的位置可根据使用场景加装缓冲垫，若作为展陈使用可在拖架下方加装固定地脚，避免非预期的移动；炮身内部的膛孔为光滑直孔，没有膛线结构，符合滑膛炮的结构特征，炮尾的点火孔位置做了锥形沉孔设计，方便引信的放置。整个结构的所有部件都可实现拆分装配，炮身、炮架、轮组、轮轴都为独立零件，方便后续做结构拆解展示，也方便针对不同部件做材质渲染调整，各部件之间的连接结构都做了简化处理，没有复杂的异形连接面，建模过程中可通过拉伸、旋转、扫描等基础特征完成，不需要复杂的曲面建模，对于结构设计从业者来说，可通过该模型掌握老式军械的受力结构设计逻辑，理解大重量承载结构的刚度匹配思路，也能掌握轮式移动支撑结构的尺寸匹配方法。
