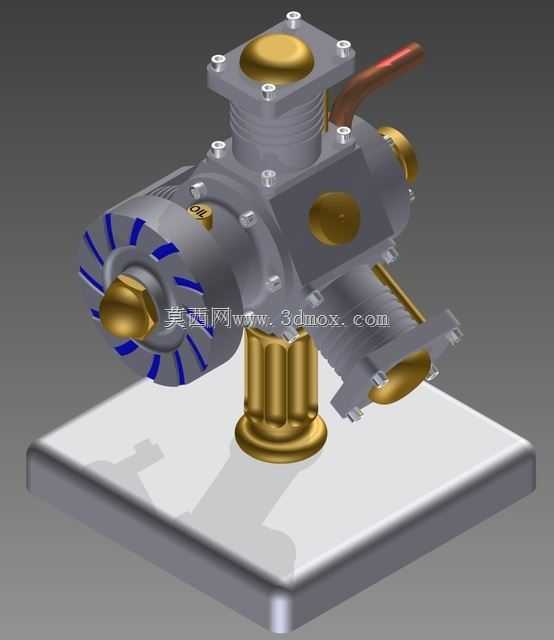

三缸径向动力装置结构设计

　　在小型动力输出场景中，三缸径向布局的动力装置凭借紧凑的径向排布特性，常被应用于小型航空模型、微型实验动力台架、小型固定式动力输出单元等场景，这类布局的动力装置相较于直列排布结构，在相同缸数下轴向尺寸更短，整机重心更靠近输出轴轴线，运转时的动平衡表现更优，能够在较小的安装空间内实现稳定的动力输出。从实际用途来看，这类三缸径向动力装置既可以作为小型教具用于动力结构原理演示，帮助从业者理解径向配气、曲柄连杆联动的机械逻辑，也可经过参数适配后作为小型特种装备的动力源，适配对轴向安装尺寸有严格限制的动力安装位。从功能特性上看，该结构采用周向均匀分布的三个缸体，共用中央曲柄连杆机构，每个缸体的做功冲程沿圆周方向错开120度，

　　能够有效降低输出轴的扭矩波动，减少运转过程中的振动传递；缸体顶部采用独立的缸盖密封结构，通过周向布置的紧固件实现缸盖与缸体的刚性连接，保证燃烧室的密封可靠性，输出端设置有带导流结构的散热端盖，能够在运转过程中引导气流沿缸体外壁流动，带走做功过程产生的多余热量，无需额外配置复杂的水冷管路即可满足小功率工况下的散热需求。在设计思路层面，该结构优先考虑了安装适配性与维护便捷性，整体采用底座支撑式结构，底部设置带安装定位面的支撑基座，基座上预留有标准安装孔位，能够直接固定在通用安装台架或设备动力舱的安装面上，中央支撑柱采用一体化铸造结构，既承担缸体组件的支撑载荷，也作为内部油路的布设通道，减少外接管路的数量；

　　缸体与中央曲轴箱的连接面采用止口定位设计，装配时能够快速实现缸体的周向定位，降低装配过程中的对位难度，每个缸体的外部散热鳍片采用等间距排布，在保证缸体结构强度的前提下最大化散热面积，同时兼顾了铸件的脱模工艺性，减少铸造过程中的缺陷产生概率。从外形尺寸与安装边界来看，该动力装置整体为类圆柱型布局，最大径向尺寸由三个缸体的外轮廓决定，轴向尺寸从底座安装面到输出轴端部的距离控制在紧凑范围内，安装时需要预留的径向操作空间主要集中在缸盖紧固件的拆装区域，轴向方向需要在输出端预留联轴器安装空间、在缸盖侧预留气门调整与维护的操作空间，底座的安装孔位采用对称排布，能够适配不同方向的安装固定需求，整体重量分布沿输出轴轴线对称，

　　安装后不会对配套设备产生额外的偏载力矩。在结构细节处理上，该装置的曲柄连杆机构采用分体式曲柄设计，能够方便地从曲轴箱侧盖进行拆装维护，活塞与缸体的配合面预留了合理的热膨胀间隙，适配不同工况下的温度变化，外部管路采用沿缸体外壁贴合布设的方式，避免管路突出于整机外轮廓，减少安装过程中与周边部件的干涉风险，输出轴端设置有标准的轴伸与键槽结构，能够直接连接标准联轴器或带轮，无需额外定制转接部件，降低配套使用的适配成本。这类径向布局的三缸动力结构，在设计过程中平衡了结构紧凑性、运转稳定性与维护便捷性，既能够满足小功率场景下的动力输出需求，也可作为径向动力结构的设计参考，帮助结构设计人员理解径向动力装置的布局逻辑、载荷传递路径与安装边界控制要点，在进行同类小型动力装置的选型或改型设计时，可参考该结构的缸体排布方式、支撑结构设计与散热结构布局，结合实际工况的功率需求、安装空间限制进行参数调整，缩短设计迭代周期。
