乘用车子午线轮胎成型生产设备结构

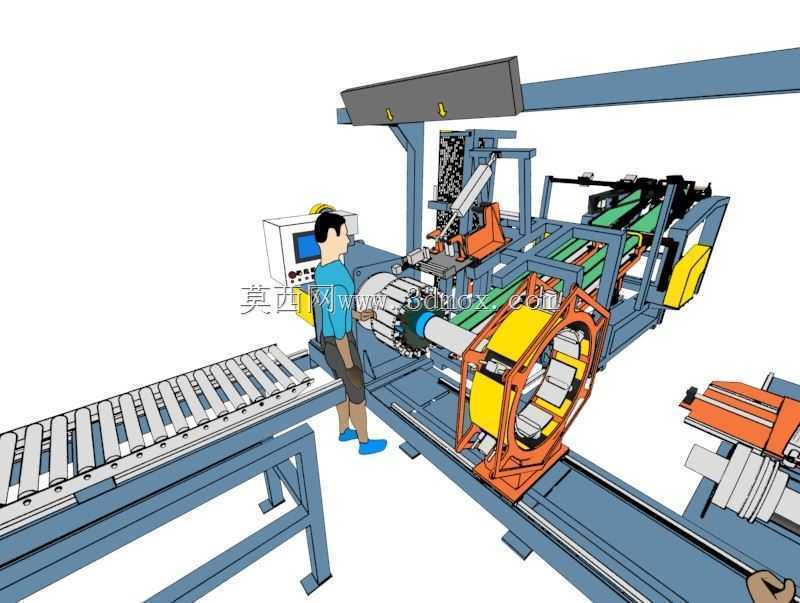

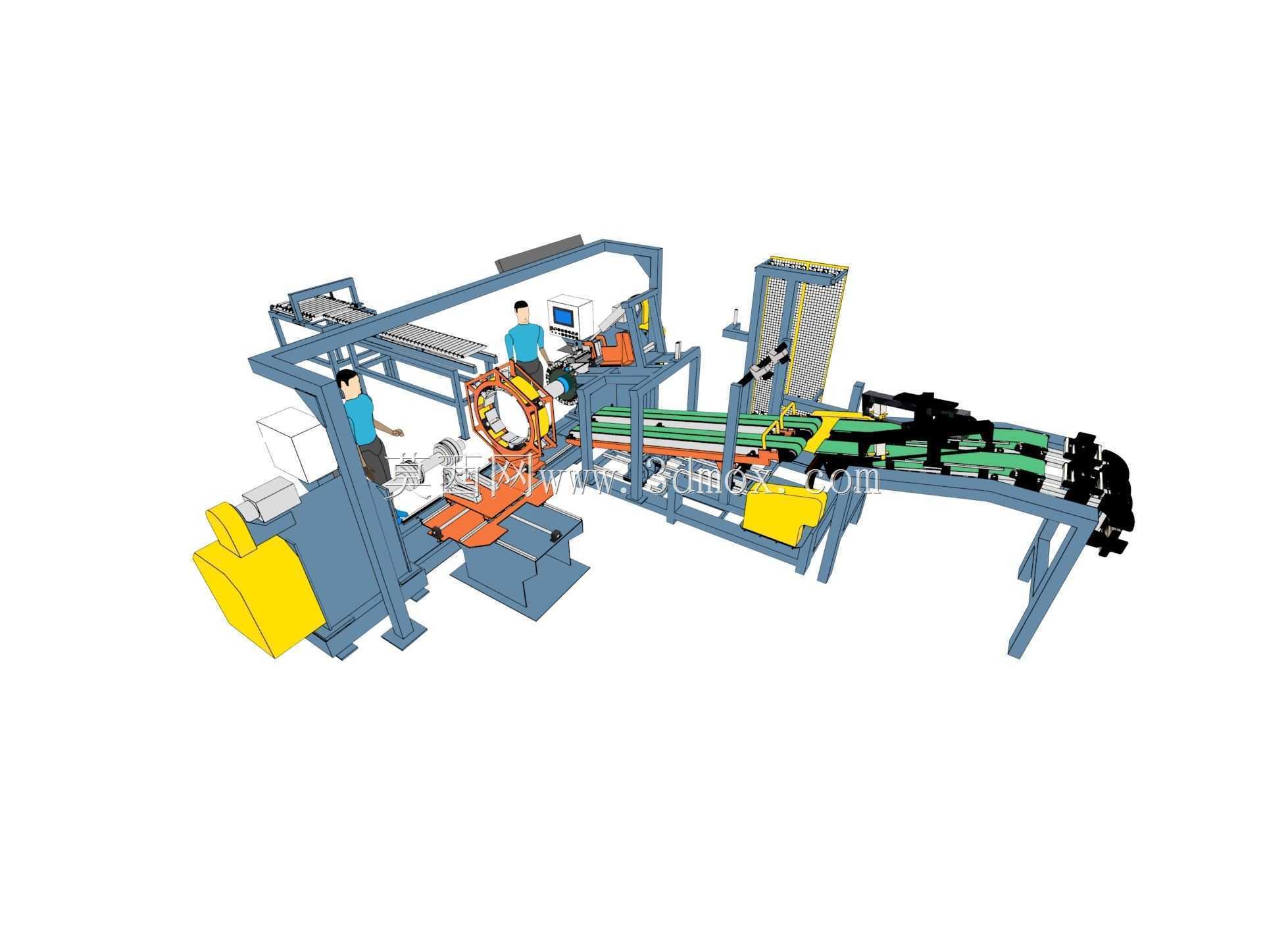

　　在轮胎制造的全流程工序里，胎坯成型是决定成品轮胎动平衡、均匀性以及结构强度的核心环节，这套设备正是面向半钢子午线轮胎批量生产场景开发的成型作业单元，主要承接帘布裁断、胎面挤出、钢丝圈制备等前序工序输出的半成品部件，将胎体帘布、带束层、胎面、胎侧、钢丝圈等多种异质构件按预设工艺层级精准贴合、压合、定型，最终输出符合硫化工艺要求的完整胎坯，是轮胎生产车间成型工段的核心作业载体。从现场布局来看，这套设备采用卧式单鼓成型的经典布局逻辑，核心成型鼓轴线与车间地面平行，操作人员站立于设备前端的操作工位，可直接完成上料辅助、参数微调、胎坯卸料等常规作业，设备左侧衔接辊筒式进料输送台，用于承接前序工序转运来的帘布、胎侧等片状半成品，

　　避免人工长距离搬运带来的部件拉伸变形问题；设备主体框架采用型钢焊接后整体去应力处理的结构，所有运动模组的安装基准面均经过铣削精加工，保证长周期运行下的装配精度不会因为框架形变出现偏移。供料系统的设计充分考虑了不同橡胶部件的物理特性，针对胎面、胎侧这类厚度较大、挺度较好的挤出部件，采用独立的多辊夹持输送路径，输送辊表面做硬质阳极氧化处理，降低橡胶粘连风险，同时在输送路径末端设置定长裁切机构，采用电热裁切刀配合伺服送进，保证每一段部件的长度误差控制在工艺允许范围内；针对帘布、带束层这类带有纤维或钢丝骨架的薄型部件，供料路径上设置了多组张力调节辊，通过低摩擦气缸配合位移传感器实时调整输送张力，避免帘布出现拉伸变形、纬线偏移等问题，保证骨架材料的排布角度符合设计要求，从根源上减少成品轮胎出现鼓包、强度不足的质量隐患。核心成型鼓采用可涨缩的机械结构，在贴合作业时鼓瓦涨开至工艺设定直径，为各层部件提供稳定的贴合基准，所有部件贴合完成后，配合尾座的顶紧机构完成胎坯的滚压定型，作业完成后鼓瓦收缩，可方便操作人员将成型好的胎坯从鼓上取下，转运至后续硫化工序。成型鼓旁侧设置的多组压合滚轮组件，采用不同硬度的聚氨酯包胶材质，针对不同层级的贴合工序匹配对应的压合力与滚压路径，在贴合胎体帘布时采用低压慢滚的方式，保证帘布平整贴合无气泡，在贴合胎面部件时则采用分级加压的方式，保证胎面与带束层之间紧密贴合，无残留空隙，避免硫化后出现脱层问题。

　　设备上部设置的悬臂式操作箱采用人机界面加物理按键的组合设计，操作人员可在工位范围内直接调整各送料轴的速度、压合辊的压力、成型鼓的转速等工艺参数，同时操作箱旁设置了三色警示灯与安全光栅，当人员误入设备运动范围时，设备会立即触发停机保护，避免机械伤害事故。从安装边界来看，这套设备的主体占地长度约8.5米，宽度约3.2米，地面安装需要预先做200mm厚的硬化混凝土地基，并按照设备底座的安装孔位预设地脚螺栓孔，设备安装时需要将成型鼓轴线的水平度调整至0.1mm/m以内，保证各运动部件的同轴度符合装配要求；设备的进料端需要与前序的帘布导开装置、胎面挤出输送线做高度匹配，出料端则需要预留至少1.5米的操作空间，

　　方便操作人员完成胎坯卸料与质量检查作业，设备顶部需要预留吊装空间，方便后期维护时更换成型鼓、驱动电机等重型部件。整套设备的结构设计充分考虑了轮胎生产现场的多粉尘、多橡胶挥发物的作业环境，所有直线运动导轨均配备了防尘刮屑板，电气接线端口均采用IP65以上的防护等级，驱动电机、伺服驱动器等电气元件集中布置在独立的电气柜内，柜内设置散热与防尘过滤装置，降低现场环境对电气元件寿命的影响；气动系统的气源处理单元设置在设备侧方的易操作位置，可定期完成排水、油雾补充等维护作业，所有气动管路均采用快插接头连接，方便后期故障排查与管路更换。在实际生产适配性上，这套结构可通过更换不同规格的成型鼓、调整供料路径的宽度参数，适配13寸至18寸区间的乘用车子午线轮胎生产需求，换型调整时间可控制在2小时以内，能够满足中小批量轮胎生产的柔性化需求，相比传统的手工贴合成型作业，这套设备的成型效率可提升3倍以上，同时胎坯的尺寸一致性、部件贴合精度都有显著提升，能够有效降低后续硫化工序的废品率。
