药用胶囊药丸分拣填充桶结构设计

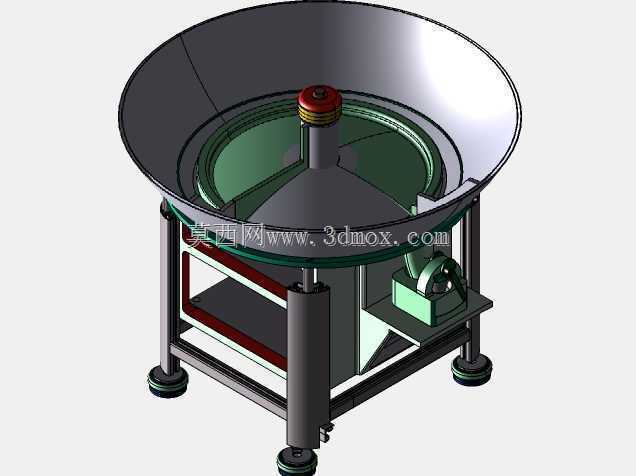

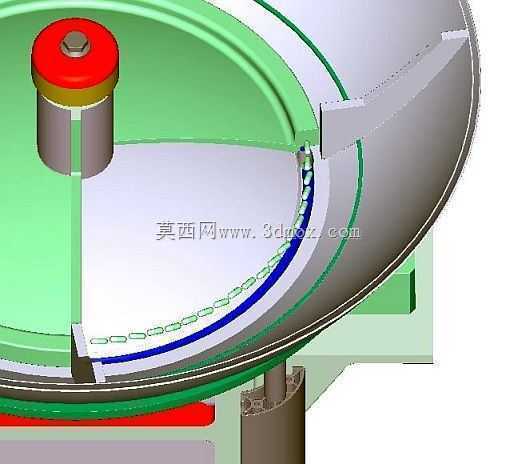

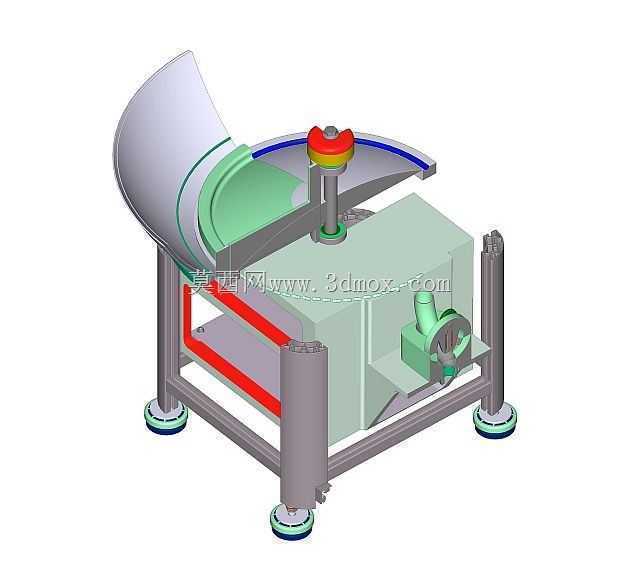

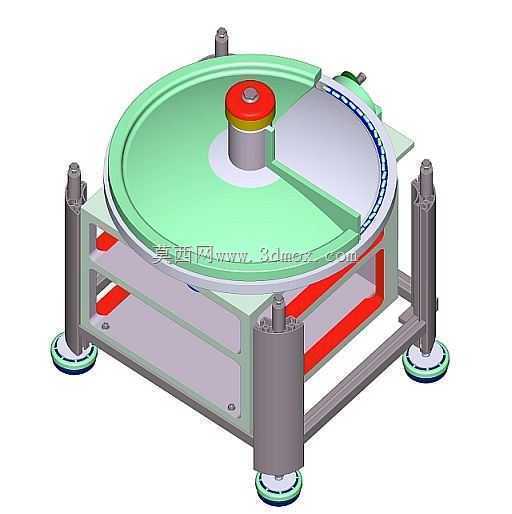

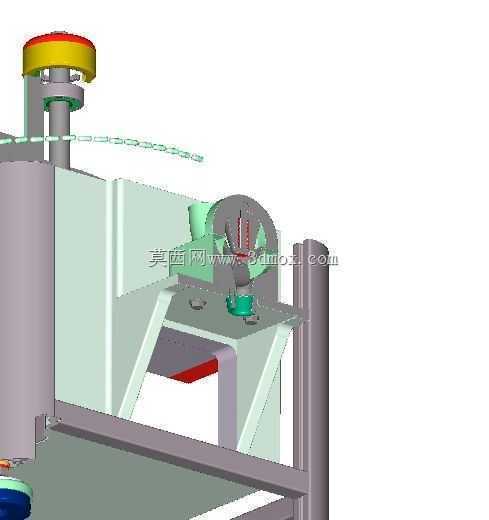

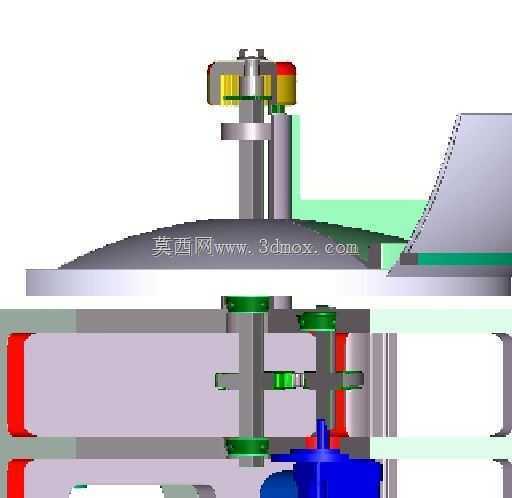

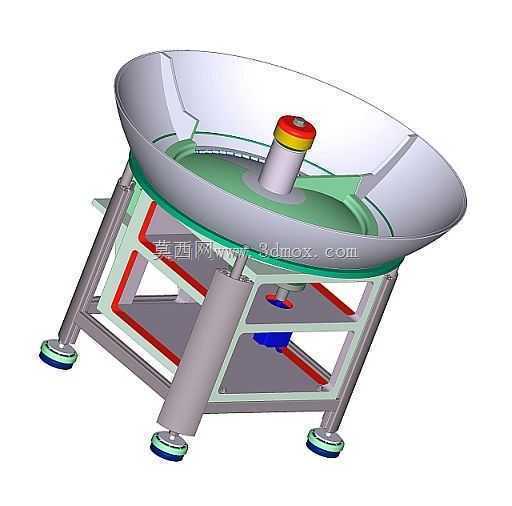

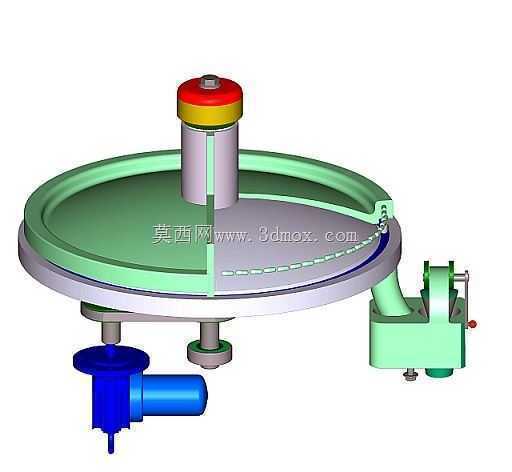

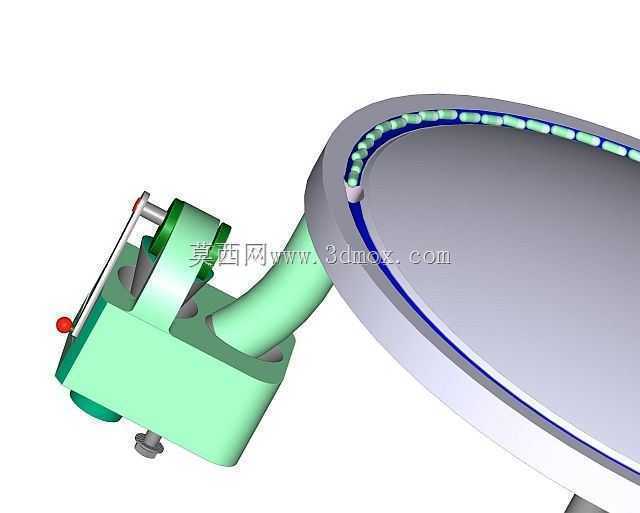

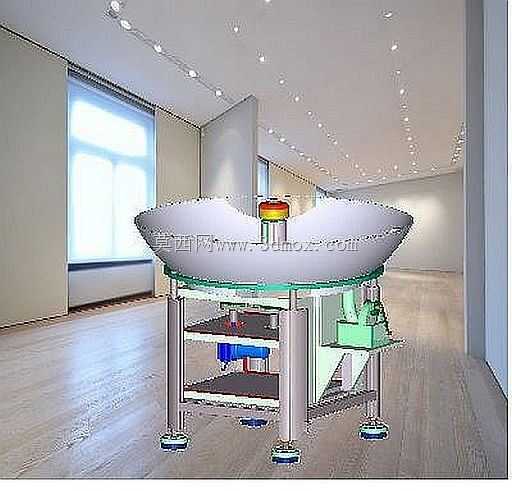

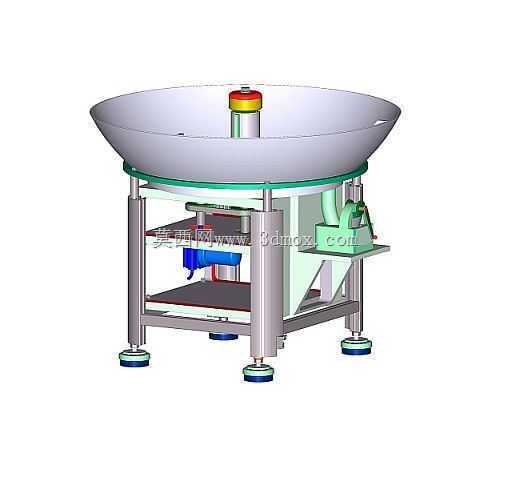

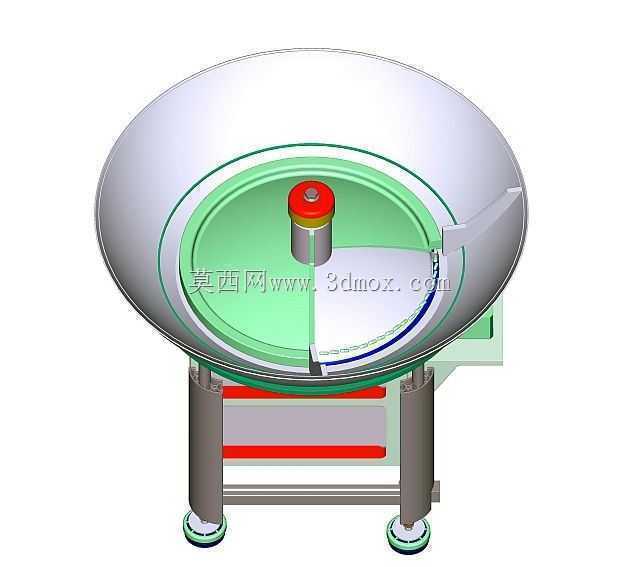

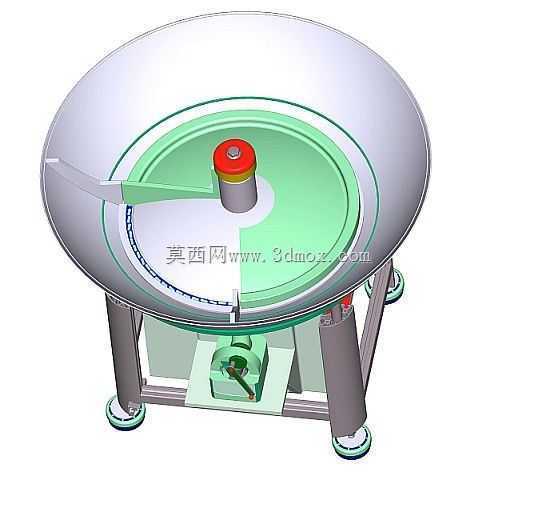

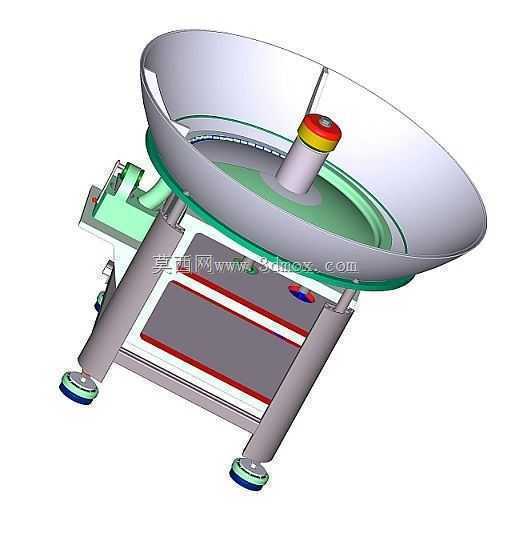

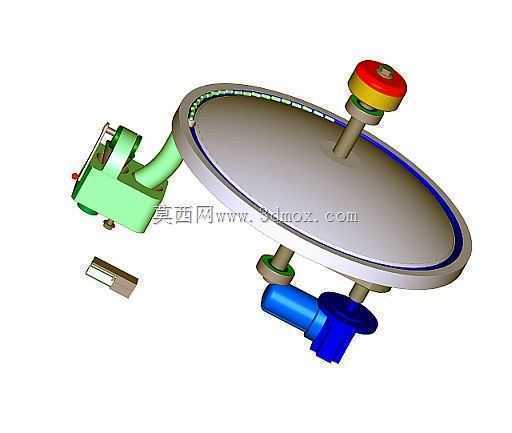

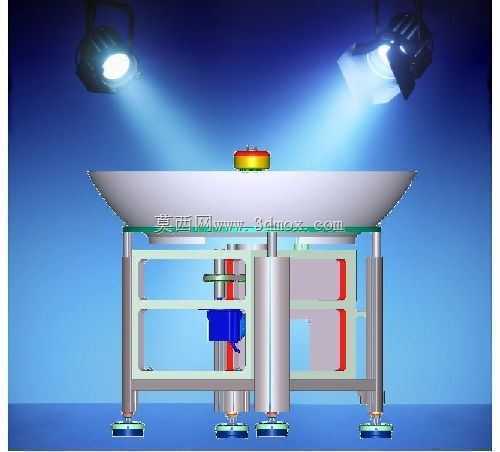

　　在口服固体制剂生产环节，分拣填充桶是衔接前道制粒、胶囊填充工序的核心中转执行部件，主要承担胶囊壳体、药用药丸的定向排序、单组分拣、匀速输送功能，直接决定后续填充工位的送料节拍与装量精度，是小型制药生产线、实验室制剂试制设备中不可替代的功能单元。从结构设计逻辑来看，该部件采用锥底圆盘式主体结构，整体以回转体为基础构型，内壁设置螺旋上升的导向送料轨道，轨道末端衔接定向分拣缺口，可在桶体低速回转振动的驱动下，让无序堆叠的胶囊、药丸沿轨道逐步抬升，经过分拣缺口时自动剔除姿态不符合要求的物料，仅保留轴向与送料方向一致的胶囊、或排列整齐的药丸进入后续下料通道，避免卡料、多粒填充的问题。中心位置设置的定心转轴与顶部压盖组件，

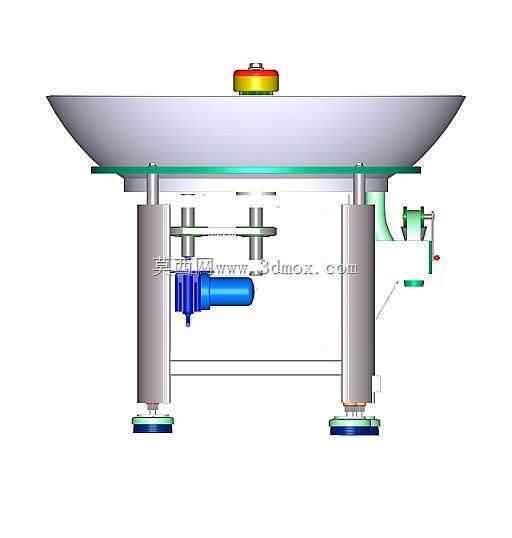

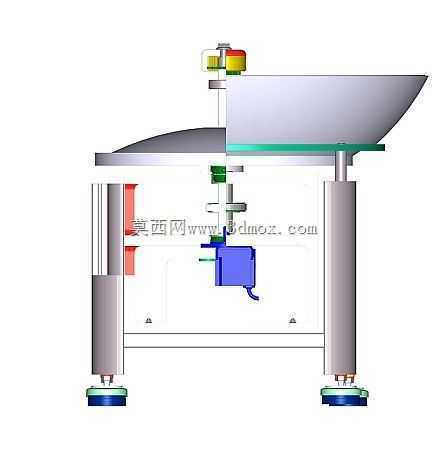

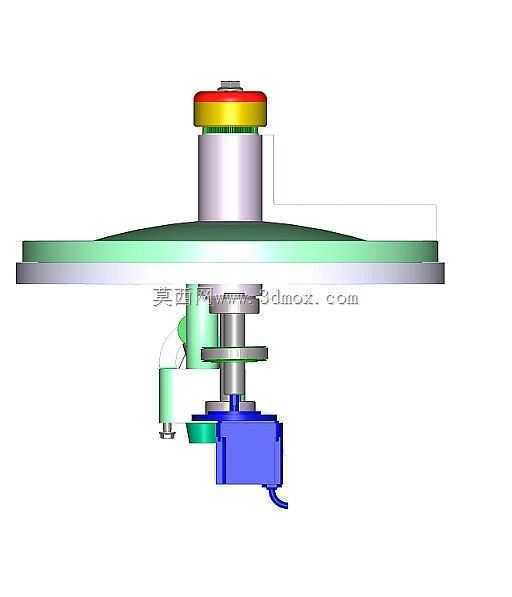

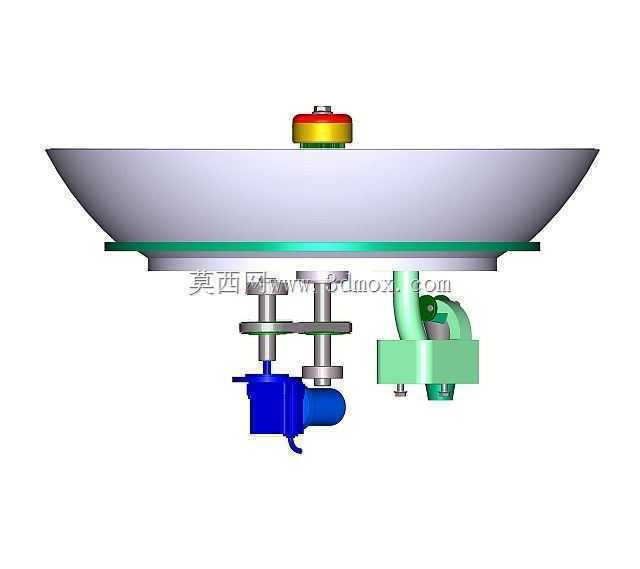

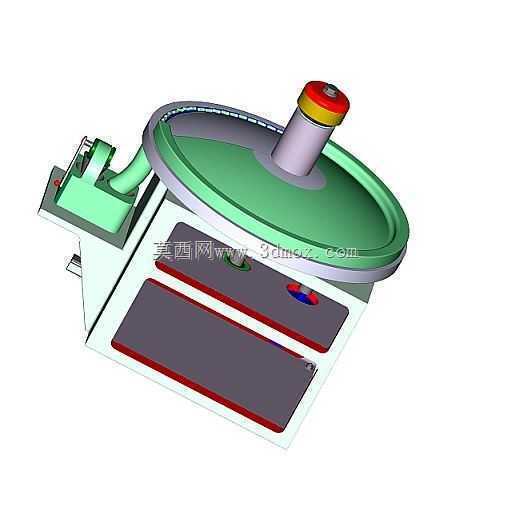

　　承担桶体回转的径向定位功能，压盖下方预留的缓冲间隙可避免物料在回转过程中被挤压破损，适配明胶胶囊、中药丸、西药片等多种脆性固体制剂的输送需求，不会对物料外观造成磕碰损伤。从安装边界来看，该填充桶底部采用标准法兰式安装接口，可直接匹配常见的振动送料驱动底座，法兰盘上的安装孔位按照通用振动盘安装尺寸设计，无需额外加工转接板即可完成装配，桶体最大外径适配常规胶囊填充机的进料口安装间距，整体安装高度控制在桌面级制剂设备的允许空间范围内，既可以集成到全自动胶囊填充生产线中作为送料单元，也可以单独搭配小型振动底座用于实验室制剂小批量试制场景。轨道的截面尺寸经过针对性匹配，可覆盖0号到4号常规药用胶囊的外形尺寸，

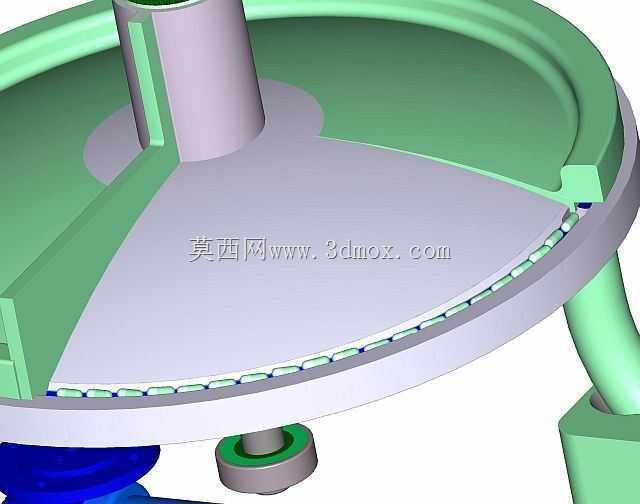

　　以及直径3mm到8mm的常见药丸规格，分拣缺口的挡边高度可根据物料规格做小幅调整，无需更换整个桶体即可适配不同规格物料的生产需求，大幅降低多品种生产时的配件更换成本。桶体侧壁采用分段式拼接结构，内壁的送料轨道与桶壁采用圆弧过渡设计，不存在卫生清洁死角，符合制药设备的GMP清洁要求，生产结束后可快速拆解冲洗，无物料残留风险。在实际运行过程中，桶体的回转转速与振动幅度可匹配下游填充机的生产节拍，最高可适配每分钟120粒的填充速度，送料准确率可达99.5%以上，有效减少因物料姿态异常导致的设备停机时间。设计过程中充分考虑了物料的摩擦特性，内壁与轨道接触面采用低摩擦系数的光滑表面处理，减少物料输送过程中的阻力，

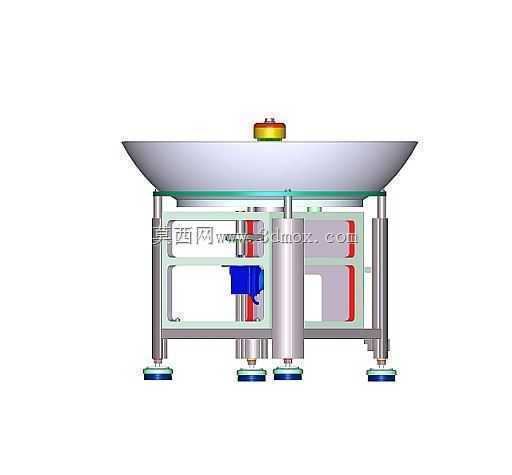

　　避免胶囊壳在输送过程中产生静电吸附导致的排序紊乱，同时轨道末端设置的压条可限制物料堆叠高度，防止多粒物料同时进入下料通道造成堵塞。底部的支撑筋板采用均匀分布的辐条式结构，既保证了桶体整体的结构刚度，避免长期回转振动导致的桶体变形，又尽可能减轻了部件自身重量，降低振动驱动底座的负载，延长驱动部件的使用寿命。
