轮胎生产用龙门式仿形加工设备结构

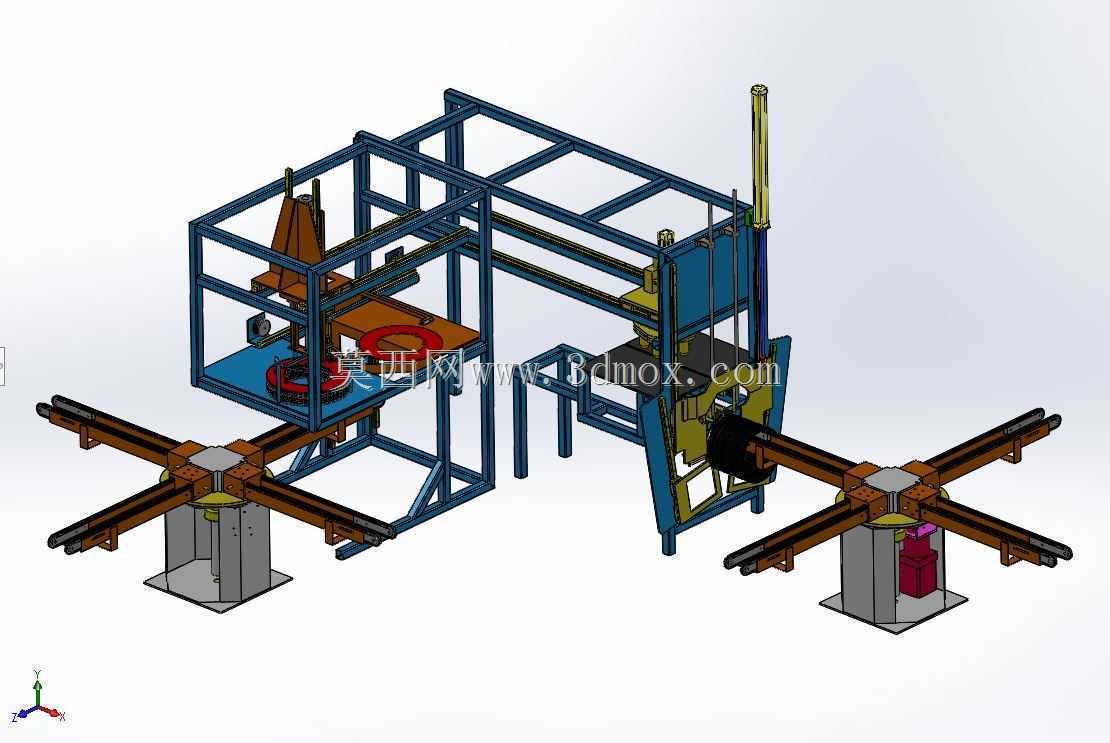

　　这套仿形加工设备主要面向轮胎制造工序中的胎坯仿形修整、轮廓仿形切削作业场景，适配半钢子午胎、工程胎的中段生产环节，可对接现有轮胎成型生产线的出料工位，替代传统人工手持仿形工具的作业模式，解决人工修整轮廓一致性差、作业效率波动大的问题。从整体布局来看，设备采用跨线式龙门机架作为主体承载结构，机架主体采用矩形型钢焊接成型，经过时效去应力处理后加工安装基准面，可避免长期承载交变载荷出现的结构变形，机架跨距覆盖两侧的十字形输送工位，中间区域为仿形加工执行单元的安装位，整体安装边界需预留两侧输送工位的上料操作空间，地面安装需做预埋钢板处理，机架支脚与预埋板采用螺栓锁紧，水平度调整公差控制在0.2mm/m范围内，

　　避免运行过程中出现加工头偏移问题。两侧的十字形输送工位采用四向分流结构，每个工位设置可旋转的胎坯定位工装，工装中心设置可胀缩的定位夹头，适配不同内径规格的胎坯装夹，工位底部配置回转驱动单元，可带动胎坯按照设定转速匀速旋转，配合加工头的进给动作完成整周轮廓的仿形加工，输送轨道采用重载倍速链结构，可承载最大重量200kg的胎坯在不同工序间流转，轨道端部设置机械限位块与到位检测组件，确保胎坯准确停留在加工位的中心位置，避免装夹偏差导致的仿形轮廓超差。中间龙门架上搭载的仿形执行单元采用双轴进给结构，横向进给导轨安装在龙门横梁上，纵向进给滑座搭载仿形加工头与靠模轮组件，作业过程中靠模轮始终贴合标准靠模板轮廓，

　　通过机械联动结构带动加工头同步进给，无需复杂的数控编程即可实现与靠模一致的轮廓加工，这种纯机械仿形结构的抗干扰能力更强，适合车间多粉尘、温湿度波动大的作业环境，相比数控仿形方案的维护成本更低，对操作维护人员的技术门槛要求也更友好。设备的竖向进给轴配置气动平衡组件，抵消滑座与加工头的自重，降低进给驱动的负载，同时设置硬限位与缓冲结构，避免进给超程碰撞工装或胎坯。加工头的转速可根据胎坯的胶料特性调整，适配不同硬度胶料的切削修整需求，加工区域预留了除尘接口，可对接车间中央除尘系统，及时排走修整过程中产生的胶屑，避免胶屑堆积在导轨或传动部件上加剧磨损。从设计思路上，这套设备优先考虑了轮胎生产现场的快换需求，不同规格轮胎生产切换时，

　　仅需更换对应规格的靠模板与定位夹头，单批次切换时间可控制在20分钟以内，无需对设备的整体结构做调整；机架的走台与护栏采用可拆卸式设计，方便后期对传动部件、导轨副做维护保养，所有润滑点均引出至设备外侧的集中润滑块，日常维护时无需攀爬机架即可完成注油操作。设备的电气控制箱安装在机架侧方的独立支架上，与加工区域做物理隔离，避免胶屑、切削粉尘进入电气元件造成接触不良，控制回路设置多重安全联锁，工位防护门未关闭、胎坯装夹不到位时设备无法启动加工动作，保障现场作业人员的操作安全。两侧的十字输送工位可同时对接上料、加工、下料、待检四个工序的流转需求，无需额外配置中转机械手，缩减了生产线的整体占地面积，工位的旋转定位精度控制在±0.1°范围内，确保胎坯整周加工的轮廓度公差满足工艺要求，加工后的轮胎轮廓一致性偏差可控制在0.5mm以内，远高于人工修整的精度水平。设备的气源处理组件设置在机架侧方的易操作位置，配置调压阀与油雾器，为气动平衡、夹头胀缩、安全联锁机构提供稳定的气源压力，气压不足时设备会自动触发停机保护，避免气压不足导致夹头松脱、加工头进给异常等问题。
