民用燃气计量用铜壳气量计结构设计

　　这款气量计主要面向民用燃气入户计量场景，也可适配小型商用餐饮网点的低压燃气支路计量需求，安装在入户立管后端、用户燃具前端的管路上，承担流经管路燃气体积累计计量的核心功能，是燃气贸易结算环节的核心计量器具，日常运行中需要长期耐受燃气介质的轻微腐蚀，同时兼顾户外安装场景下的温变适应能力，避免不同季节温差导致壳体形变引发计量偏差或密封失效。

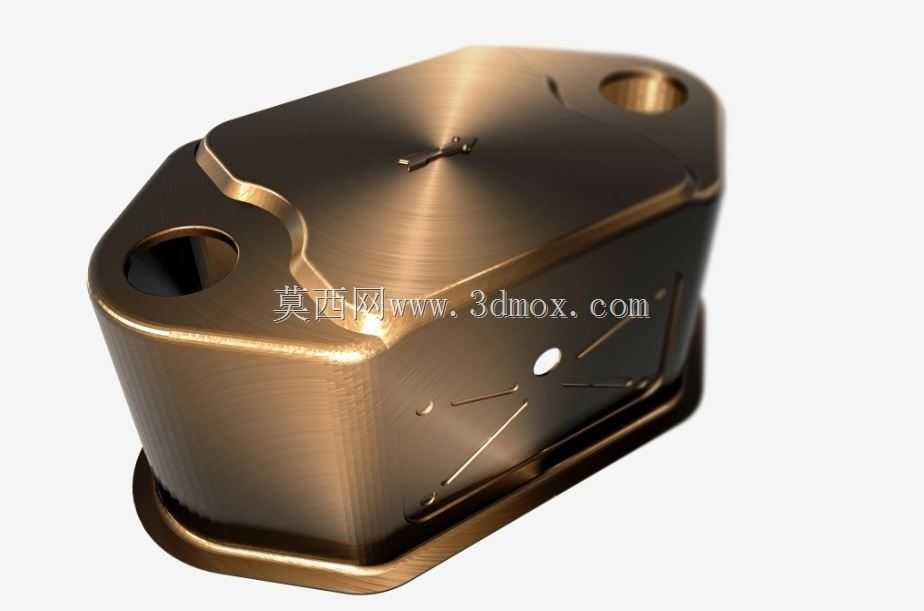

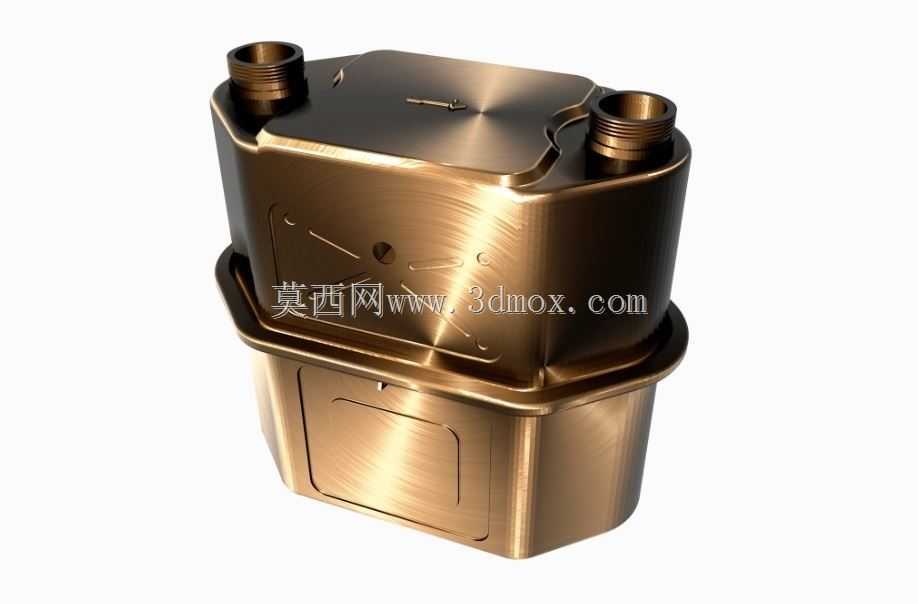

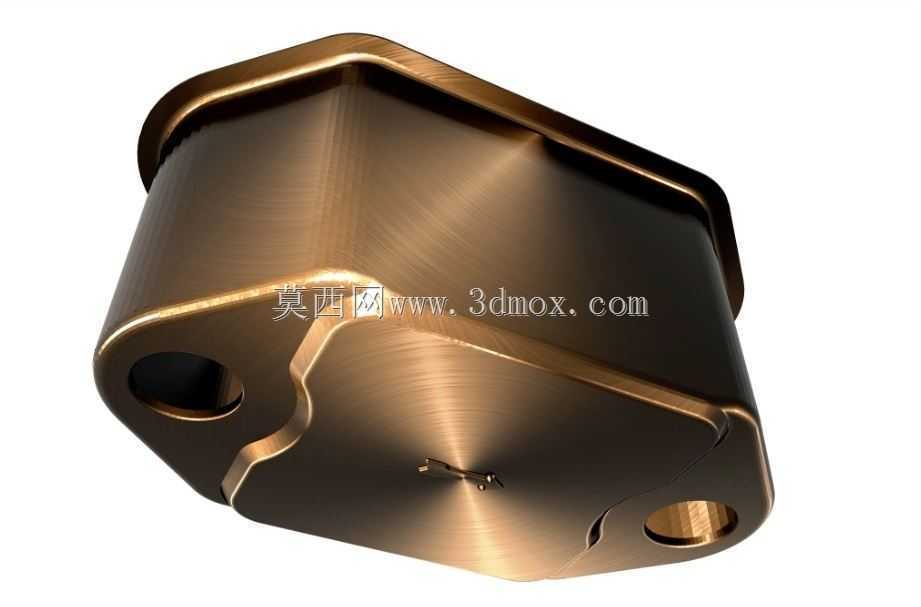

　　从结构设计逻辑来看，整体采用上下分体式铜合金壳体结构，上壳体集成两个同轴外螺纹进气、出气接口，接口尺寸匹配常规民用燃气入户的支管通径，接口端面预留标准密封垫圈安装位，现场安装时无需额外加工接口，直接对接带内螺纹的燃气管道即可完成管路连接，两个接口的中心距按照民用燃气表通用安装规范设定，适配现有绝大多数住宅的燃气表安装位尺寸，替换老旧表具时无需改动原有管路布局，降低现场施工的改造成本。上壳体顶面压制有清晰的气流方向标识箭头，安装时可直接对照箭头指向确认进气、出气方向，避免装反导致计量反向计数的问题。上下壳体的衔接位置采用卷边压合密封结构，压合面内置耐燃气腐蚀的密封胶圈，装配时通过专用压装设备完成卷边锁紧，无需额外螺栓紧固件，既减少了潜在的密封泄漏点，也压缩了整体的外形体积，让壳体结构更紧凑。下壳体为计量机芯的容纳腔，腔体内部预留足够的机芯安装空间，可适配常规容积式燃气计量机芯的安装尺寸，腔体侧壁做了圆弧过渡处理，避免燃气流经时产生紊流影响计量精度，同时圆弧结构也能提升壳体的承压能力，在遇到管路短时压力波动时，不会出现壳体应力集中开裂的问题。

　　外形尺寸方面，整体高度控制在常规家用燃气表的安装尺寸区间内，宽度方向避开了入户安装时常见的墙面立管、墙角等干涉位置，安装时底部预留足够的检修空间，无需拆卸周边管路即可完成机芯的校验维护。壳体表面采用拉丝钝化处理，既保留铜合金材质的耐腐蚀特性，也避免长期使用后表面氧化产生铜绿影响外观，同时钝化层不会和燃气中的微量杂质产生反应，不会污染流经的燃气介质。从实际使用的功能特性来看，铜材质壳体的抗冲击性能优于传统铝壳表具，在运输、安装过程中遇到轻微磕碰不会出现壳体凹陷变形的问题，日常使用中遇到外力触碰也不容易破损，适配民用场景下安装环境复杂、后期维护操作不规范的实际情况。壳体的壁厚经过承压计算，满足低压燃气管道的额定工作压力要求，同时预留足够的安全余量，即使遇到管网压力短时超压的情况，也不会出现壳体破裂导致燃气泄漏的风险。

　　设计过程中针对民用场景的常见问题做了对应优化，比如两个接口的螺纹精度按照管路密封螺纹的标准加工，螺纹牙型饱满，安装时配合生料带或密封垫圈即可实现可靠密封，不会出现螺纹配合间隙导致的微漏问题；壳体外部没有突出的尖锐棱角，安装操作时不会划伤施工人员，也避免后期用户误碰受伤；上下壳体的压合位置做了圆滑过渡，没有容易积灰的卫生死角，日常清洁时直接擦拭表面即可，不会积存油污、灰尘。针对不同安装环境的适配性，这款结构的气量计既可以水平安装在水平管路上，也可以适配垂直管路的竖向安装需求，内部机芯的固定结构做了多方位限位，安装角度变化时不会出现机芯移位导致计量失准的问题，适配老旧小区不同走向的入户管路布局，不需要额外加装转弯管件调整安装角度。从计量稳定性的角度，壳体内部的流道经过流体仿真优化，燃气进入表体后流态平稳，不会产生涡流冲击机芯部件，既降低了气流通过表具的压力损失，也能减少机芯的运转磨损，延长整表的使用寿命，长期使用过程中计量精度的衰减幅度控制在国标允许的范围内，减少后期强制校验、更换的频次。
