汽车交流发电机端盖外壳逆向结构

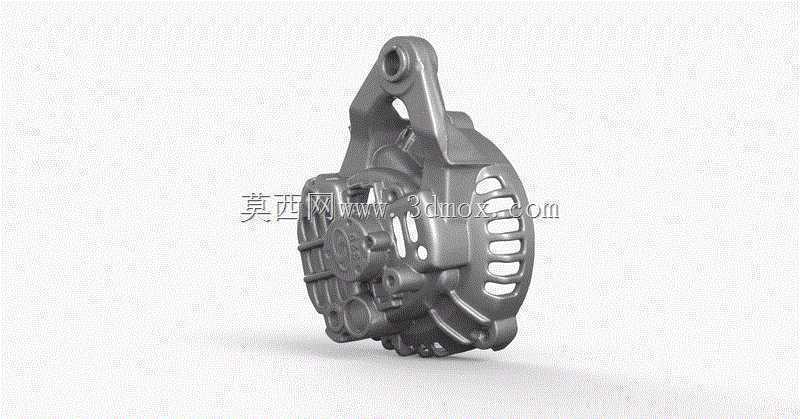

　　做汽车电气系统配套结构设计快十二年，经手的发电机壳体改型项目不下二十个，这次拿到的扫描件壳体，是乘用车主装12V交流发电机的后端盖结构，先从实际装车场景说，这类壳体直接装在发动机舱侧部的发电机本体上，一侧紧贴定子总成与整流桥组件，外侧暴露在发动机舱的气流通道里，日常要扛住发动机运转带来的持续振动、舱内高低温交变，还有雨天行车的溅水、冬季融雪剂的腐蚀，工况复杂度比普通室内用电机壳体高好几个等级。先看安装边界，这个壳体的主安装止口是和发电机定子外圈过盈配合的环形台阶，止口内径公差一般要控制在0.05mm以内，不然压装后会出现定子偏心，运转时扫膛的问题；侧面伸出的吊耳式安装座，是用来把发电机整体挂在发动机缸体的支架上，

　　两个安装孔的同轴度要求不超过0.03mm，不然装车后皮带轮对齐度差，会过早磨损皮带和轴承。再讲功能特性，壳体上密布的格栅式通风槽不是随便开的，是顺着发电机内置风扇的气流走向排布的，风扇转动时，冷空气从端盖外侧的格栅吸入，穿过定子绕组与整流桥的散热片，把发电过程中产生的热量带出去，槽的宽度控制在6-8mm，既能保证通风量，又能阻挡行驶中溅起的大颗粒砂石打坏内部的整流二极管和碳刷组件；壳体上预留的多个凸台孔位，分别对应整流桥固定、电压调节器安装、碳刷架定位，每个凸台的高度都经过匹配，保证装配件之间的接线端子不会出现干涉，同时凸台根部做了R2以上的圆角过渡，避免压铸成型时出现缩孔，装车后受振动出现开裂。说到设计思路，

　　这类壳体现在大多用ADC12铝合金压铸成型，逆向扫描的时候要特别注意壁厚的均匀性，主体壁厚控制在3.5mm左右，安装座、轴承室这些受力位置局部加厚到6mm，既控制整体重量，又保证结构强度；轴承室的位置是整个壳体的精度核心，内嵌的轴承室要和前端盖的轴承位保持同轴，扫描重构时要把轴承室的圆柱度误差控制在0.02mm以内，不然轴承运转时会出现异响，寿命直接缩短三分之二。另外壳体边缘的卡扣结构是用来固定后端的防尘罩，卡扣的变形量设计在0.8mm，拆装时不用专用工具就能撬开，同时正常行车振动下不会松脱；侧面预留的接线柱过孔，做了向内翻边的结构，既可以增加孔位的强度，又能防止线束和孔边的锐边摩擦割破绝缘层，造成电路短路。实际做逆向建模的时候，

　　不能只照着扫描点云描外形，要把每个结构的工程意图还原出来，比如通风槽的拔模角度要做1.5度，方便压铸时脱模，安装孔的位置度要和前端盖的安装孔做联动校验，保证前后端盖合装时螺栓能顺利穿入，不会出现别劲的情况；还有壳体表面的加强筋，都是顺着应力走向布置的，从轴承室位置辐射到各个安装凸台，把皮带张紧带来的载荷分散到整个壳体面上，避免局部应力集中出现断裂。之前遇到过不少仿制的壳体，就是抄外形的时候没注意筋位的走向和壁厚的过渡，装车后跑个几千公里就出现安装座断裂、通风槽开裂的问题，要么就是散热槽的角度不对，发电机温升过高，输出功率下降，夏天开空调的时候直接亏电。这个扫描件的结构细节处理得很到位，比如吊耳安装座的位置做了下沉的平垫槽，螺栓拧紧后平垫不会突出安装面，和发动机支架贴合的时候不会出现间隙，减少振动带来的螺栓松动风险；轴承室周围的环形凸台，刚好顶住定子铁芯的端面，既可以控制定子的轴向窜动量，又能形成一个密封的缝隙，减少灰尘进入轴承内部。做这类零部件的三维建模，还要考虑后续的压铸工艺性，比如所有的转角都要做圆角，避免压铸时铝液填充不畅形成冷隔，壁厚变化的位置要做斜面过渡，减少缩松缺陷的产生；表面的喷丸处理要求也在结构上留了余量，扫描重构时要把0.1mm左右的喷丸层厚度考虑进去，保证加工后的尺寸符合装配要求。
