滑环式电力传输接触组件结构设计

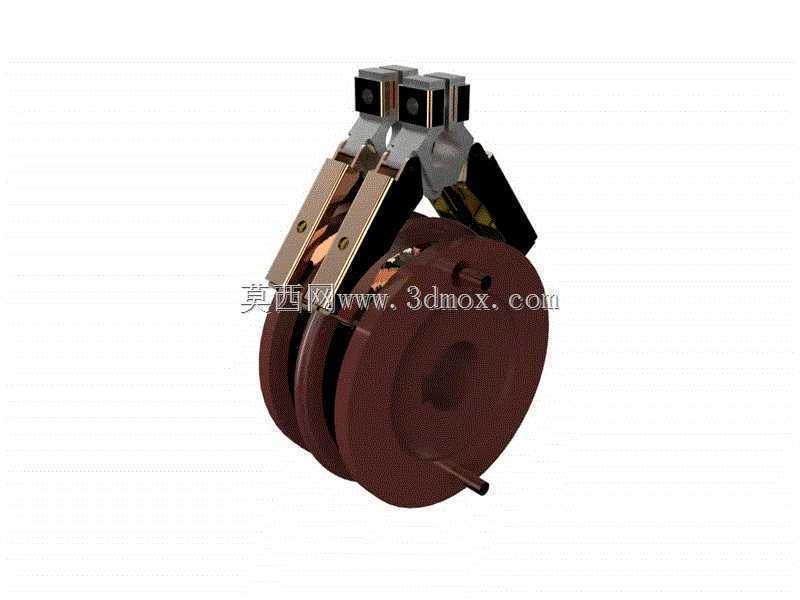

　　在连续回转类机电设备的动力馈送场景中，固定端与旋转端之间的电力传输始终是结构设计需要重点攻克的环节，这类组件常被应用在起重设备回转机构、自动化转台、风电变桨系统、旋转工装平台等需要360度连续回转同时输送电能的工况中，避免线缆随回转部件反复扭转出现疲劳断裂、绝缘层破损的问题。本次呈现的接触式电力传输组件，采用盘式集电环搭配对称布置电刷的结构形式，核心功能是在部件持续回转过程中，保持稳定的低电阻接触通路，实现固定侧到旋转侧的电能持续输送，不会因为相对转动出现供电中断、接触打火的异常。从结构设计逻辑来看，该组件将导电环体设计为同轴叠装的盘式结构，相比传统柱式集电环，轴向安装尺寸更紧凑，能适配安装空间轴向余量小、

　　径向空间相对充裕的设备布局，环体之间设置绝缘隔层，避免不同电极之间出现爬电、击穿问题，每个导电环对应一组独立的电刷接触副，可根据实际输电回路数量调整叠装环片的数量，适配多回路供电的需求。电刷组件采用弹性悬臂结构设计，刷块采用高导电耐磨材质，悬臂自带的预紧弹力能持续将刷块压合在导电环的接触端面上，即使设备运行过程中存在小幅振动、环面存在微量形位公差偏差，也能保持接触压力稳定在合理区间，既不会因为压力过大导致刷块与环面磨损过快，也不会因为压力过小出现接触电阻过大、打火起弧的问题。电刷的固定端设置在静止支架上，支架与设备固定机架连接，导电环的轮毂端与旋转输出轴同轴连接，安装时需要保证环体端面的跳动公差控制在允许范围内，

　　避免回转过程中刷块出现跳动脱离接触的情况。安装边界方面，该组件的中心设置轴孔，可通过键连接与回转轴实现周向固定，轴孔的公差配合选用过渡配合，既保证装配时的同轴度，也方便后期维护拆卸；组件的径向最大尺寸为叠装盘片的外圆直径，安装时需要在径向预留不小于刷架安装位的空间，轴向尺寸根据叠装环片的数量确定，两端可加装防尘端盖，避免车间内的金属粉尘、切削液雾气进入接触副表面，造成接触不良、环面异常磨损的问题。在实际工况适配中，这类盘式电力传输组件相比柱式结构，更适合低转速、大电流的输电场景，叠装的环片可以通过增加环面厚度提升载流能力，电刷对称布置的形式可以平衡接触摩擦力，避免单侧受力给回转轴带来额外的偏载力矩，降低回转驱动端的负载损耗。

　　设计过程中需要重点关注接触副的材料匹配，导电环表面通常镀覆耐磨导电层，降低长期运行的磨损量，电刷材料需要具备一定的自润滑特性，减少运行过程中的磨屑产生，避免磨屑堆积在环间绝缘层上造成绝缘性能下降。刷架的结构设计需要考虑电刷磨损后的补偿空间，悬臂的弹性行程要覆盖电刷全生命周期的磨损量，不需要频繁人工调整接触压力，降低设备运维的工作量。在布线布局上，固定侧的线缆从刷架端引出，直接连接设备固定端的供电回路，旋转侧的线缆从环体轮毂端引出，随回转部件一同转动，线缆的弯曲半径需要满足相关布线规范，避免靠近接触副位置出现线缆硬折，影响绝缘寿命。对于存在多信号传输需求的场景，也可以在该结构基础上增加屏蔽层环片，实现动力与信号的同组件传输，避免动力回路的电磁干扰影响信号传输稳定性，不过这类应用需要额外做好环间的电磁屏蔽设计，在动力环与信号环之间设置接地屏蔽片，减少串扰问题。在装配工艺上，该组件的叠装盘片需要保证同轴度，绝缘隔片的平面度要满足公差要求，避免叠装后出现环片倾斜，导致电刷接触不均；刷块与环面的初始接触位置要调整到环面的有效接触区域内，避免运行过程中刷块偏移出环面造成接触失效。日常运维中，只需要定期检查接触副的磨损量、清理表面积聚的磨屑，即可保证长期稳定运行，相比拖链供电的形式，这类组件不受回转角度限制，不会出现拖链弯折疲劳的问题，适合无限回转的工况使用。
