双轴伸出式磁粉离合器传动结构

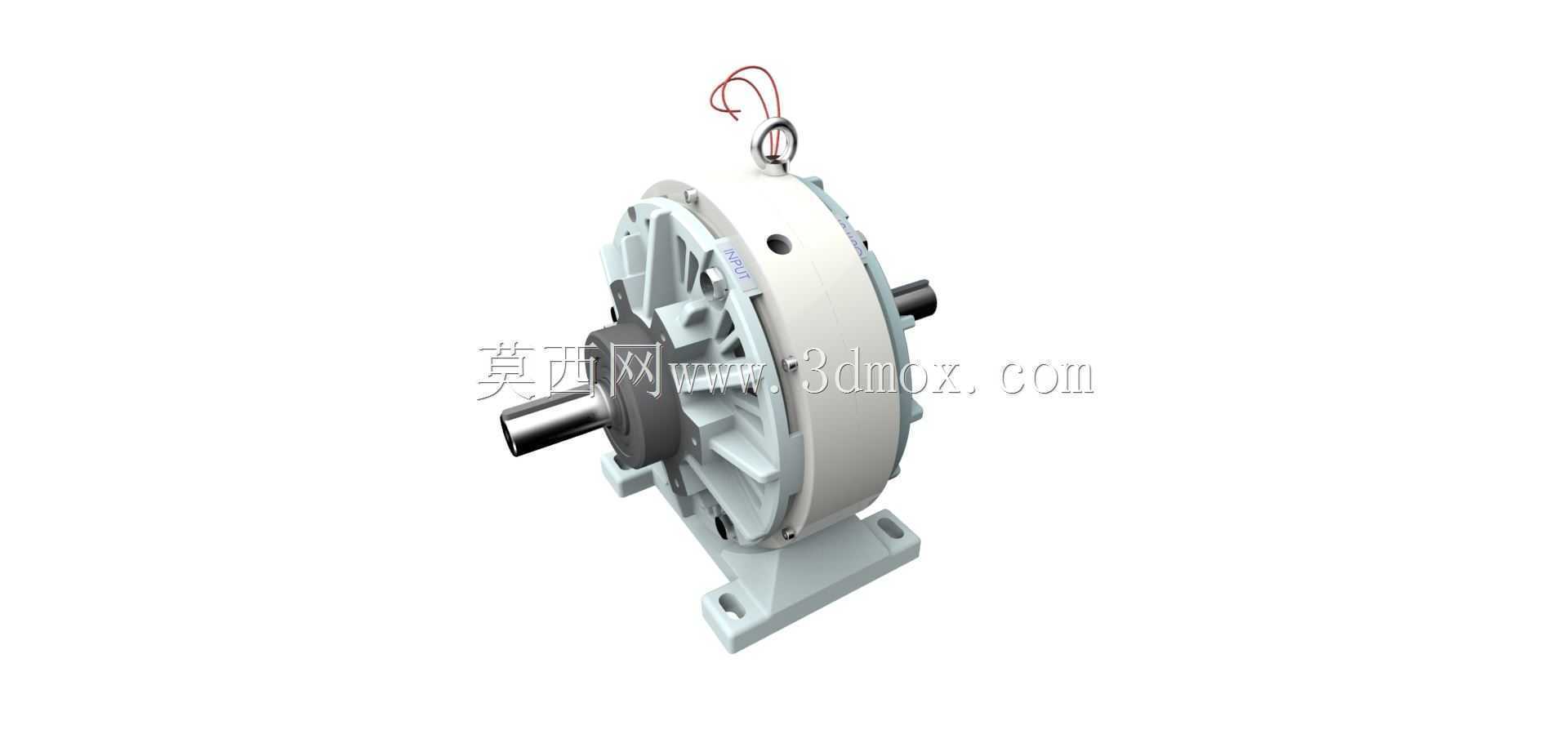

　　在印刷、涂布、卷绕类生产线的张力控制环节，这类双轴磁粉离合器是非常常见的传动执行元件，区别于普通摩擦式离合器，它依靠磁粉在磁场作用下形成的磁链传递扭矩，输入轴与输出轴之间没有刚性接触，扭矩传递的线性度更好，控制精度也更高，不会出现普通摩擦片离合的磨损打滑、扭矩突变问题。从结构设计来看，这个模型还原了机座式安装的磁粉离合器完整结构，外壳采用分体式铸铝壳体拼接，既保证了内部磁粉腔的密封性能，又能通过壳体表面的散热筋结构带走连续工作产生的热量，避免磁粉因为高温出现烧结失效的问题。两端伸出的轴头采用标准键连接结构，输入侧通常连接驱动电机或者减速机构输出端，输出侧连接收卷辊、放卷辊或者需要进行扭矩限制的传动链，

　　顶部的接线座是励磁线圈的供电接口，通过调整输入电流的大小，就可以连续改变传递的扭矩值，不需要额外的离合换挡机构，响应速度可以做到毫秒级，非常适合需要动态调整张力的连续生产场景。做设备选型的时候，首先要确认安装边界，这个机座式结构的安装孔位是按照标准传动部件的安装尺寸设计的，底部两个安装脚的孔距、轴头的中心高都和同规格的通用磁粉离合器一致，不需要额外做安装转接板，两端轴伸的长度、直径以及键槽尺寸都匹配常用的联轴器规格，不管是替换旧设备上的失效部件，还是新设备做传动链布局，都可以直接套用安装尺寸，不用反复校核安装干涉问题。从内部结构的设计逻辑来看，励磁线圈布置在壳体内部的环形腔里，和转动的转子部分完全隔离，不会出现引线缠绕的问题，

　　磁粉填充在转子和定子之间的工作间隙里，不通电的时候磁粉处于松散状态，输入轴和输出轴之间完全脱开，没有空转阻力，通电之后磁粉在磁场作用下沿着磁力线排列，把转子和定子连接成整体，传递的扭矩和励磁电流在额定范围内基本呈线性关系，不管是做恒张力控制，还是做过载保护，都可以通过电流信号精准控制输出扭矩。在实际生产线应用里，这类磁粉离合器除了用在卷绕设备的张力控制，还可以用在测试台架的模拟加载、传动系统的过载保护、频繁启停的传动缓冲场景，比如在薄膜分切机上，放卷端用磁粉离合器提供恒定的阻力，保证薄膜走带过程中张力稳定，不会出现膜面褶皱、拉伸变形的问题；在电机测试台架上，通过调整励磁电流给电机输出轴施加可控的负载，测试不同负载下的电机性能参数；

　　在输送机传动链上，当出现卡料过载的时候，磁粉离合器会出现打滑，避免硬连接导致的电机烧毁、传动部件断裂问题。建模的时候还原了所有的装配细节，包括壳体的连接螺栓位置、安装脚的倒角、轴头的挡圈槽、接线座的固定结构，不管是做设备装配的干涉检查，还是做传动方案的动画演示，都可以直接调用，不需要再做结构补全。需要注意的是，这类磁粉离合器在实际安装的时候要保证输入轴和输出轴的同轴度，偏差过大会导致轴承受力不均，出现异常磨损和振动，同时安装的时候要保证机座处于水平状态，避免内部磁粉因为重力偏移导致工作间隙里的磁粉分布不均，出现扭矩传递不稳定的问题。连续工作的时候要注意壳体的温度，当表面温度超过70摄氏度的时候要采取额外的散热措施，避免磁粉高温老化缩短使用寿命。
