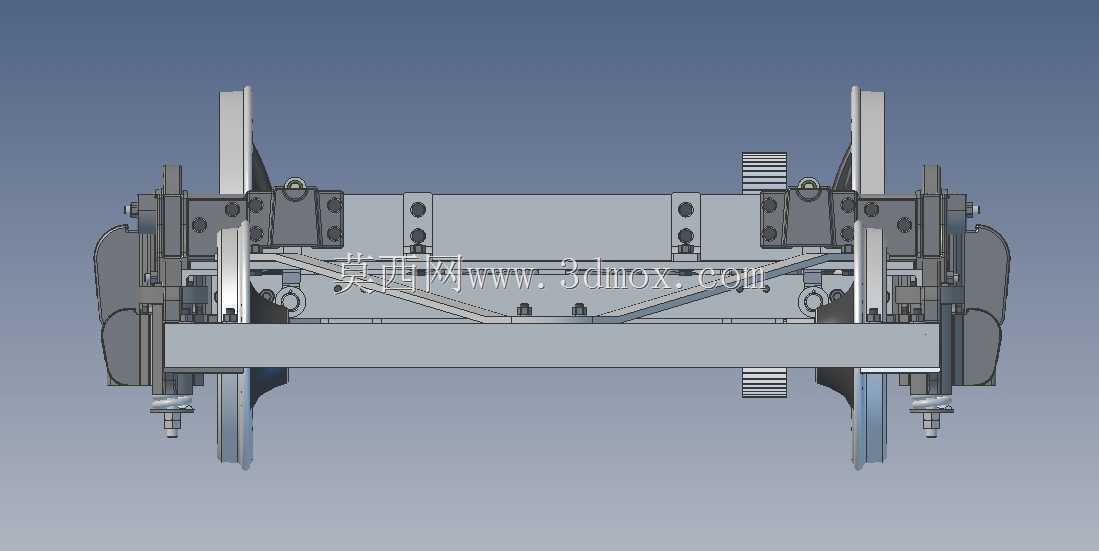

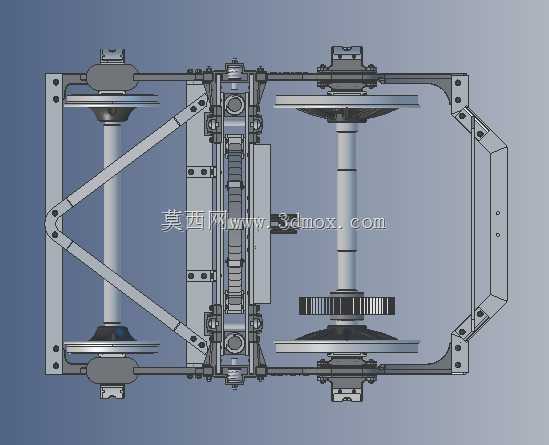

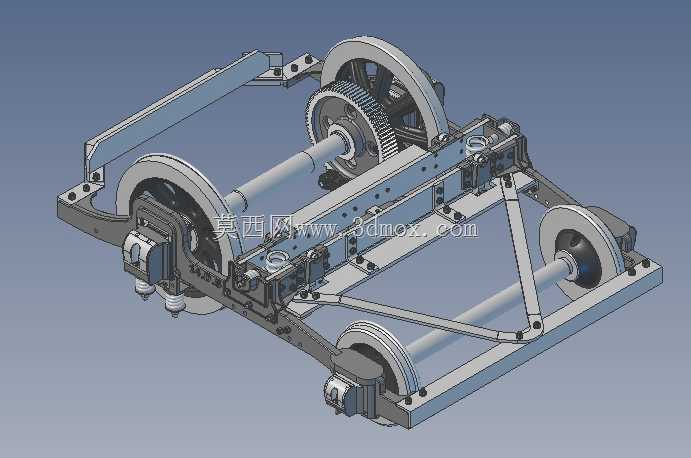

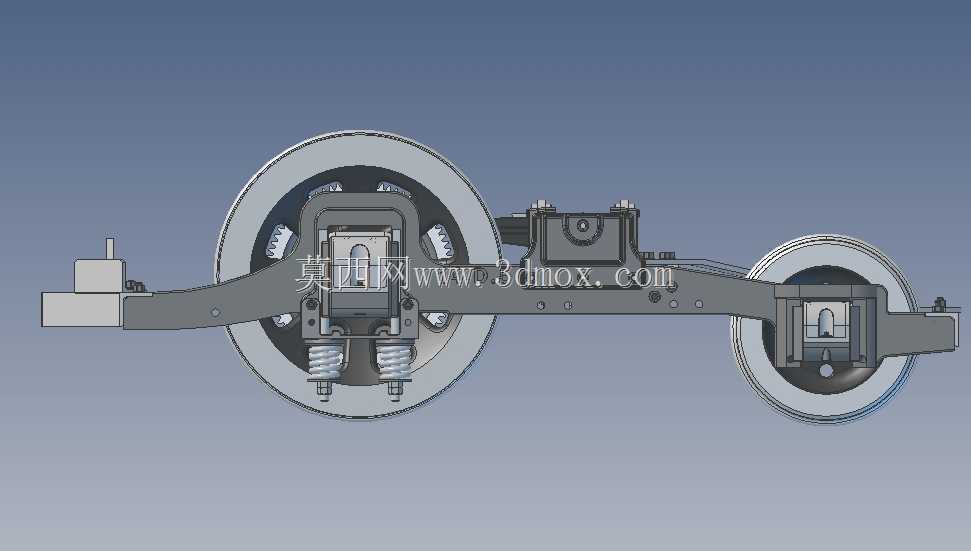

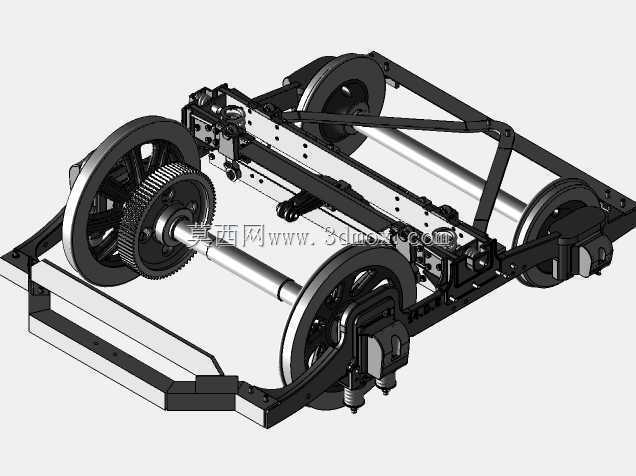

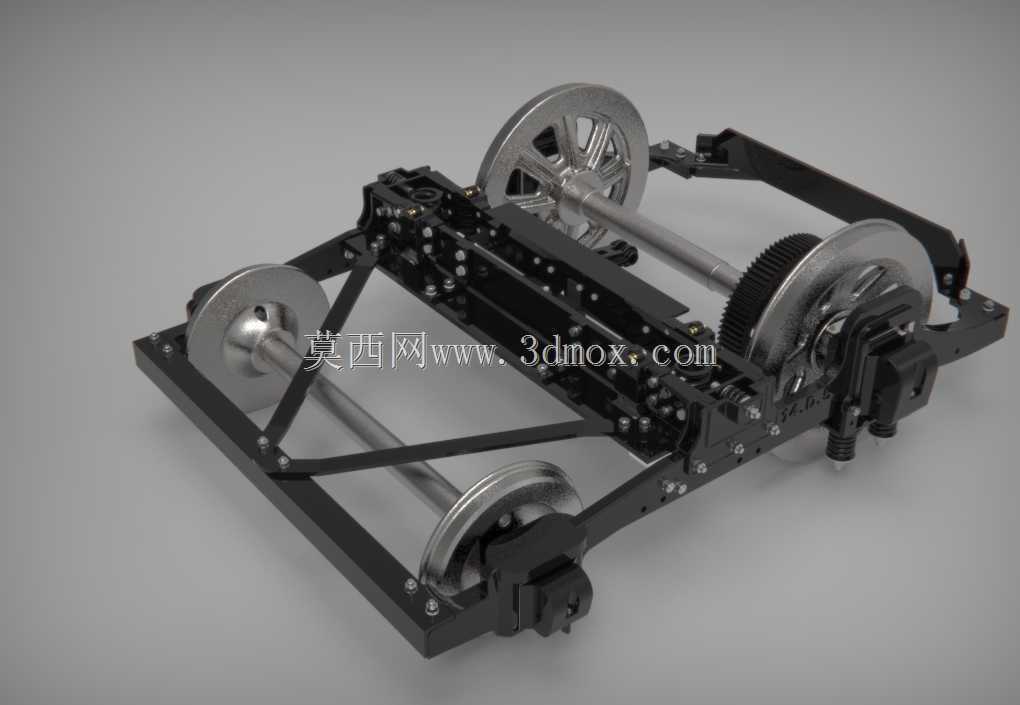

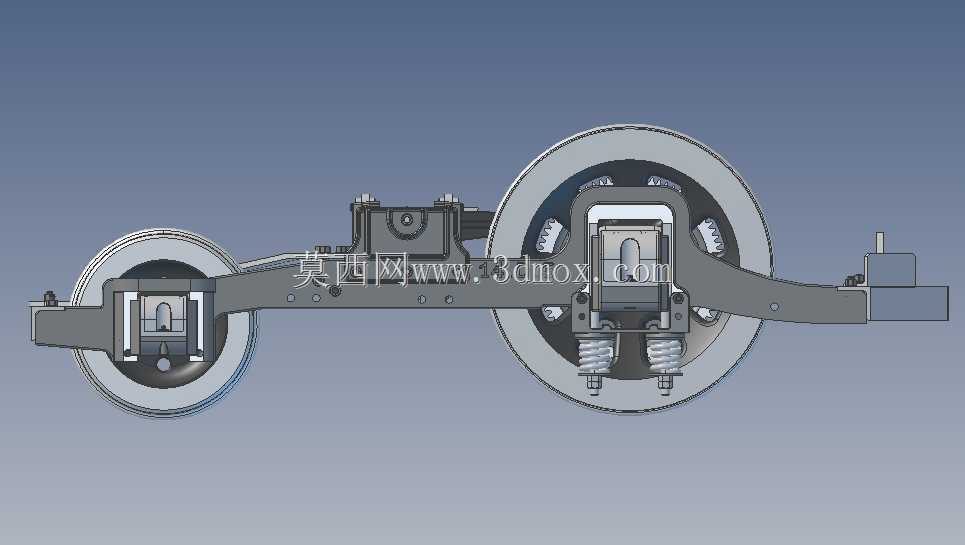

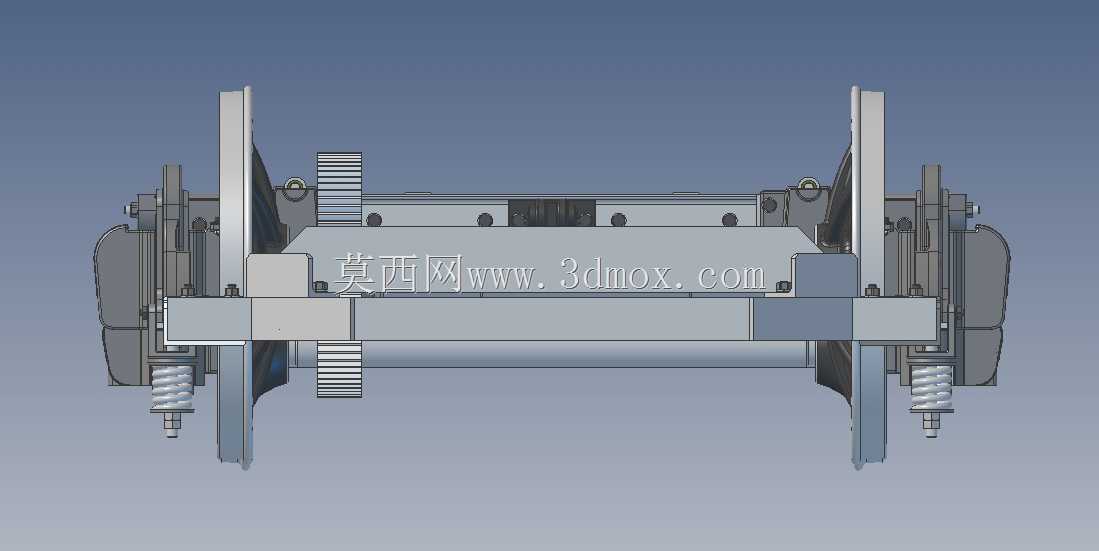

老式有轨电车Peckham牵引转向架结构

　　同时构架上集成了电机安装支座，用于布置牵引驱动单元，驱动大齿轮直接压装在车轴上，通过齿轮啮合将牵引扭矩传递给轮对，带动车辆沿轨道行进。轮对部分采用整体辗钢车轮，车轮踏面为适配有轨电车轨道的锥形踏面，轮缘高度与厚度符合早期有轨电车的线路运行要求，车轴采用实心锻钢材质，轴颈位置加工有轴箱配合的轴颈面，轴箱采用滑动轴承或早期滚动轴承结构，连接轮对与构架侧梁，传递垂向、横向载荷的同时，允许轮对相对构架产生一定的回转与横动，提升曲线通过时的自适应能力。一系悬挂采用叠板弹簧或螺旋弹簧结构，布置在轴箱与侧梁之间，用于缓冲轨道传递来的垂向冲击，同时提供合适的轴箱定位刚度，抑制轮对的异常蛇行运动，由于老式有轨电车运行速度普遍较低，城市有轨电车的走行核心部件中，转向架直接决定了车辆的曲线通过能力、运行平稳性与牵引制动性能，本次呈现的Peckham结构牵引转向架，是早期老式电动有轨电车常用的走行部构型，多用于城市地面敷设的有轨电车线路，适配小半径曲线密布、站间距较短的老城有轨电车运营场景，这类转向架需要兼顾低速运行下的导向灵活性、轨道不平顺的缓冲能力，以及牵引动力的可靠传递，同时还要满足老式电车车体的安装接口要求，适配当时的有轨电车线路轨距与限界标准。从结构组成来看，该转向架采用焊接式构架作为承载基体，构架由侧梁、横梁组焊而成，整体为H型构型，侧梁上设置有一系悬挂的安装座，用于连接轴箱与轮对，横梁位置预留了牵引装置、制动单元的安装接口，

　　该类转向架未设置复杂的二系悬挂结构，车体直接通过心盘与旁承坐落在转向架构架上，心盘承担主要的垂向载荷与纵向牵引载荷传递，旁承用于辅助承载并提供回转阻尼，抑制车辆通过曲线时的车体侧滚。牵引装置采用中心销搭配牵引拉杆的结构，中心销插入构架横梁的中心套座内，牵引拉杆两端分别连接构架与车体底架，将轮对产生的牵引力、制动力传递给车体，带动车辆加速或减速，同时允许转向架相对车体产生自由回转，满足小半径曲线通过的回转需求。制动单元采用踏面制动结构，制动闸瓦直接贴合车轮踏面，通过杠杆机构传递制动缸的推力，对车轮施加制动力，实现车辆的减速与停车，闸瓦间隙调整装置集成在制动杠杆机构上，可自动补偿闸瓦磨耗带来的间隙变化，保证制动效率的稳定。

　　从安装边界来看，该转向架的固定轴距适配老式有轨电车的小半径曲线通过要求，构架整体宽度符合城市有轨电车的车辆限界标准，轮对内侧距严格匹配运营线路的轨距要求，心盘的安装尺寸、旁承的高度位置完全对应老式电车车体底架的接口尺寸，各部件的安装位置均预留了足够的检修操作空间，日常维护时可直接对轴箱、齿轮箱、制动单元进行拆解检修，无需整体拆卸转向架。在设计思路上，该类转向架优先考虑结构可靠性与维护便捷性，所有承载部件均采用冗余设计，构架的焊缝位置避开应力集中区域，关键承载截面的强度满足长期交变载荷下的疲劳要求，齿轮传动单元采用开式或半开式结构，适配当时的加工工艺水平，同时便于日常加注润滑脂维护，悬挂参数的选取偏向于低速运行下的平稳性，一系弹簧的静挠度设置较小，避免低速运行时车体产生过大的浮沉振动，轴箱定位刚度选取较低的数值，提升轮对在曲线段的导向能力，减少轮缘与钢轨的磨耗，降低线路维护成本。这类转向架在实际运营中，除了承担走行导向、牵引制动的核心功能外，还要承受车辆启动、制动时的纵向冲击，以及通过道岔、曲线段时的横向载荷，构架的各安装座位置均做了加强处理，避免长期运营中出现裂纹或变形，轮对的车轴与车轮采用过盈压装配合，压装力与压装行程严格符合工艺要求，防止运营中出现车轮弛松的安全隐患。对于有轨电车的维保单位而言，这类老式转向架的修复工作需要重点核对各部件的磨耗限度，车轮踏面的磨耗深度、轮缘的厚度剩余量、轴箱轴承的游隙、弹簧的自由高度差、

　　制动闸瓦的厚度都需要逐一检测，超差部件进行更换或修复，构架的焊缝位置需要进行磁粉探伤，排查疲劳裂纹，齿轮传动副需要检查齿面的磨耗与点蚀情况，重新涂抹润滑脂，各铰接位置的销轴与衬套检查磨耗量，间隙超差时进行更换，保证转向架组装后各部件动作灵活，无卡滞现象，运行时无异常振动与异响。在三维建模过程中，需要严格还原各部件的实际装配关系，轮对与轴箱的配合间隙、构架与弹簧的安装位置、牵引拉杆的铰接自由度、制动杠杆的转动行程都需要符合实际结构的运动逻辑，避免出现装配干涉或运动错位的问题，对于焊接构架的焊缝倒角、轴颈的加工圆角、齿轮的齿形参数等细节，也需要按照实际尺寸进行建模还原，保证模型可用于结构受力分析、维保工艺演示、复古车辆复原设计等场景。
