手动可调式多工位冷成型弯管工装

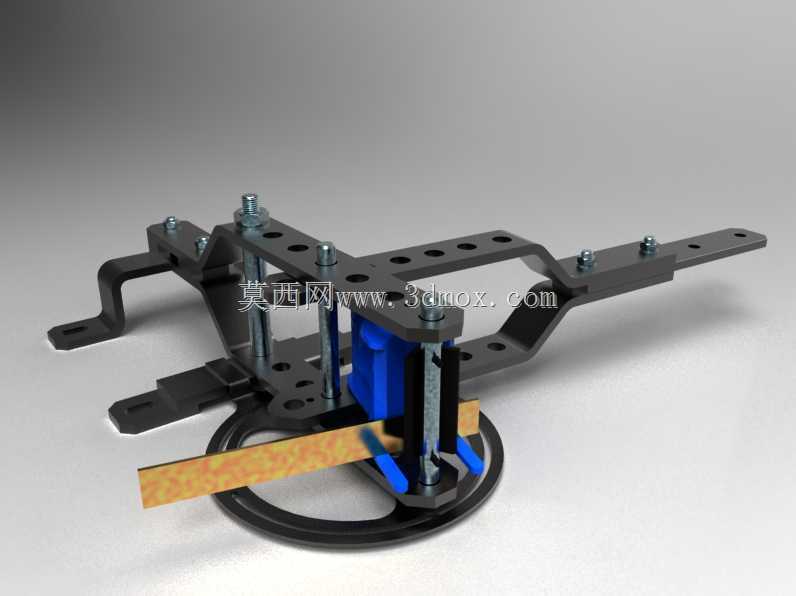

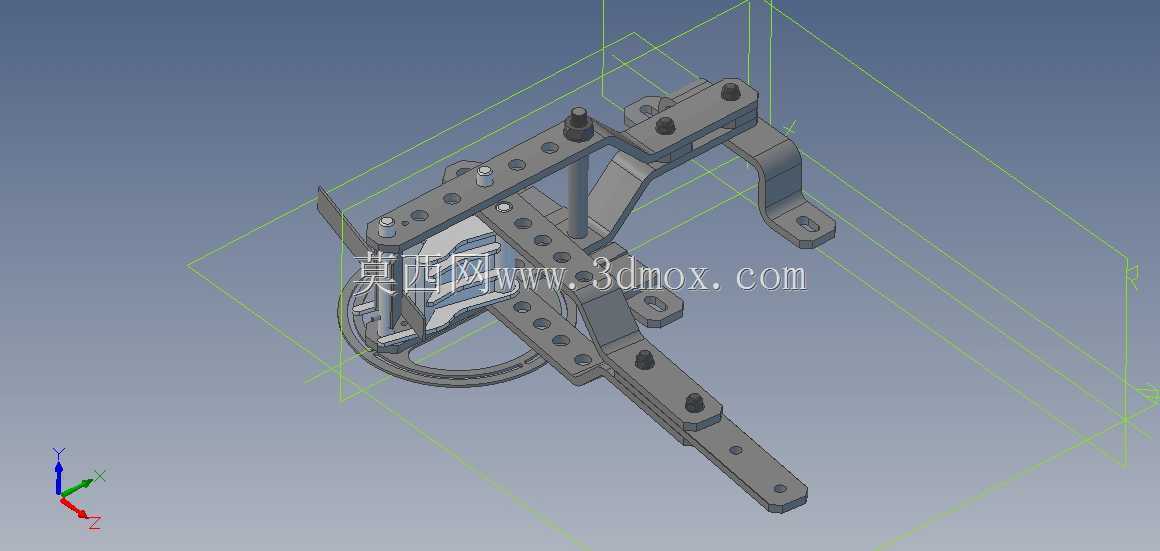

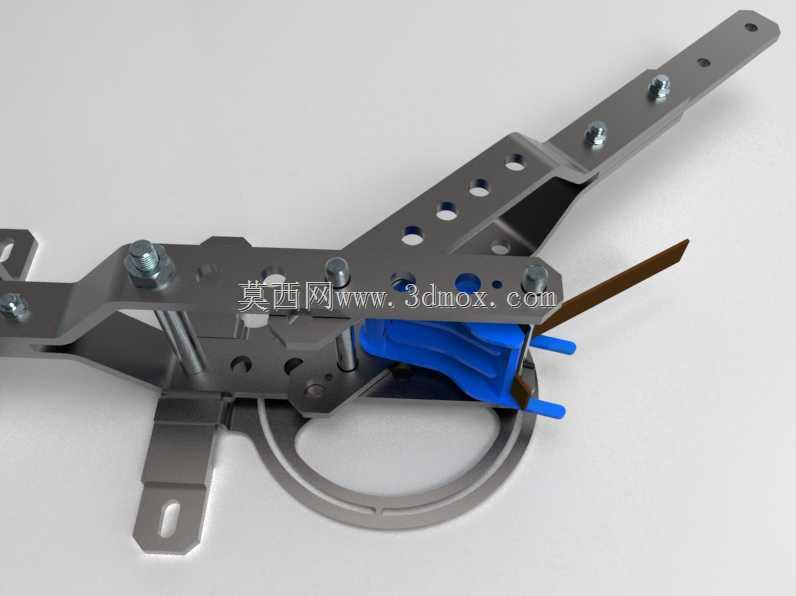

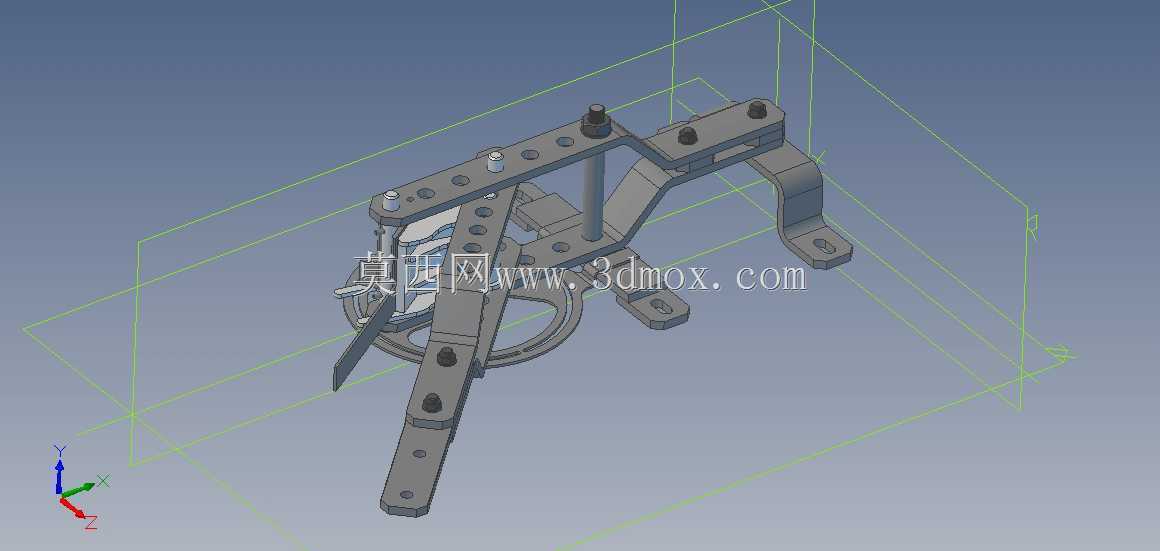

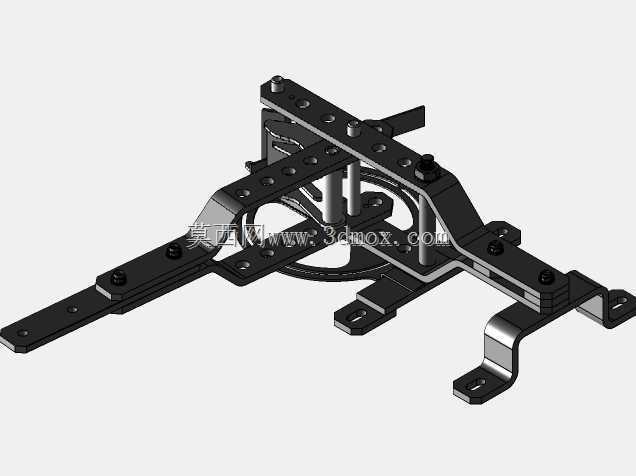

　　在五金加工、小型管材预制、现场管线维修这类场景里，经常会遇到小批量、多曲率的金属弯管需求，这类需求如果上大型数控弯管设备，换模调试的时间成本远高于加工本身，尤其是维修现场、小型五金作坊，根本不具备大型设备的布设条件，这款手动可调弯管工具就是针对这类场景设计的。从结构上看，整套工装采用框架式铸钢主体作为承载基础，所有受力点位都做了加厚处理，避免手动施力时出现结构形变影响弯管精度。主体上排布的多组等距定位孔是这套工具的核心设计，不同孔径的定位销可以根据目标弯管的曲率半径、管材直径，插入对应位置的孔位，快速调整成型靠模的位置，不需要额外更换定制模具，就能适配不同规格的冷弯需求，不管是薄壁电线管、小直径铁管还是铝管，都能通过调整销位匹配对应的成型支点。

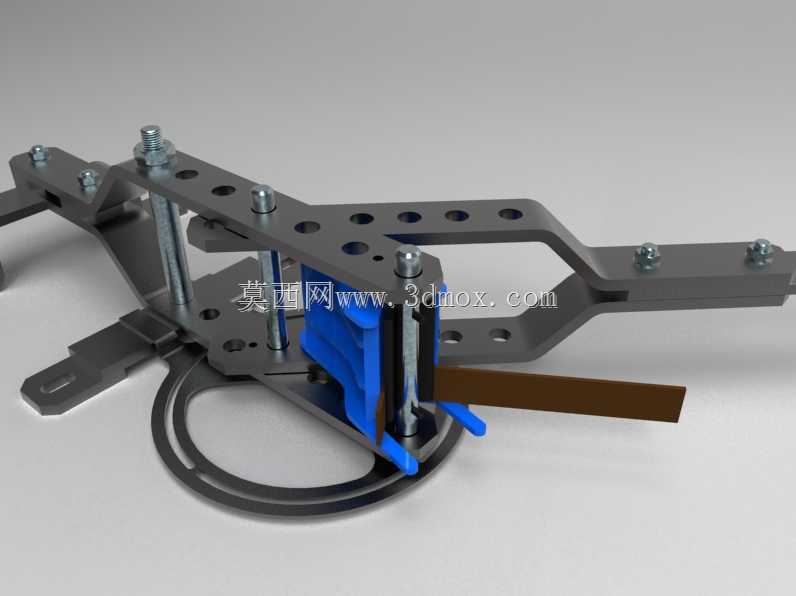

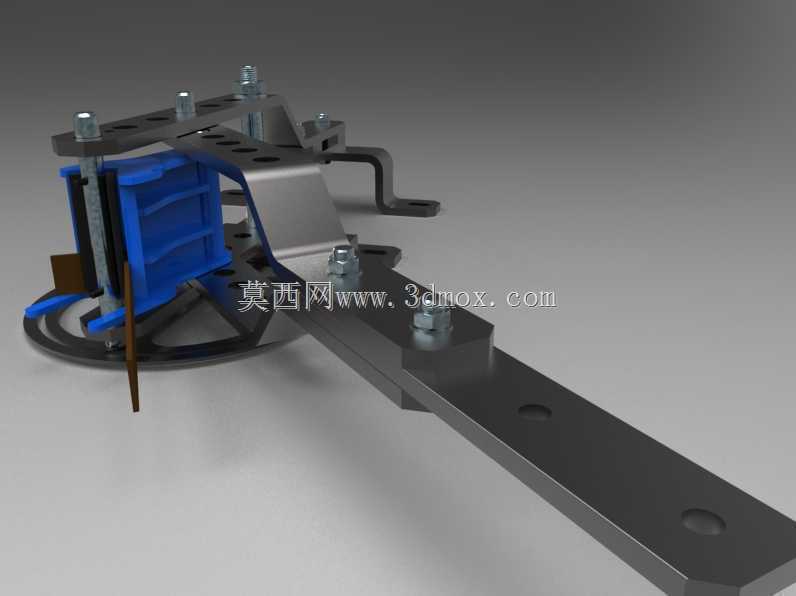

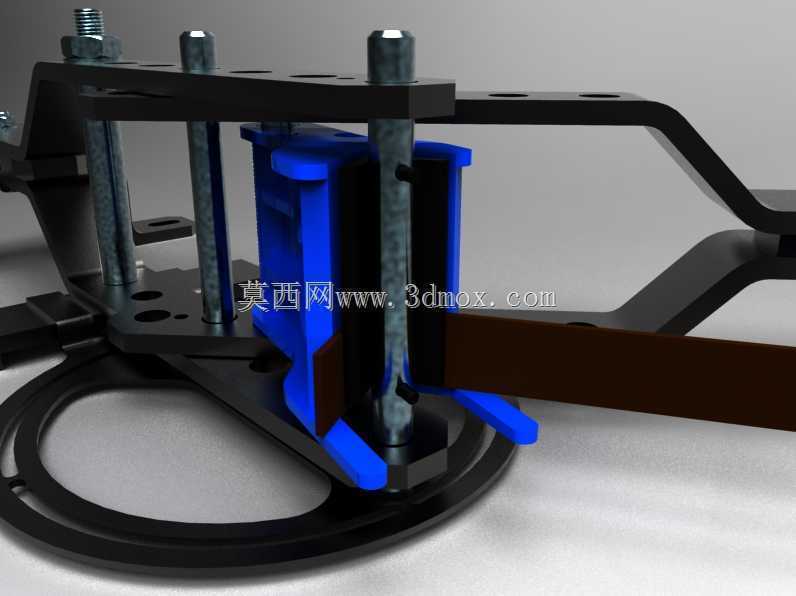

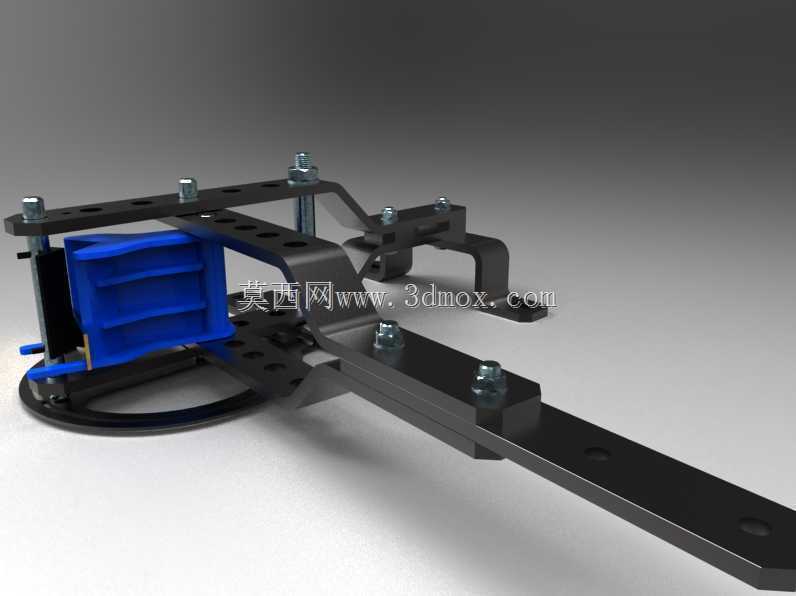

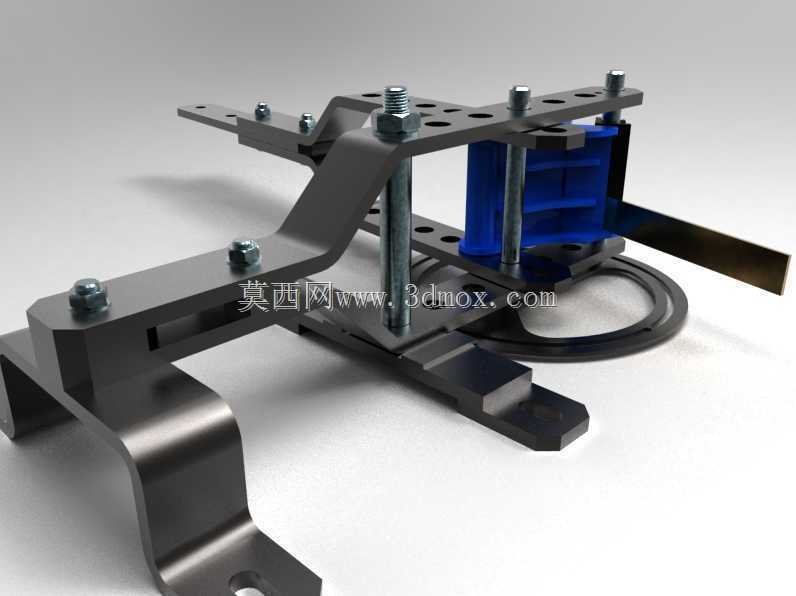

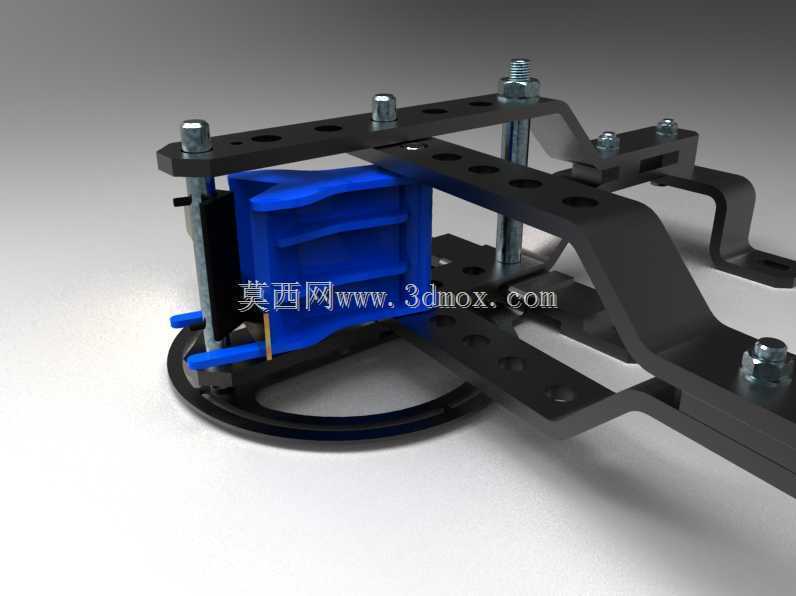

　　实际使用时，管材会被卡在定位销与成型轮之间的槽位里，通过手动扳动施力臂带动成型轮沿调整好的轨迹转动，就能让管材沿支点产生塑性变形，整个冷弯过程不需要加热，不会破坏管材本身的金相结构，也不会出现加热弯管常见的管壁氧化、壁厚不均的问题。考虑到手动操作的施力特性，施力臂做了加长设计，利用杠杆原理降低操作时的所需的作用力，普通操作人员不需要借助额外助力设备，就能完成常见壁厚金属管的弯曲作业。安装边界上，整套工装底部预留了两个对称的安装耳座，可以通过螺栓直接固定在工作台、槽钢支架甚至现场的稳固钢结构上，不需要复杂的安装基础，固定后整体的作业范围控制在半米见方的区域内，不会占用过多操作空间，不管是固定工位的加工作业还是流动维修的临时布设都能适配。

　　结构设计上，所有的转动配合位都做了间隙适配，成型轮与转轴之间预留了合理的配合公差，既不会出现转动卡滞，也不会因为间隙过大导致弯管过程中出现窜动影响成型精度。定位销采用快拆式结构，调整位置时只需要拔出销子插入对应孔位即可，不需要额外的工具辅助，切换不同弯管规格的调整时间能控制在一分钟以内，非常适合小批量多规格的弯管作业。和传统的固定式手动弯管器相比，这套多弯位可调的结构不需要配备多套不同规格的弯管模具，一套工具就能覆盖常见小直径管材的多曲率弯管需求，减少了工具存放的空间占用，也降低了小批量加工的工具成本。在实际作业中，针对不同材质的管材，还可以通过调整定位销的排布顺序，改变弯曲过程中的受力支点分布，避免薄壁管弯曲时出现瘪管、起皱的问题，比如弯薄壁铝管时，可以增加辅助支撑销的数量，分散管材弯曲点的受力，让变形过程更平缓，保证弯管成型后的圆度。整套工装没有复杂的液压、电控组件，所有结构都是纯机械配合，故障率极低，日常维护只需要定期在转动销轴位置加注少量润滑脂即可，哪怕是在没有供电的野外作业场景，也能正常使用，非常适合管线安装、五金维修、小型金属制品加工这类场景的弯管作业需求。
