高精度斜齿排挡传动齿轮结构设计

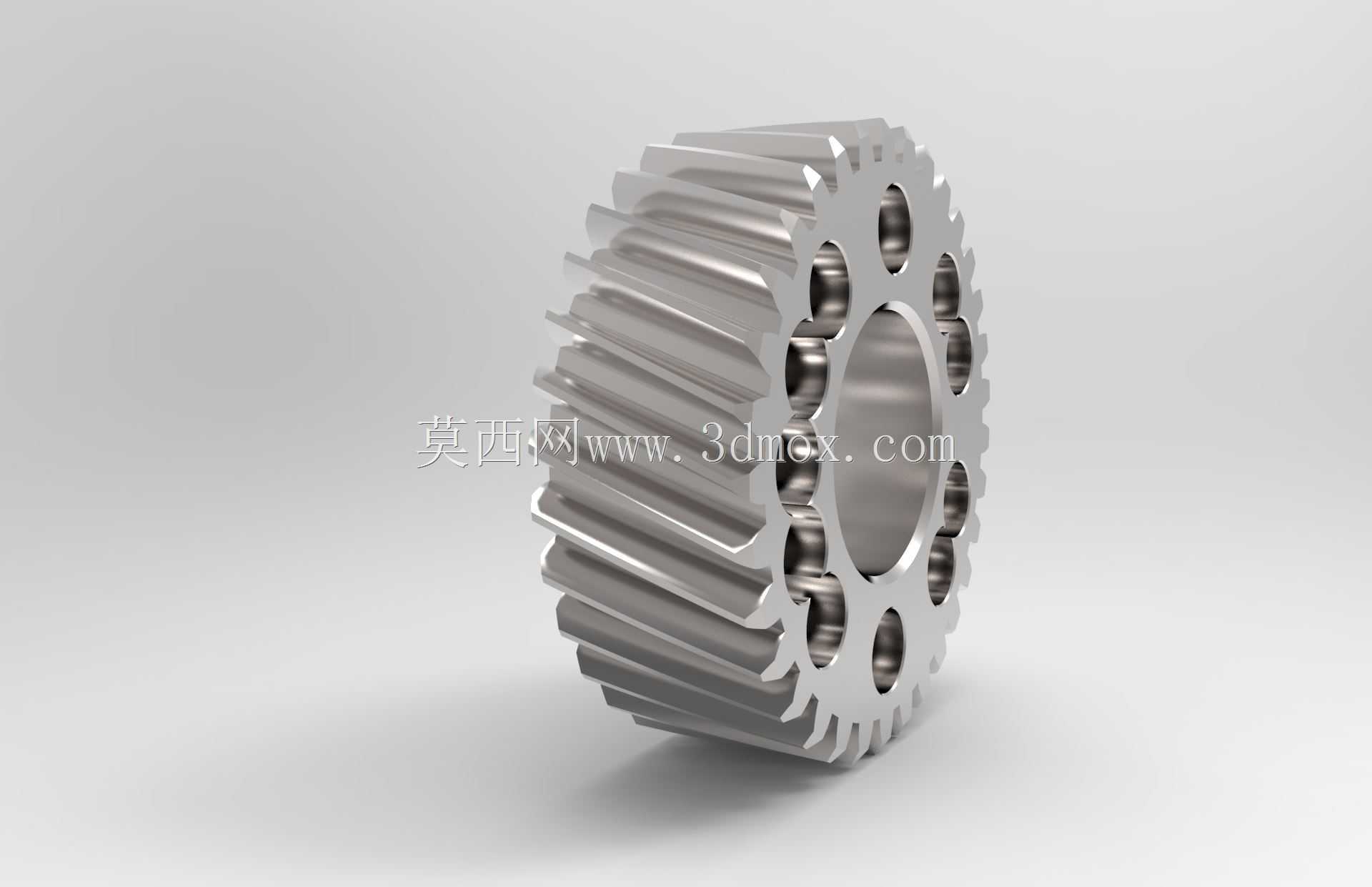

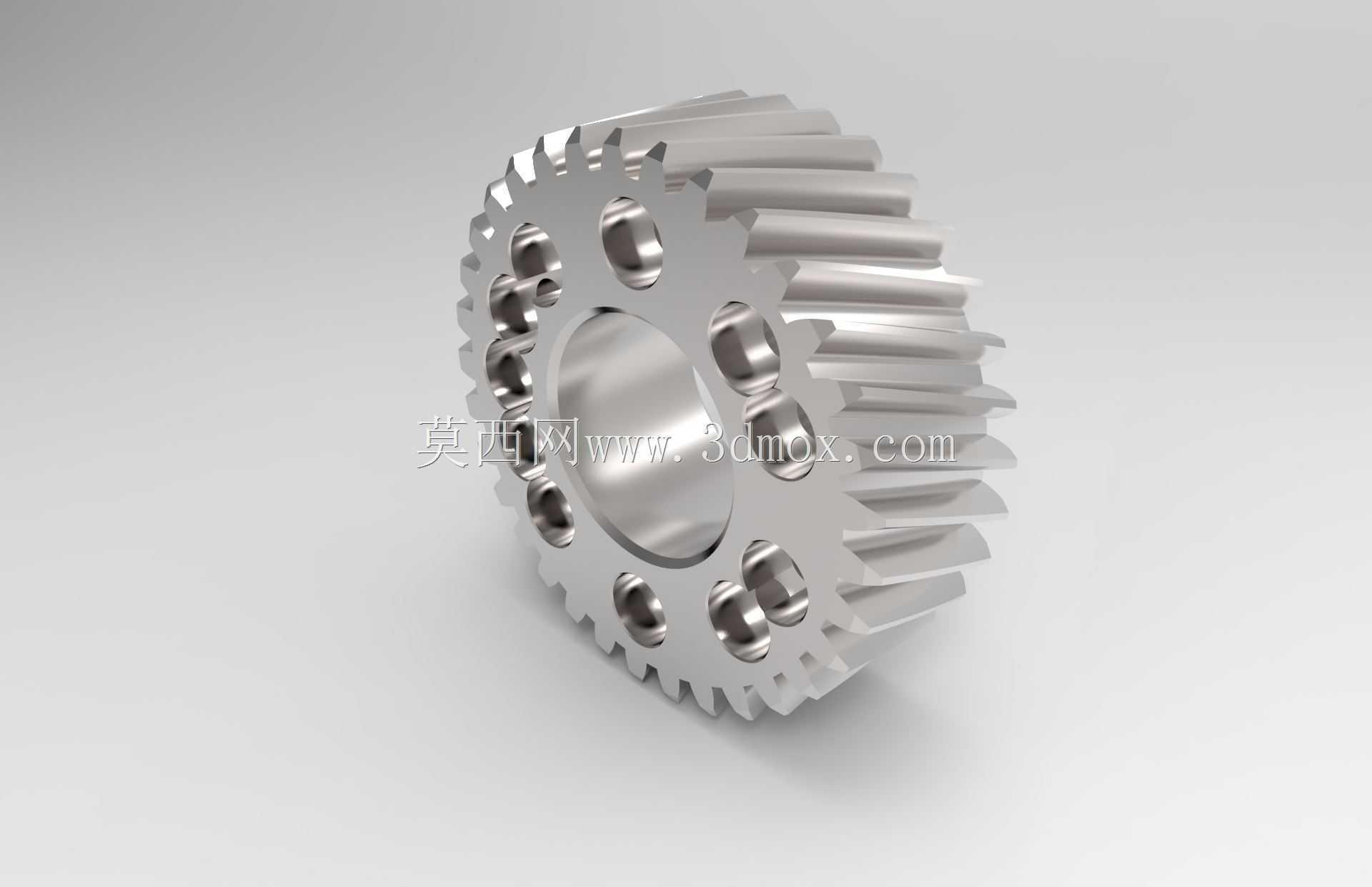

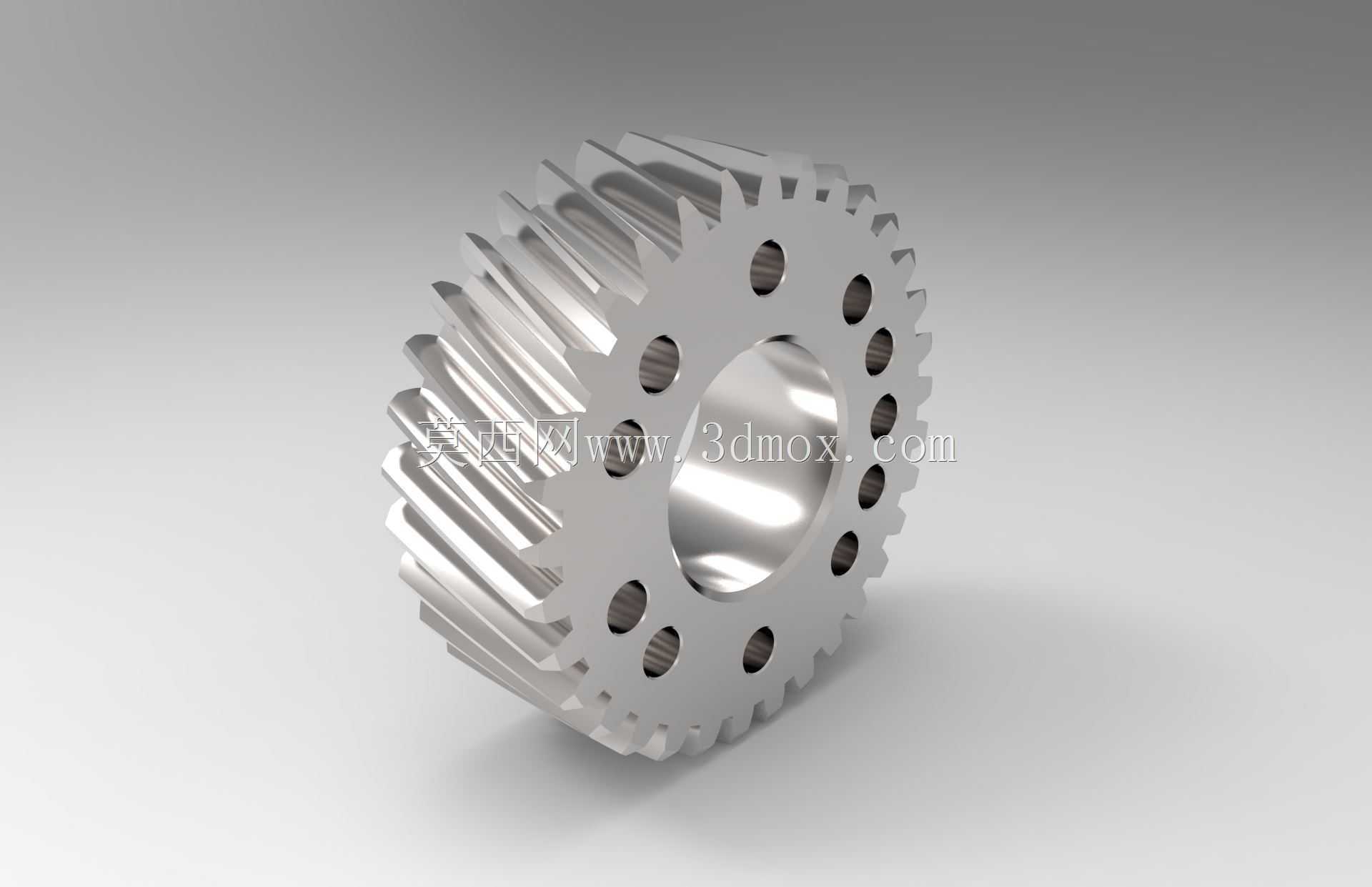

　　这款斜齿传动齿轮主要应用于手动变速器的排挡动力传递环节，在车辆换挡操作过程中承担着动力衔接、转速匹配与扭矩传递的核心作用，是变速器换挡机构中保障动力平顺输出的关键零件。不同于直齿圆柱齿轮，该斜齿轮的轮齿沿螺旋角方向排布，啮合过程中轮齿是逐步进入啮合再逐步退出啮合的，相比直齿结构能大幅降低啮合冲击与传动噪音，在频繁换挡的工况下能有效提升传动平稳性，减少换挡过程中的打齿风险，适配乘用车手动变速箱排挡机构的高频往复换挡操作需求。

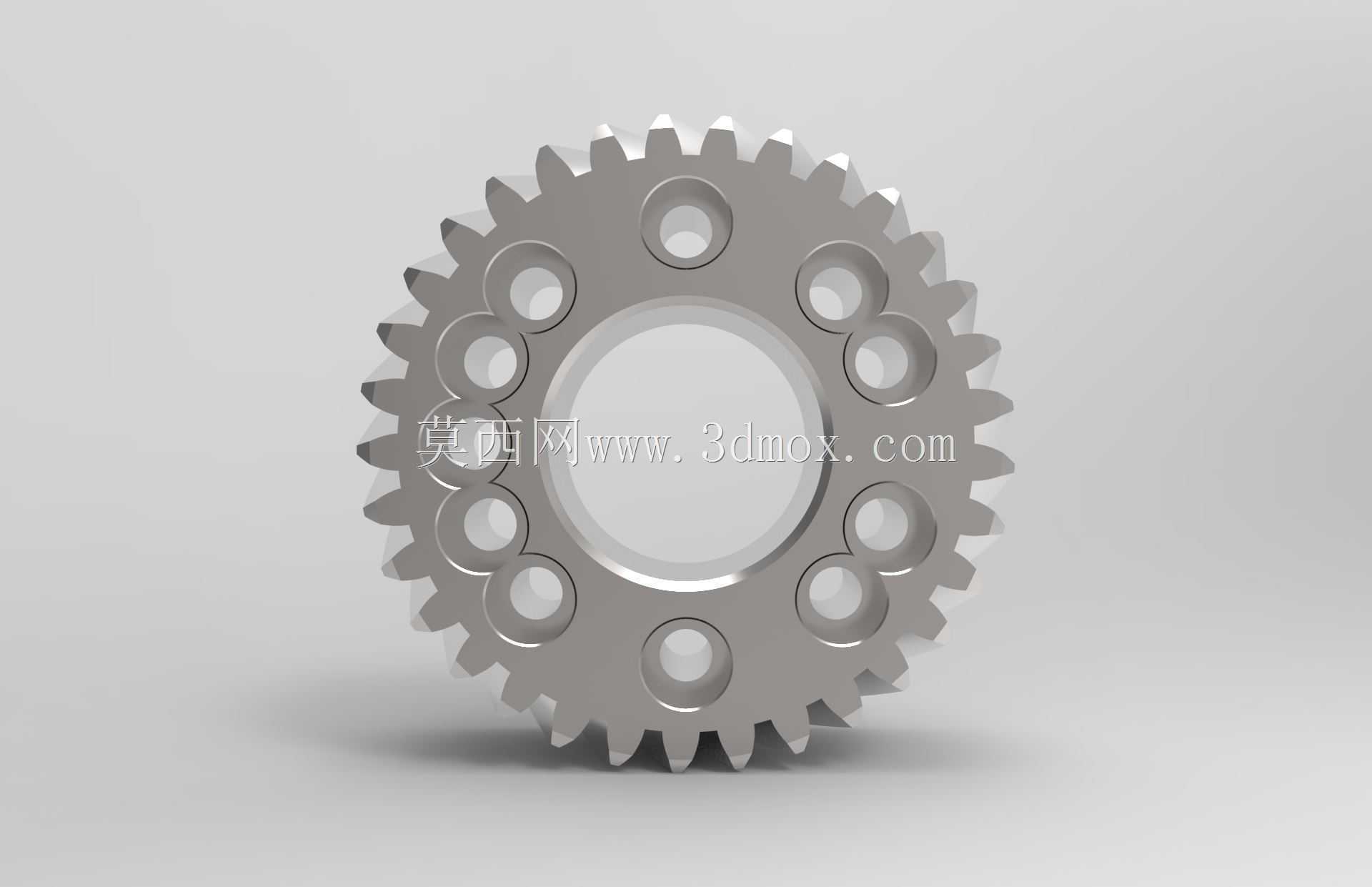

　　从设计思路来看，该齿轮在结构上做了针对性的轻量化与强度平衡设计，轮缘位置均匀分布的镂空孔，在不影响轮齿根部抗弯强度、轮毂连接刚性的前提下，有效降低了齿轮自身的转动惯量，换挡过程中能缩短转速同步的时间，让换挡操作更干脆利落，同时也能降低变速器整体的旋转件重量，减少运转过程中的无效能耗。齿轮中心的内孔为安装定位基准，加工时需要严格控制内孔的尺寸公差与圆柱度，保证与传动轴的配合精度，避免运转过程中出现偏心导致的传动振动与齿面偏磨。轮齿部分的参数经过匹配计算，齿数33、模数2的参数组合，能适配对应挡位的传动比需求，70毫米的齿顶圆直径也能匹配变速箱内部的安装空间边界，不会和周边的同步器、换挡拨叉、相邻挡位齿轮产生运动干涉。

　　在实际装车应用场景中，该齿轮工作时会伴随频繁的转速变化与载荷冲击，尤其是换挡瞬间的同步阶段，齿面会承受短时的接触冲击载荷，因此设计时对齿面的接触强度、齿根的弯曲强度都做了校核，轮齿的螺旋角选取也兼顾了轴向力的控制，避免过大的轴向力给支撑轴承带来额外的负载，延长轴承与齿轮自身的使用寿命。齿端做了倒角修形处理，能让换挡啮合过程更顺畅，减少齿端的磕碰损伤，即使是新手驾驶员操作不熟练出现换挡打齿的情况，修形后的齿端也能降低轮齿崩损的概率。齿轮的轮毂部分厚度经过优化，既能保证与传动轴的连接强度，传递额定工况下的最大扭矩，也不会占用过多的轴向安装空间，给变速箱内部的其他零件留出足够的布置余量。

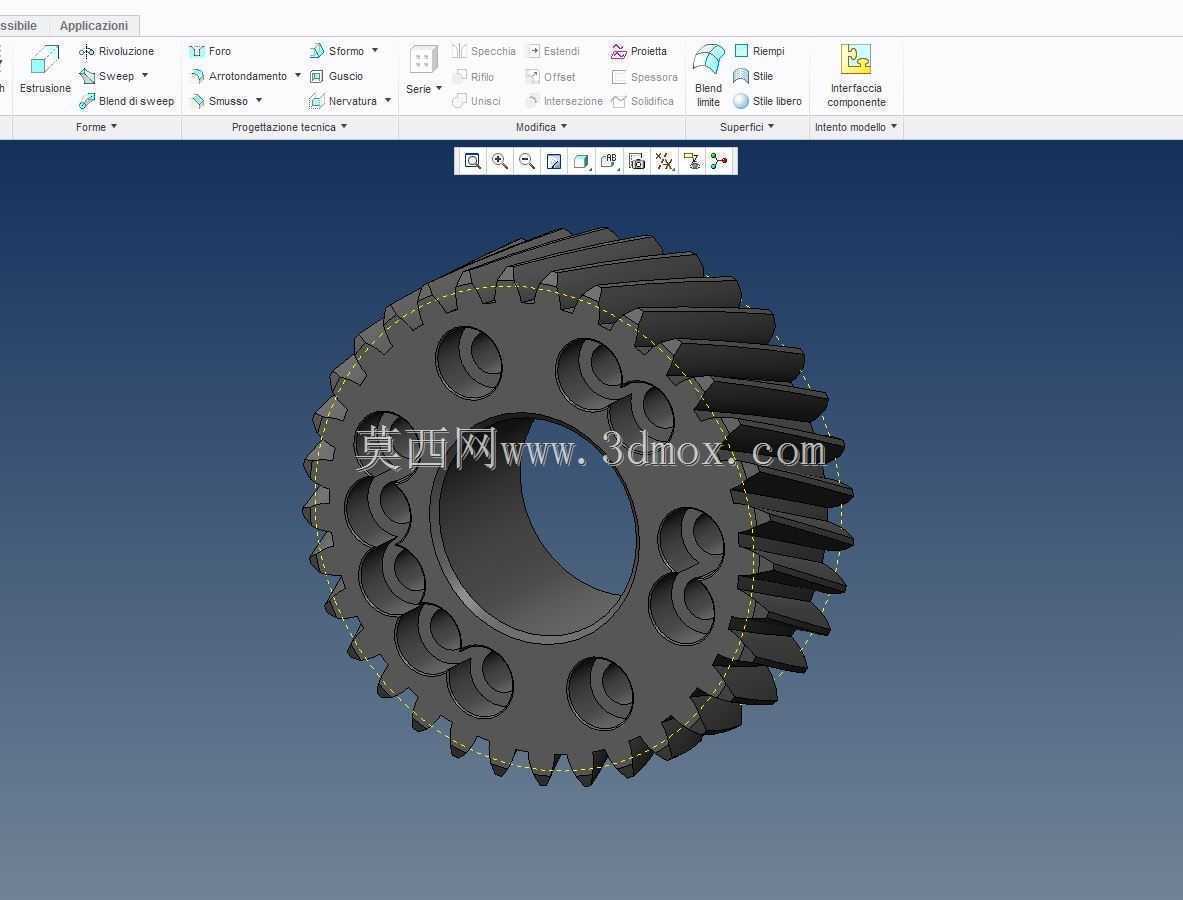

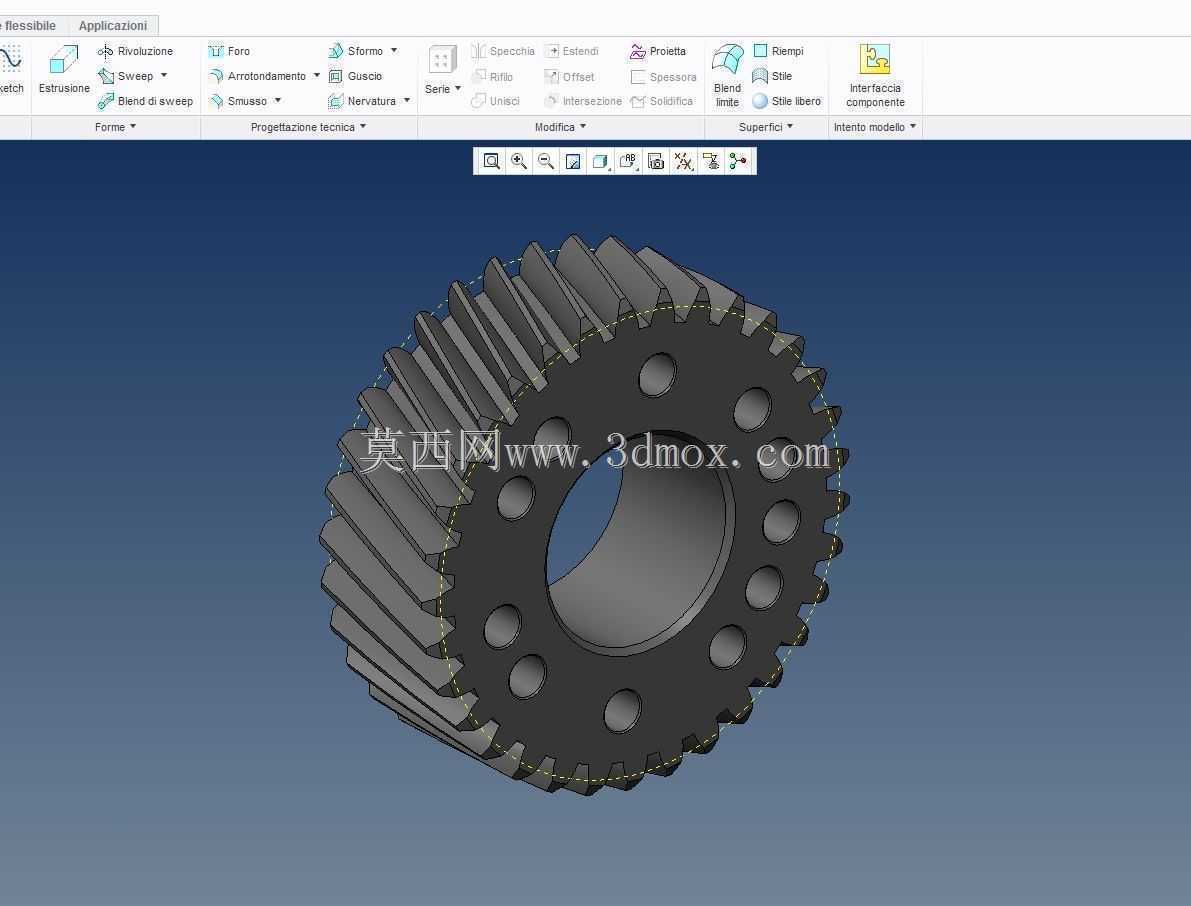

　　从建模与生产适配的角度来看，该齿轮的三维模型完整还原了轮齿的螺旋曲面、轮缘镂空结构、安装内孔与齿端倒角的细节，结构工程师在做变速器整体装配校核时，可以直接导入模型进行运动仿真，验证换挡过程中齿轮与周边零件的运动间隙，检查是否存在干涉风险，也能基于该模型快速生成工程图纸，用于后续的滚齿、插齿、热处理等机加工工序的工艺编制。在做齿轮副的匹配计算时，也可以借助模型的参数完成重合度计算、滑动率分析，优化齿面的润滑状态，减少长期运转后的齿面磨损。对于设备改装、变速器维修的场景，该模型也能作为备件测绘、逆向设计的参考基准，保证替换零件的参数与原厂件完全匹配，避免因为参数偏差导致的换挡卡滞、传动异响等问题。

　　日常工况下，该齿轮长期浸泡在变速箱润滑油中工作，轮齿啮合面的油膜能有效降低齿面磨损，模型中轮齿的表面粗糙度设计也符合渗碳淬火后的加工要求，能保证润滑油在齿面形成稳定的油膜，即使在高转速工况下也能维持可靠的润滑状态。轮缘的镂空孔除了轻量化作用，还能在齿轮高速旋转时带动变速箱油流动，提升变速箱内部的润滑油循环效率，帮助带走啮合过程中产生的热量，避免齿面温度过高导致的润滑油膜破裂，延长齿轮的维护周期。
