混凝土模具用杠杆式拨动夹具结构

　　这类拨动夹具是预制混凝土构件生产线上的配套工装部件，主要安装在组合式混凝土钢模的侧模拼接位置，承担模具合模后的锁紧、拆模时的快速松脱功能，在预制墙板、预制楼梯、异型混凝土构件的定型模具中应用十分普遍。日常生产中，混凝土浇筑前需要将多块拼接的侧模、端模牢牢固定，避免振捣过程中模具胀开漏浆，构件养护达到拆模强度后，又需要快速解除锁紧状态，提升模具周转效率，这类拨动夹具就是为适配这一工况设计的手动操作夹紧部件。

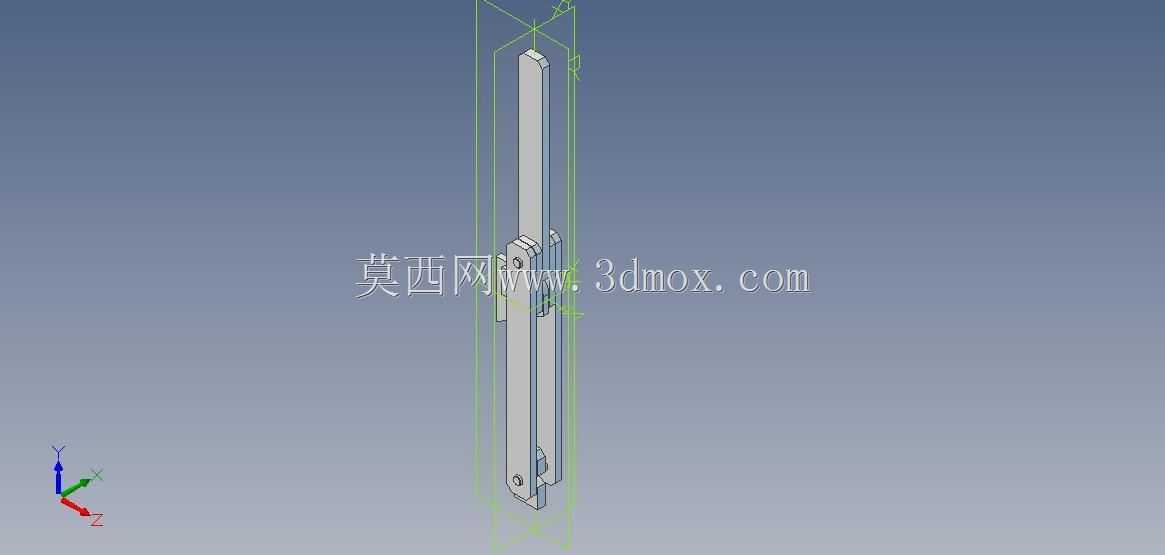

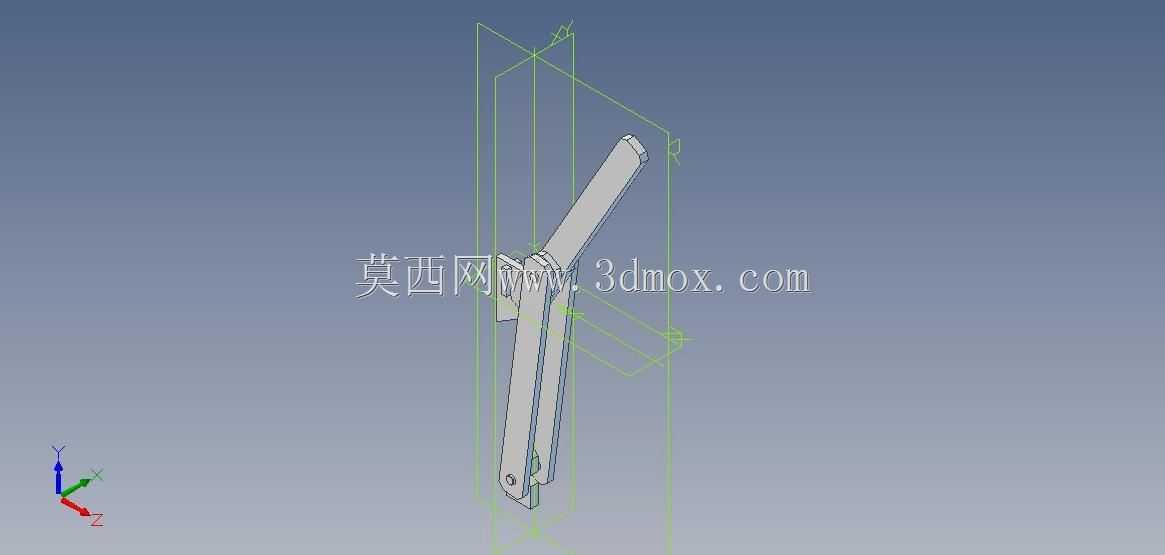

　　从结构特性来看，该夹具采用杠杆式施力结构，整体为长条形板件组合结构，主体通过销轴实现铰接转动，操作端延伸出足够长度的拨杆，操作人员无需额外工具，徒手扳动拨杆即可完成锁紧或松开动作，铰接点的位置经过力臂配比优化，手动施加较小的力就能在夹紧端产生足够的压紧力，足以抵抗混凝土振捣时产生的侧向胀模力，同时不会因为力臂过大导致夹具整体过于笨重，适配人工频繁操作的生产节奏。夹具的夹紧端设计有贴合模具边框的卡口结构，锁紧时卡口能牢牢扣住模具的相邻拼接边框，接触面做了贴合处理，避免长期使用出现应力集中导致的局部变形，铰接位置的销轴配合间隙经过控制，既保证转动灵活无卡滞，又不会因为间隙过大导致锁紧后出现模具错位，影响预制构件的外形尺寸精度。

　　设计过程中，首先要匹配混凝土模具的边框型材规格，这类夹具通常适配常用的槽钢、矩形管焊接模具边框，夹紧行程需要覆盖模具拼接处的密封胶条压缩量，一般预留3-5mm的有效夹紧行程，既保证胶条被充分压实防止漏浆，又不会出现行程过大导致扳动操作费力的问题。夹具的整体外形要避免突出模具外轮廓过多，防止模具堆叠存放、转运过程中出现磕碰变形，操作端的拨杆角度经过优化，锁紧状态下拨杆自然贴合模具外侧，不会占用额外的操作通道空间，松脱状态下拨杆的转动角度控制在90度以内，操作人员站在模具侧面就能完成操作，无需探身或调整站位，适配流水线工位的操作习惯。

　　安装边界方面，该夹具通过焊接或螺栓固定在模具的其中一块侧模上，配套的卡接座固定在相邻的另一块侧模对应位置，安装时需要保证铰接点的转动平面与模具拼接面垂直，避免锁紧过程中出现侧向分力导致夹具别劲。固定位置要避开模具的加强筋、吊耳等其他附属结构，同时要保证相邻夹具的间距控制在合理范围，对于高度在1米以内的侧模，夹具间距通常设置在800-1000mm，高度更大的侧模需要适当加密间距，保证整个拼接边的压紧力均匀，不会出现局部漏浆的问题。夹具的所有外露棱边都做了倒角处理，避免操作人员操作时被划伤，长期接触混凝土浆水的工况下，结构上尽量避免出现容易积灰藏浆的死角，日常清理时只需用铲刀就能快速刮除附着的混凝土残渣，减少维护工作量。

　　实际使用中，这类拨动夹具相比螺栓锁紧的模具结构，操作效率能提升60%以上，不需要反复拧动螺母，单次锁紧或松脱操作仅需1-2秒，非常适合预制构件厂大批量、快周转的生产模式。结构上没有易损的弹性零件，全部为刚性金属构件，只要避免重物砸击，使用寿命能达到数万次操作，即使出现铰接孔磨损的情况，也只需更换销轴就能继续使用，维护成本极低。针对不同厚度的模具边框，可以通过调整夹紧端卡口的深度来适配，不需要改动整体的杠杆结构，设计通用性较强，能覆盖绝大多数常规预制混凝土钢模的锁紧需求。
