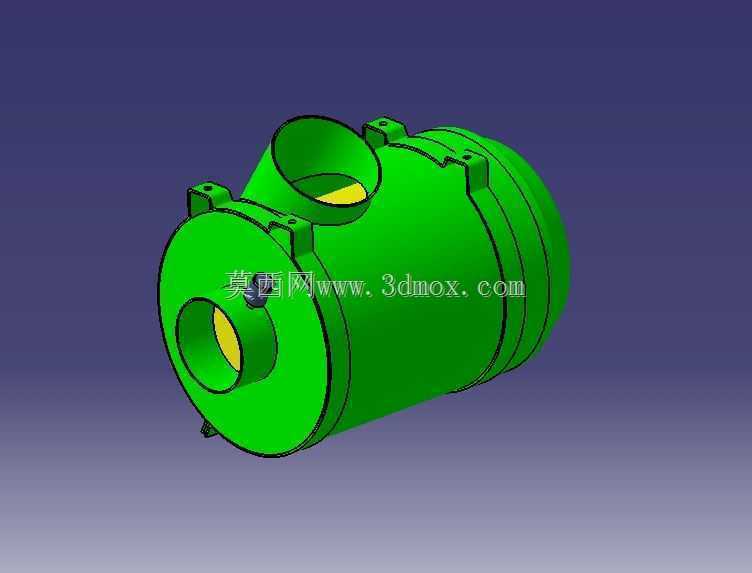

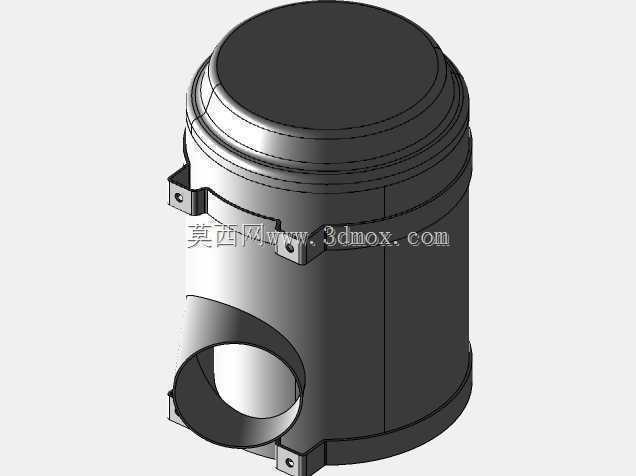

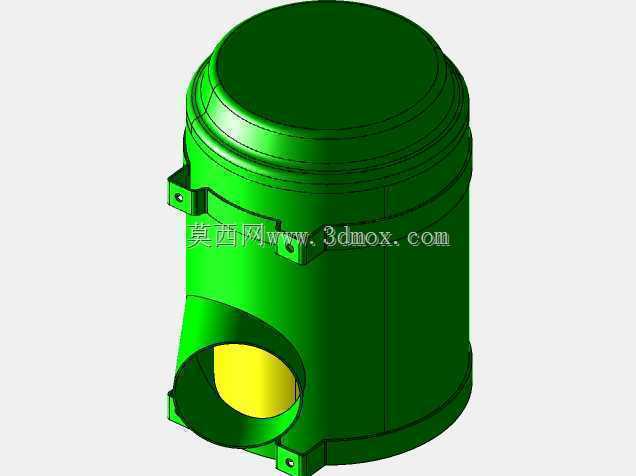

卧式双接口空气过滤装置三维结构

　　在气动系统、内燃机进气回路、工业除尘预处理、车间压缩空气管网这类对气源洁净度有硬性要求的场景里，空气过滤装置是决定下游设备使用寿命的核心部件，这款卧式结构的空气过滤装置，就是针对安装空间横向充裕、纵向高度受限的设备舱场景设计的。从实际使用场景来看，这类过滤装置常被布置在工程机械发动机舱侧方、固定式空压机站的进气端、自动化生产线气动三联件的前置预处理段，用来拦截进气中的粉尘、悬浮颗粒、液态水雾，避免杂质进入气缸、阀芯、发动机燃烧室造成磨粒磨损，或是堵塞精密气动元件的节流孔。

　　从功能特性上看，这款过滤装置采用双接口错位布置的结构，侧向斜向上的接口作为进气端，端面轴向接口作为出气端，气流进入壳体后会先沿筒体内壁形成旋流，大颗粒杂质在离心力作用下被甩向壳体内壁，顺着内壁滑落至筒体下部的积尘区，经过初步分离的气流再穿过滤芯区域，完成细微颗粒的拦截后从轴向出口送出，这种流道设计相比直通式结构，能有效降低滤芯的局部负荷，延长滤芯的更换周期。壳体外部的凸耳结构是安装受力点，每个凸耳上都预留了螺栓过孔，安装时不需要额外做焊接支架，直接通过螺栓将过滤器固定在设备舱的安装基板上即可，凸耳的位置经过受力校核，四个凸耳沿筒体周向对称分布，能避免设备运行振动时出现单侧应力集中导致的壳体开裂问题。

　　设计过程中首先考虑的是安装边界的适配性，筒体采用等直径圆筒结构，端盖与筒体采用止口定位的连接方式，既保证了密封面的同轴度，也方便后期拆开更换内部滤芯，不需要对整个壳体进行破坏性拆解。进出口的管径是按照额定通气量匹配的，进气口采用斜向布置的设计，是为了适配设备舱内已有的管路走向，避免管路出现大角度弯折造成的气阻增大，要知道气阻每提升100Pa，对应的空压机能耗就会上升近0.8个百分点，这类细节在实际工程选型里是必须考量的点。筒体外部的环形加强筋，并不是装饰结构，而是针对负压进气工况做的刚度补强，当滤芯出现堵塞时，过滤器内部会形成一定的负压，如果筒体壁厚偏薄又没有加强筋，很容易出现筒体吸瘪变形的问题，环形筋的间距和高度是按照薄壁圆筒外压稳定计算确定的，能在不额外增加过多壳体重量的前提下，提升筒体的抗变形能力。

　　从安装尺寸边界来看，筒体的总长度、最大外径都控制在常规设备舱的预留安装区间内，进出口的端面距离安装基准面的尺寸，是按照常用液压气动管路的弯曲半径预留的，保证连接管路时不需要使用异形接头就能完成装配，降低现场安装的配件成本。壳体的密封槽设计在端盖与筒体的配合止口处，采用O型圈端面密封的形式，相比径向密封，端面密封的装配容错率更高，即使端盖安装时存在微小的角度偏差，也能保证密封面的有效压缩量，不会出现漏气问题。在实际选型匹配时，只需要核对额定通气量、接口管径、安装孔位的中心距这几个核心参数，就能直接替换同规格的老旧过滤装置，不需要对周边管路和安装支架做二次改造。另外，壳体底部预留了排污接口的安装位置，日常维护时只需要打开排污阀，就能将积存在筒体下部的粉尘和积液排出，不需要拆开整个端盖，大幅降低了日常维护的工作量。这类结构的过滤器相比立式结构，在移动设备上的抗振性能更好，因为重心更低，安装固定后的倾覆力矩更小，在工程机械、农用机械这类振动幅度较大的应用场景里，可靠性要优于同规格的立式过滤产品。
