磨刀系统用旋转式夹持夹具结构

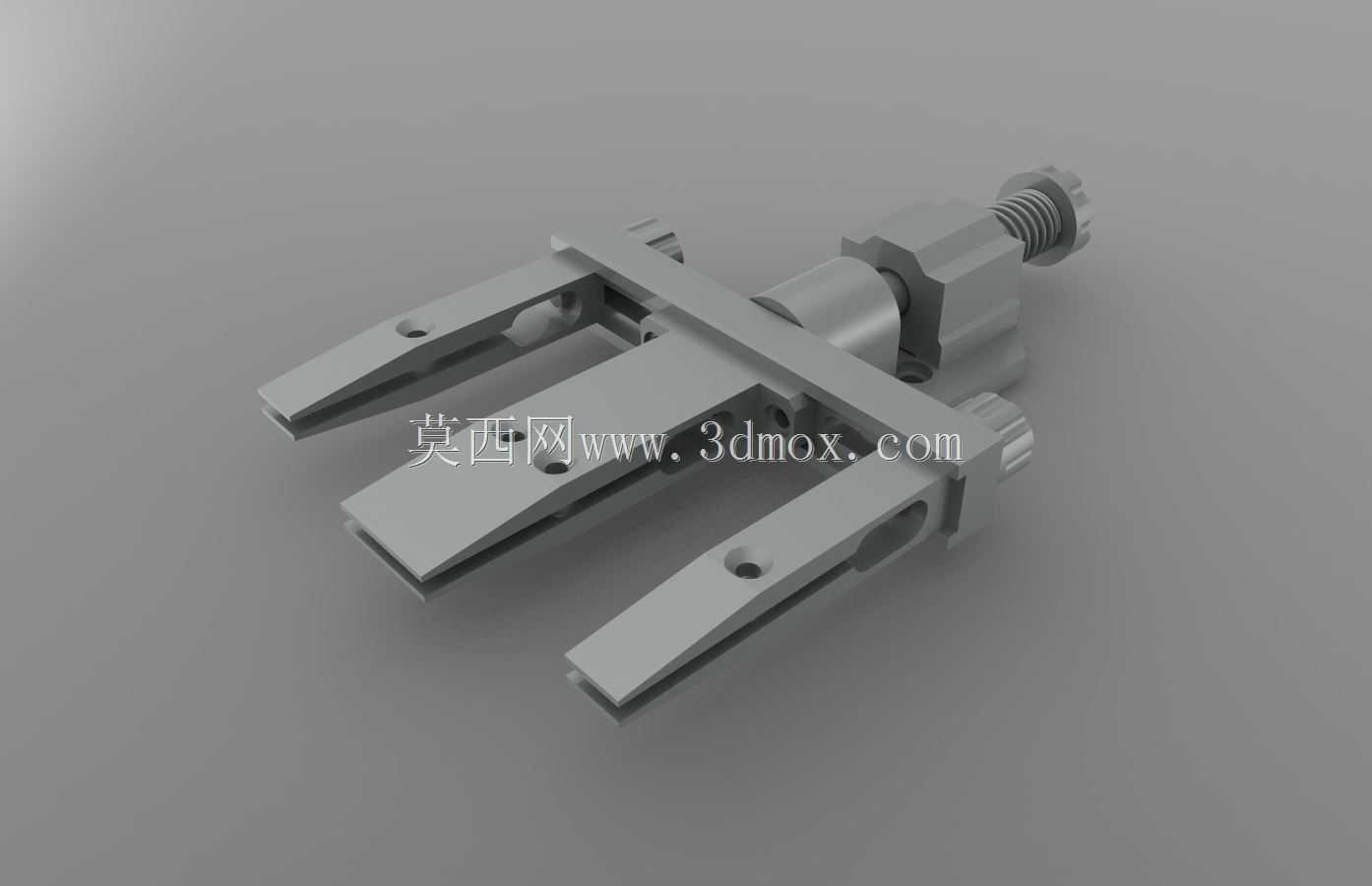

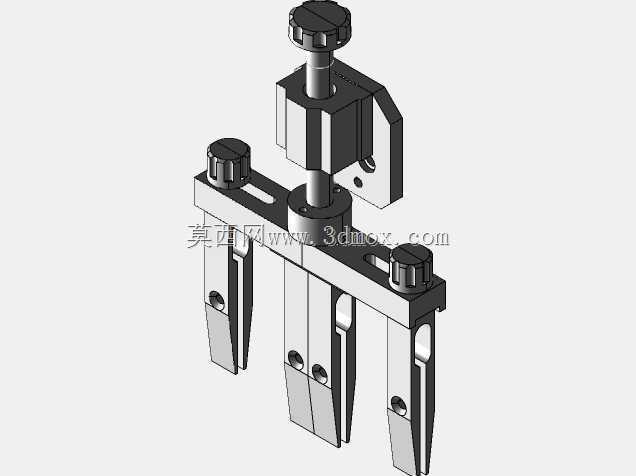

　　在刀具刃磨加工场景中，这类旋转式磨刀夹具是磨床工位上的核心配套工装，主要承担刀具装夹定位、角度调整、旋转进给的功能，适配小型立铣刀、雕刻刀、钻头等回转类刀具的刃磨作业，可直接安装在工具磨床、小型磨刀机的工作台T型槽上，替代人工手持刀具的操作方式，大幅提升刃磨过程的定位精度与操作安全性。从结构设计逻辑来看，该夹具采用双侧夹爪对称布局，夹爪工作面开有定位槽与安装孔，可根据不同直径的刀具更换适配的夹爪垫块，夹爪尾部通过铰接结构与中部滑动基座连接，滑动基座与主体导轨采用间隙配合，通过尾部的调节螺杆推动滑块前后移动，带动夹爪完成开合动作，螺杆端部设置滚花旋钮，无需额外工具即可手动完成夹紧力调节，夹紧力可通过螺杆旋合行程控制，

　　避免硬质合金刀具被夹伤变形。夹具中部设置旋转分度结构，可带动夹持的刀具绕自身轴线做360度旋转，旋转部位带有刻度标识，可精准控制刃磨时的刀具周向角度，满足刀具端齿、周齿不同角度的刃磨需求，旋转锁紧机构采用侧面顶丝结构，锁紧后无窜动间隙，保证刃磨过程中刀具位置稳定。从安装边界来看，夹具主体底部为平直安装面，开有两个平行的安装长槽，可适配不同间距的工作台安装孔位，安装时通过T型螺栓将夹具固定在磨床工作台上，安装面平面度公差控制在0.02mm以内，保证夹具与工作台的贴合精度，避免装夹后出现角度偏差。夹爪张开最大行程可覆盖直径2mm到16mm的回转类刀具，夹具整体长度控制在180mm左右，宽度85mm，高度60mm，

　　不会占用过多磨床工作台空间，可与磨床的砂轮进给机构、角度工作台配合使用，完成刀具后角、前角、螺旋刃等复杂型面的刃磨加工。在实际生产应用中，这类夹具相比普通固定式刀架，最大的优势是可在不拆卸刀具的情况下完成周向旋转调整，一次装夹即可完成刀具所有刃口的刃磨作业，减少重复装夹带来的定位误差，夹爪的夹持面做了淬硬处理，硬度达到HRC55以上，长期使用不会出现磨损凹陷，保证夹持精度的持久性。夹具的调节螺杆采用梯形螺纹传动，传动平稳无自锁死角，夹紧后不会因为磨削过程中的振动出现松脱现象，旋转部位的配合面采用研磨工艺，配合间隙控制在0.01mm以内，旋转时无卡顿、无旷量，分度精度可达0.5度，完全满足常规金属切削刀具的刃磨精度要求。

　　在进行三维结构设计时，需要重点关注夹爪铰接点的位置设计，保证滑块移动时夹爪的开合角度线性变化，避免出现夹紧死点，同时要核算夹爪的受力变形量，在最大夹紧力下夹爪端部的变形量不超过0.005mm，保证刀具装夹后的同轴度；旋转轴的密封结构也要做相应考虑，避免磨削过程中的磨屑进入旋转配合面，造成配合面磨损、旋转卡滞，可在旋转部位加装防尘毡圈，阻挡磨屑进入配合间隙。
