可移动立式粉尘烟雾净化过滤装置

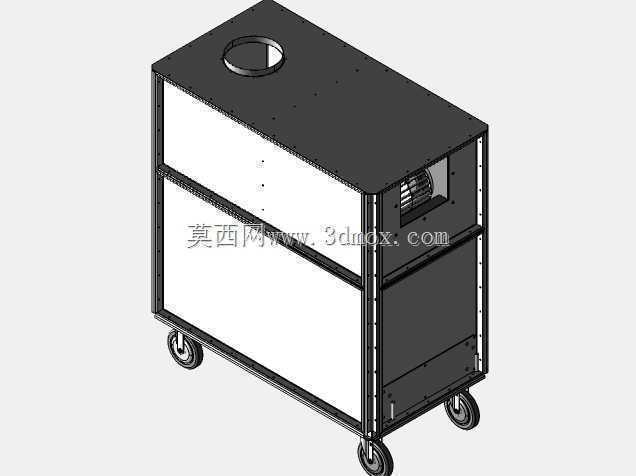

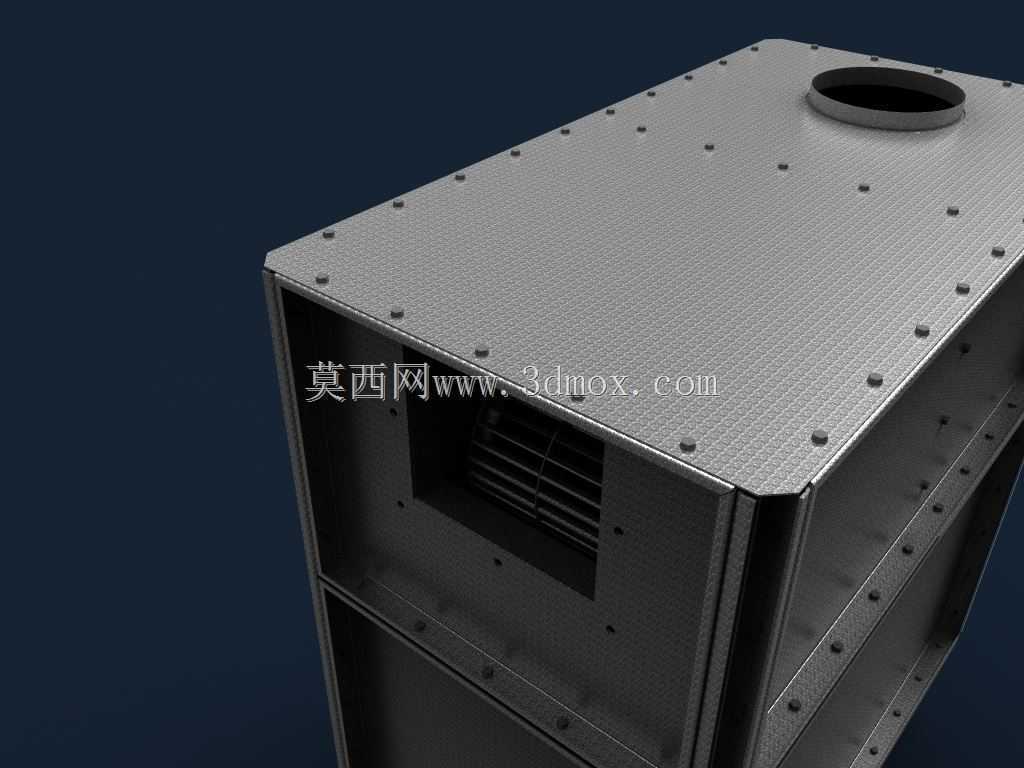

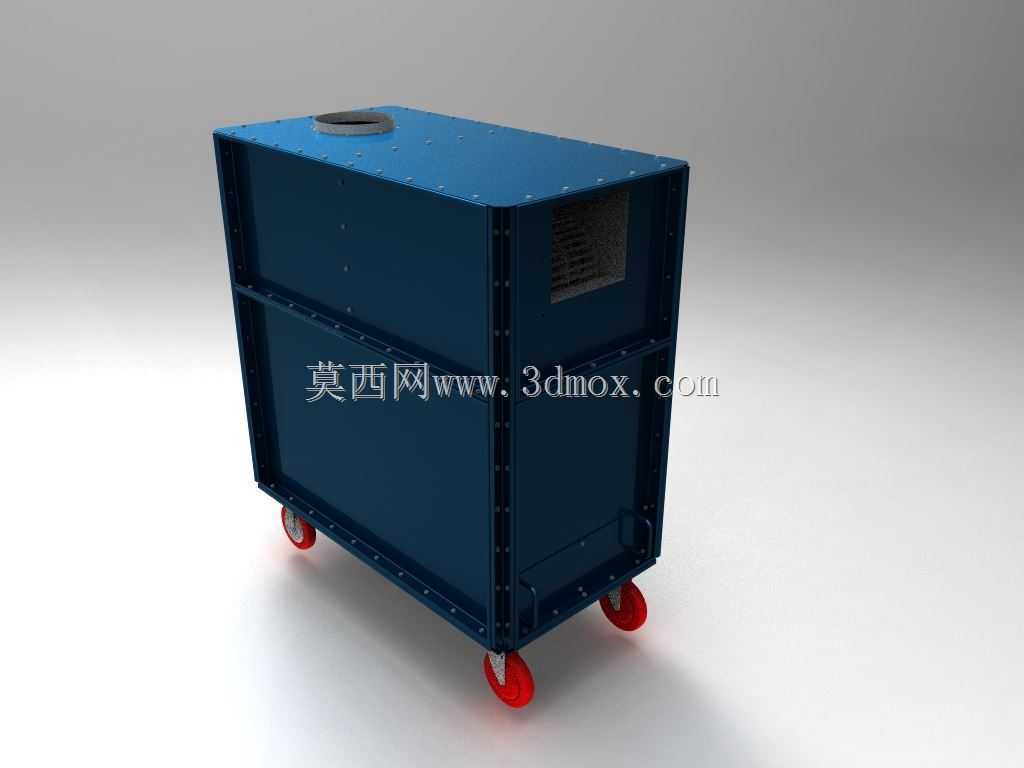

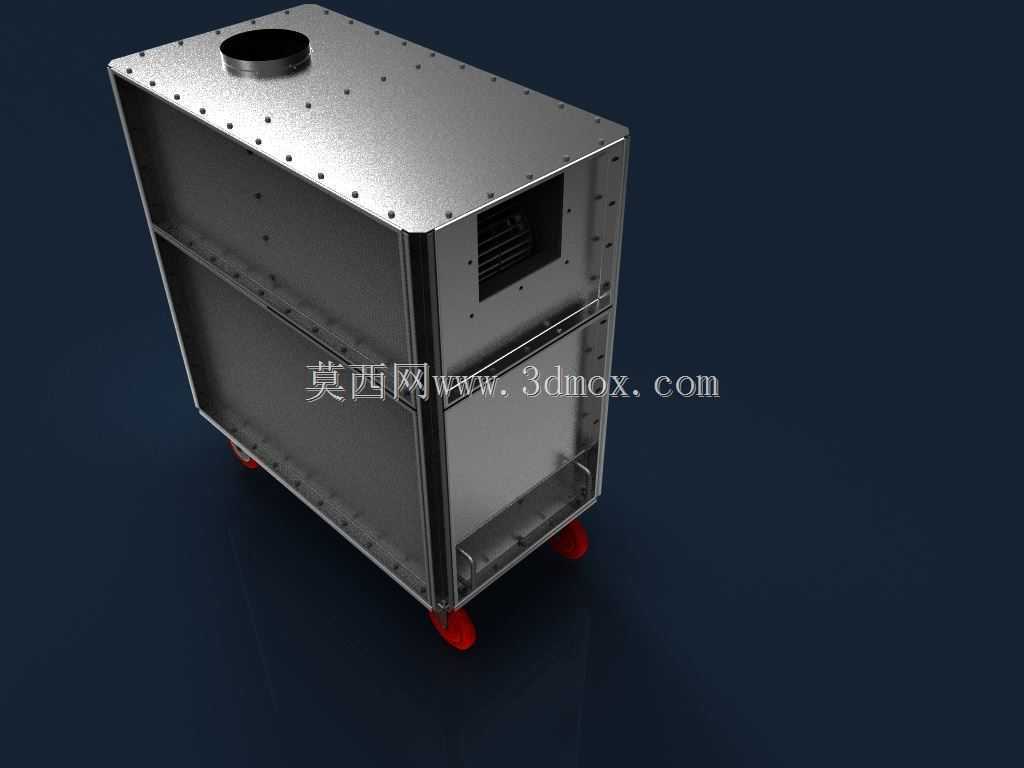

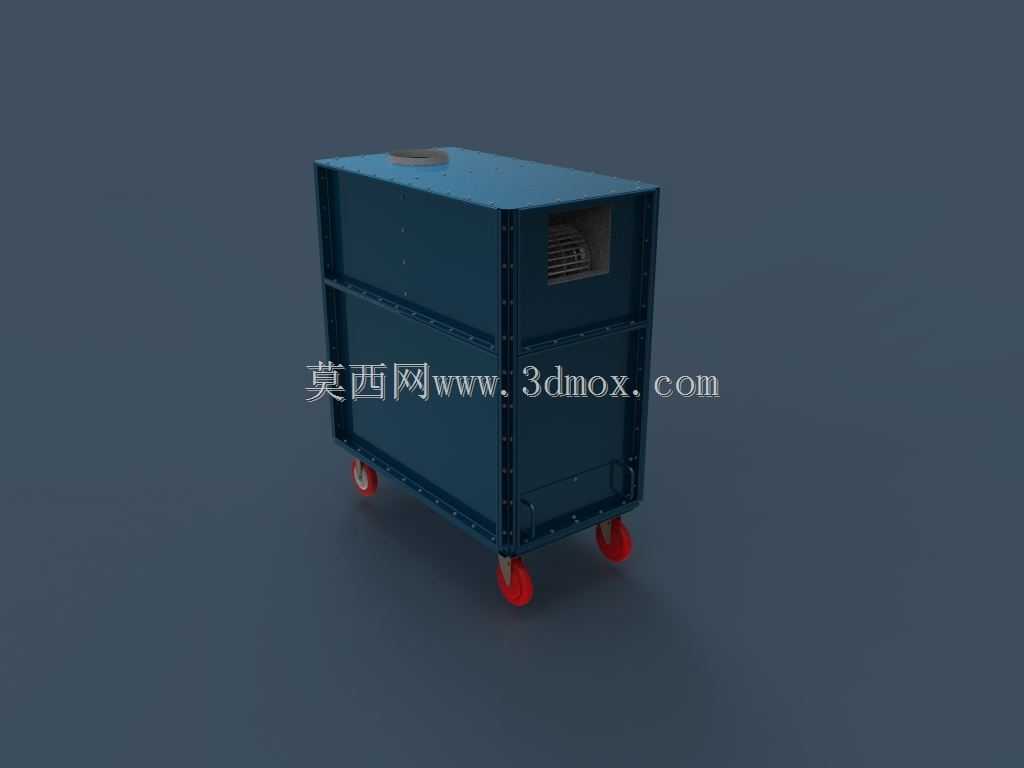

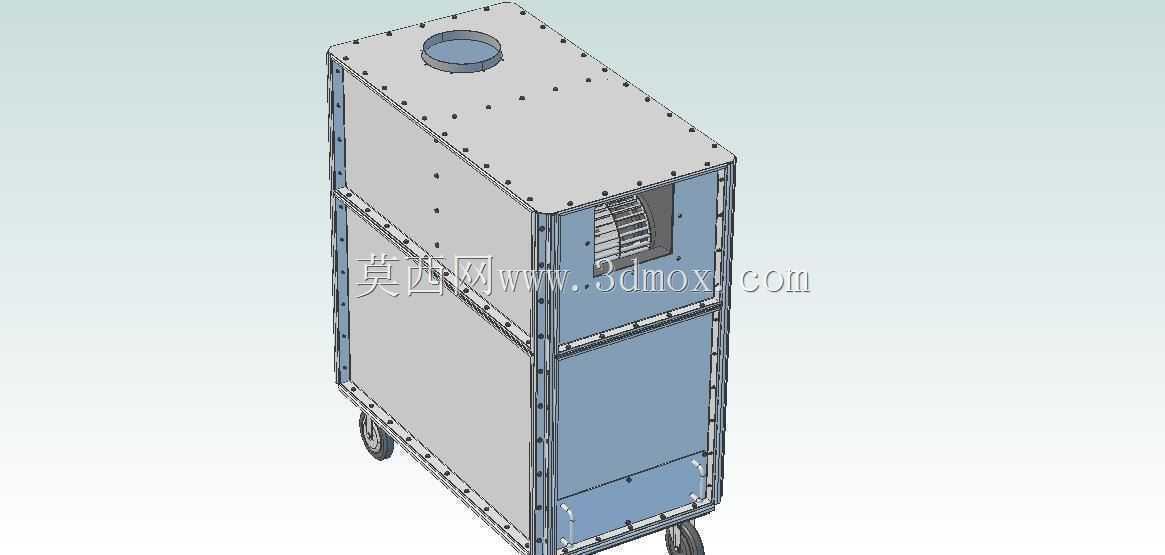

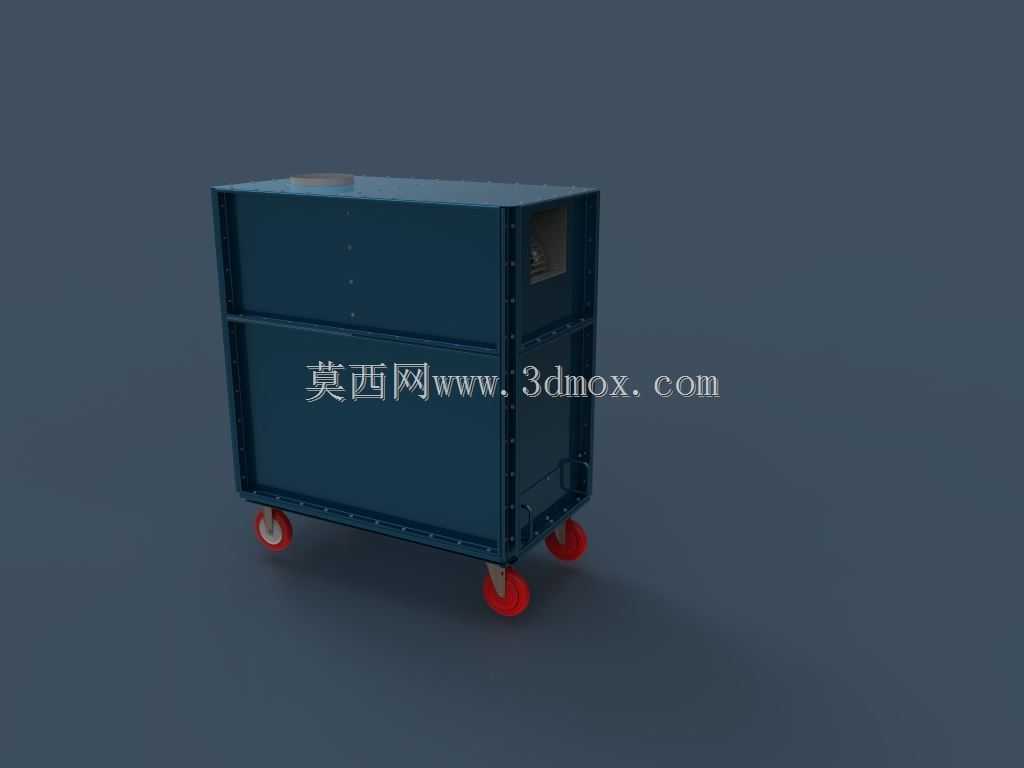

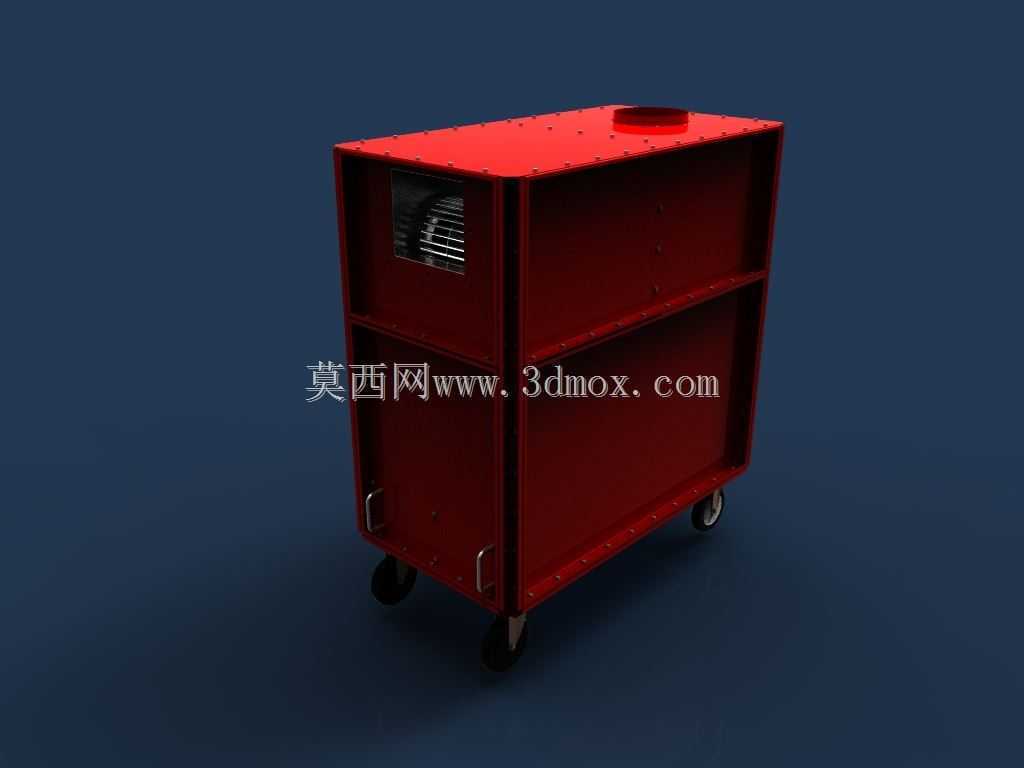

　　在小型焊接工位、实验室打磨操作台、零散粉体分装作业点这类非固定产尘产烟场景中，固定式集中除尘系统往往存在管路铺设成本高、工位调整适配性差的问题，这款带脚轮的立式过滤装置，就是针对这类分散式作业点的空气净化需求设计的。从结构布局来看，设备采用方钢框架拼接外覆钣金护板的柜体形式，整体为立式长方体构型，底部配置四个万向脚轮，其中两个带刹车止动结构，作业时踩下刹车即可固定设备位置，需要转场时抬起刹车就能单人推行移动，无需额外吊装或搬运工具，适配车间内频繁调整作业点位的使用需求。顶部开设的圆形法兰接口是含尘气体的入口，可根据现场工况搭配柔性吸气臂或者硬质吸气管路，直接对准产尘点将含尘含烟气体抽入设备内部，避免有害物扩散到车间整体环境中。

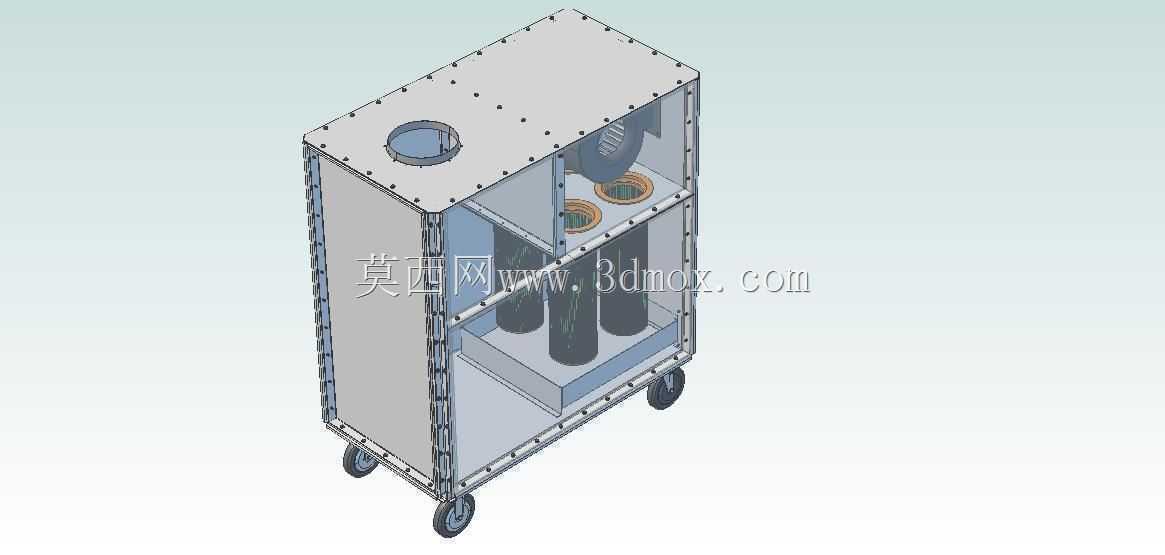

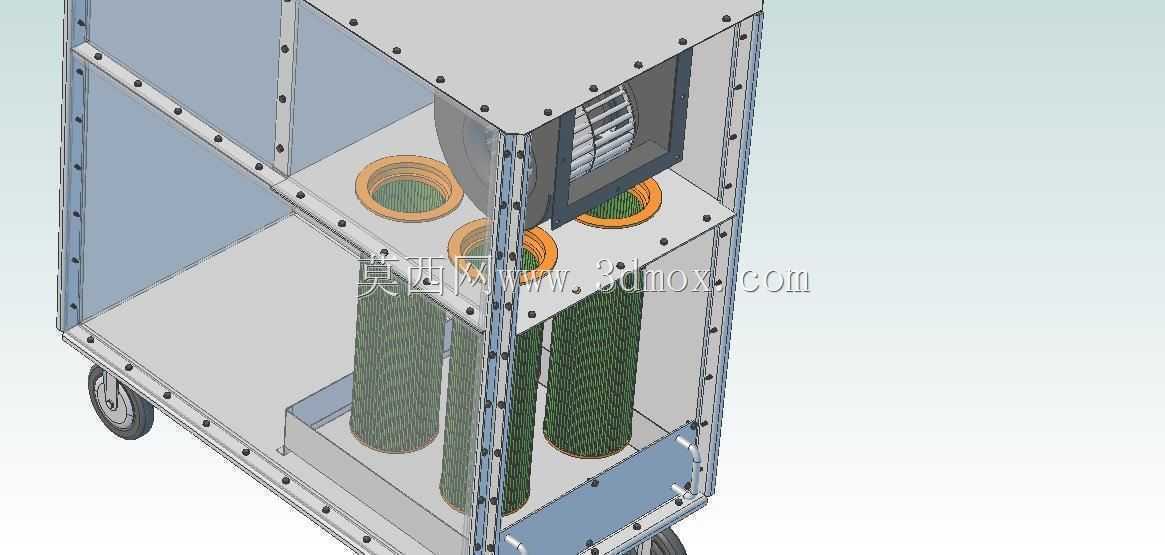

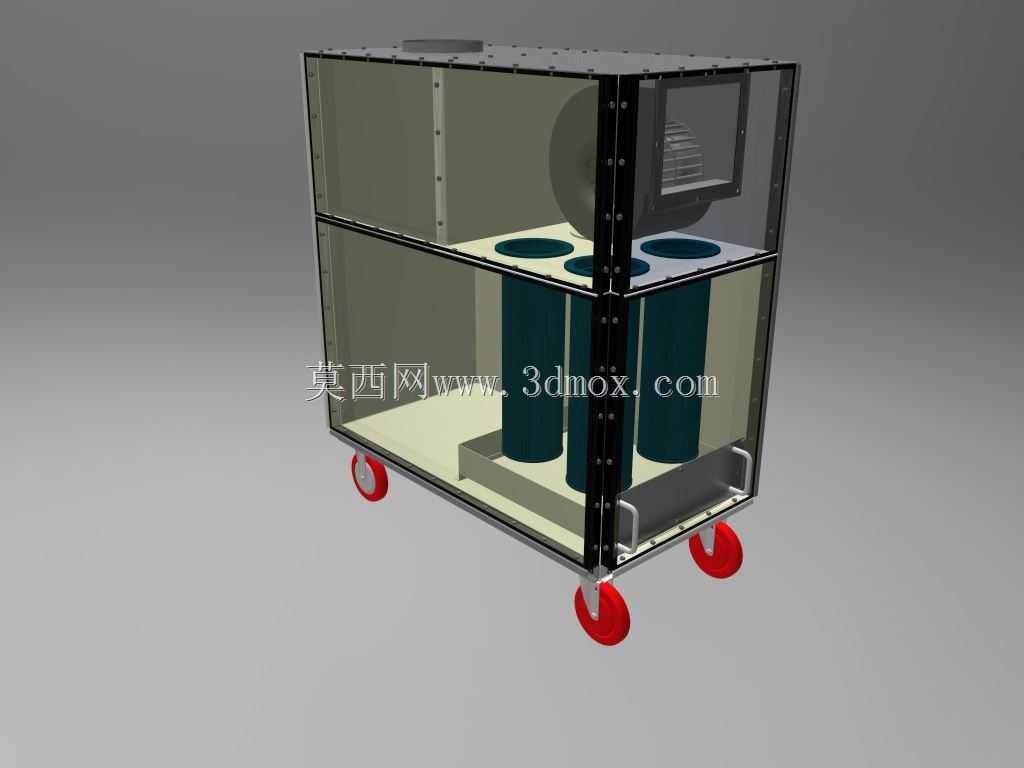

　　内部过滤单元采用竖直安装的多组滤筒结构，含尘气流从顶部进入沉降腔后，大颗粒粉尘会在重力作用下先落入下部集尘区域，细微粉尘和烟雾颗粒则随气流穿过滤筒，被滤材拦截在滤筒外表面，过滤后的洁净气体从柜体侧部的排风区域排出，直接回到车间内，无需外接复杂的排风管路，降低安装配套成本。设计时将柜体分为上下两个功能腔室，上部为进气沉降与滤筒安装腔，下部预留了集尘抽屉的安装空间，日常清理积尘时只需抽出下部抽屉即可倾倒收集的粉尘，无需拆解上部柜体结构，降低日常维护的操作难度。框架拼接处采用螺栓连接而非满焊结构，既保证了整体结构强度，也方便后期更换内部滤筒时拆解侧板，所有钣金护板的边缘都做了折边处理，避免安装维护时划伤操作人员。从安装边界来看，

　　设备整体占地尺寸控制在小范围区间，可直接放置在工位旁的通道侧边，不需要额外预留大面积安装空间，顶部进气口的法兰尺寸适配常规口径的吸气臂，现场安装时无需做额外的变径加工，接好管路、接通电源即可投入使用。针对焊接作业产生的焊烟、打磨产生的金属粉尘、粉体分装产生的浮尘这类常见工况，滤筒选用的滤材可适配不同粒径的颗粒物拦截需求，对于粘性较大的烟雾颗粒，也可通过在滤筒表面附加预涂层的方式提升过滤效率，避免滤材过早堵塞。柜体侧面预留了检修门的安装位，日常检查滤筒积尘情况时，只需打开侧门就能观察到内部滤筒的状态，不需要拆开顶部盖板，日常巡检的操作门槛很低。考虑到车间内移动时可能出现的磕碰问题，柜体框架的边角都做了圆弧过渡处理，

　　脚轮的安装座采用加厚钢板与框架焊接连接，推行过程中遇到小的台阶或者地面凸起时，不会出现脚轮脱落或者框架变形的问题。进气口的位置设置在顶部中心位置，不管是从设备哪个方向连接吸气管路，都不会出现管路弯折影响进气流量的问题，内部气流通道做了导流设计，避免含尘气流直接冲刷某一侧滤筒，导致局部滤材磨损过快，延长滤筒的整体使用寿命。下部集尘腔与上部过滤腔之间设置了密封胶条，避免未经过滤的含尘气体从腔体缝隙处泄漏，保证设备整体的过滤效率达标。
