带支架旋转阀料仓的组装式旋风分离器

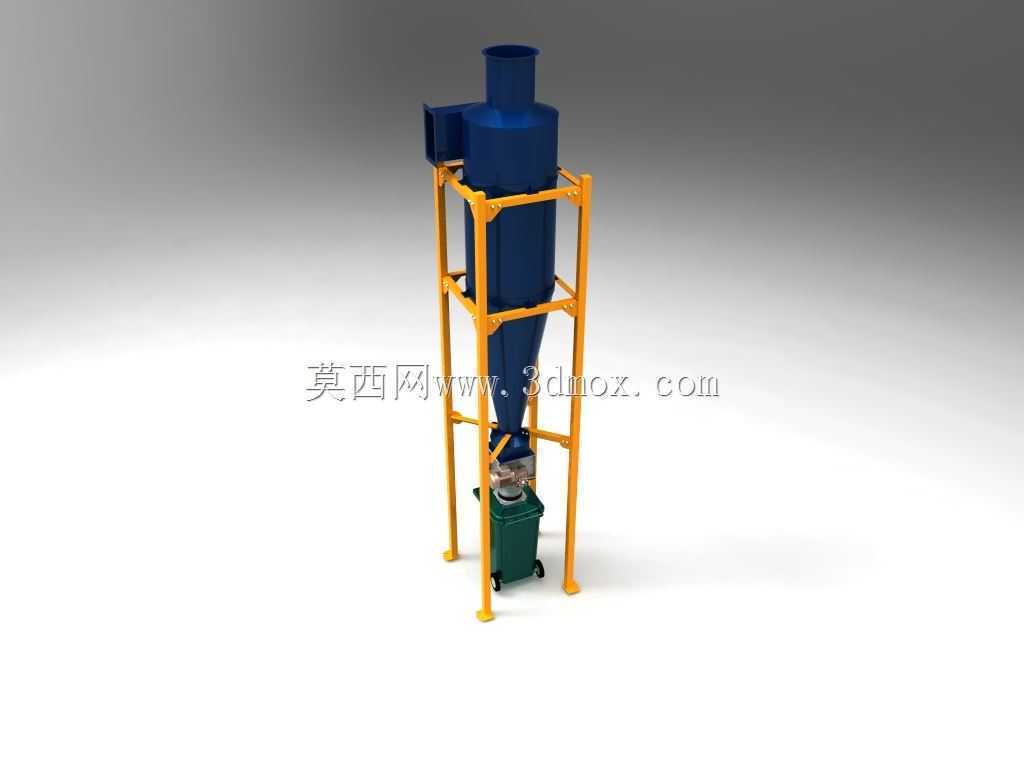

　　这套组装式旋风分离装置，核心针对木工车间打磨工位、粮食加工初清工段、小型燃煤锅炉尾气预处理这类分散式产尘点的气固分离需求设计，区别于大型工业现场集中布置的连体式旋风组，这套装置采用分体组装结构，所有连接法兰均采用标准PN10平焊法兰，现场无需定制焊接工装，仅用普通螺栓紧固件即可完成全机组装，适配厂房层高3.2米至4.5米的常规中小型生产车间安装场景，无需额外搭建过高的操作平台。

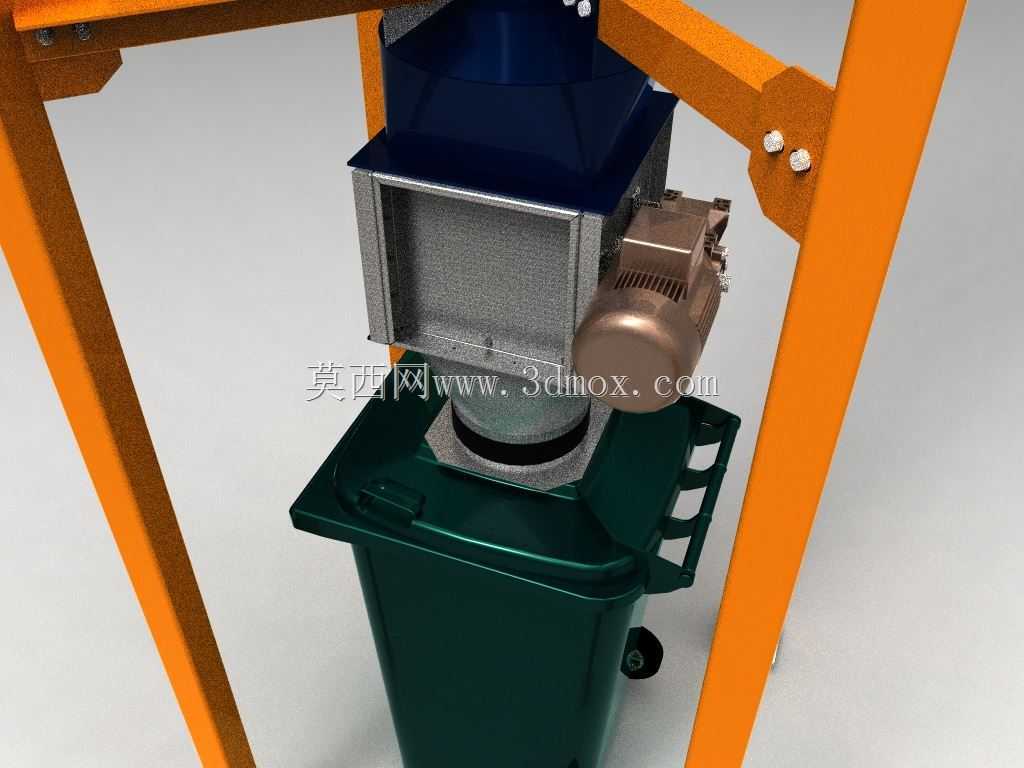

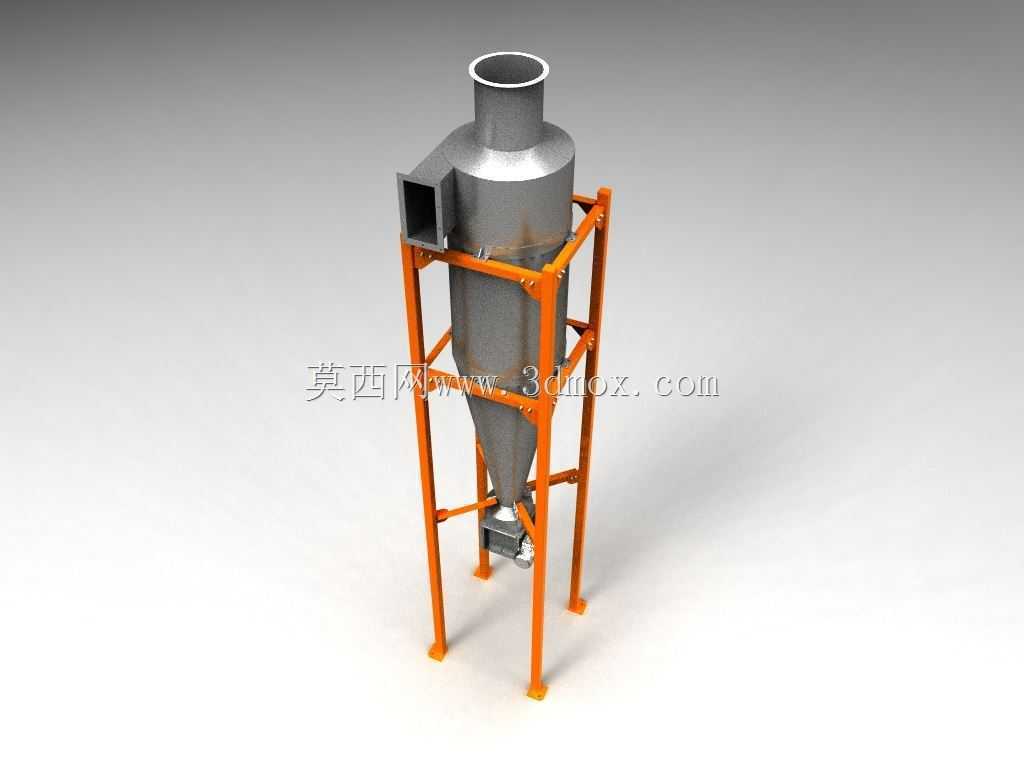

　　从结构功能来看，上部旋风筒体采用上圆下锥的经典离心分离结构，进风口采用切向直入式设计，含尘气流进入筒体后沿内壁形成稳定旋流，粒径10μm以上的固体颗粒在离心力作用下被甩向筒壁，沿锥面滑落至下部卸料段，净化后的气流从筒体顶部的中心排气筒引出，可直接对接后续布袋除尘单元或者直排室外，针对常规旋风分离器卸料段容易漏风导致分离效率骤降的问题，这套装置在锥底配置了刚性叶轮式旋转阀，转子与阀壳间隙控制在0.2mm以内，既可以连续将分离出的粉料、尘粒排出至下方料仓，又能有效阻断外部空气从卸料口倒灌入旋风筒内部，避免内部旋流场被扰动，保证分离效率稳定在90%以上。

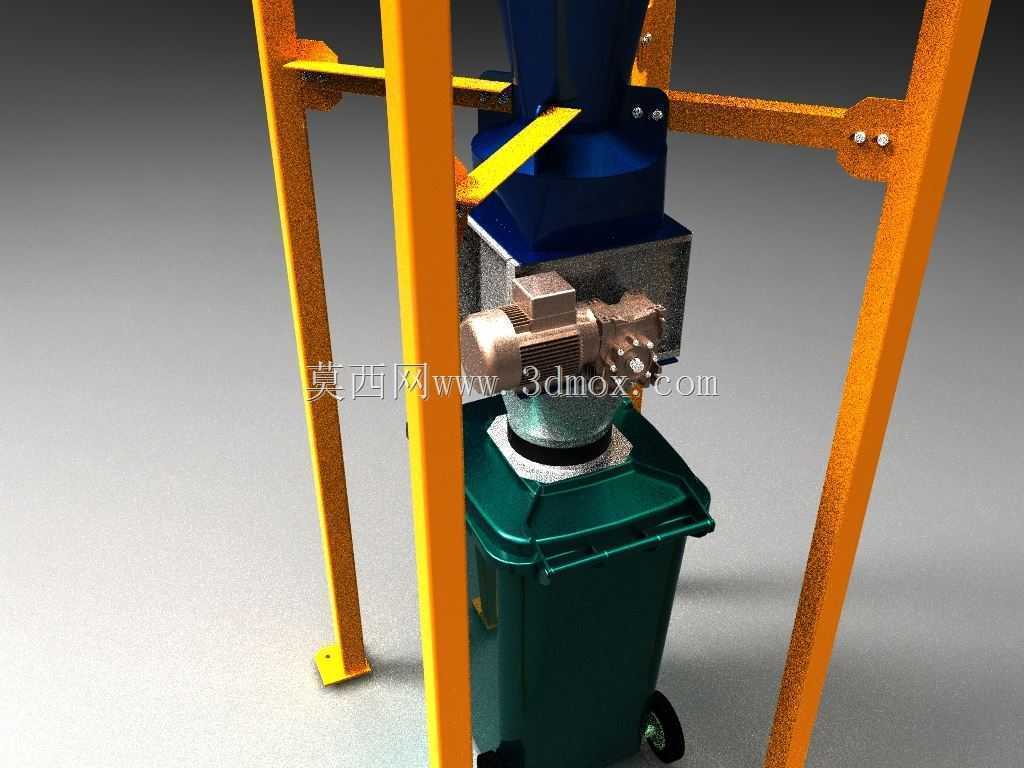

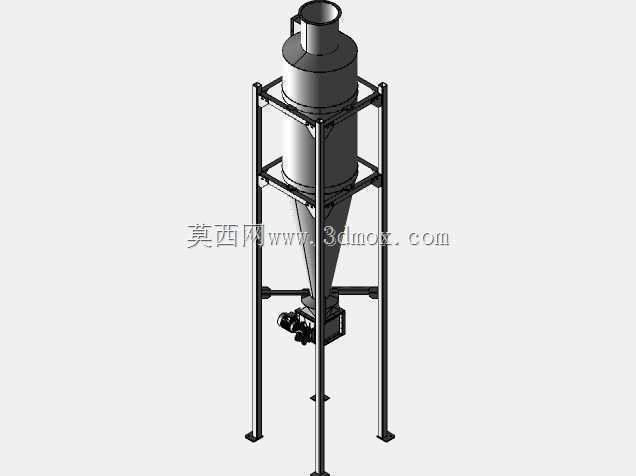

　　支撑框架采用标准型钢焊接成型，四根主立柱采用等边角钢制作，横向与斜向支撑采用扁钢与角钢组合焊接，整体框架做了三层横向支撑设计，最上层支撑圈贴合旋风筒体上部直段的外壁，中部支撑圈托住锥段中部的加强筋位置，底部支撑脚带有安装孔，可直接通过膨胀螺栓固定在水泥地面上，无需额外做混凝土基础，框架侧面预留了爬梯安装位，后期维护人员可借助简易爬梯到达顶部检查排气筒连接情况。下方配置的移动式料仓采用带脚轮的标准储料桶设计，桶口与旋转阀出料口采用快拆式抱箍连接，当料仓内物料收集到额定容量时，无需停机即可松开抱箍将料仓拉出转移物料，换上空桶后即可继续运行，适配间歇性生产、物料需要定期回收的工况，比如木工车间收集木粉回用、粮食加工线收集粮粒杂质、五金打磨工位收集金属屑等场景。

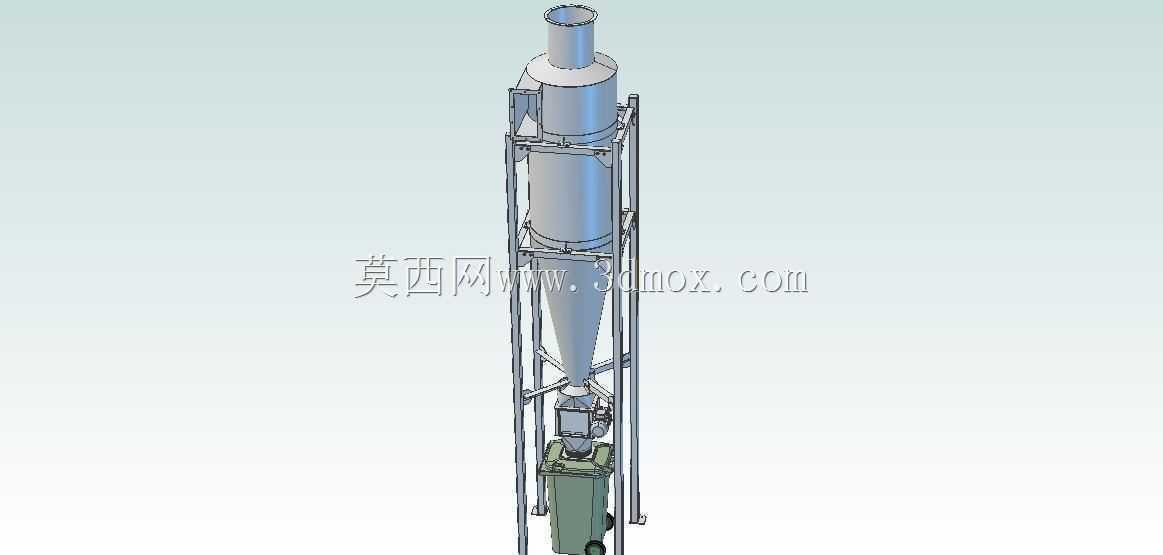

　　设计过程中重点考量了安装边界与运维便利性，整套装置安装完成后总高度控制在2.8米，最大外轮廓宽度为1.1米，进风口中心距离地面高度为2.1米，可直接对接车间常规高度的除尘主管道，顶部排气筒直径与进风口直径保持一致，无需额外做变径接头即可对接后续管道。筒体壁厚根据处理介质特性做了差异化设计，接触含尘气流的直段与锥段内壁，针对磨琢性较强的粉尘比如金属屑、石英砂等场景预留了3mm的耐磨衬板安装位，普通工况下采用2mm厚碳钢板卷制即可满足强度要求，框架所有焊接位置均做了倒角去毛刺处理，现场安装时不会出现划伤施工人员的问题。旋转阀的驱动端预留了标准电机安装法兰，可根据处理物料的特性选配0.25kW至0.55kW的减速电机，针对流动性差的易搭桥物料，还可在锥段外壁加装振动器安装座，避免物料在锥段架桥堵塞。

　　实际选型应用时，可根据处理风量调整筒体直径，这套结构的适配处理风量范围覆盖1000m³/h至3000m³/h，对应不同规格的筒体仅需调整框架的支撑圈尺寸，其余连接结构、卸料组件、料仓结构均可实现通用化，降低备件储备成本。针对北方冬季室外安装场景，锥段还预留了伴热带缠绕位置，可避免含湿粉尘在锥壁结露黏附导致下料不畅的问题，整体结构没有复杂的异形曲面，所有钣金件均可通过常规卷板、切割、焊接工艺制作，加工难度低，适合小型环保设备厂商批量生产，也适合工厂机修班组自行制作改造，用于车间零散产尘点的粉尘收集处理，减少无组织排放。
