工业液压系统储油油箱结构设计

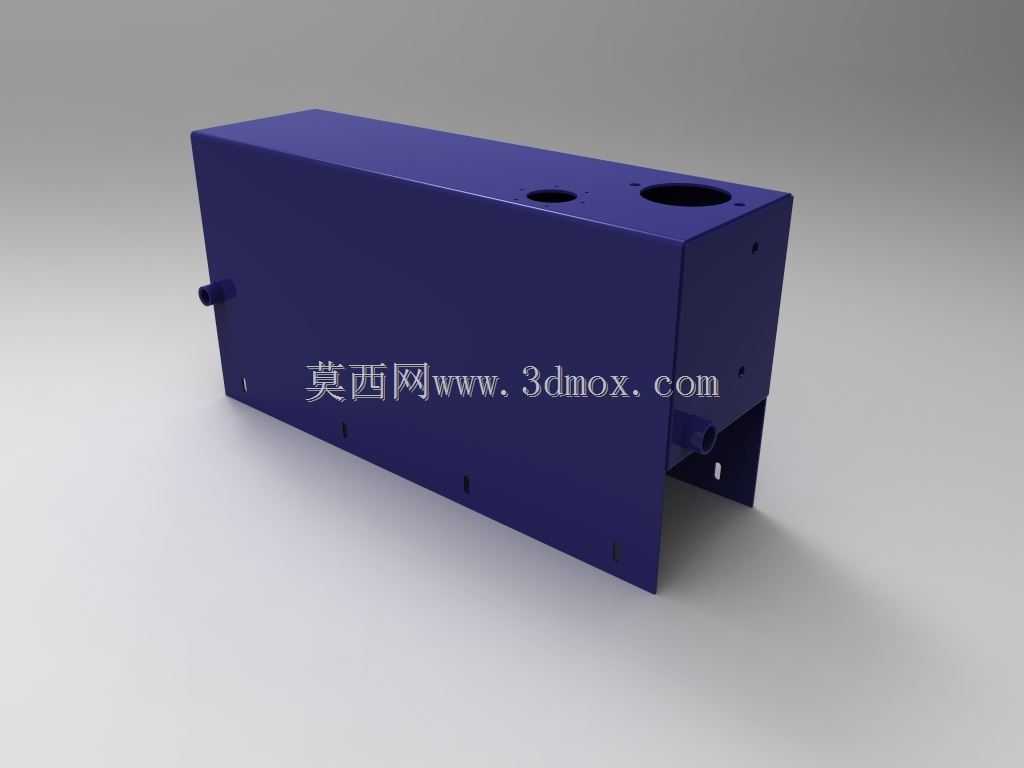

　　在各类工业液压传动系统中，储油部件是整套系统稳定运行的基础载体，本次呈现的这款液压储油箱体，主要适配中小型固定式液压站、机床液压系统、小型工程设备液压回路的储油需求，承担着储存液压工作介质、散逸系统工作产生的热量、沉淀油液中混入的杂质、分离油液内裹挟空气的核心作用，是液压回路中不可或缺的基础构件。从结构设计逻辑来看，这款箱体采用长方体一体式焊接成型结构，主体板材选用常规液压油箱通用的碳素结构钢板材，箱体内侧未设置额外复杂隔板结构，属于结构相对简洁的开式油箱构型，适合对油液清洁度、散热要求处于常规区间的通用液压场景，相比带多组隔板、多重过滤腔的复杂油箱，这款结构的加工工序更少，焊接变形量更易控制，

　　后期维护清理箱内沉积杂质时的操作空间更充裕，对于负载波动不大、连续工作时长中等的液压工况适配性较好。箱体顶部开设两个不同通径的圆形开孔，大尺寸开孔主要用于安装空气滤清器兼做注油口，日常补加液压油时可通过该口完成，同时该装置能够平衡油箱内部与外界大气的压力差，避免油泵工作时箱内形成负压造成吸油不畅，小尺寸开孔可用于安装液位液温计的上接部位，或者作为回油管路的接入端口，具体可根据实际布管需求调整。箱体侧面预留的外伸管接头为吸油口接口，位置靠近箱体下部但与箱底保留足够距离，可避免吸入箱底沉积的金属屑、密封残渣等杂质，同时接口高度的设置也能保证在最低液位时依然有足够的油液浸没深度，防止油泵吸空产生气蚀。箱体下部采用折边支撑脚结构，

　　一体弯折成型的支撑脚与箱体主体焊接为整体，既提升了箱体底部的结构刚度，避免满载油液时箱体底板发生变形，同时支撑脚抬升的空间可以用于安装放油螺塞，日常更换液压油时可在底部空间放置接油容器，无需额外抬高箱体即可完成放油操作，支撑脚上预留的安装孔可通过螺栓将油箱整体固定在设备机架或者液压站底座上，安装时可根据现场布局调整固定位置，适配不同的安装边界。从外形尺寸的适配性来看，这款油箱的长宽高比例偏向狭长型构型，适合安装在设备侧面的狭长预留空间内，相比方正构型的油箱，狭长结构的油液在箱内流动路径更长，回油带入的气泡有更充足的时间上浮逸出，同时箱体与空气接触的侧壁面积更大，自然散热的效果更优，

　　不需要额外加装冷却装置即可满足常规功率液压系统的散热需求。在实际选型应用时，需要注意这款油箱的有效容积一般按照液压泵额定流量的3-5倍匹配，针对连续工作、负载较大的工况可适当放大容积冗余，安装时要保证箱体整体处于水平状态，避免液位倾斜导致吸油口露出油面，箱体的焊接部位需要做煤油渗透检漏处理，防止投入使用后出现渗漏问题，内壁可根据使用的液压油类型做相应的防锈处理，避免长期使用后锈蚀脱落的杂质进入液压回路造成阀件卡滞、油泵磨损等故障。这类简洁结构的液压油箱在通用机床、小型液压压力设备、非标自动化液压工位中应用十分广泛，结构简单可靠，加工制造成本低，维护难度小，能够满足大部分常规液压场景的使用需求，建模时还原了板材的折弯圆角、焊接部位的工艺特征、各个接口的相对位置关系，可直接用于液压站的布局设计、安装干涉检查、生产加工出图参考。
