废纸回收厂专用碎纸输送离心风机结构

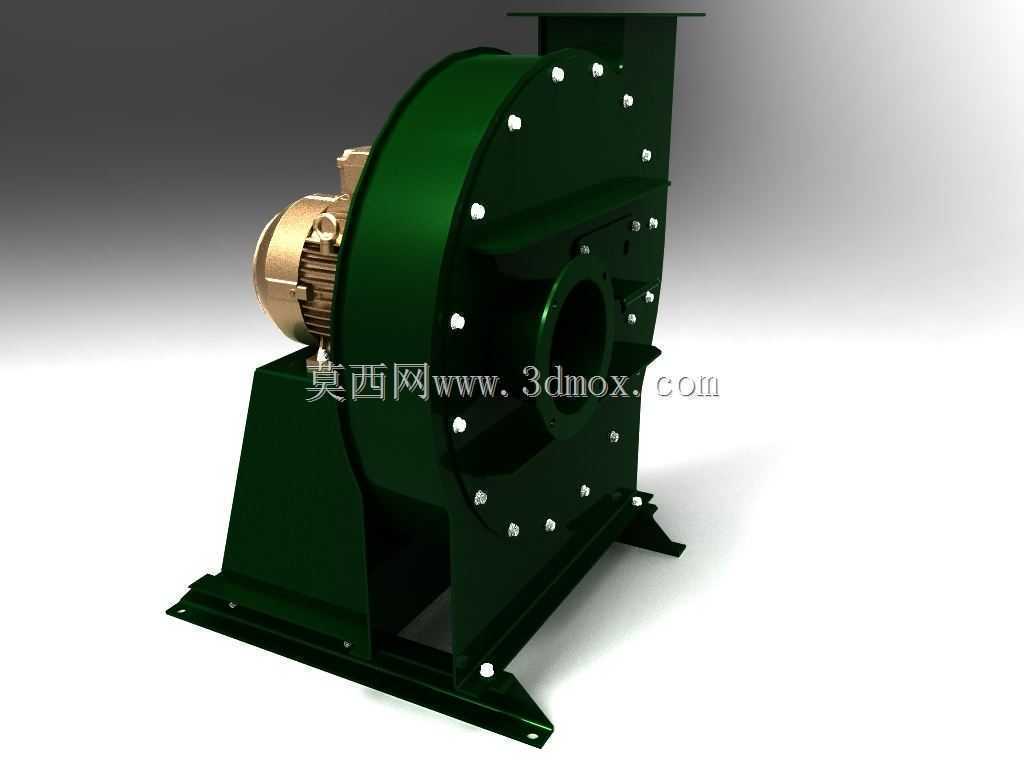

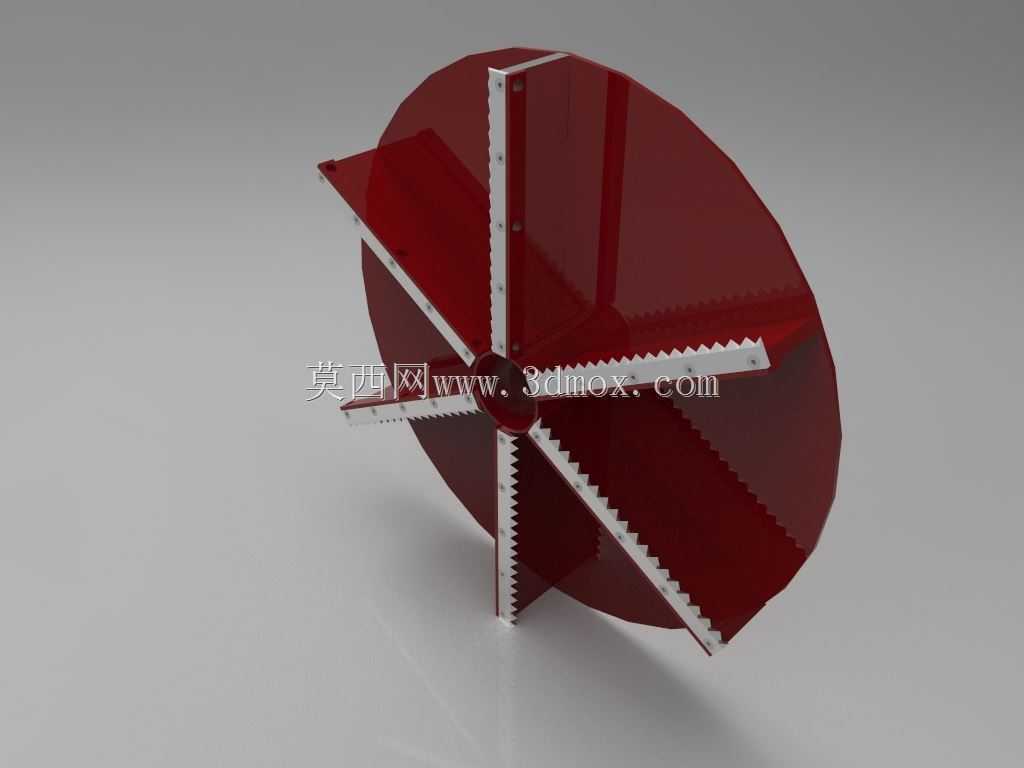

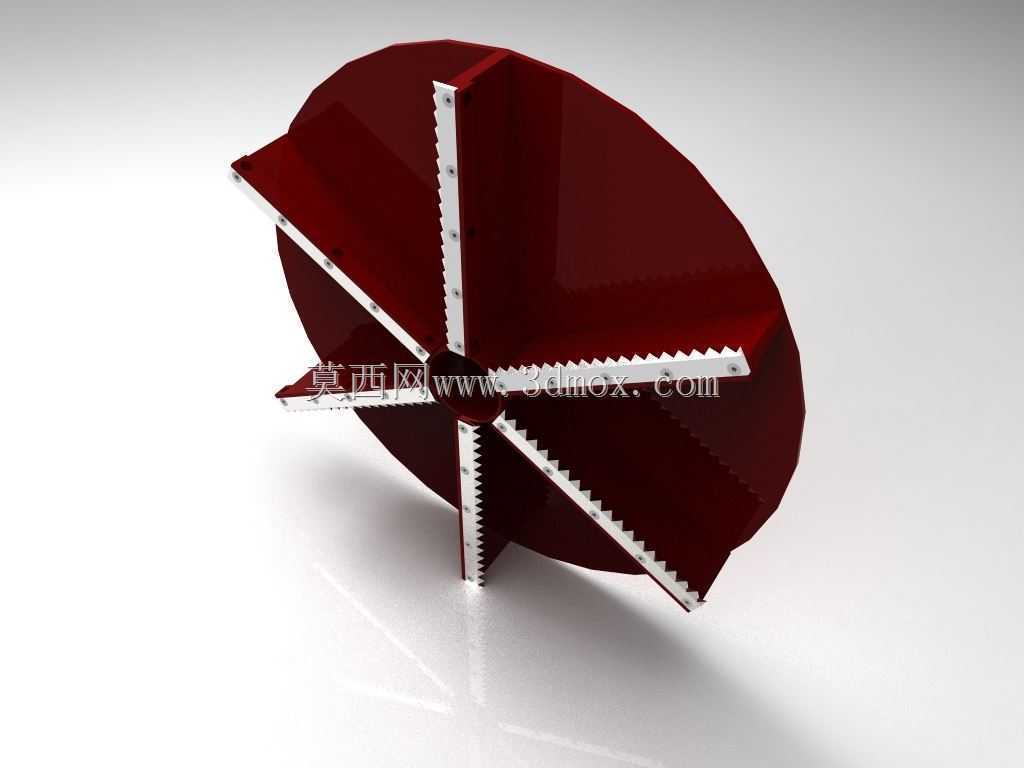

　　在废纸回收处理的生产环节中，碎纸工序后的物料输送一直是影响产线连续运转的关键节点，这款针对废纸回收场景设计的离心式碎纸风机，核心作用是为碎解后的废纸纤维、碎纸料提供稳定的风压风量，完成碎纸从碎纸机出料口到后续分选、打包工序的气力输送，避免碎纸在出料段堆积卡滞，替代传统的皮带输送在碎纸工况下易缠绕、易卡料的痛点。从结构设计逻辑来看，这款风机采用后向直板叶轮搭配加厚蜗壳的组合，区别于普通通风离心风机的薄壁蜗壳设计，蜗壳整体采用加厚钢板折弯焊接成型，蜗壳内壁做了圆弧过渡处理，减少碎纸纤维在壳体内壁的挂附堆积，同时叶轮叶片边缘做了钝化倒角处理，避免高速旋转时勾挂长条状碎纸，造成叶轮负载波动甚至卡停。考虑到碎纸输送过程中会夹杂少量硬质杂质，

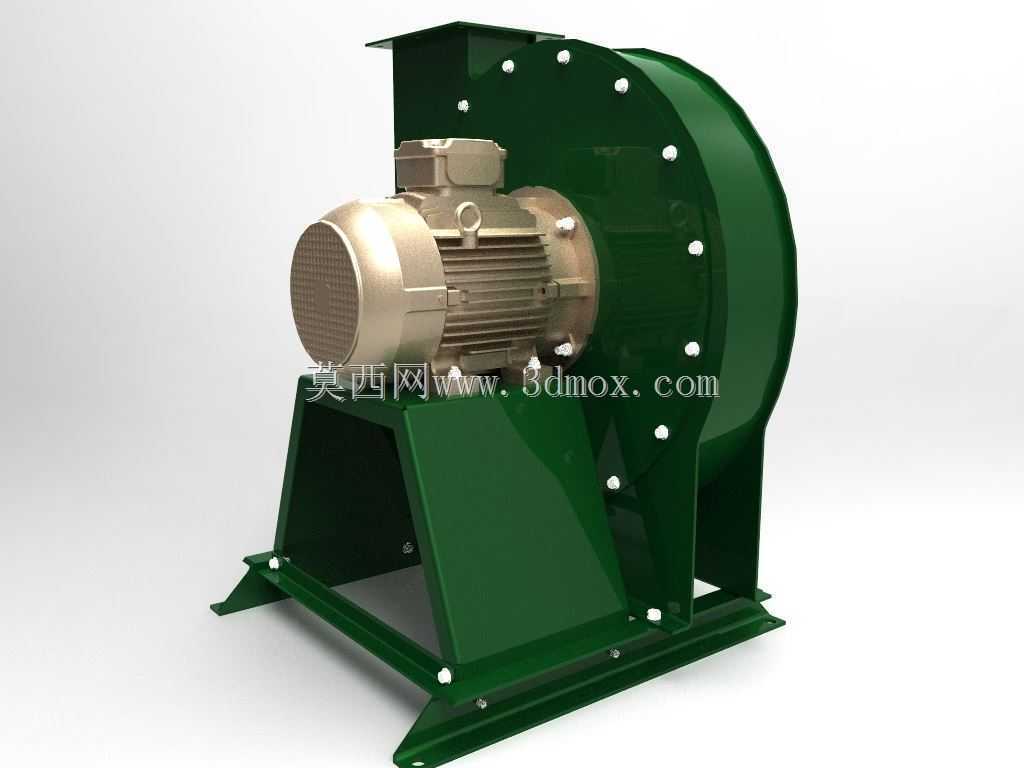

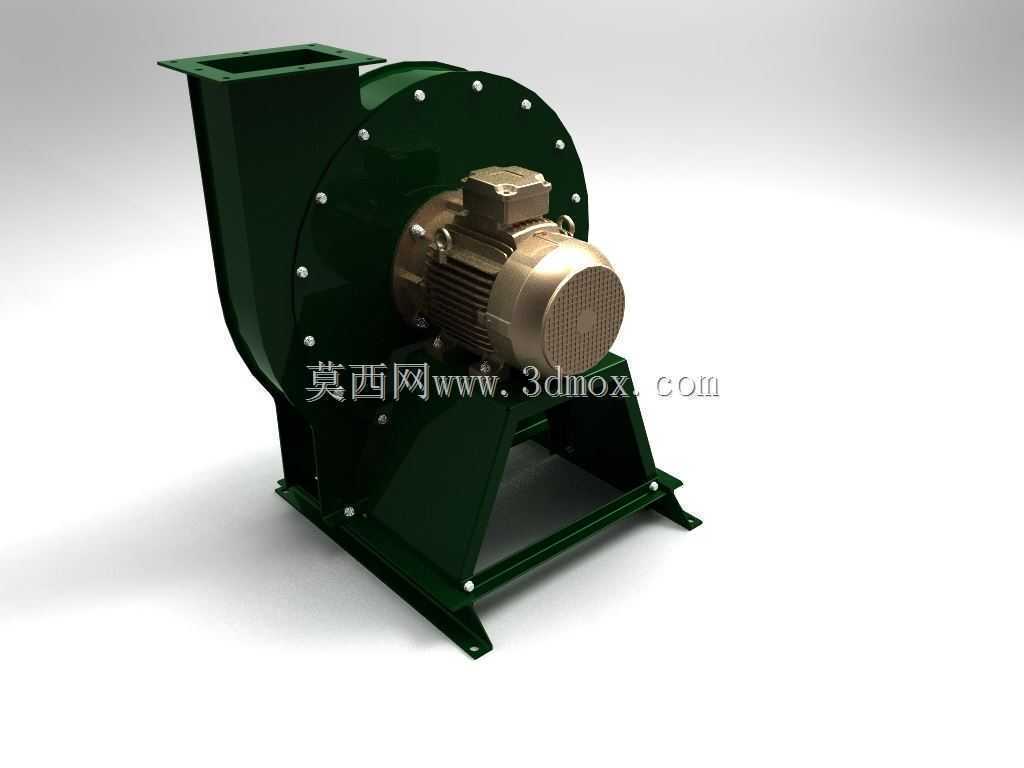

　　比如废纸中夹带的订书钉、碎金属片，叶轮与蜗壳的间隙预留了8mm的安全距离，防止硬质杂质进入间隙后刮擦蜗壳内壁，产生异响或者壳体磨损。驱动端采用直联式传动结构，电机与叶轮主轴通过联轴器直连，省去了皮带传动的张紧结构，减少了碎纸纤维缠绕皮带轮的故障点，电机端加装了防尘端盖，适配废纸回收车间多粉尘、多纤维絮的作业环境，避免纤维絮进入电机轴承造成润滑失效。安装底座采用一体式槽钢焊接支架，支架底部预留了四个长条形安装孔，可适配不同规格的减震垫安装，安装孔的中心距按照常用工业风机的安装边界设计，可直接替换同功率段的常规物料输送风机，不需要重新制作安装基础。进风口采用轴向直入式设计，进风口法兰尺寸匹配常规碎纸机的出料口尺寸，

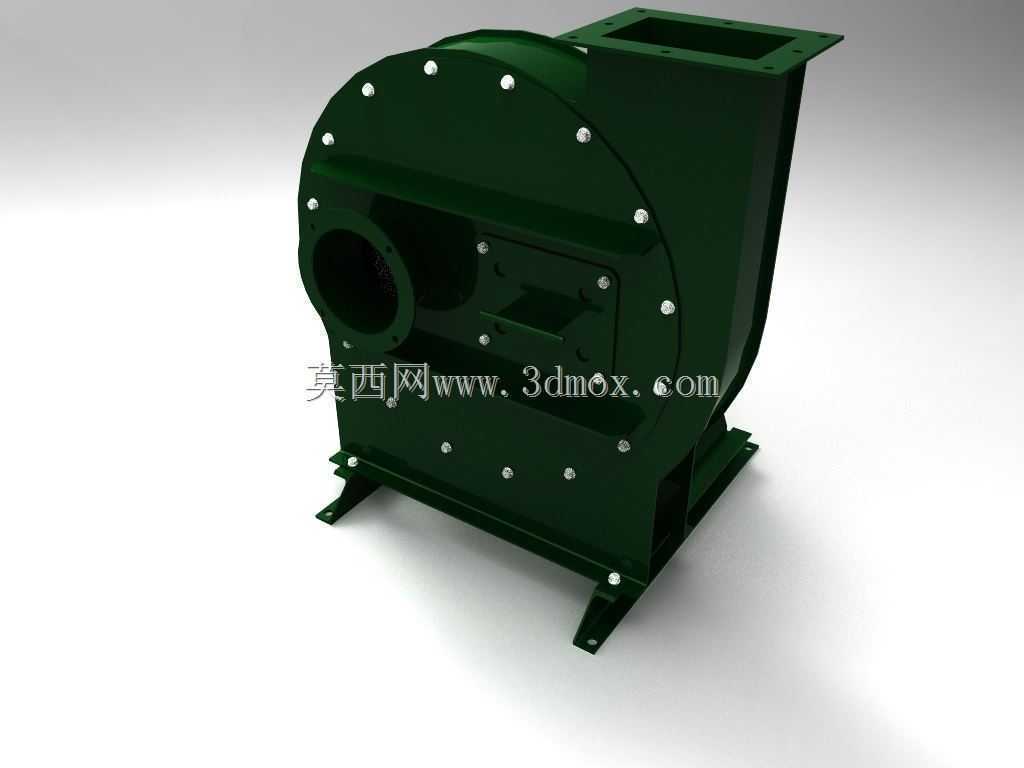

　　可直接通过法兰对接碎纸机出料段，不需要额外做变径接头，减少风路的压损；出风口采用切向向上的结构，可直接对接输送风管，出风口法兰预留了螺栓孔位，方便现场根据风管走向调整安装角度。从实际运行的工况适配性来看，这款风机的风压曲线针对碎纸物料的输送做了调校，在额定风量下的风压能够满足15-20米水平输送加5米垂直提升的管路阻力需求，不会因为管路长度增加出现风量骤降导致的堵管问题。蜗壳侧面开设了快开式检修口，日常清理内部挂附的纸絮、排查叶轮磨损情况时，不需要拆卸整个风管和蜗壳，只需要打开检修口盖板即可完成操作，降低日常维护的工作量。叶轮做了整体动平衡校正，平衡等级达到G6.3级，满负荷运行时的振动值控制在4.5mm/s以内，

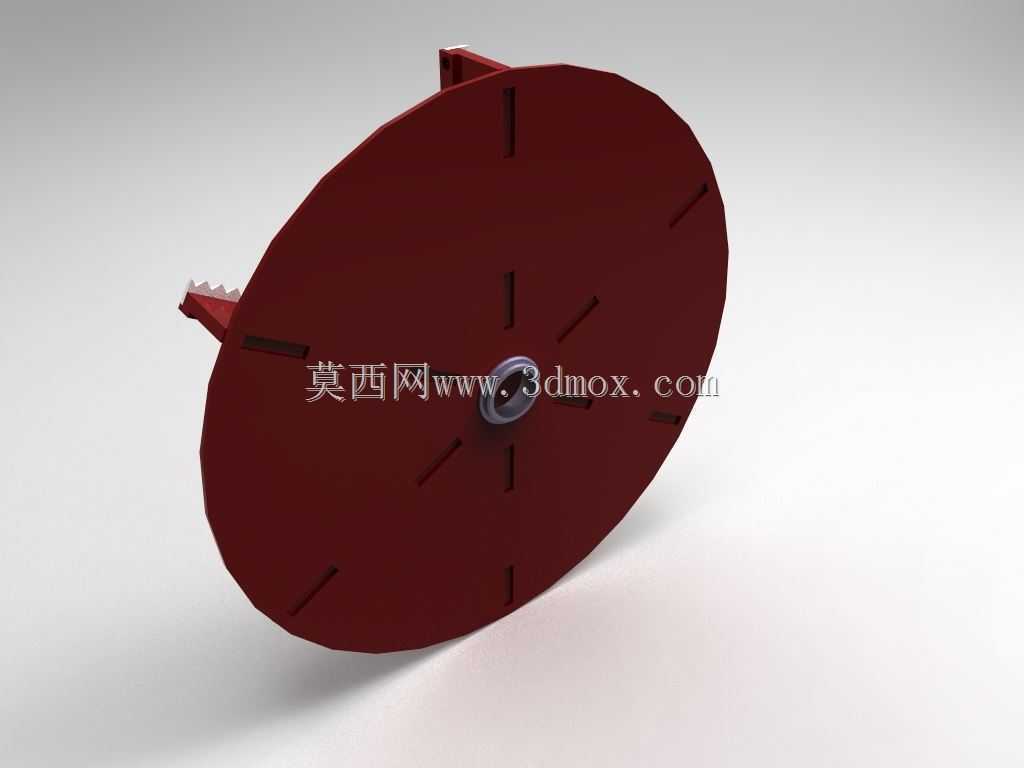

　　避免长期运行时振动过大导致的螺栓松动、轴承损坏问题。在设计建模过程中，需要重点关注蜗壳的型线绘制，蜗壳的张开度按照等环量法计算，保证气流在蜗壳内的流速均匀，避免局部流速过低导致碎纸沉降堆积；同时叶轮的前盘采用锥形进风结构，与进风口的间隙控制在2-3mm，减少进风处的泄漏损失，提升风机的运行效率。另外，电机的选型匹配需要考虑碎纸输送的负载特性，相比同参数的普通通风风机，电机功率预留了1.2倍的余量，应对偶尔出现的进料量波动、少量硬质杂质通过时的瞬时负载升高，避免电机过载烧毁。整机的安装边界尺寸控制在常规工业离心风机的尺寸范围内，宽度方向不超过800mm，高度方向不超过1000mm，长度方向含电机不超过1200mm，适配多数中小型废纸回收站点的设备安装空间，不需要对现有厂房布局做大幅调整即可完成安装替换。
