工业离心式中央通风机RFC280I结构设计

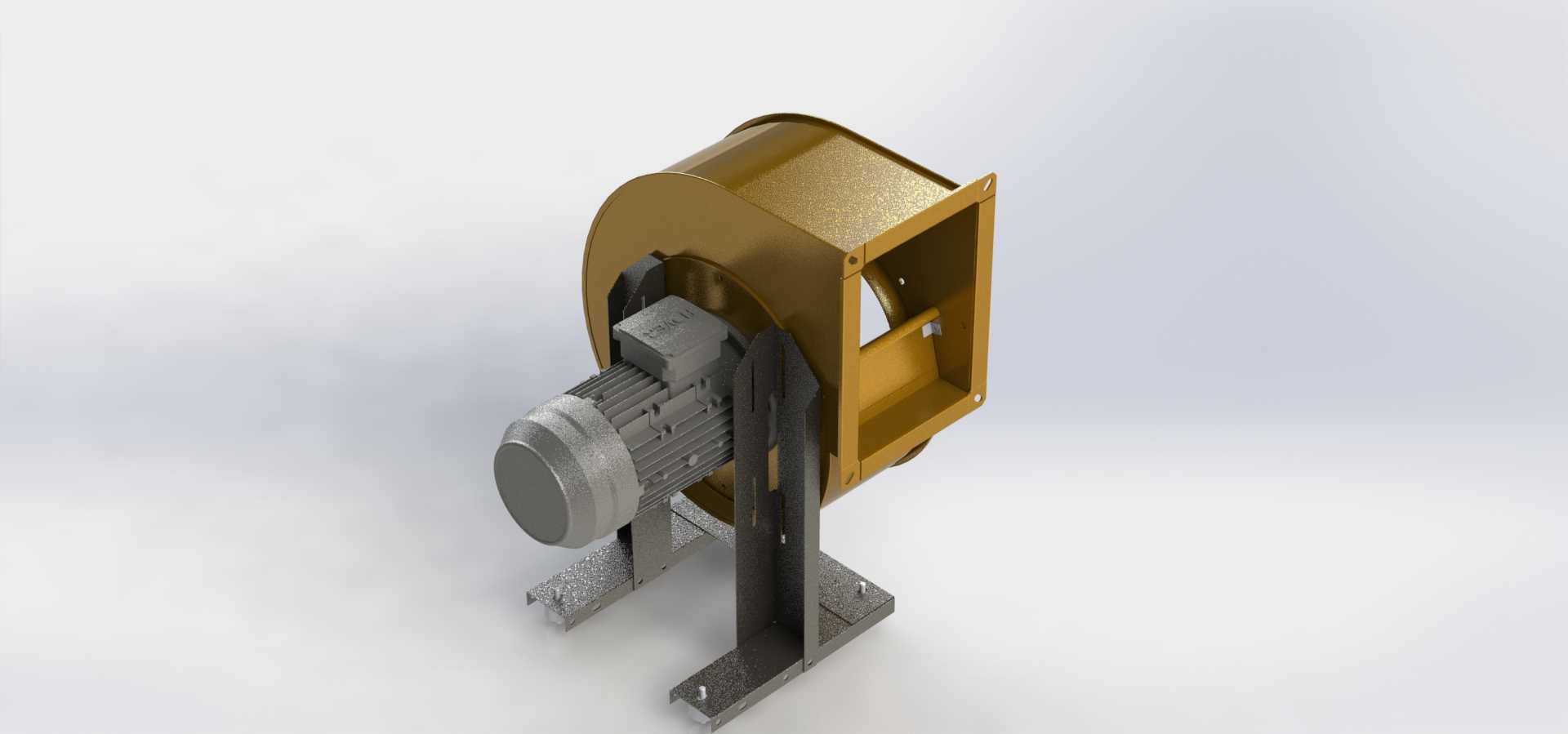

　　这款离心式中央通风设备的三维结构，完整还原了工业现场常用的中压送风单元的全部装配细节，在商用建筑通风、工业车间排风、除尘系统引风、中央空调新风输送等场景中，这类设备是管网送风的核心动力部件，区别于轴流风机的大风压低扬程特性，离心结构的设计可以在克服较长风管阻力的同时，维持稳定的送风量，适配复杂管路布局下的通风需求。从结构组成来看，模型完整呈现了蜗壳式流道、直连驱动电机、安装支架、进出风连接法兰几个核心部分，蜗壳采用渐开线式的截面设计，流道宽度从叶轮切线位置向出风口逐步扩张，能够将叶轮高速旋转产生的动压逐步转化为静压，降低流道内的涡流损耗，提升风机的运行效率；蜗壳的方形出风口法兰预留了标准的螺栓连接孔位，可以直接对接矩形通风管道，

　　侧面的进风口为圆形收口结构，能够保证气流均匀进入叶轮腔，避免进气紊流带来的振动与噪音。驱动部分采用电机与叶轮直连的结构设计，省去了皮带传动的张紧结构与传动损耗，整体结构更为紧凑，电机的安装座与蜗壳侧端板通过螺栓刚性连接，安装脚位设置了定位止口，能够保证电机轴与叶轮中心的同轴度，减少运行过程中的径向跳动；叶轮采用前向多翼式的结构布局，叶片的弧度经过流道仿真优化，在相同转速下可以获得更高的风压系数，适配中低压通风系统的工况需求。底部的安装支架采用折弯钢板焊接结构，两个支腿分别连接蜗壳底部与电机安装座下方，形成稳定的三角支撑结构，支架底部的安装板开有长条形的调节孔位，可以在现场安装时微调设备的水平位置，抵消基础施工的尺寸误差，

　　支架的板材厚度经过刚度校核，能够承受设备满负荷运行时的振动载荷，避免长期运行出现支架变形、设备移位的问题。在安装边界的尺寸设计上，设备的整体宽度以蜗壳的最大外径为基准，长度方向覆盖电机尾部到出风口端面的全部尺寸，高度方向从支架安装底面到蜗壳顶部的距离，预留了现场安装时的减震垫安装空间，进出风口的法兰尺寸符合通用通风管道的连接标准，不需要额外制作变径接头就可以和同规格的风管直接对接；电机的接线盒位置设置在机身侧面，预留了足够的接线操作空间，现场布线时不需要额外调整设备朝向就可以完成线缆连接。从设计思路来看，这款设备的结构优先考虑了现场安装的便捷性与运行的可靠性，没有采用复杂的分体传动结构，减少了后期维护的易损件数量，

　　蜗壳的拼接焊缝位置做了隐藏式处理，在三维模型中可以看到壳体的拼接边都设置在流道外侧，避免焊缝凸起干扰流道内的气流走向，同时也降低了壳体加工的焊接难度；叶轮与电机轴的连接采用键传动加锁紧螺母的固定方式，能够传递足够的扭矩，避免高速运行时叶轮出现松动打滑的问题。在实际选型应用中，这类结构的通风机常被用在厂房的岗位送风、厨房排油烟系统的引风段、工业除尘设备的动力单元、写字楼的新风系统送风段，不同工况下只需要调整电机的功率参数与叶轮的转速，就可以适配不同的风压风量需求，模型中完整呈现的装配关系，可以作为结构设计人员进行风机改型、通风系统布局校核、安装支架受力验算的参考依据，也可以用于施工前的管线碰撞检查，提前确认设备安装位置与周边管线、建筑结构的间距是否满足检修与操作的空间要求。设备的所有连接孔位、安装尺寸都按照实际加工的公差要求做了建模还原，没有出现结构干涉的问题，蜗壳内部的流道曲面做了顺滑处理，叶轮叶片与蜗壳内壁的间隙控制在合理范围内，既避免运行时叶片擦碰壳壁，也不会因为间隙过大造成气流回流损失，这些细节的设计都直接影响设备实际运行的效率与噪音水平，也是这类通用通风设备结构设计中需要重点校核的部分。
