多级伸缩式液压油缸结构设计

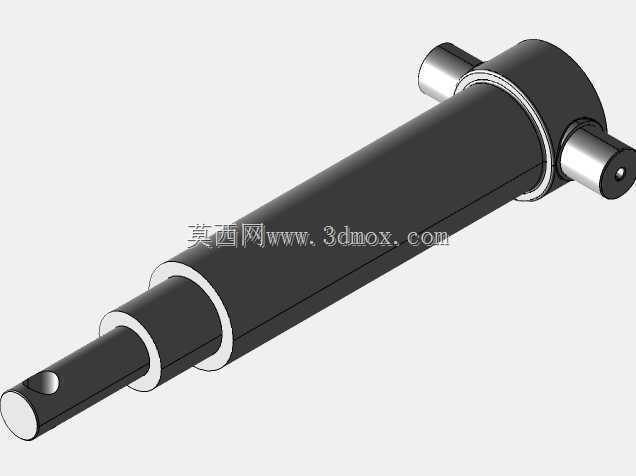

　　在工程起重、高空作业、特种运输车辆的举升机构设计中，多级伸缩液压部件一直是兼顾长行程输出与安装空间限制的核心执行元件，本次呈现的这款多级伸缩结构，针对220巴工作压力、5吨额定载荷的工况做了针对性的结构适配，完全区别于单级油缸的行程局限，能在缩回状态下保持极小的轴向尺寸，伸出时获得数倍于缩回长度的工作行程，完美适配安装空间局促但需要长距离直线推升的作业场景。从结构设计逻辑来看，这款伸缩臂采用了逐级嵌套的套筒式结构，各级缸筒之间采用同轴密封设计，最外层缸筒作为承载基座，底部设置了铰接式安装接口，可直接与设备的主车架基座铰接，匹配作业过程中的角度摆动需求，避免刚性连接带来的侧向应力损伤密封件；最内层的活塞杆顶端同样设置了铰接连接位，

　　与作业端的负载架连接，两端铰接的结构设计能自动补偿安装过程中的微小同轴度误差，降低加工装配的精度要求，同时减少偏载带来的局部磨损。在功能特性层面，这款伸缩结构的各级缸筒伸出顺序遵循负载自适应逻辑，大直径缸筒先动作提供大推力基础输出，随着行程逐级推进，小直径缸筒依次伸出，在保证总推力满足额定载荷要求的前提下，兼顾了长行程末端的动作速度匹配，避免单级大缸体长行程带来的液压流量需求过高问题；各级缸筒的配合面都设置了导向环与耐磨带，不仅能承受作业过程中产生的径向侧向力，还能减少金属面直接接触的磨损，延长密封件的使用寿命，适配户外复杂工况下的长期作业需求。从安装边界尺寸来看，缩回状态下的整体轴向长度控制在紧凑区间，

　　能直接嵌入到专用车辆的副车架空间内，不需要额外占用货箱或作业平台的有效使用空间，伸出后的总行程可满足中高空作业、重载货物举升的行程需求；缸体侧面预留了标准液压油口，可直接与通用液压系统的高压油管连接，油口位置做了防磕碰的凸台保护设计，避免现场安装或作业过程中碰撞损坏油口螺纹。在实际选型适配过程中，这类多级伸缩结构常被用于随车吊的吊臂伸缩驱动、自卸车的货箱举升、高空作业平台的升降驱动、环卫压缩车辆的推铲驱动等场景，设计时需要重点核算各级缸筒的壁厚强度，匹配220巴额定工作压力下的爆破压力安全系数，同时要根据负载的重心变化曲线，校核不同伸出长度下的杆体稳定性，避免长行程伸出时出现杆体弯曲变形；密封结构的选型上要兼顾耐高压、耐温变、

　　抗污染的特性，适配户外作业时液压油温度波动、油液存在少量杂质的实际工况，避免频繁更换密封件带来的维保成本上升。建模过程中对各级嵌套结构的配合间隙做了精准还原，导向环的安装槽、密封件的沟槽尺寸都按照行业通用标准设计，可直接用于后续的工程出图、生产加工参考，也可作为同类液压执行机构设计的结构参考模板，帮助设计人员快速完成多级伸缩油缸的方案迭代，减少从零开始建模的重复工作量，在方案选型阶段就能直观验证安装空间、行程匹配度、连接接口的适配性，提前规避结构干涉、安装位不匹配等设计问题。
