可折叠调平式天文观测支撑三脚架

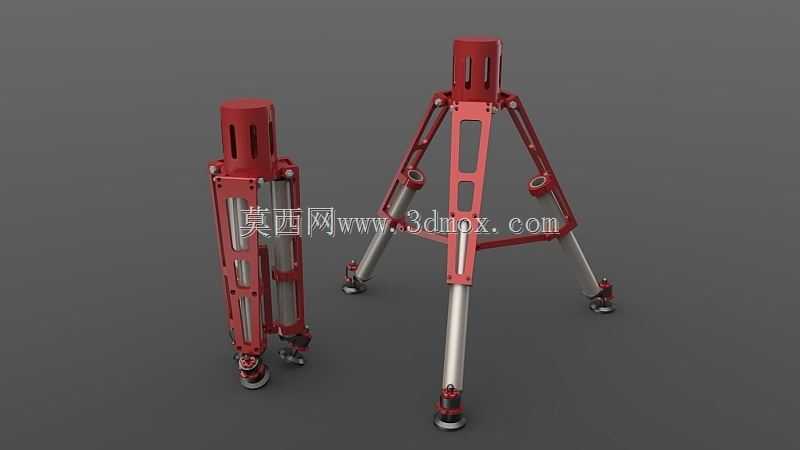

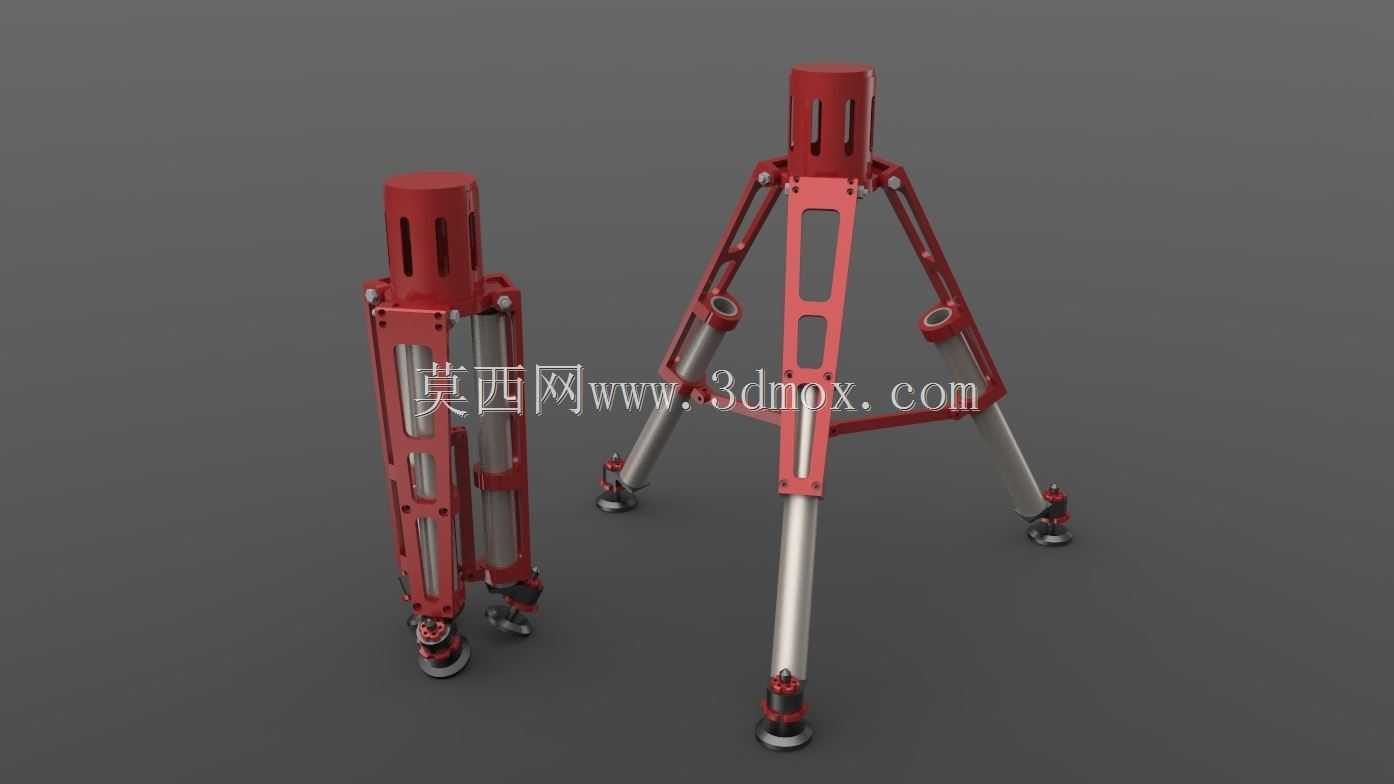

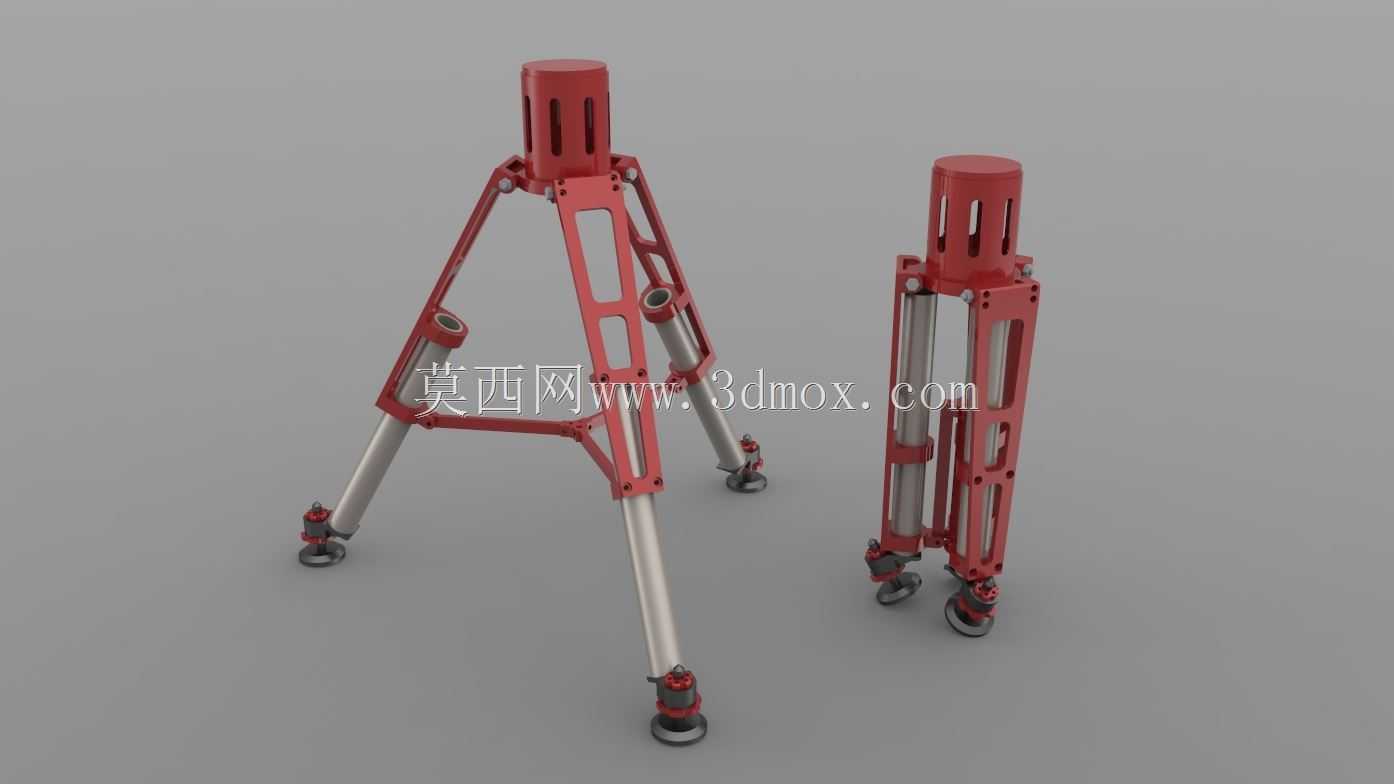

　　这款支撑结构主要面向天文观测场景的设备承载需求，同时可拓展适配重型光学仪器、工业测量设备的户外架设作业，解决传统固定支架在复杂地形下的调平效率低、收纳运输不便的痛点。从结构设计逻辑来看，整体采用三段式可收合腿组设计，单腿集成伸缩调节与末端微调结构，非作业状态下三条支腿可完全收拢至中心柱外侧，收拢后整体呈细长柱状，可直接放入常规设备运输箱，大幅降低户外转场的携带负担。支腿主体采用镂空框架式结构，在保证整体抗弯强度的前提下，尽可能削减非受力区域的材料冗余，单腿的镂空槽沿受力方向排布，既可以降低整体自重，也能减少户外大风环境下的风阻载荷，避免支架在观测过程中出现风致振动影响设备精度。中心承载柱采用等径圆柱设计，顶部预留标准设备安装接口，

　　可适配不同规格的天文望远镜赤道仪、测量云台的安装法兰，接口位置的同轴度公差控制在0.02mm以内，保证承载设备的旋转轴与支架中心轴线重合，减少偏心载荷带来的倾覆风险。三条支腿与中心柱的铰接位置采用阻尼转轴结构，展开时可根据地形任意调整支腿的张开角度，单腿最大张开角度可达45度，最低架设高度可适配地面蹲姿观测需求，最高架设高度可满足站立操作的人机工程要求，支腿的伸缩段采用快锁式结构，拔出锁销即可快速调整支腿的大致长度，锁止后配合末端的微调脚杯实现毫米级的水平精度调节。末端调平脚杯采用球面接触结构，与地面接触的底座带有防滑橡胶垫，在硬质铺装地面、松软泥土地面都能保证足够的摩擦力，脚杯的调节螺杆采用细牙螺纹，单圈调节行程为1mm，

　　可在支腿大致锁止后，通过旋转脚杯完成最终的水平校准，无需反复调整支腿的伸缩长度。从安装边界来看，支架完全展开后，支腿末端形成的支撑圆直径不小于800mm，保证承载15kg以内设备时的静态倾覆系数大于2.5，满足户外突发阵风环境下的稳定性要求；收拢状态下整体直径不大于120mm，长度不超过700mm，可适配绝大多数车载设备箱、户外背包的收纳尺寸。在实际使用场景中，这款支架可在坡度不超过15度的非平整地面完成快速架设，单人操作从收纳状态到完成调平的时间可控制在3分钟以内，相比传统固定式三脚架，调平效率提升60%以上，同时镂空的支腿结构在低温、高海拔环境下不会出现积冰、积雪卡滞伸缩结构的问题，适配高原、荒漠等多种复杂户外观测环境。

　　结构设计过程中，对支腿的铰接位置、伸缩锁止位置都做了等强度校核，在最大承载工况下，支腿的最大弯曲变形量不超过0.1mm，不会因为支架形变导致承载的观测设备出现光轴偏移，中心柱内部预留了走线通道，可将观测设备的供电线、信号线从支架内部引出，避免户外走线缠绕支腿影响操作。支腿的表面采用硬质阳极氧化处理，耐磨性能优异，反复伸缩、开合不会出现表面涂层脱落的问题，铰接位置的转轴采用不锈钢材质，在高湿度、盐雾环境下也不会出现锈蚀卡滞，可满足长期户外使用的可靠性要求。
