天文观测用楔形调节座与三脚支撑结构

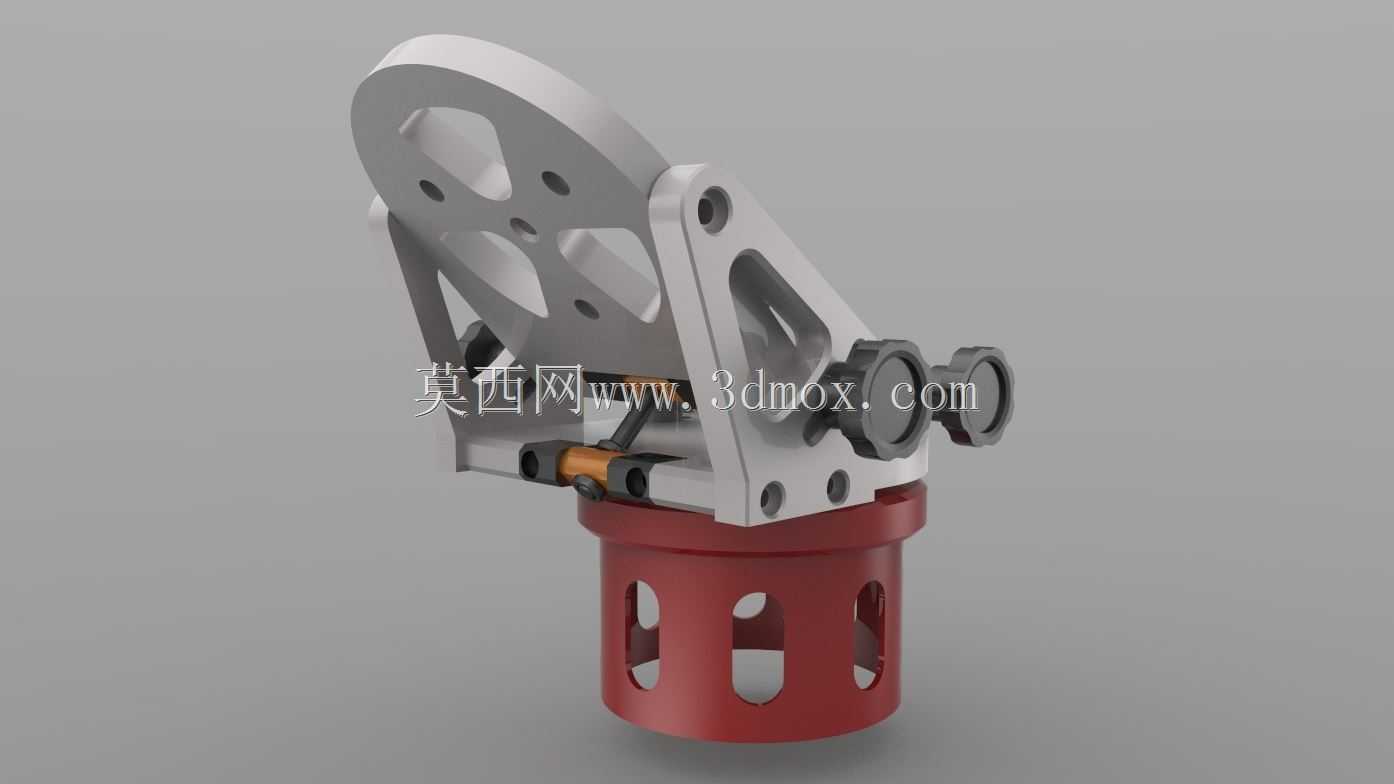

　　这套支撑调节结构主要服务于业余及专业天文观测场景，适配中小口径天文望远镜、导星镜等观测设备的架设需求，解决常规三脚架无法实现的纬度精准匹配、设备水平微调、多向角度锁止的实际使用痛点，在户外观测、固定观测台站临时架设、天文科普活动设备部署等场景下都能发挥作用。不同于常规摄影三脚架的快装结构，该楔形座采用多旋钮独立调节的设计思路，上部的安装面板预留了多组标准安装孔位，可兼容不同规格的望远镜鸠尾板，孔位的间距经过匹配测算，能覆盖市面主流中小口径折射、反射式望远镜的安装尺寸，避免用户额外加工转接板的麻烦。下部的红色基座为三脚架对接端，采用标准的3/8英寸通用对接螺孔规格，可直接适配多数专业天文三脚架、赤道仪基座的安装接口，

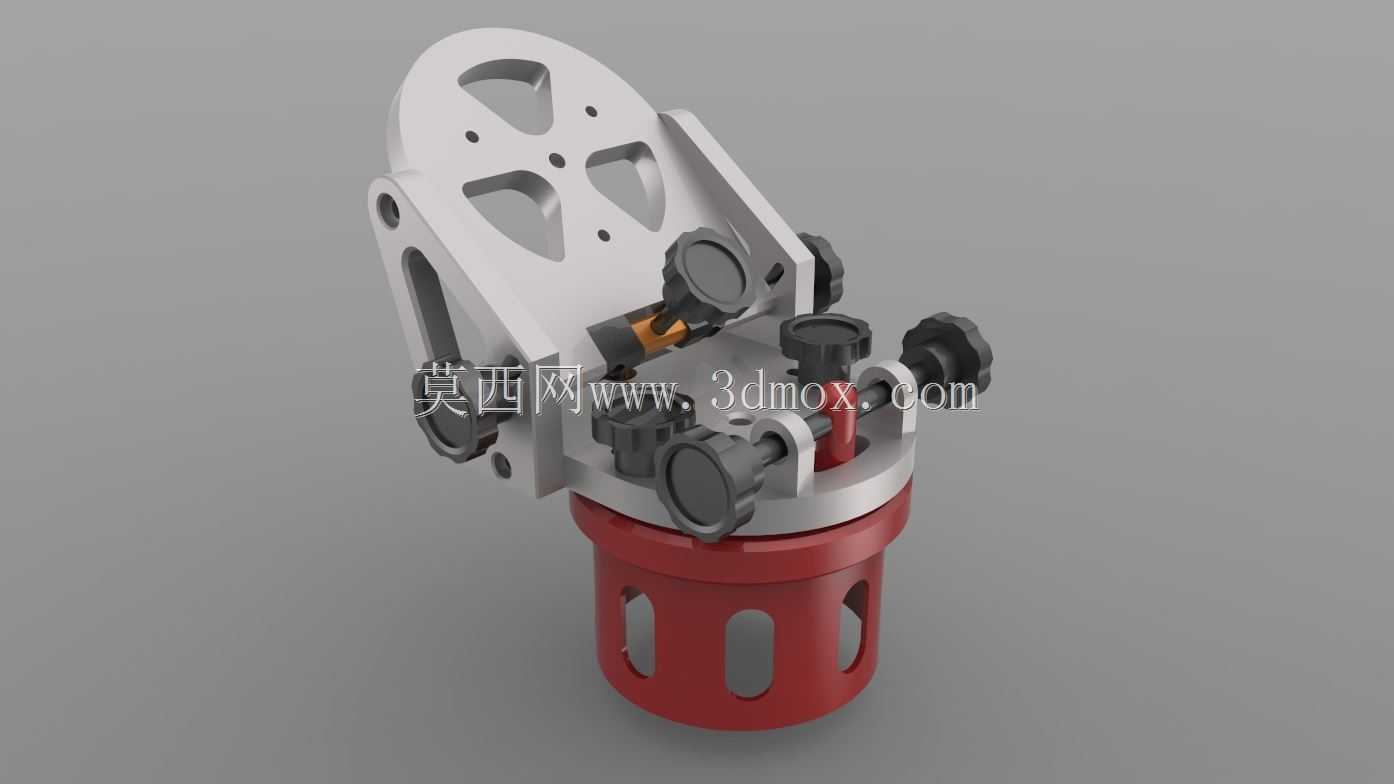

　　基座侧壁开设的长圆形镂空槽，一方面是为了降低整体结构重量，方便户外携带时减少负重，另一方面也能在低温、高湿的户外观测环境下减少结构件的积露面积，避免露水凝结渗入连接缝隙造成旋钮卡滞。调节结构部分采用了多组手拧旋钮的布局，分别对应水平方位微调、俯仰角度粗调、俯仰角度锁止、水平泡校准等功能，每个旋钮的握持部分都做了滚花防滑处理，即便在冬季佩戴薄款防寒手套操作，也能顺利完成锁紧与调节动作，不会出现打滑拧不动的情况。楔形座的倾斜调节范围覆盖了0到65度的俯仰区间，可匹配国内绝大多数地区的地理纬度，安装望远镜后无需额外添加纬度调节垫片，就能让设备的极轴对准北天极，满足天文摄影中长时间曝光跟踪的精度要求。结构的受力设计经过优化，

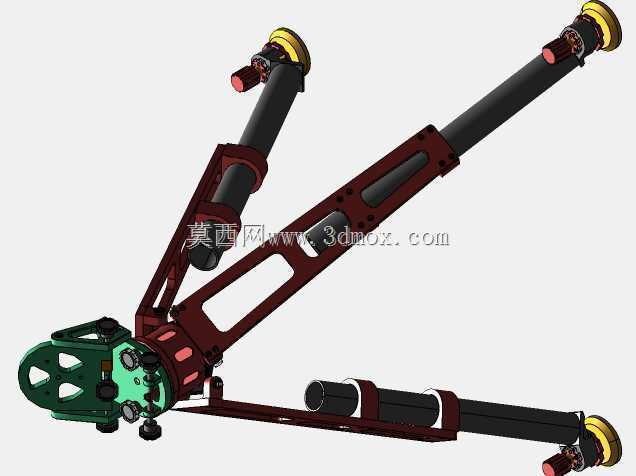

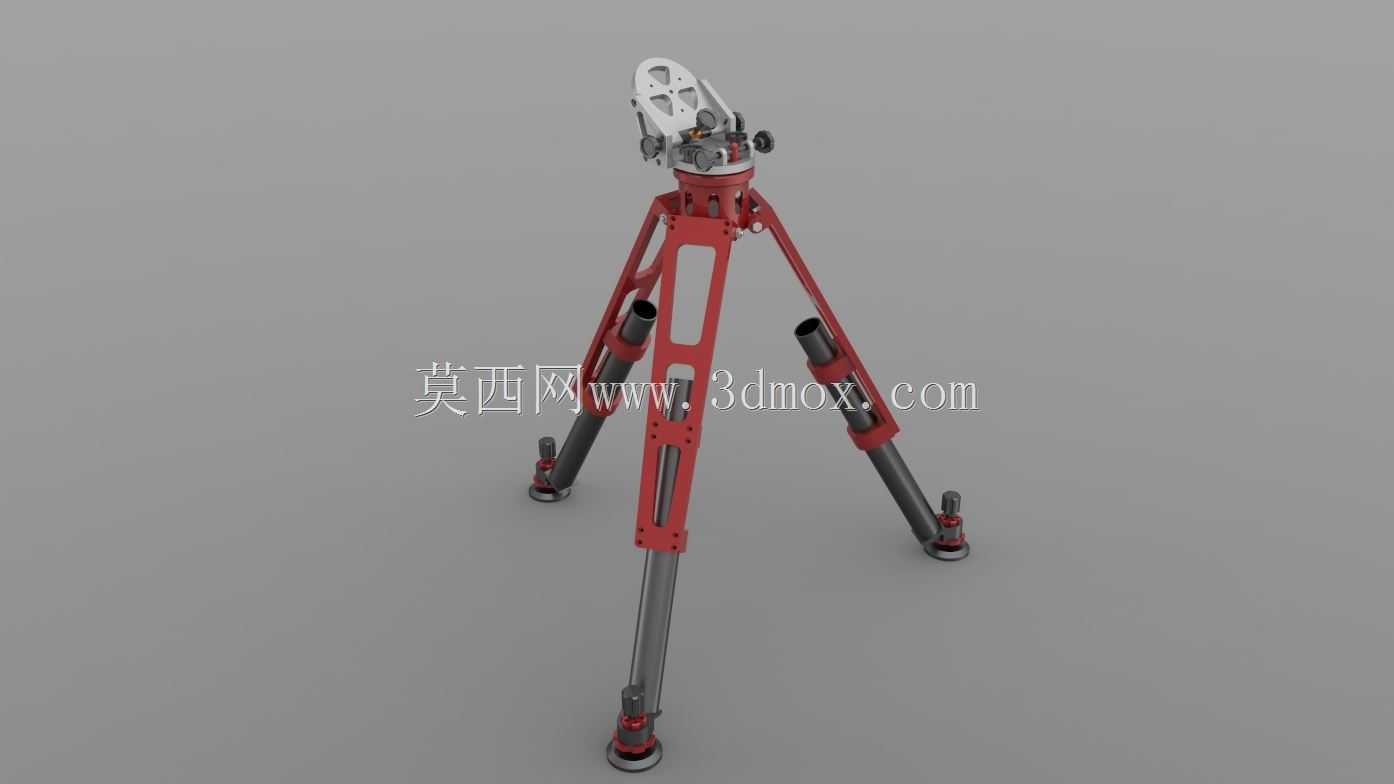

　　上部安装面板的承重区域做了加厚处理，支撑臂采用三角形镂空的筋板结构，在控制整体重量不超过1.2千克的前提下，可稳定承载8千克以内的观测设备，不会出现低头、侧偏的形变问题。连接部位的转轴采用了耐磨的聚四氟乙烯衬套，长期调节使用也不会出现旷量，保证角度调节的顺滑度与锁止后的刚性，避免大风天气下设备出现抖动影响观测或拍摄效果。三脚架对接端的止转结构采用了端面齿咬合的设计，锁紧后楔形座与三脚架之间不会出现相对转动，即便设备重心偏置，也能保证整体结构的稳定性。在实际使用中，用户可先通过三脚架的支腿调节完成大致水平校准，再通过楔形座上的两个正交水平泡完成精准水平调整，之后松开俯仰锁止旋钮，将楔形座的倾斜角度调整到与观测点纬度一致的数值，

　　锁止后即可安装望远镜进行后续的极轴校准工作，相比常规的L型支架，这种楔形结构的调节路径更短，锁止后的结构刚性更强，能有效减少跟踪过程中的设备漂移。结构的所有外露金属件都做了阳极氧化处理，具备基础的防刮、防腐蚀能力，可适应海边、高海拔等不同户外环境的使用需求，调节旋钮内部的锁紧螺杆采用不锈钢材质，长期使用也不会出现生锈卡滞的问题，维护成本极低。
