124mm直径Vixen规格天文望远镜OTA抱环

　　这套适配124mm直径镜筒的OTA抱环结构，核心服务于业余及专业天文观测场景下的镜筒固定需求，是折射式、折反射式天文望远镜镜身与赤道仪、经纬仪基座连接的核心承载部件。日常野外观测、固定台站长期部署的场景中，镜筒需要反复拆装调整角度，抱环的夹持可靠性直接决定观测过程中镜筒是否会出现滑移、光轴偏移的问题，不少天文爱好者自行搭建观测设备时，常因抱环夹持力不足、适配性差导致观测中目标脱靶，甚至大重量镜筒下坠损坏目镜或调焦座组件，这套结构的设计正是针对这类实际使用痛点展开。

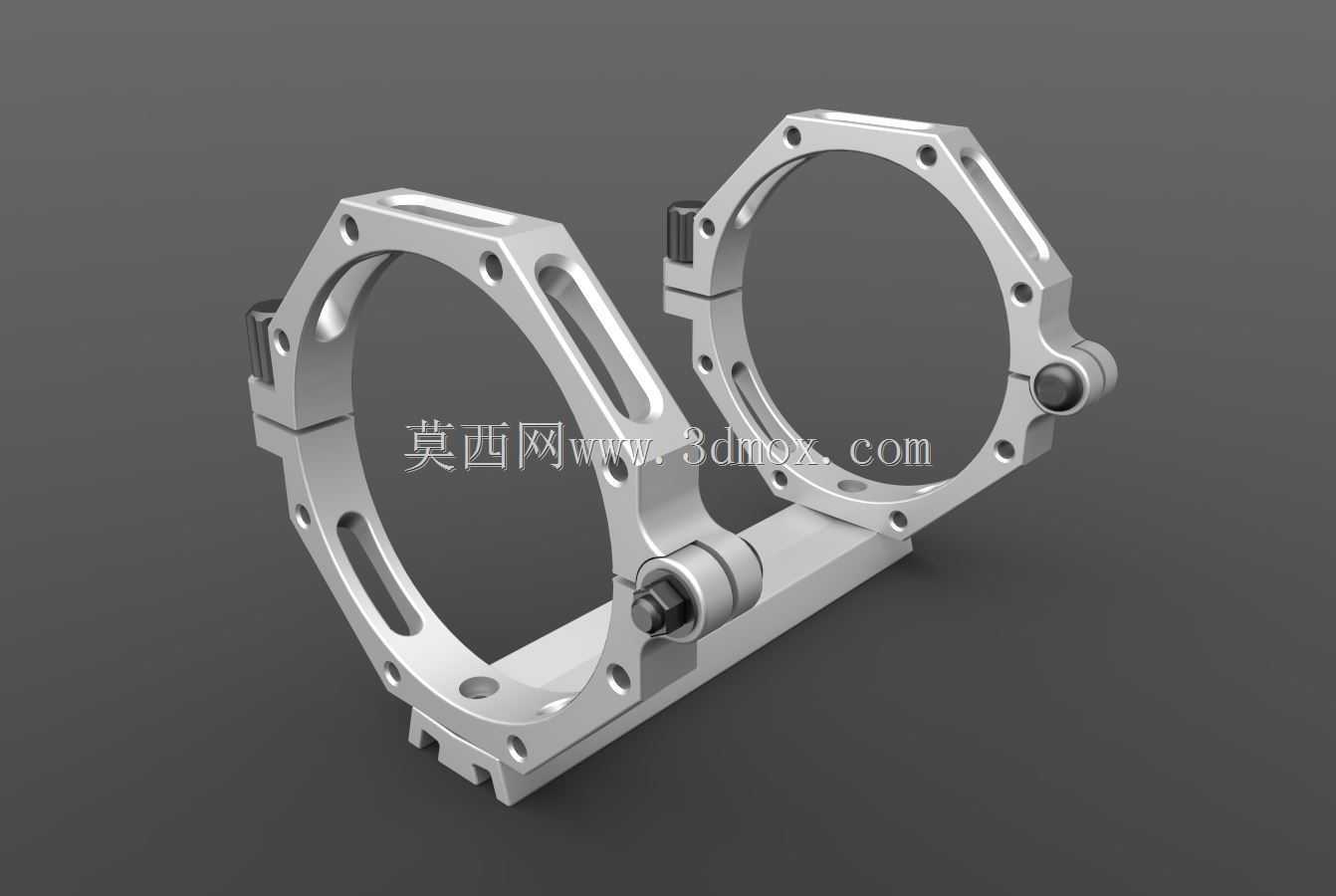

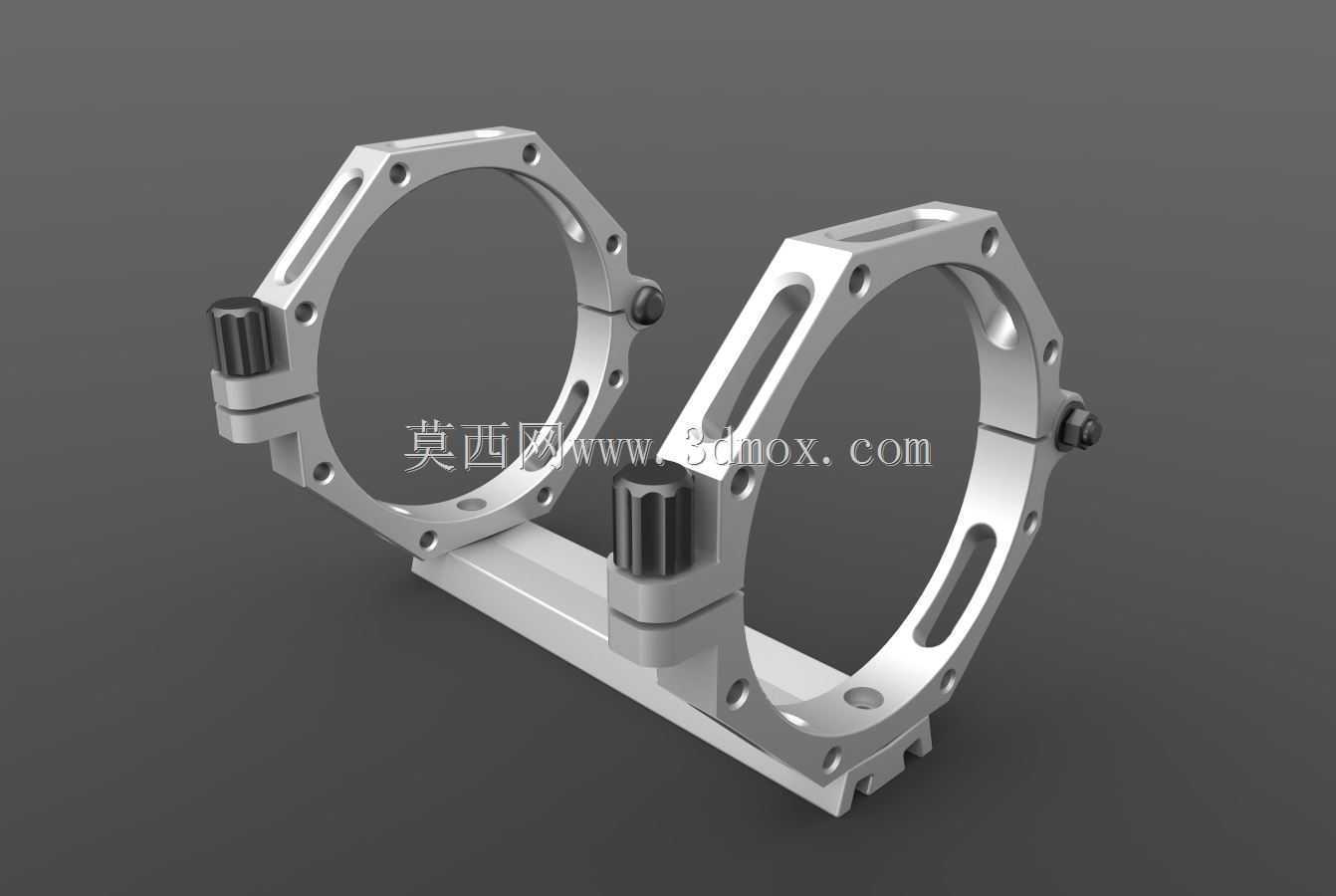

　　从功能特性来看，整套结构采用对称双抱环加一体式连接底座的布局，区别于单抱环仅能提供单点支撑的缺陷，双环沿镜筒轴向分布的支撑点可以将镜筒的重量均匀分散，避免长焦距镜筒因单点夹持产生的形变，尤其是薄壁金属镜筒或者碳纤维镜筒，局部受力过大很容易造成镜筒圆度超差，直接影响光学系统的成像精度。抱环的内圈做了适配124mm外径的圆弧面，实际装配时可以在接触面粘贴毛毡或橡胶垫片，既可以增大摩擦系数防止镜筒转动，也能避免硬质金属直接接触刮花镜筒表面的阳极氧化层或者漆面。每个抱环上都设计了快拆锁紧结构，通过侧面的手拧旋钮即可调整抱环的开合程度，不需要额外工具就能完成镜筒的拆装，在野外更换不同焦距镜筒、调整镜筒前后平衡的时候，操作效率比传统螺栓锁紧的抱环高很多，冬季低温环境下戴防寒手套也能顺利完成锁紧操作。

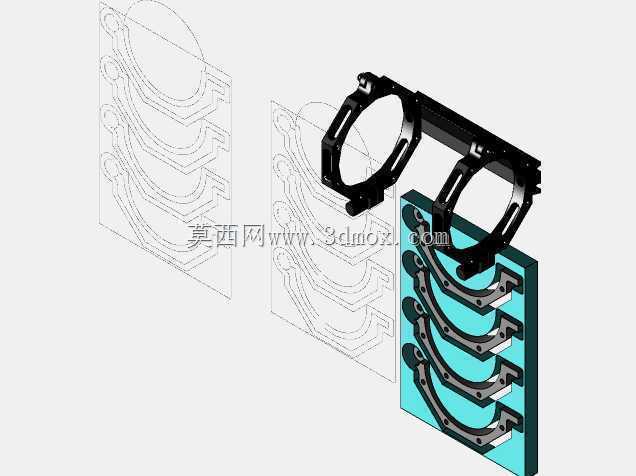

　　设计思路上，这套结构没有采用传统抱环的整圆切削方案，而是做了轻量化的镂空设计，在抱环的非受力区域开设了长条形减重槽，在保证整体结构刚性的前提下尽可能降低自身重量，减少赤道仪的负载压力——天文观测设备的每一分多余重量，都会提升赤道仪的跟踪精度要求，尤其是长时间深空摄影时，赤道仪的负载余量直接影响导星精度，过重的抱环组件会挤占镜身、相机、导星镜的重量配额。连接两个抱环的底座直接集成了Vixen规格的鸠尾板接口，也就是行业内俗称的Vixen stile导轨，这种导轨是中小型天文设备的通用安装标准，燕尾槽的角度、尺寸完全适配市面上绝大多数入门及中端赤道仪、经纬仪的鸠尾座，不需要额外加装转接板就能直接安装，避免了多层转接带来的连接间隙和刚性损失。底座与两个抱环之间采用铰接结构，抱环可以沿铰接轴小范围转动，适配不同长度的镜筒安装需求，也能在镜筒存在微小加工误差时自动调整贴合度，避免强行锁紧导致的结构内应力。

　　外形尺寸与安装边界方面，抱环的内孔直径严格匹配124mm的镜筒外径，夹持范围可以通过锁紧旋钮微调，适配外径在122mm到126mm之间的镜筒安装，不需要额外加工衬套。两个抱环的中心距预留了足够的调整空间，连接底座上的长槽孔允许用户根据镜筒的重心位置调整两个抱环的间距，确保镜筒安装后的重心落在鸠尾板的中心位置，避免赤道仪单侧受力过大影响跟踪精度。整体结构的安装基准面为底座下方的Vixen导轨面，装配时只需要将导轨滑入赤道仪的鸠尾座，拧紧鸠尾座的锁紧螺丝即可完成整套设备的固定，导轨上预留的防滑槽可以增大锁紧时的摩擦力，防止大角度俯仰观测时整套镜筒出现滑移。抱环上预留的多个M4螺纹孔，可以用来加装导星镜支架、寻星镜支架、调焦座电动组件等附加配件，不需要在镜筒上额外打孔，避免破坏镜筒的密封性能和结构强度。

　　实际使用中，这套抱环结构的受力路径经过了明确优化，镜筒的重量通过抱环的圆弧接触面传递到抱环本体，再通过两侧的铰接轴传递到底座，最终通过Vixen导轨传递到赤道仪基座，整个传力路径没有应力集中的薄弱点，即使搭载3kg以内的镜筒及附属配件，也不会出现结构变形的问题。区别于市面上很多3D打印的自制抱环刚性不足、低温下易脆裂的问题，这套金属加工的抱环结构可以在-20℃到40℃的户外环境下稳定工作，不会因为环境温度变化产生尺寸形变导致夹持力下降。对于结构设计从业者来说，这套结构的设计思路也可以延伸到其他圆柱形部件的固定场景，比如光学实验平台的镜筒固定、工业检测设备的镜头夹持，只需要调整内孔直径和底座的安装接口，就能快速适配不同的使用需求，其镂空减重、快拆锁紧、集成标准接口的设计逻辑，也符合当前精密光学支撑部件轻量化、通用化的设计趋势。
