天文观测用导向镜支撑调节装置

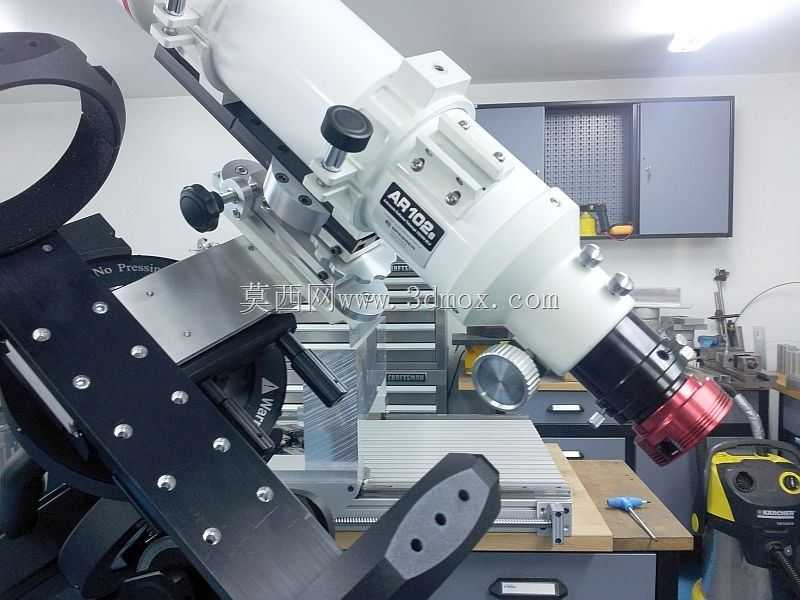

　　在天文观测尤其是天文摄影作业场景中，导向镜的支撑稳定性与调节精度直接决定了长时间曝光下的星点成像质量，这套支撑调节装置正是为适配中小口径天文导向镜的搭载需求开发的专用结构件。从实际使用场景出发，天文摄影往往需要在户外观测环境下连续作业数小时，环境温度变化、风载扰动、赤道仪跟踪误差都需要导向镜支架具备足够的刚性与微调能力，才能保证导向镜光轴与主镜光轴保持稳定平行，避免导星过程中出现星点拖线、偏移的问题。

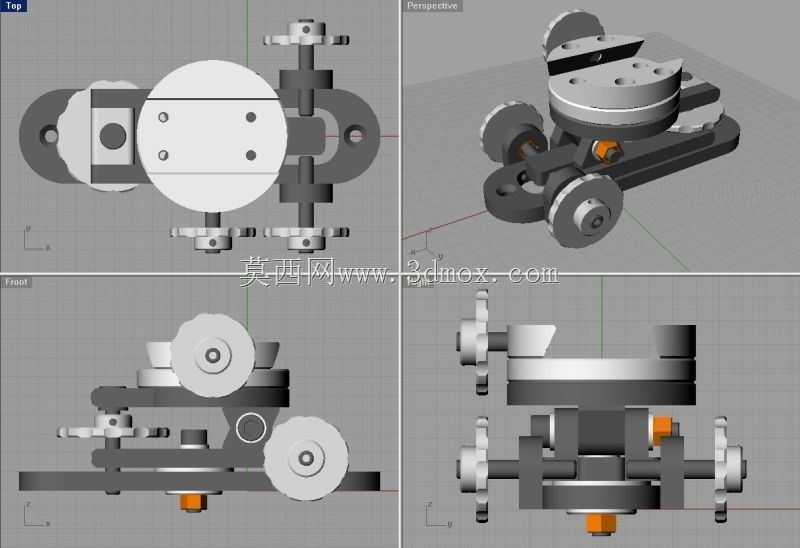

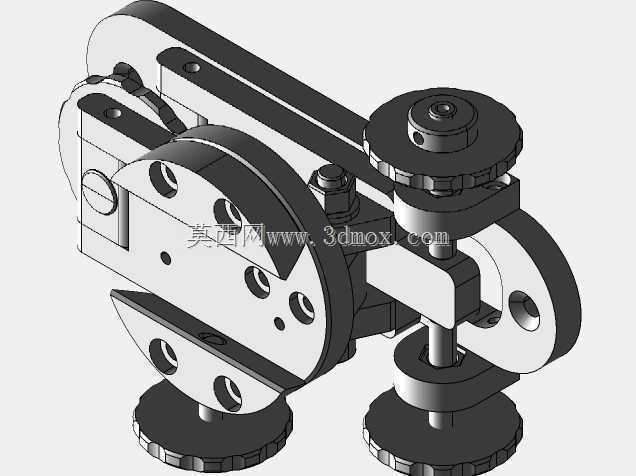

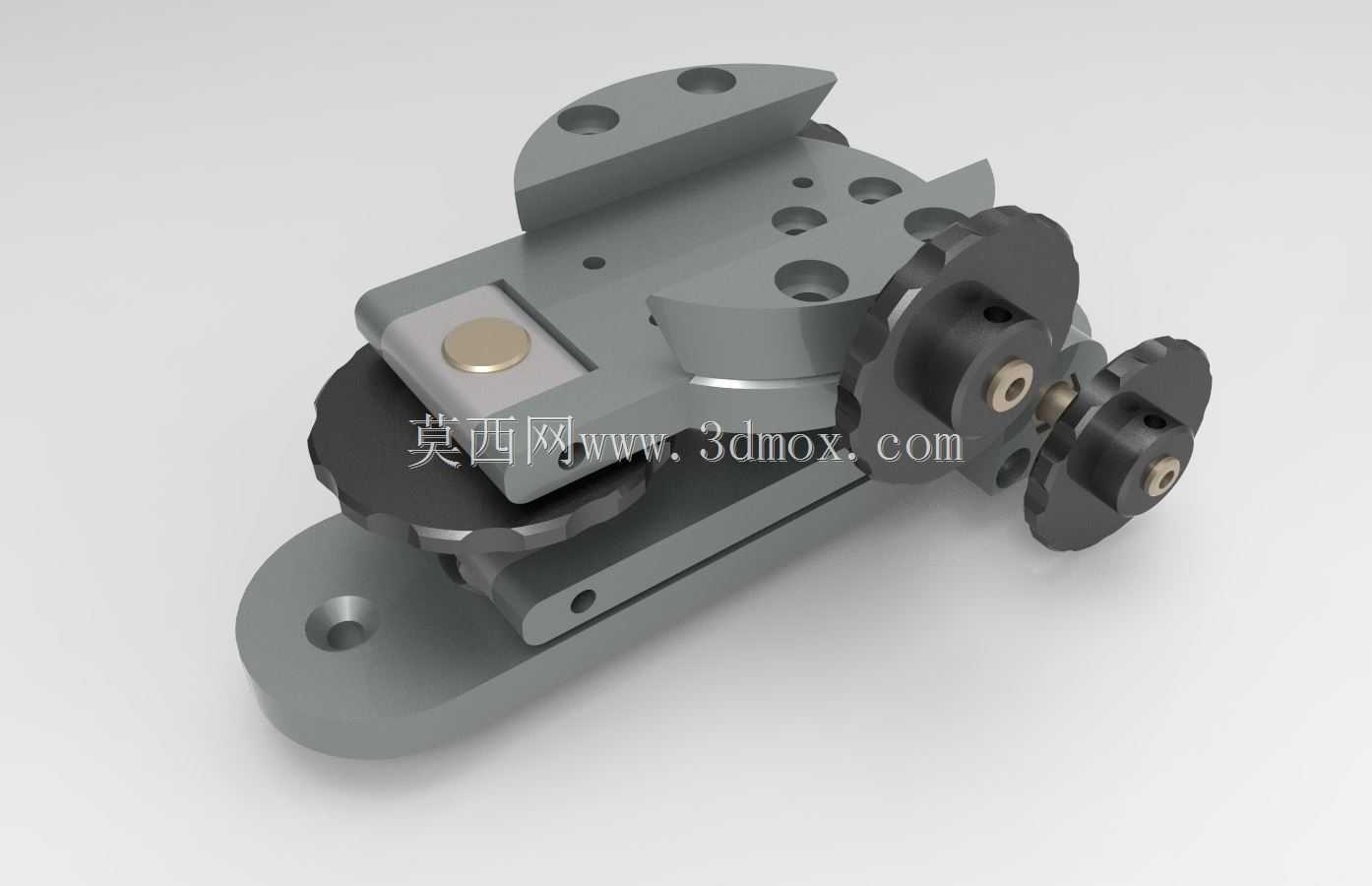

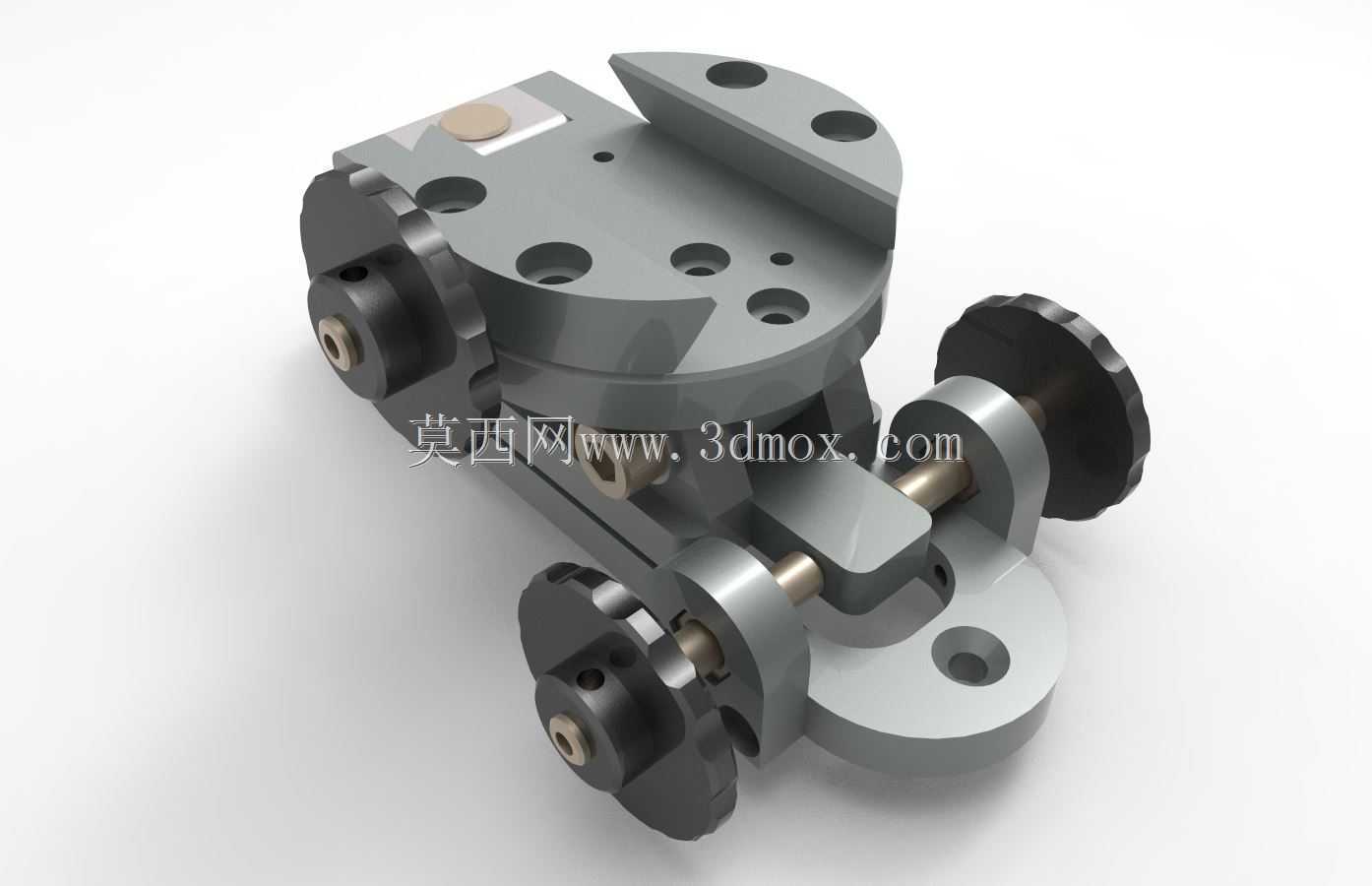

　　这套装置的核心功能是实现导向镜的多自由度微调与可靠锁紧，整体采用上下双层板式结构搭配三组调节旋钮组件，上层安装板用于直接固定导向镜镜身，板面上预留的多组不同孔径安装孔可适配不同规格的导向镜抱箍安装需求，安装孔位的排布兼顾了常见的30mm至50mm口径导向镜的安装孔距，无需额外加工转接板即可完成快速装配。下层底座用于与赤道仪或者主镜镜身的鸠尾板连接，底座上的定位槽与安装孔可匹配标准天文配件的安装接口，保证整体连接的同轴度。

　　设计过程中优先考虑了调节操作的便捷性与锁紧后的刚性，三组调节旋钮呈120度均匀分布在上下层板之间，每个旋钮组件都集成了粗调与细调结构，旋钮外圈的滚花结构在戴薄手套的冬季观测场景下也能顺畅操作，旋钮内部的螺纹副采用细牙设计，单圈调节对应的光轴偏角控制在分级以内，满足导星过程中的微米级光轴校准需求。每个调节旋钮旁都设置了对应的锁紧结构，完成光轴校准后可直接锁死调节位置，避免观测过程中因为震动或者温度形变导致的光轴偏移。

　　从安装边界来看，整套装置的整体高度控制在合理范围内，不会因为支架过高导致导向镜重心偏移，增加赤道仪的负载负担；底座的安装孔位间距符合标准天文配件的通用尺寸，可直接固定在常见的鸠尾板、主镜镜箍或者导星环上，不需要额外定制转接配件。上层安装板的有效安装区域覆盖了绝大多数民用级导向镜的安装尺寸，板面上的异形避让槽既减轻了整体重量，又为导向镜的线缆、调焦结构预留了足够的操作空间，不会出现安装后部件干涉的问题。

　　结构材质选择上，主体承力板件采用高强度铝合金加工，表面做硬质阳极氧化处理，既保证了结构刚性，又能适应户外高湿度、大温差的使用环境，避免长期使用出现锈蚀、形变问题；调节旋钮采用耐磨工程材料与金属嵌件结合的结构，既保证了旋钮操作的手感，又避免了金属螺纹长期磨损出现的调节间隙。所有活动连接部位都预留了润滑脂填充空间，在低温环境下也不会出现调节卡顿的问题。

　　在实际装配调试逻辑上，这套支架不需要复杂的预调流程，初次安装时只需要先将底座固定在承载平台上，再将导向镜固定在上层安装板，通过三组旋钮的配合调节即可快速完成光轴的粗对准，后续每次外出观测只需要做小幅微调即可满足导星精度要求。锁紧结构的操作力经过优化，不需要使用额外工具，徒手即可完成可靠锁紧，同时不会因为锁紧力过大导致板件形变影响光轴精度。整套结构没有冗余的设计部件，所有结构特征都服务于导星支撑与调节的核心需求，在保证强度与精度的前提下尽可能控制了整体重量，不会给天文观测整套设备增加过多的负载负担。
