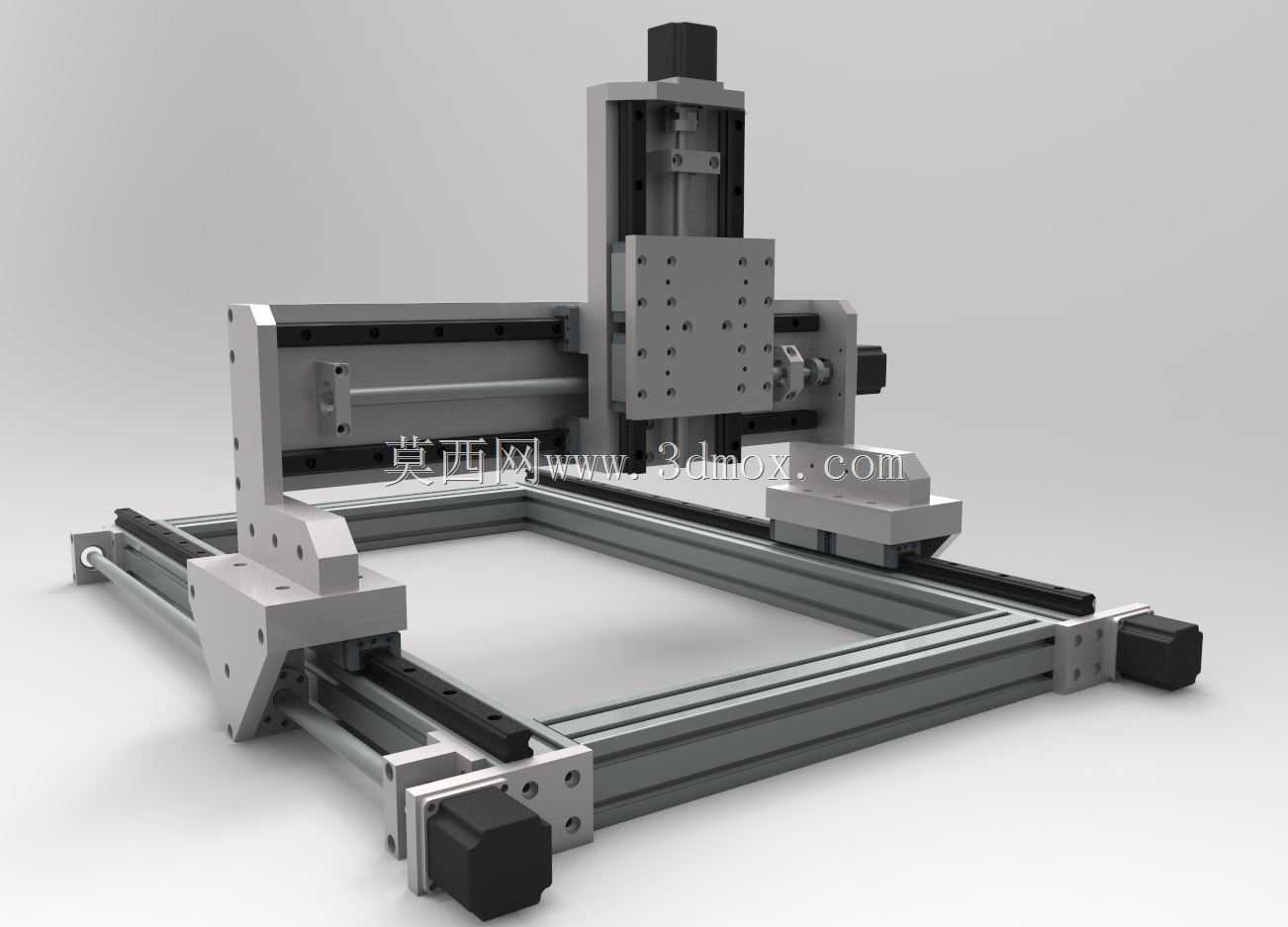

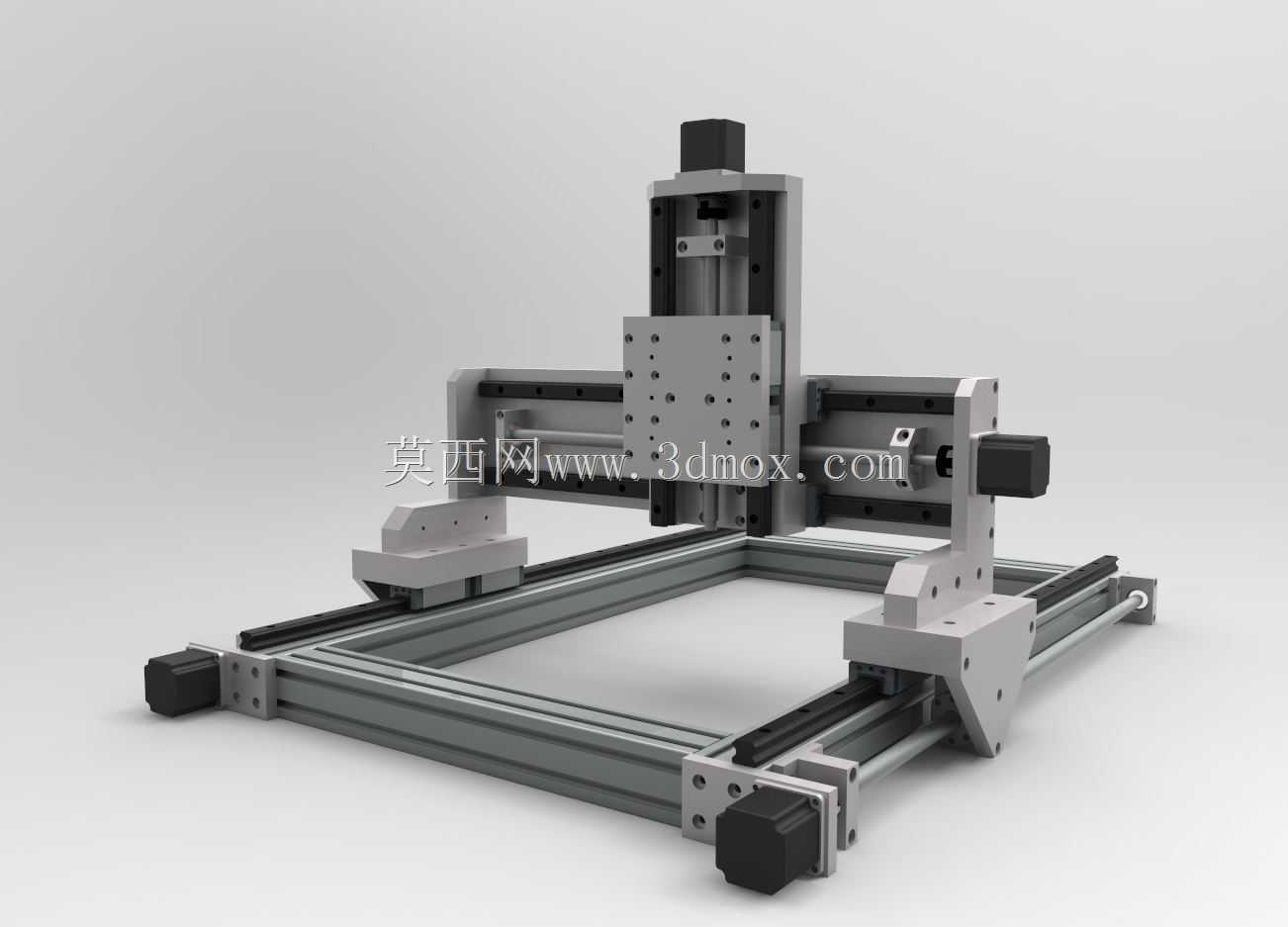

挤压铝框架数控铣刨机承载机架结构

　　在小型精密加工场景中，这类机架是桌面级数控铣刨设备的核心承载基体，主要面向小尺寸非金属件、软金属件的铣削、刨削、轻量雕刻加工需求，常见于高校实验室样件试制、小型加工坊个性化零件生产、创客群体DIY加工设备搭建等场景，区别于工业级重型机床的铸铁焊接机架，该结构在保证加工刚性的前提下，大幅压缩了设备整体自重与占地空间，适配小空间内的精密加工作业需求。从实际使用维度看，机架承担着全设备的载荷传递与运动导向功能，X、Y、Z三个轴向的运动部件全部依托机架的安装基准完成装配，加工过程中切削力会通过运动组件传导至框架结构，因此框架的形位公差直接决定了最终的加工精度，设计阶段需要重点控制各安装面的平面度、导轨安装基准的平行度与垂直度，

　　避免装配后出现运动卡滞、加工面振纹等问题。该机架采用挤压铝型材作为主体框架材料，相比传统钢板焊接机架，挤压铝型材自带的标准安装槽可以省去大量焊接、铣削加工工序，装配时仅需通过配套角件、螺栓即可完成框架拼接，装配效率提升明显，同时铝型材的抗振阻尼特性能够吸收一部分加工过程中的高频振动，减少刀具振颤对加工表面质量的影响，适合轻载切削的作业场景。传动系统配置上，三个轴向均采用RM16_05规格滚珠丝杠作为传动部件，配合HSR20系列直线导轨承担运动导向与载荷承载，相比普通光轴导向结构，HSR20导轨的额定动载荷更高，能够承受切削过程中的倾覆力矩，保证运动过程中的直线度精度；驱动端适配nema23规格步进电机，安装位预留了标准电机法兰接口，

　　可直接通过联轴器与丝杠端部连接，无需额外设计转接支架，降低了装配调试的难度。设计思路上，该机架采用龙门式双Y轴驱动布局，Y轴两根导轨平行布置在框架底部两侧，X轴横梁横跨在两个Y轴滑块之上，Z轴滑台安装在X轴滑块上，这种布局的优势在于Y轴驱动对称布置，运动过程中横梁受力均匀，不会出现单驱结构常见的横梁偏摆问题；框架的型材拼接处均设计有加强角码安装位，在受力集中的电机安装座、导轨端部限位位置，额外增加了加厚安装块，避免长期往复运动后型材连接位置出现松动偏移。从安装边界来看，该机架整体占地尺寸适配桌面放置需求，底部框架的型材端面预留了脚轮或者可调支撑脚的安装螺纹孔，用户可根据使用场景选择移动或者固定安装方式；

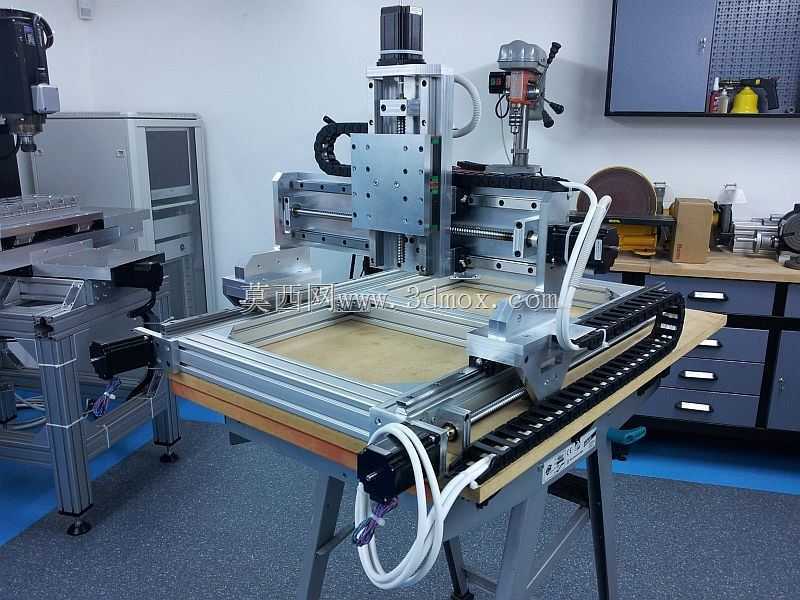

　　各轴向的行程范围由导轨长度与丝杠有效行程决定，设计时在各轴运动极限位置预留了限位开关安装位，可搭配硬限位与软限位双重保护，避免运动超程造成部件碰撞损坏。装配过程中需要注意，铝型材框架拼接完成后需要先进行框架找正，保证两Y轴导轨的安装基准面共面、平行度控制在0.05mm/m以内，再依次安装导轨、丝杠、电机组件，装配完成后需要手动盘动各轴丝杠，确认运动全程无卡滞、阻尼均匀后再进行电控部分的接线调试；Z轴滑台的安装板预留了标准主轴安装孔位，可适配不同功率的高速电主轴，用户可根据自身加工材质的需求更换对应主轴，无需对滑台结构进行二次修改。在实际加工场景中，这类机架可承担亚克力、PCB板、软铝、木材等材质的加工任务，由于框架自重较轻，不适合进行大切深、大进给的重载钢件切削，若有更高刚性需求，可在框架底部增加加重钢板配重，进一步提升设备运行稳定性。
