偏心活塞行程调节机构装配结构设计

　　这套偏心活塞行程调节机构，主要面向需要往复行程精准调控的流体控制、小载荷往复驱动场景，常见于小型计量泵送设备、工位节拍可调的气动执行单元、实验台流体配比装置这类对活塞位移精度有明确要求的工况中。从实际使用逻辑来看，这类机构的核心作用是在不更换动力源、不调整驱动电机转速的前提下，通过偏心结构的位置微调改变活塞的往复运动行程，以此匹配不同工况下的流量输出、推送距离需求，相比传统固定行程的活塞结构，能大幅拓展单台设备的工况适配范围，减少设备改型的零件更换成本。

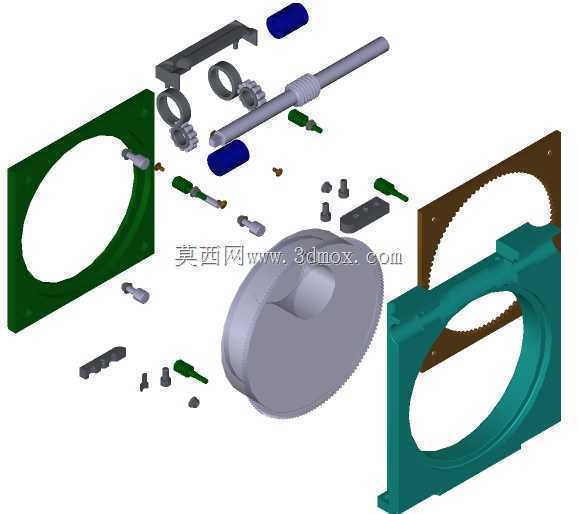

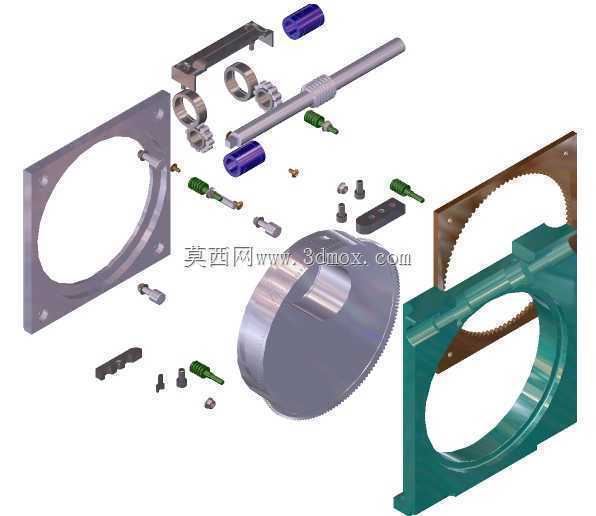

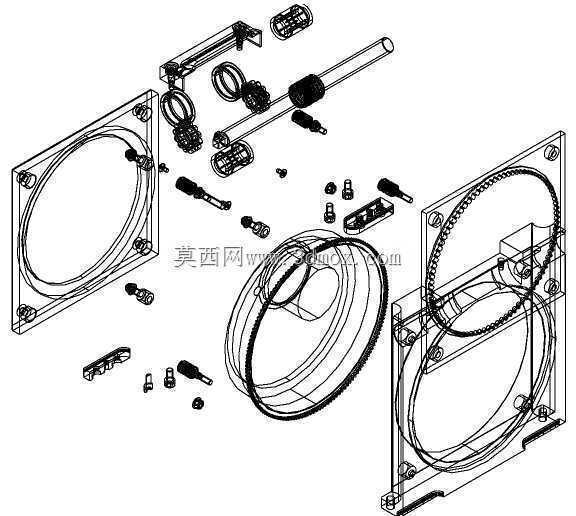

　　从结构设计思路上拆解，整套机构采用模块化分层装配逻辑，主体承载框架采用双侧板定位结构，两块平行安装的方形承载板通过定位销与紧固件完成刚性连接，所有传动、调节、活塞组件都依托双侧板的安装孔位完成定位，这种设计的优势在于装配时可以先在单侧板上完成所有零件的预装，再合装另一侧板，大幅降低装配难度，同时后期维护时只需拆开单侧板就能完成内部易损件的更换，不需要完全拆解整个机构。核心的偏心调节部分采用偏心环配合齿圈的传动结构，大直径齿圈通过轴承定位在侧板的中心安装位，偏心环嵌套在齿圈的偏心安装槽内，通过微调齿圈的周向位置，就能改变偏心环的旋转中心偏移量，进而改变与偏心环连接的活塞推杆的往复行程范围，这种调节方式属于无级调节范畴，行程调整过程平滑无卡滞，调整到位后通过侧边的锁紧螺钉就能完成位置固定，避免运行过程中出现行程漂移。

　　活塞组件部分采用导向套配合密封件的结构设计，活塞推杆穿过安装在框架上的导向套做往复直线运动，导向套采用自润滑材质嵌装在框架的安装孔内，既可以保证推杆运动的直线度，减少径向窜动带来的密封件磨损，也能降低往复运动的摩擦阻力，延长整套机构的无故障运行时间。所有连接紧固件都采用标准内六角圆柱头螺钉，配合防松垫圈完成紧固，在有振动的运行工况下也能避免连接松动。传动部分的齿轮啮合间隙经过设计预留，既不会因为间隙过大出现传动回差，也不会因为间隙过小导致运行卡滞、齿轮磨损加快。

　　从安装边界来看，整套机构的主体外形为方形框架结构，安装孔位预设在双侧板的四个角位置，安装时可以通过螺栓直接固定在设备的安装基面上，不需要额外设计复杂的转接支架；活塞推杆的伸出端预留了标准外螺纹连接位，可以直接连接负载推头、活塞头这类执行端零件，不需要二次加工转接结构。机构的动力输入轴从侧板一侧伸出，可以通过联轴器直接连接减速电机、手动调节手柄这类动力输入部件，输入轴的中心高与框架安装基面的尺寸经过统一设计，匹配常规小型驱动电机的安装中心高，减少选型时的适配工作量。

　　在实际选型应用时，需要注意这套机构的行程调节范围与偏心环的偏心量直接相关，设计时已经根据常用工况匹配了对应的偏心量，覆盖多数小流量调节、短行程往复驱动的需求，如果有特殊行程需求，只需要更换对应偏心量的偏心环就能完成适配，不需要改动其他主体结构，零件互换性较强。整套机构的所有运动副都预留了润滑脂填充空间，出厂装配时填充低温润滑脂后，在常规工况下可以长时间不需要补充润滑，降低日常维护的工作量。密封件采用通用标准规格的密封圈，后期更换时可以直接采购标准件，不需要定制特殊规格的密封配件，进一步降低后期使用成本。
