33.6kg级工业设备承载结构支撑构件

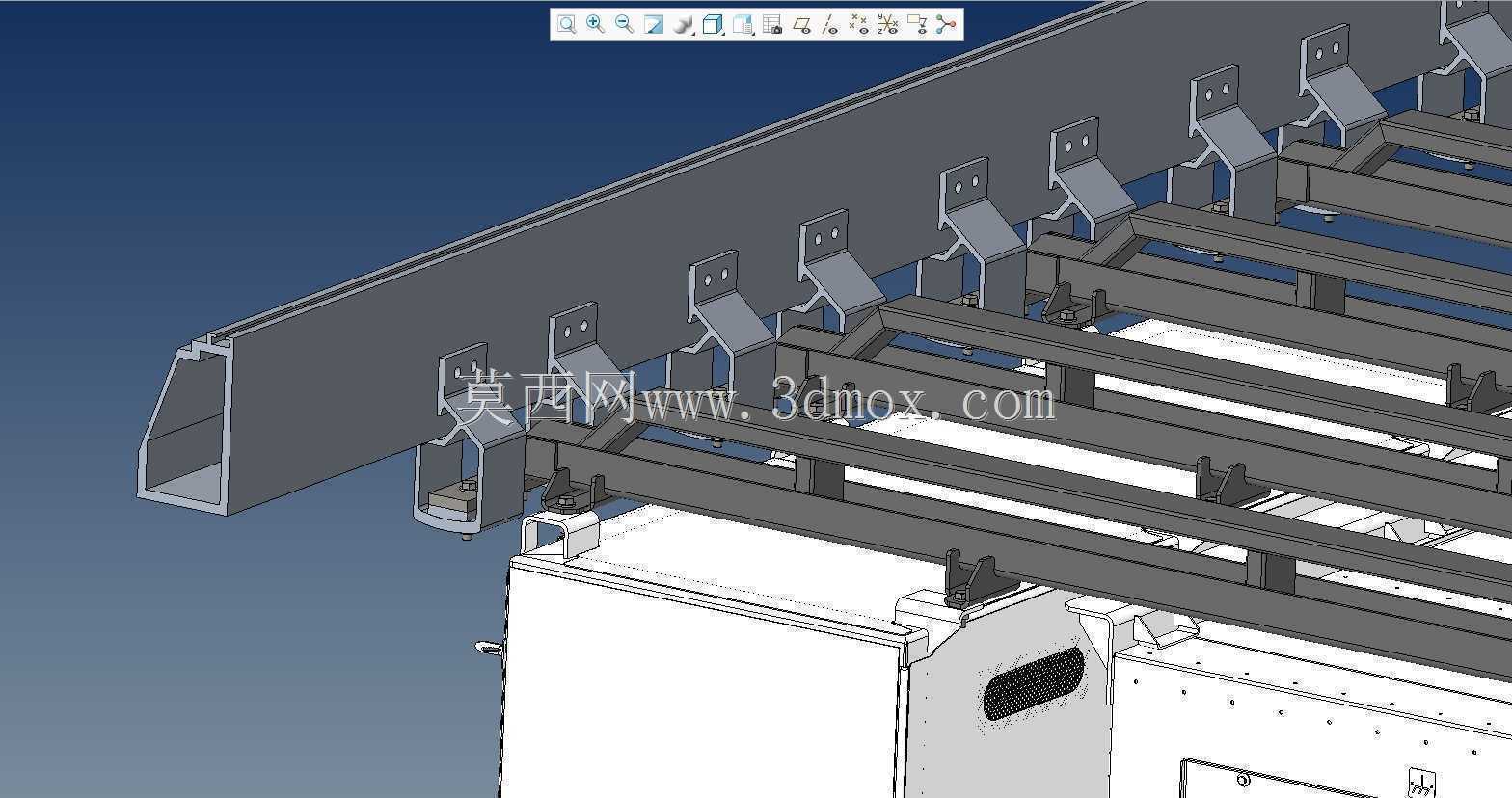

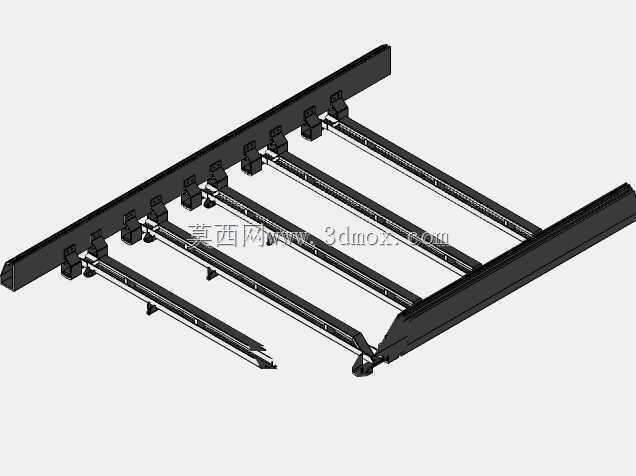

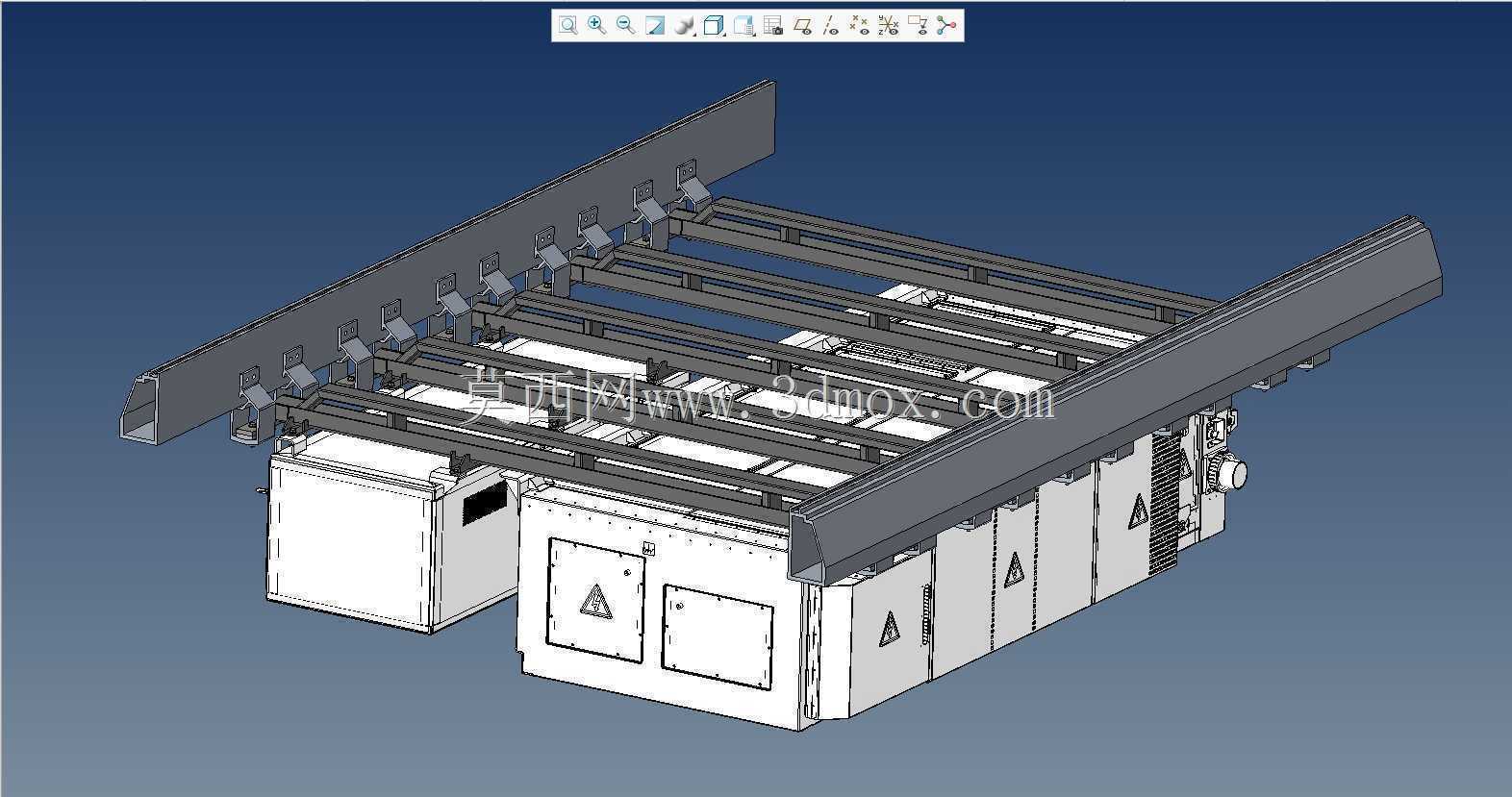

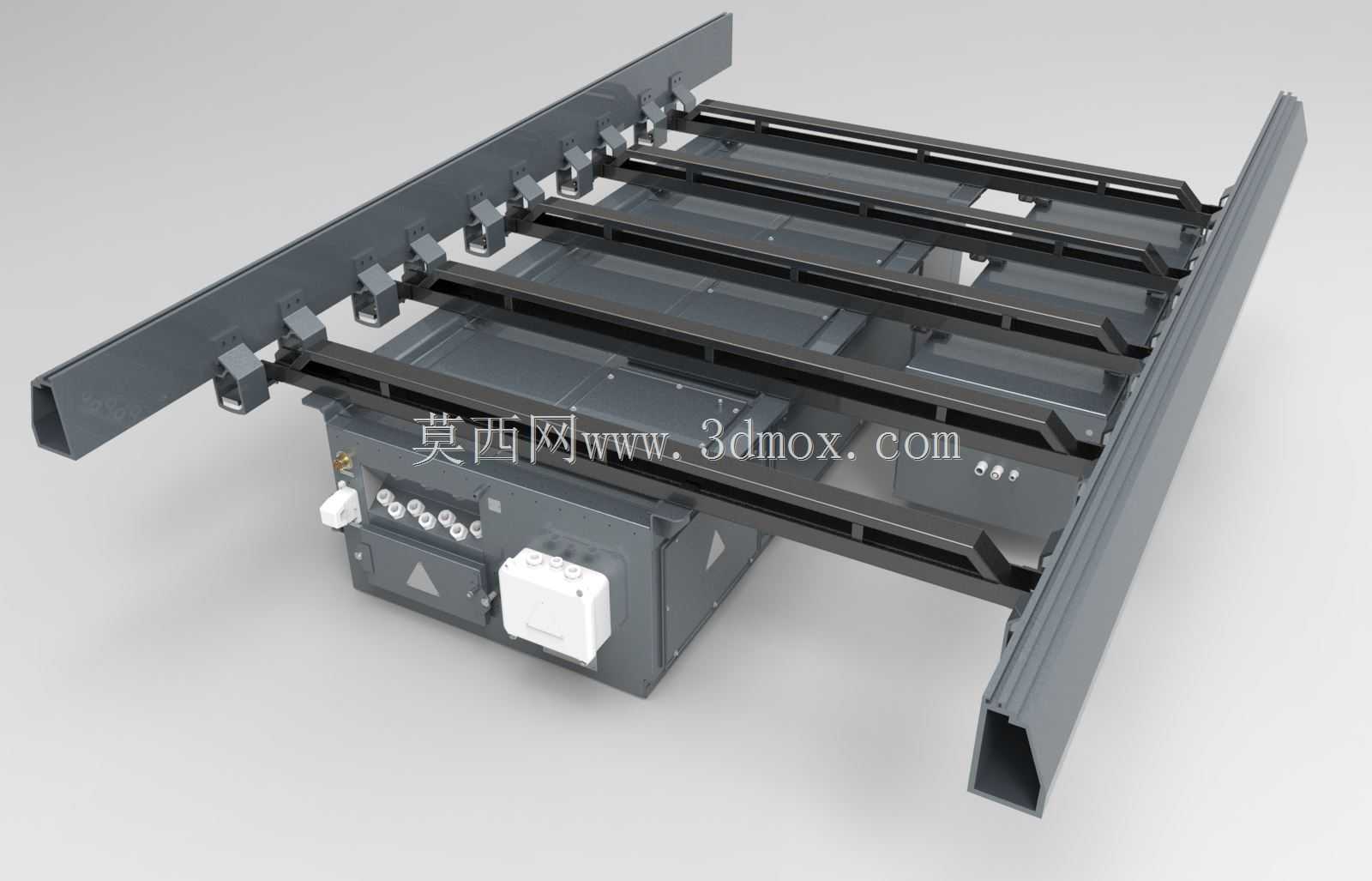

　　在重型工业设备的布局设计中，这类33.6kg级的结构支撑构件，往往承担着上部长跨距功能梁与下部主机箱体之间的载荷传递核心作用，常见于大型物流分拣线、长材加工输送线、户外箱式电力配套设备的上部管线承载场景中。从实际落地的工况来看，这类支撑需要同时兼顾静态承重与设备运行时的微幅振动缓冲，上部的矩形管状梁属于典型的空腹受弯构件，相比同重量的实心型材，其截面惯性矩更大，在跨距较大的布设场景下能有效控制挠度，避免上部布设的管线、导轨或者附属检测元件因梁体变形出现卡滞、对位偏差的问题。

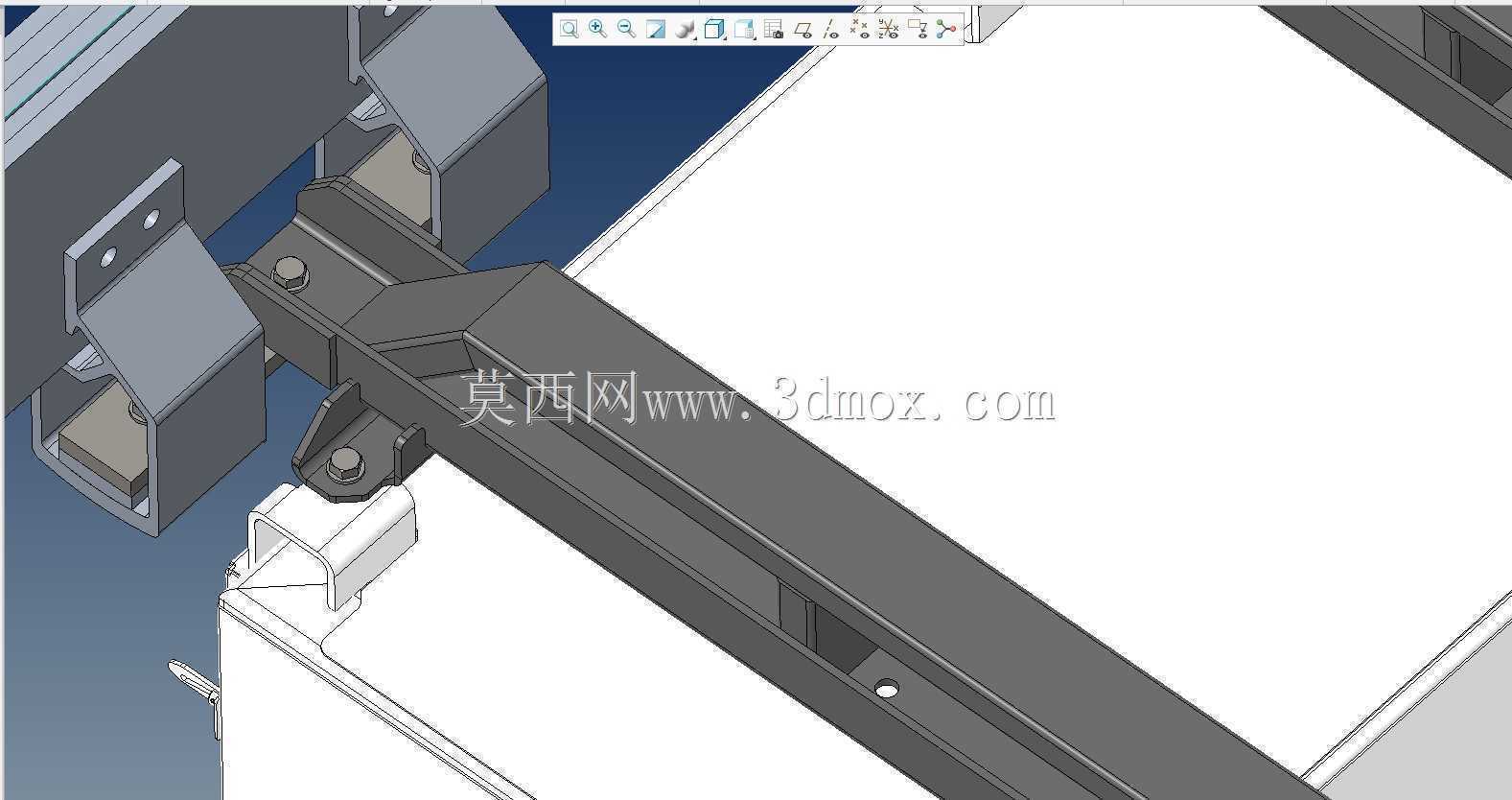

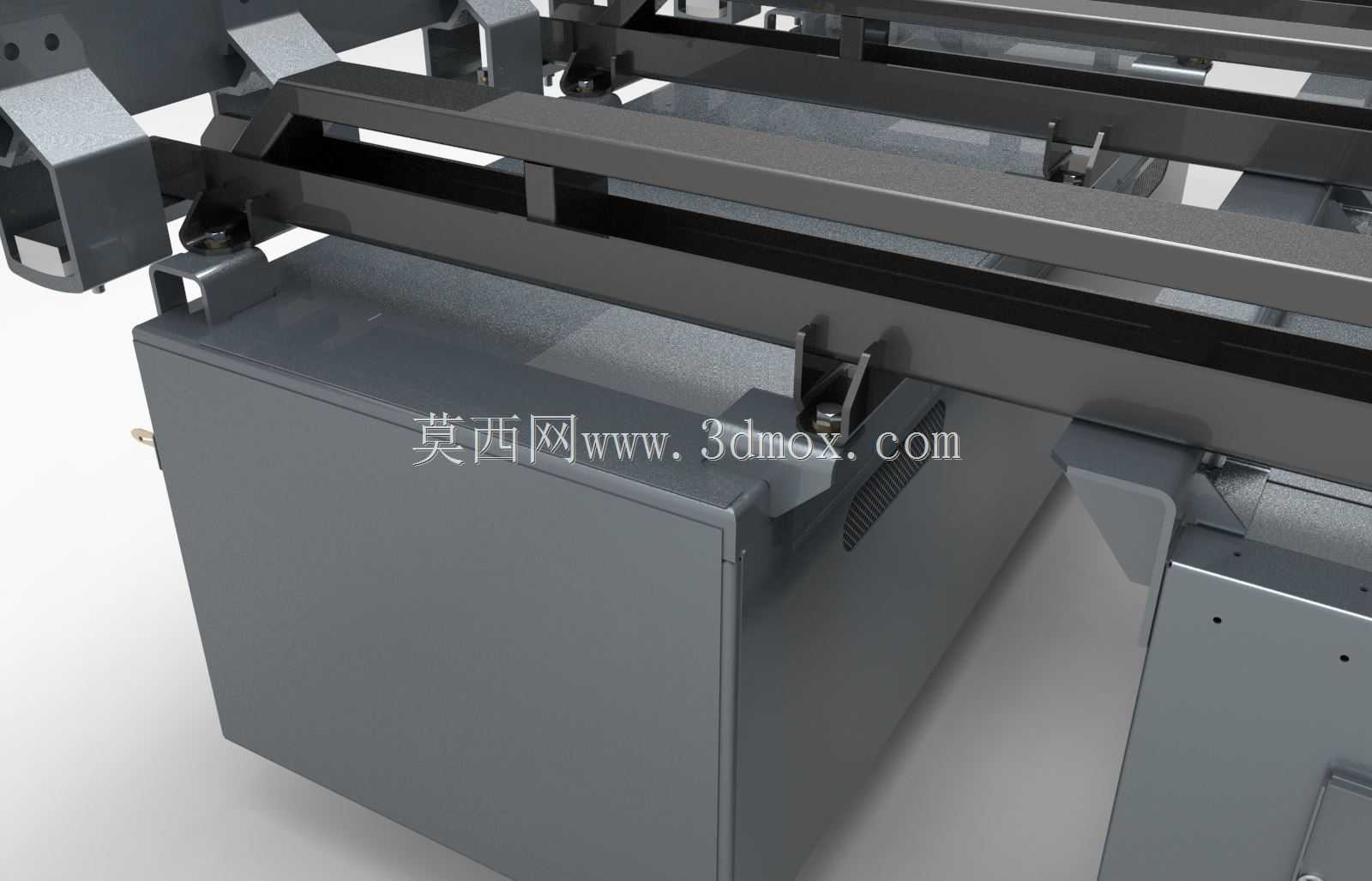

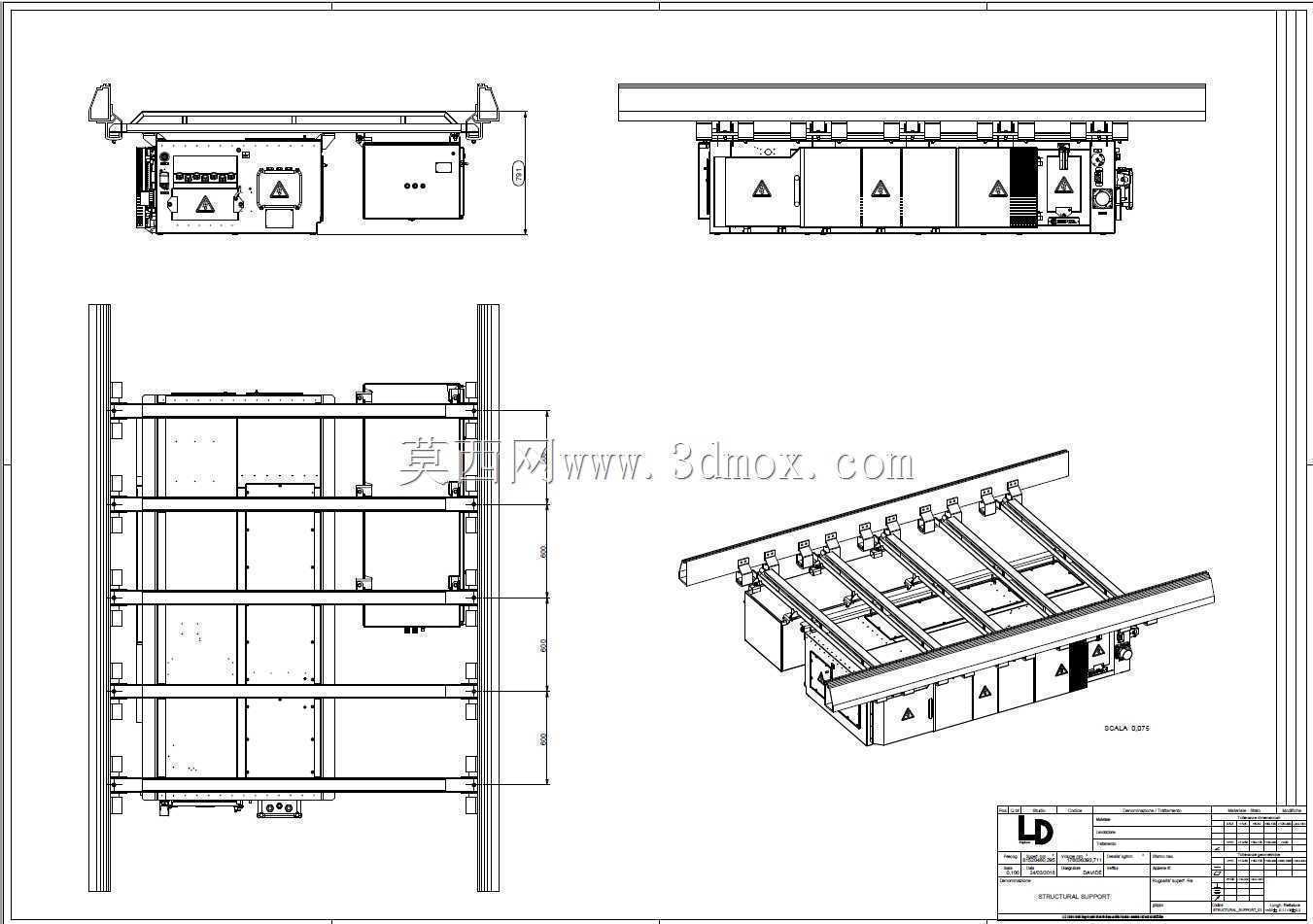

　　设计这类支撑构件的时候，首先要锚定的是下部主机箱体的顶部安装孔位边界，不能随意改动原有箱体的顶面结构，所有连接点位都要匹配箱体顶部预设的加强筋位置，避免连接螺栓直接打在箱体薄蒙皮上造成局部应力集中。构件主体的金属板件采用折弯成型工艺，相比拼焊结构能减少焊缝数量，降低焊接变形带来的装配误差，每块折弯板的折弯半径都匹配常用板材的最小折弯半径要求，不会出现加工时板材开裂的问题。管状元件和板件之间的连接采用塞焊加角焊的组合形式，在管状件的贴合面预先开好塞焊孔，装配定位后先通过塞焊实现两者的刚性连接，再沿接缝处做连续角焊，既保证连接强度，也能避免长焊缝连续焊接带来的构件翘曲变形。

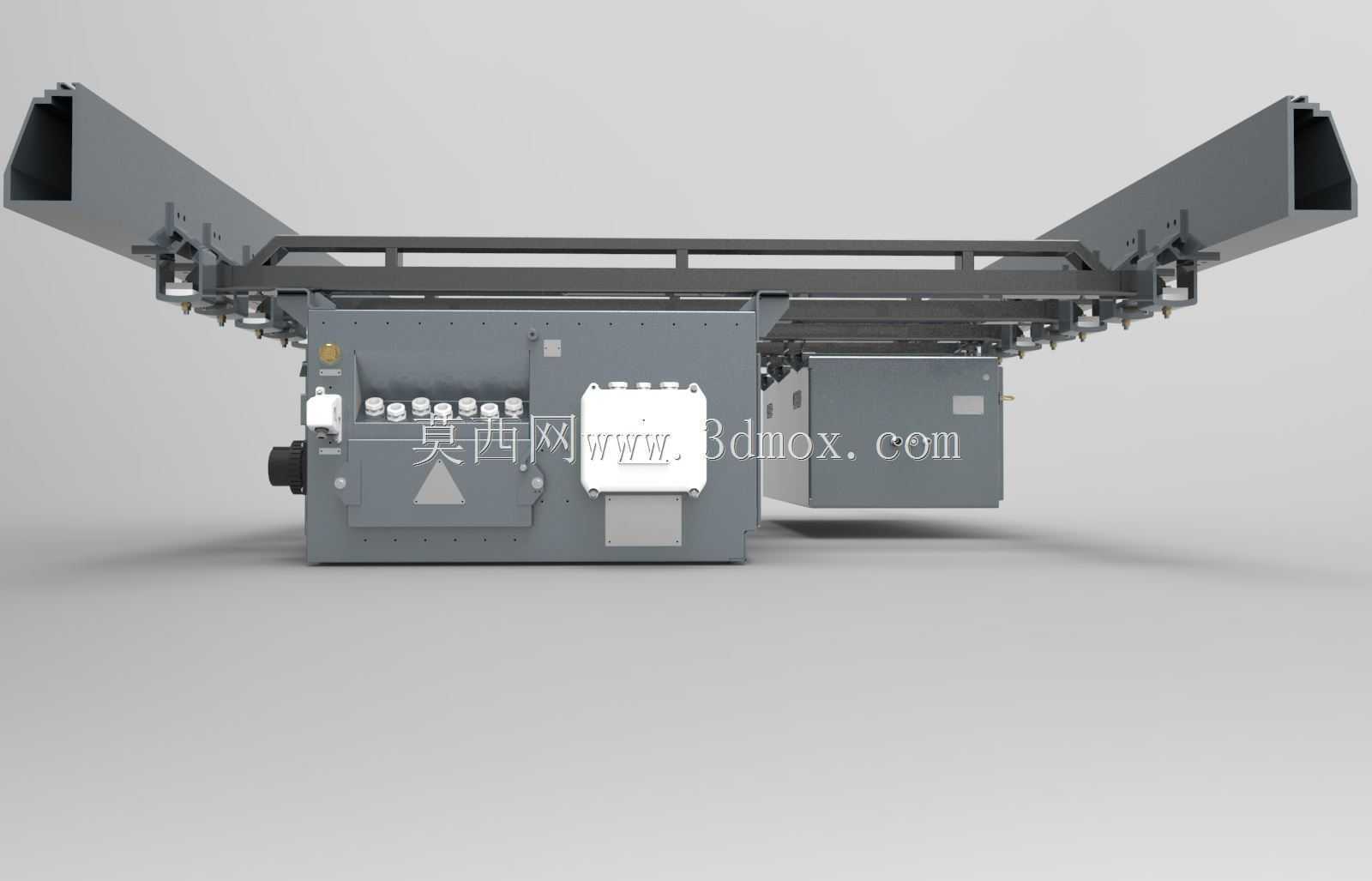

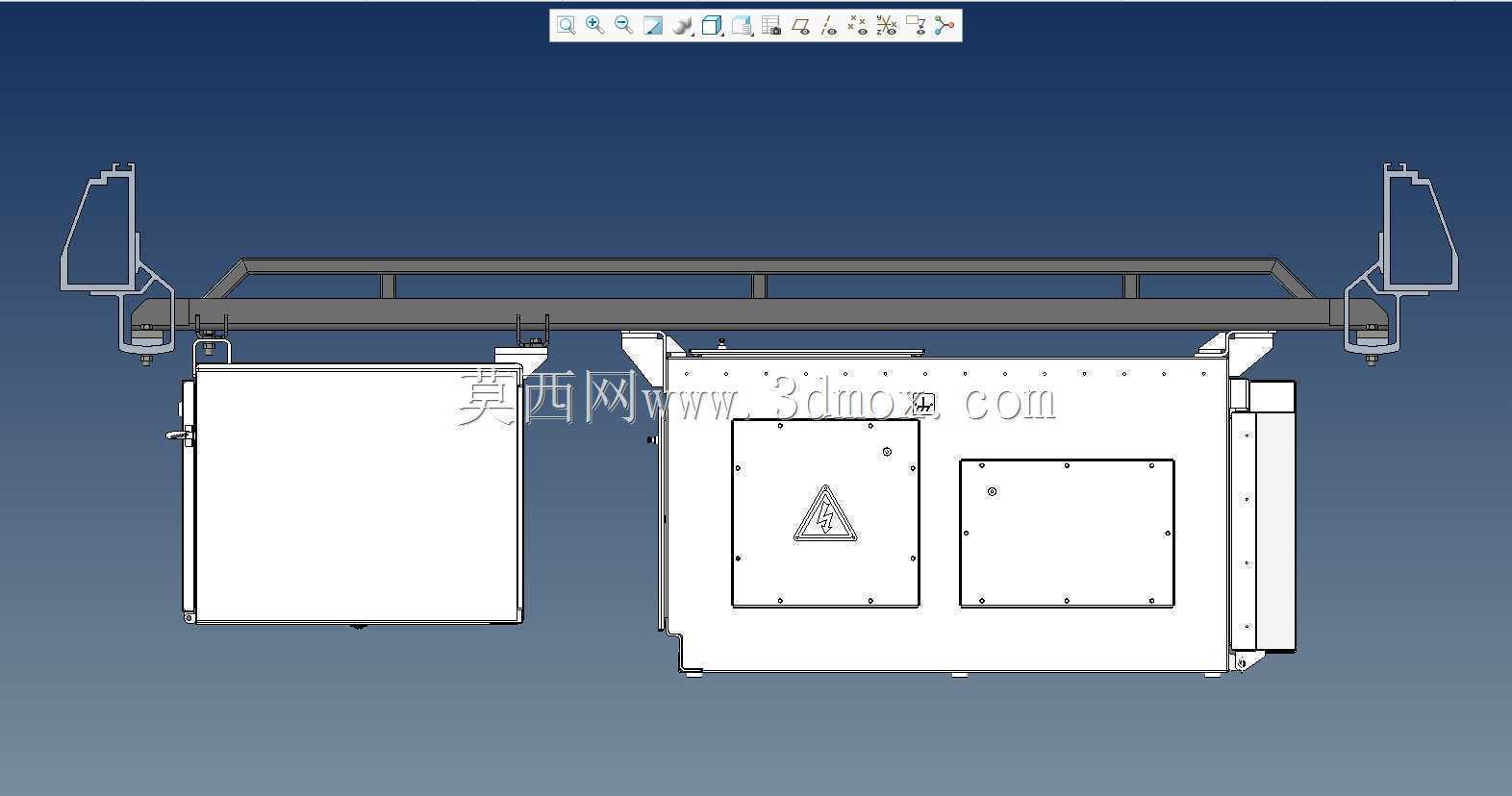

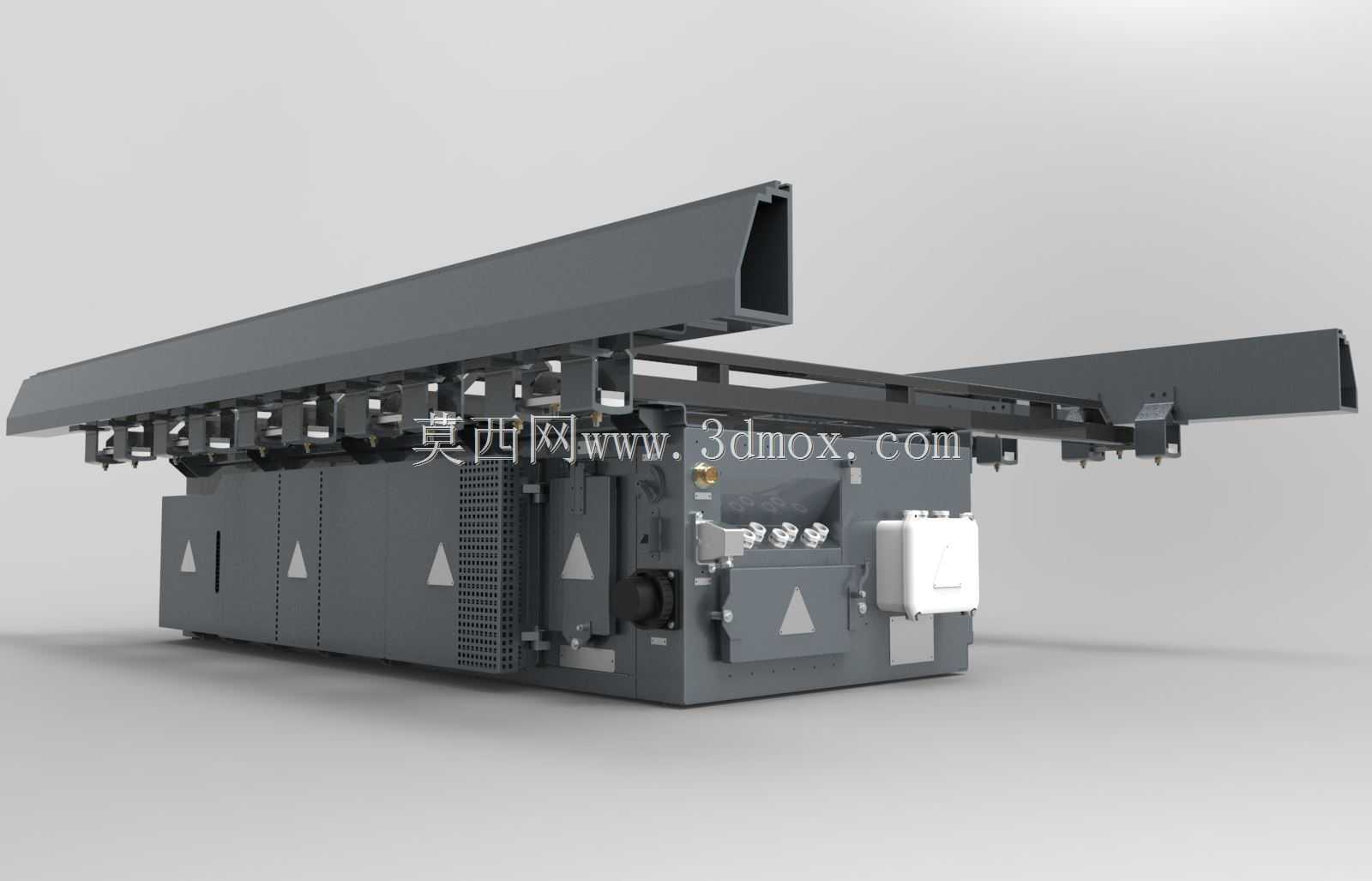

　　从安装边界来看，这类支撑的横向伸出长度要匹配现场的作业覆盖范围，比如在分拣线场景下，两侧伸出的梁体刚好覆盖下方分拣格口的上部空间，用来安装扫码组件、导向滑槽的吊挂点；在电力设备场景下，伸出的梁体则用来敷设外接电缆、安装检修照明组件。支撑构件自身的重量控制在33.6kg，是综合考量了单人安装作业的承重上限与结构强度冗余的平衡结果，现场安装时不需要额外借助起重设备，两名作业人员配合就能完成对位、紧固的全流程，能有效压缩现场安装的工期。构件表面做了喷塑处理，所有外露的焊缝都打磨平整后再做表面处理，在户外或者潮湿车间场景下也能具备足够的防锈能力，表面的三角形警示标识直接做在板件的冲压预留位置，不需要后期粘贴标识，避免标识脱落带来的安全警示缺失问题。

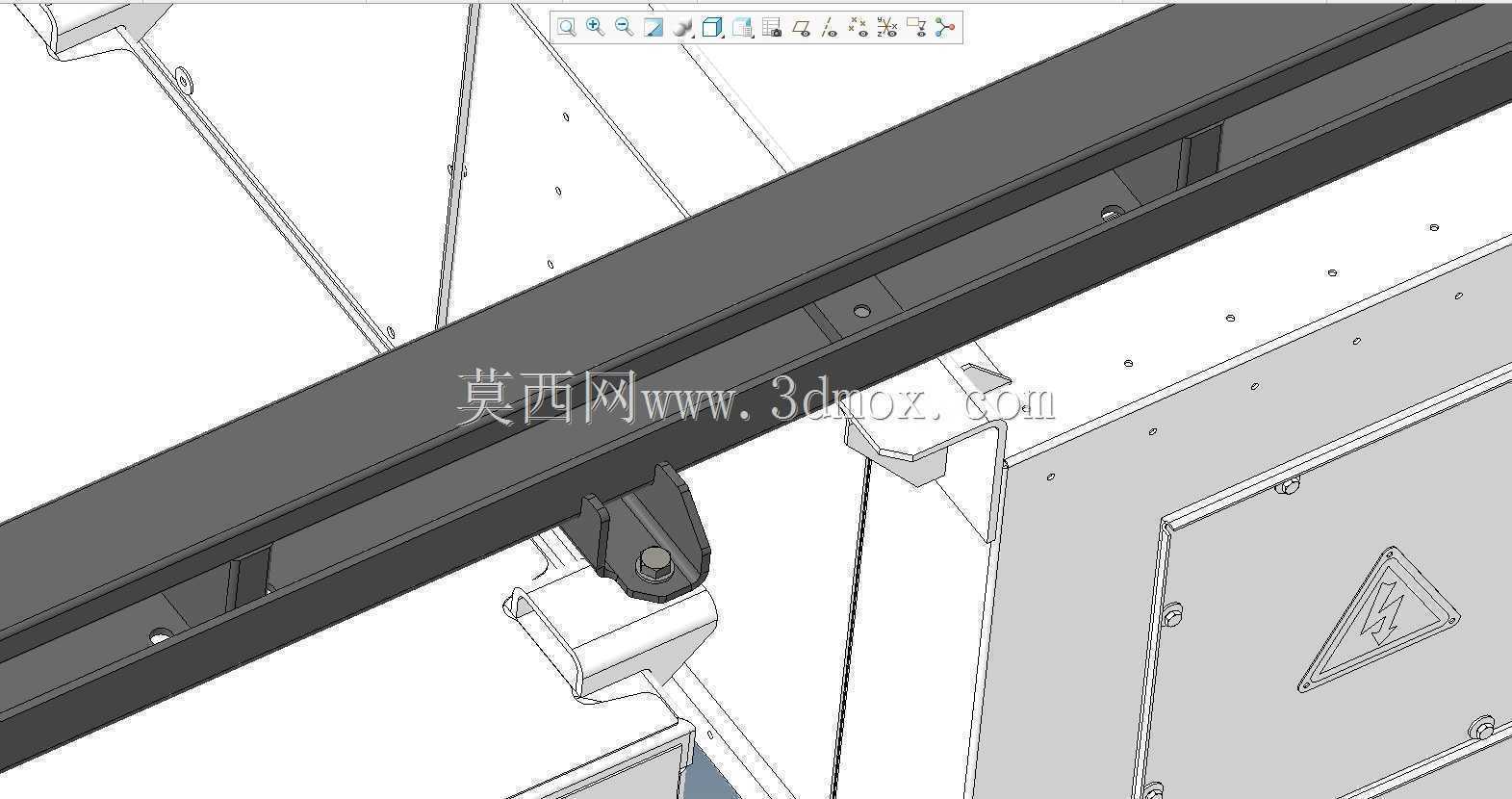

　　在载荷校核层面，这类支撑的单组构件静态承载能力不低于自身重量的8倍，能覆盖上部附属组件的重量加上检修人员临时踩踏的载荷，不会出现过载变形的问题。构件上预留的多个安装腰型孔，能在装配时吸收一定的加工误差，降低对零件加工精度的严苛要求，同时也方便后期调整上部梁体的水平度，补偿基础沉降带来的微小倾斜。侧面预留的电气接线盒安装位，刚好匹配标准尺寸的工业接线盒，不需要现场额外打孔做安装支架，所有走线的过孔都做了翻边处理，避免穿线时划伤线缆绝缘层，这些细节设计都是从现场实际安装、运维的痛点出发，减少现场二次加工的工作量。

　　从结构的阻力特性来看，金属板与管状元件组合的框架式结构，相比纯板式结构风阻更小，在户外布设时能降低强风带来的侧向载荷，减少对下部主机箱体的额外倾覆力矩，同时框架结构的内部空间可以用来布设线缆、气路管线，让整个设备的外观更整洁，避免管线外露带来的积灰、磕碰损坏问题。每个连接点位的螺栓规格都做了统一，现场安装时不需要频繁更换工具，提升装配效率，构件上的所有锐角都做了倒钝处理，避免安装作业时划伤施工人员，这些细节虽然不影响核心的承载功能，但却是工业设备人性化设计的必要考量。
