带防脱卡扣的起重吊装吊钩结构设计

　　在车间重型工件转运、港口集装箱装卸、建筑工地钢结构吊装、仓储重型物资堆垛这类高频重载吊装作业场景里，吊钩是连接起重设备起升机构与被吊载荷的核心受力构件，其结构可靠性直接决定吊装作业的安全边界，一旦出现脱钩、结构断裂等失效问题，极容易引发设备损毁、人员伤亡的重大安全事故。这款吊钩的结构设计完全围绕重载吊装的实际工况展开，钩身采用整体锻造的流线型弯弧结构，没有拼接焊缝带来的应力集中缺陷，从钩头顶端的吊环到钩尖的承载段，截面尺寸根据受力分布做了渐变优化：顶端吊环位置因为要和卸扣、起重钢丝绳索具直接铰接，截面做了加厚处理，能承受起升瞬间的动载荷冲击，避免铰接位置长期磨损后出现截面缩减的强度隐患；钩身弯弧段的曲率经过反复校核，既保证被吊索具、

　　吊环能顺利滑入钩底承载位置，又不会因为曲率过小导致索具在受拉时出现应力集中折损，同时弯弧的内侧做了微小的防滑倒角，当多根钢丝绳同时挂入吊钩时，能减少索具之间的相互挤压滑移，保证载荷均匀分布在钩身承载面上。这款吊钩最核心的功能设计是集成在钩身侧面的弹簧式防脱卡扣，卡扣的铰接轴固定在钩尖上方的凸台位置，内置的复位弹簧能让卡扣在无外力作用时始终贴合钩尖端面，完全封闭吊钩的开口区域，从结构上杜绝了吊装过程中索具因为起升晃动、载荷摆动、急停惯性从钩口滑出的风险；卡扣的操作端做了加长压柄，作业人员佩戴劳保手套也能轻松按压打开卡扣，挂入索具后松开压柄卡扣会自动复位锁止，不需要额外的插销、锁扣等附件，不会出现附件丢失导致防脱功能失效的问题，

　　卡扣的接触端面做了圆角处理，和钩尖贴合时没有突出的棱角，不会刮伤钢丝绳的外层编织结构，延长索具的使用寿命。从安装边界来看，吊钩顶端的吊环内孔尺寸适配常规规格的弓形卸扣、环形吊环，能直接匹配市面上绝大多数桥式起重机、门式起重机、汽车吊、电动葫芦的起升端连接结构，不需要额外加工过渡连接件；钩身的整体长度控制在常规吊装作业的操作舒适区间，既不会因为长度过大增加起升机构的额外无效行程，也不会因为长度过短导致挂索时作业人员手部过于靠近吊载物引发挤伤风险；钩尖的位置做了向上的微翘处理，即使防脱卡扣因为长期使用出现轻微磨损间隙，索具也不会直接从钩口滑出，形成了第二道安全防护结构。在实际选型使用时，这款吊钩的额定载荷匹配对应吨位的起重设备，钩身表面做了喷塑防锈处理，能适应露天堆场、潮湿车间、海边港口这类有腐蚀介质的作业环境，不会因为长期锈蚀导致结构强度下降；铰接卡扣的轴端做了防松挡圈，长期反复启闭也不会出现轴销脱出的问题，日常维护只需要定期在铰接位置加注润滑脂、检查复位弹簧的弹力即可，不需要复杂的拆解保养，能有效降低一线运维的工作量。很多现场吊装作业的安全隐患都来自吊钩防脱结构的缺失或者失效，比如部分作业人员为了挂索方便私自拆除防脱卡扣，或者用铁丝、钢筋简单捆绑代替专用防脱结构，这类违规操作在载荷摆动时极容易出现脱钩事故，这款吊钩的防脱卡扣和钩身是一体化设计，无法被随意拆除，从结构设计上规避了人为违规操作的空间，同时卡扣的弹簧弹力经过调校，

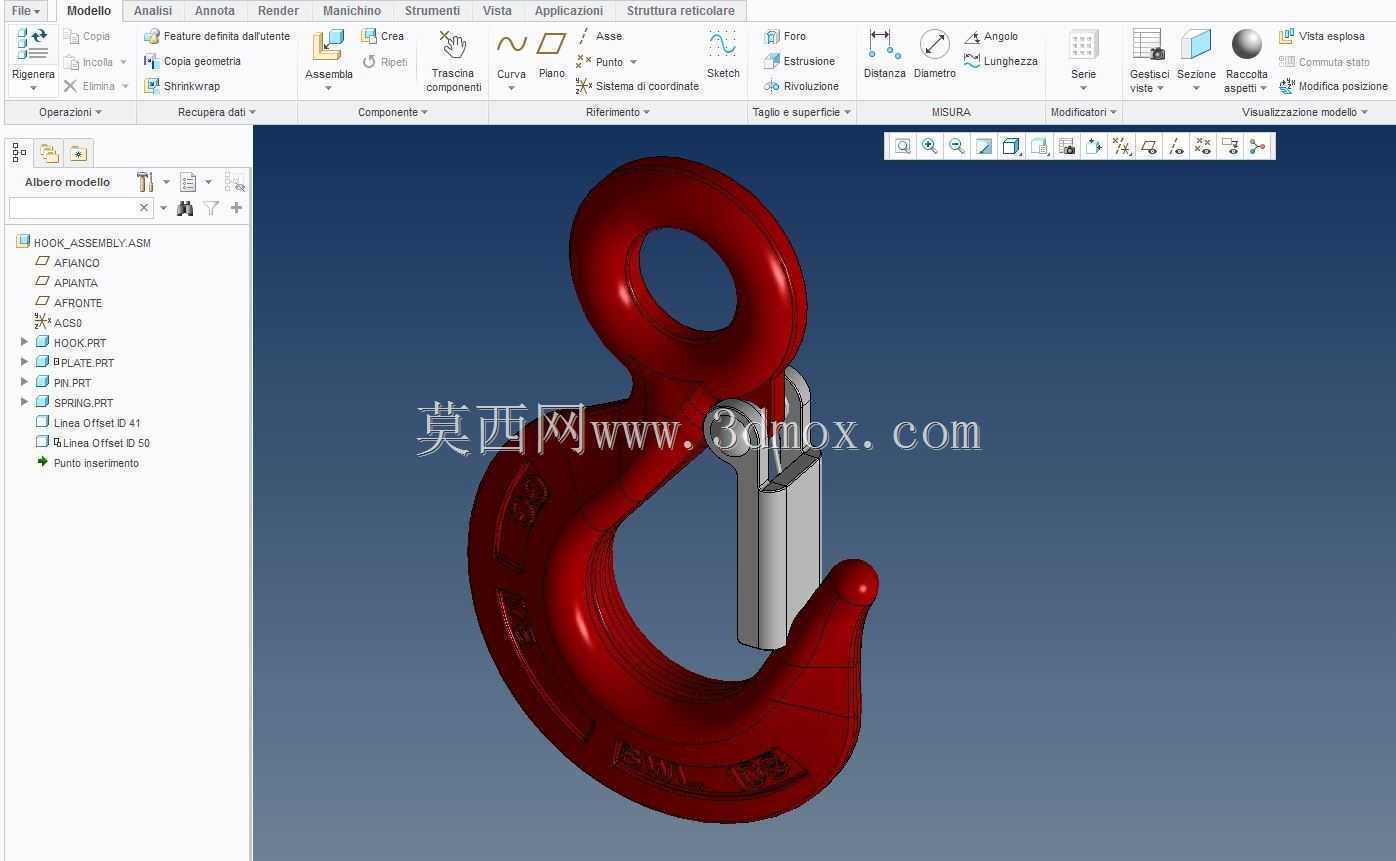

　　不会出现按压阻力过大导致作业人员嫌麻烦刻意撬开卡扣长期敞口使用的问题，兼顾了操作便利性和结构安全性。钩身的承载面经过打磨处理，没有尖锐的毛刺和凸起，挂取索具时不会卡顿，也不会因为局部应力集中导致索具出现断丝、磨损过快的问题；钩身外侧的标识区域预留了载荷吨位的刻印位置，现场作业人员能直观识别吊钩的额定承载能力，避免出现超载吊装的违规行为。从三维建模的角度来看，这款吊钩的所有曲面都做了连续曲率处理，没有碎面、尖角的建模缺陷，能直接导入有限元分析软件做应力应变仿真，校核不同载荷角度下的结构变形量，也能直接用于吊装作业的虚拟仿真培训，模拟不同吊装工况下吊钩和索具的受力状态，帮助一线作业人员理解吊装作业的受力逻辑，减少违规操作的概率。
