可调式棘轮攻丝扳手精密结构设计

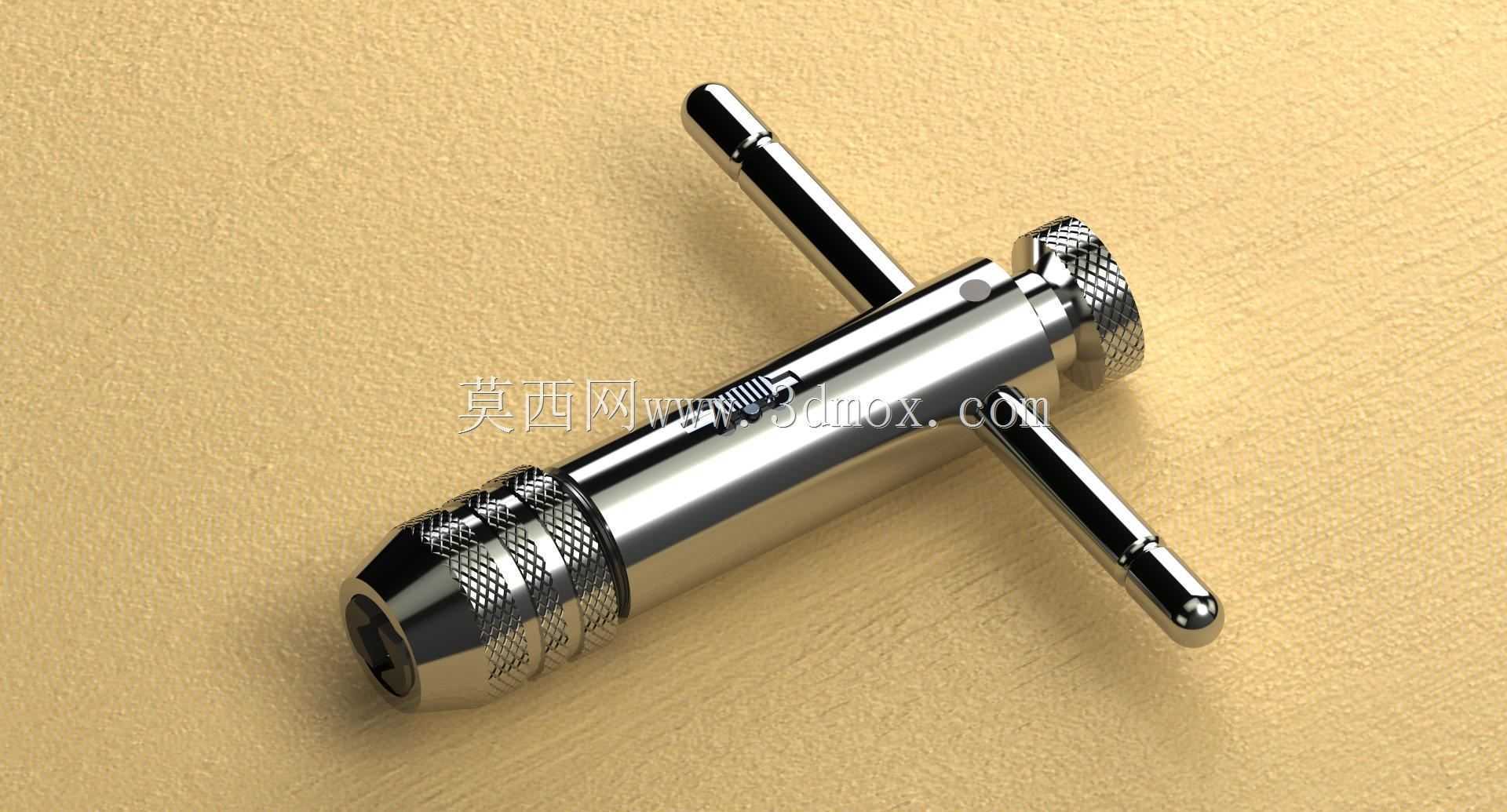

　　在机械装配、设备维修、五金加工的现场场景里，手动攻丝作业始终离不开适配的铰手工具，这款可调式棘轮攻丝扳手，就是针对小批量螺纹加工、现场补攻螺纹、狭窄空间攻丝作业设计的手动工装。从实际使用场景来看，不管是钣金件上的螺纹底孔补攻、设备检修时断丝锥取出后的重新攻丝，还是非标零件单件加工时的内螺纹制作，这款工具都能适配M3到M12区间的常用公制丝锥，覆盖日常机械维修、五金加工里绝大多数的手动攻丝需求。

　　从功能特性上看，这款扳手采用棘轮换向结构，不需要整周转动手柄就能完成进给，在机架内部、设备旁侧等操作空间受限的位置，只需要小角度摆动手柄就能带动丝锥旋转进给，相比普通固定式T型铰手，作业效率能提升40%以上，同时能避免因为整周转动手柄带来的丝锥别断风险。夹头部分采用三爪自定心夹紧结构，夹紧范围覆盖对应规格的丝锥方柄，夹紧后丝锥与扳手轴线同轴度误差控制在0.05mm以内，攻丝时不会出现丝锥晃动、螺纹牙型歪斜的问题，能有效保证内螺纹的垂直度与牙型完整度。顶部的锁紧旋钮可以调节棘轮的换向状态，分别对应正转进给、反转退刀、锁止固定三个档位，切换档位时的卡位清晰，不会出现作业过程中档位滑脱的情况。

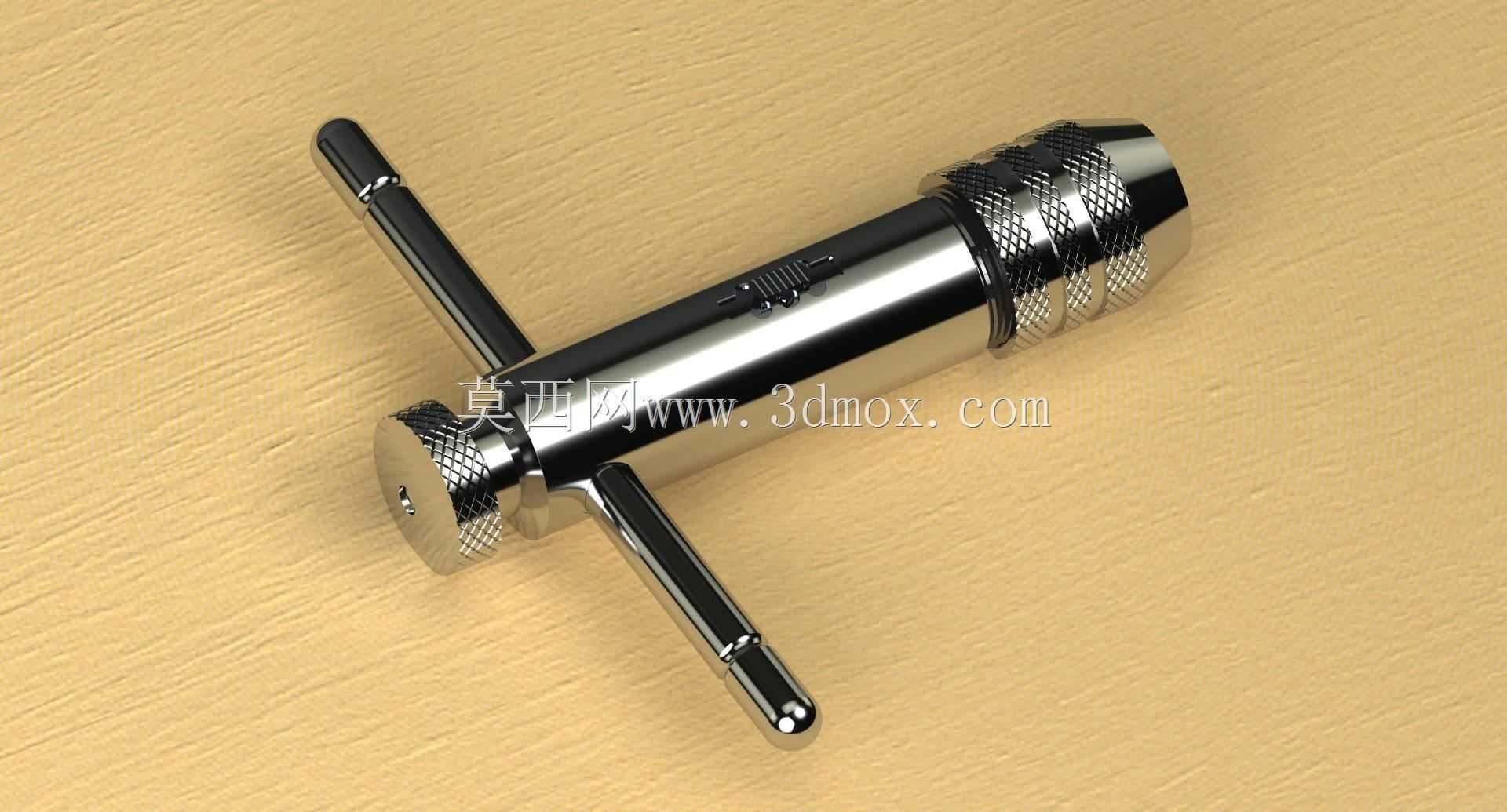

　　设计思路上，这款扳手的主体结构采用合金结构钢制作，表面做镀硬铬处理，既保证了整体的结构强度，在施加较大扭矩时不会出现杆部弯曲变形，也能提升表面的耐磨与防锈性能，适配车间多油污、多切削液的作业环境。T型手柄的两端做滚花防滑处理，握持时的摩擦力足够，即便是手上沾有切削液或者油污，也能稳定施力，不会出现打滑脱手的情况。夹头与主体杆部的连接采用精密间隙配合，转动时的旷量控制在极小范围内，保证攻丝过程中丝锥的进给稳定性。

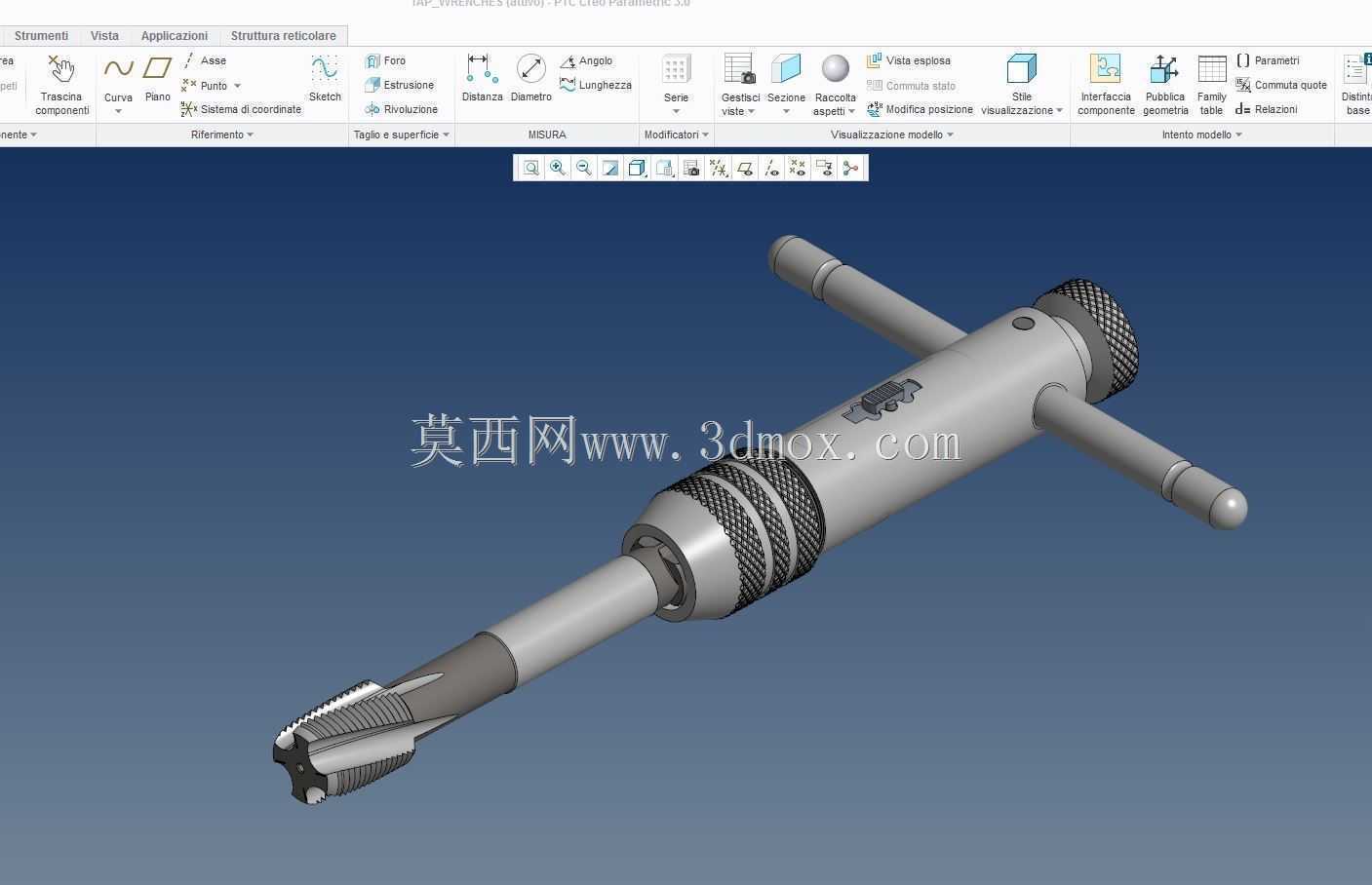

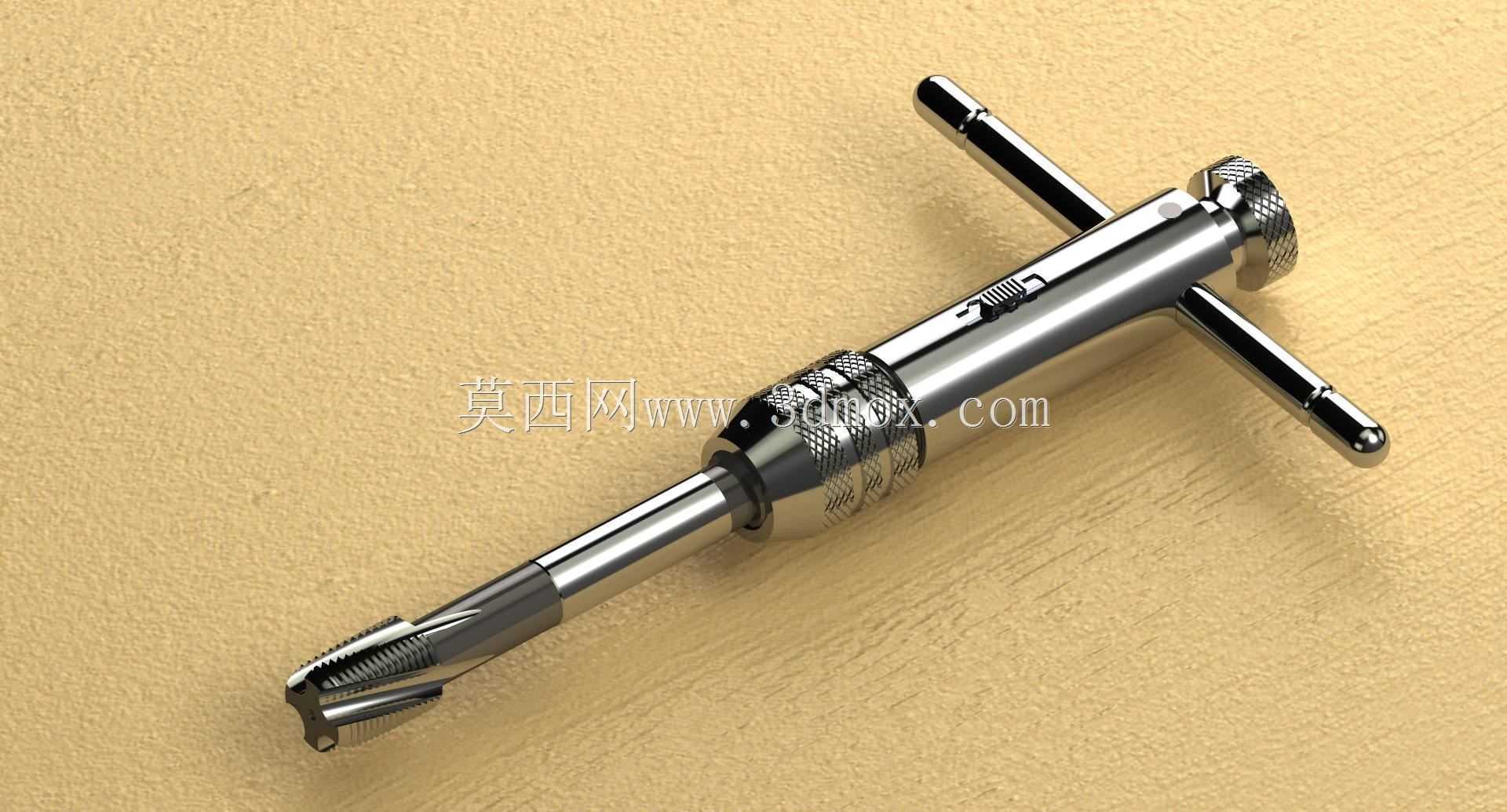

　　从外形尺寸与安装边界来看，这款扳手的主体杆部长度控制在120mm左右，T型手柄的横向展长为100mm，夹头部分的最大外径为18mm，在进行深度50mm以内的螺纹孔攻丝作业时，夹头部分不会与工件表面发生干涉，即便是沉孔内的螺纹加工，也能顺利伸入孔位完成作业。夹紧丝锥时，只需要旋转夹头外圈的锁紧套，就能带动三爪同步收缩或张开，更换不同规格丝锥的操作耗时不超过10秒，不需要额外的辅助工具，适配现场快速换产的作业需求。

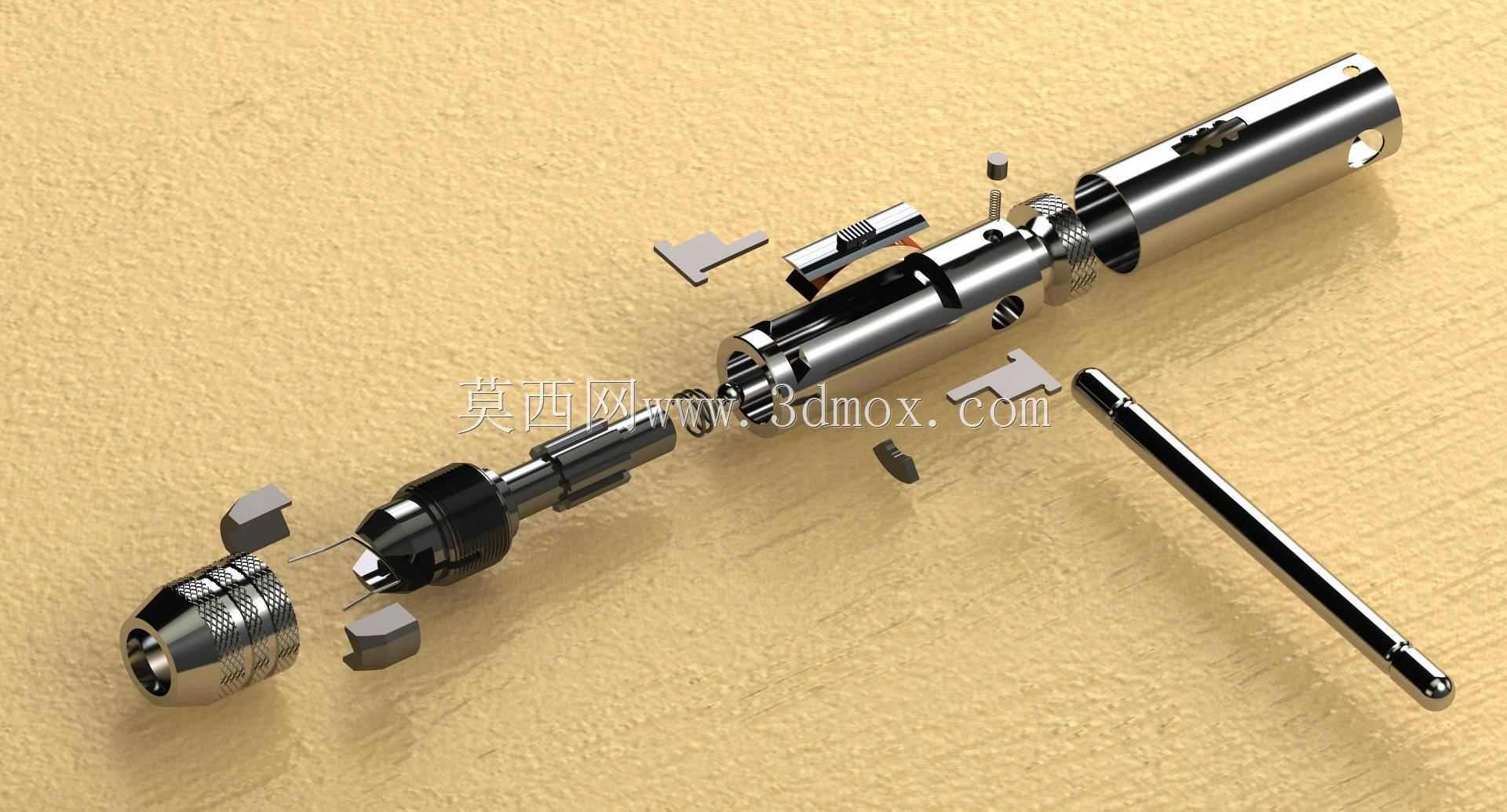

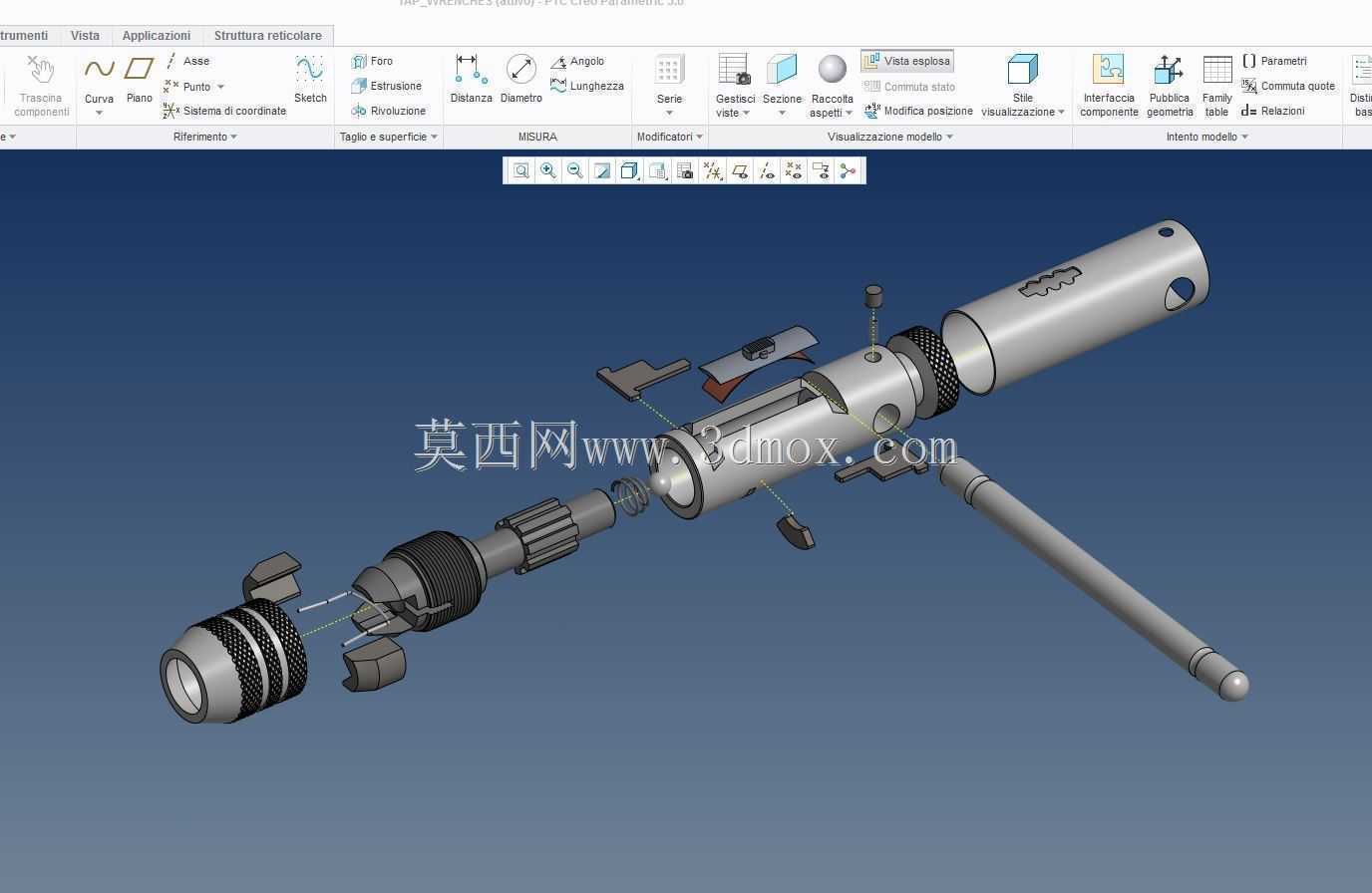

　　在实际使用过程中，这款扳手的扭矩传递路径经过优化，施加在手柄上的扭力可以无损耗传递到丝锥方柄上，攻制45号钢材质工件的内螺纹时，不需要额外加力杆就能顺利完成切削，针对铜、铝等软质金属工件的攻丝作业，也能通过控制施力大小避免丝锥崩牙。手柄的受力位置做了圆弧过渡处理，长时间握持作业不会出现硌手的情况，符合手动工具的人机工程学设计要求。棘轮部分的棘爪采用弹簧顶紧结构，长期使用后如果出现磨损，只需要更换棘爪与弹簧就能恢复工具精度，整体结构的可维护性较强，适合车间、维修班组等场景长期使用。
