手持式玻璃切割工具结构设计方案

　　在玻璃深加工、家装玻璃裁切、玻璃制品维修等作业场景中，手持式玻璃切割工具是一线作业人员使用频率极高的基础作业器具，这类工具的核心作用是在平板玻璃表面划出均匀连续的刻痕，借助玻璃自身的脆性应力特性，让玻璃沿刻痕位置实现整齐断裂，完成定尺裁切作业。不同于大型自动化玻璃切割设备，这类手持工具不需要外接电源、气源配套，作业灵活性极强，既可以在工厂内完成小批量异形玻璃的裁切修边，也能在上门安装、现场维修场景下完成临时裁切作业，适配的玻璃厚度覆盖常见的3mm到12mm民用平板玻璃，作业时不需要复杂的工装固定，单人即可完成全部操作。

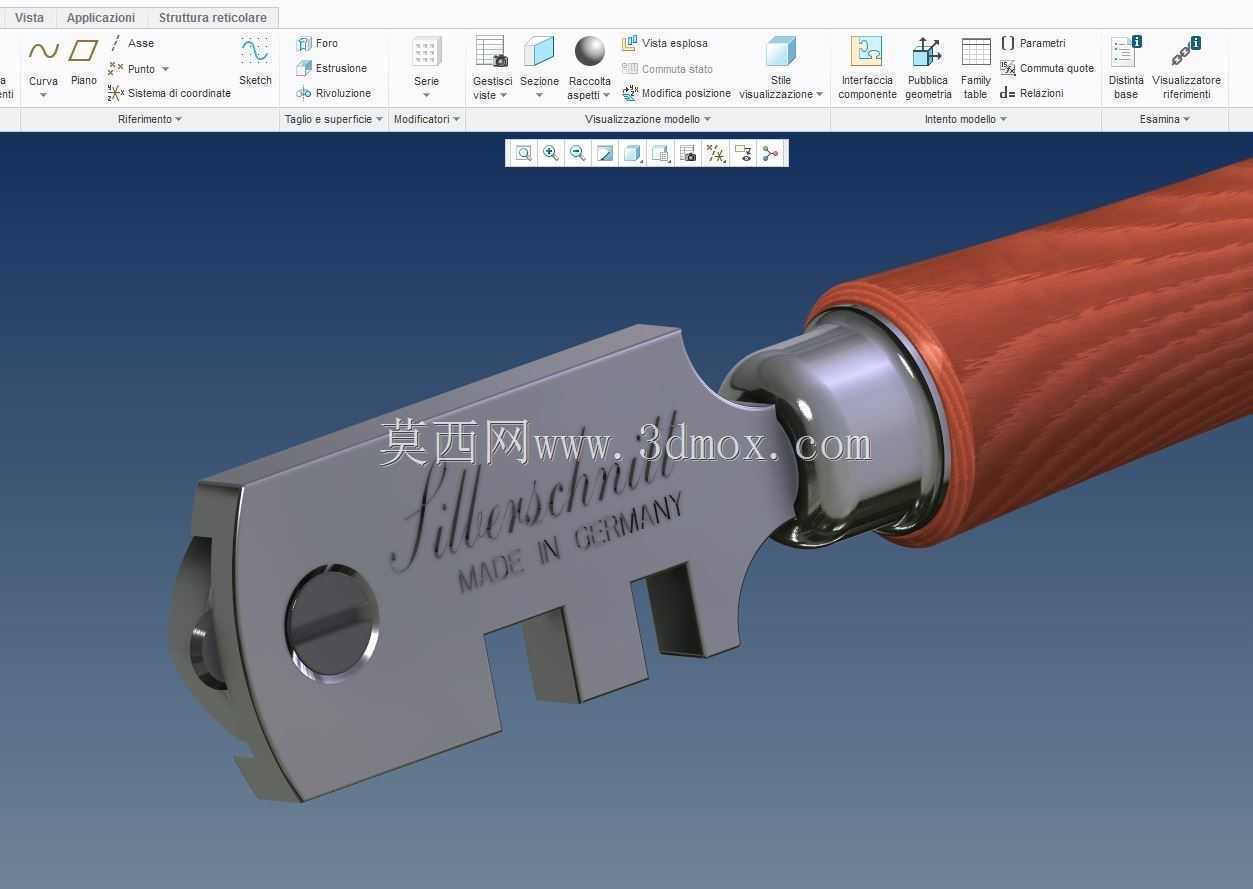

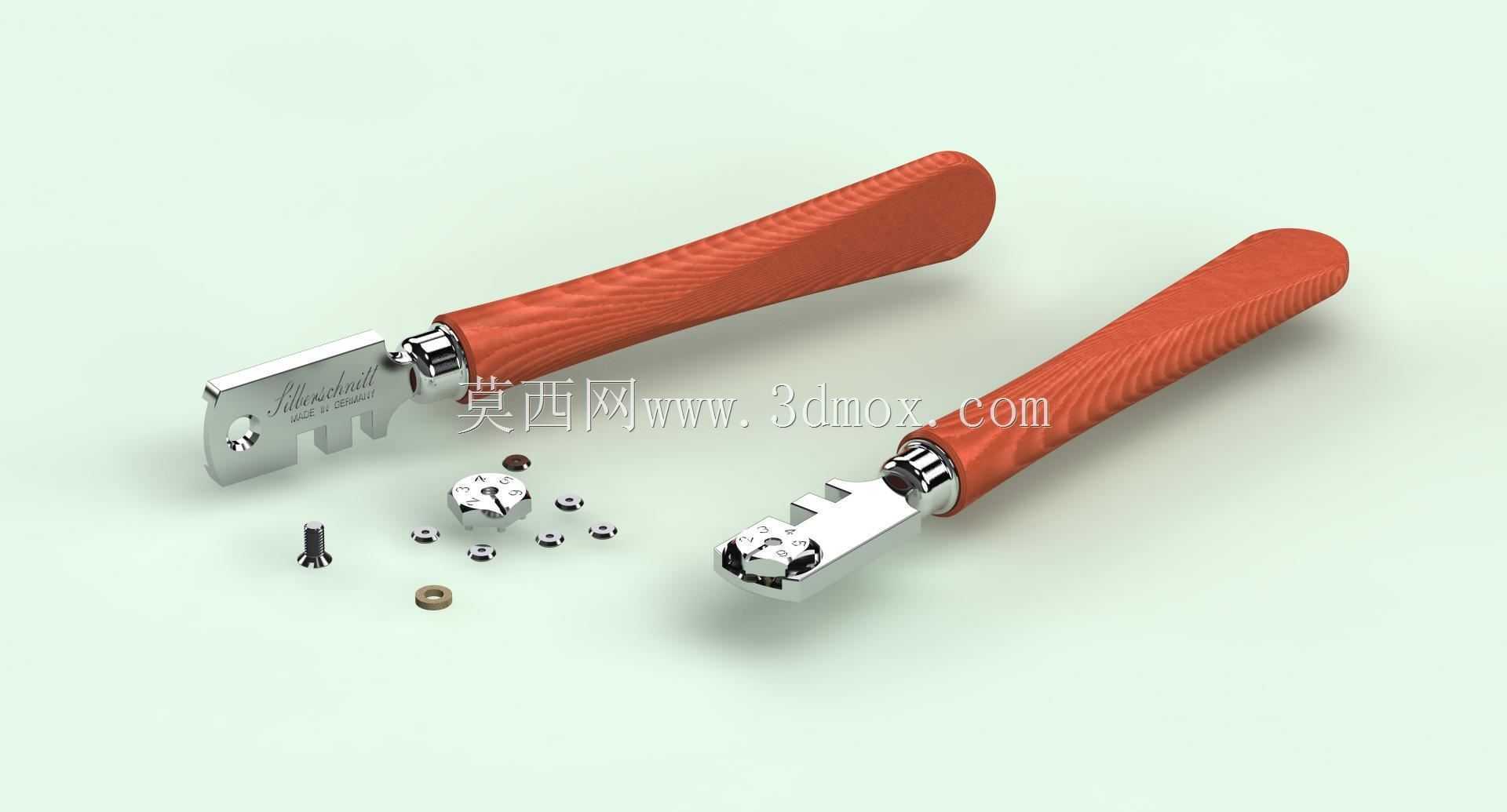

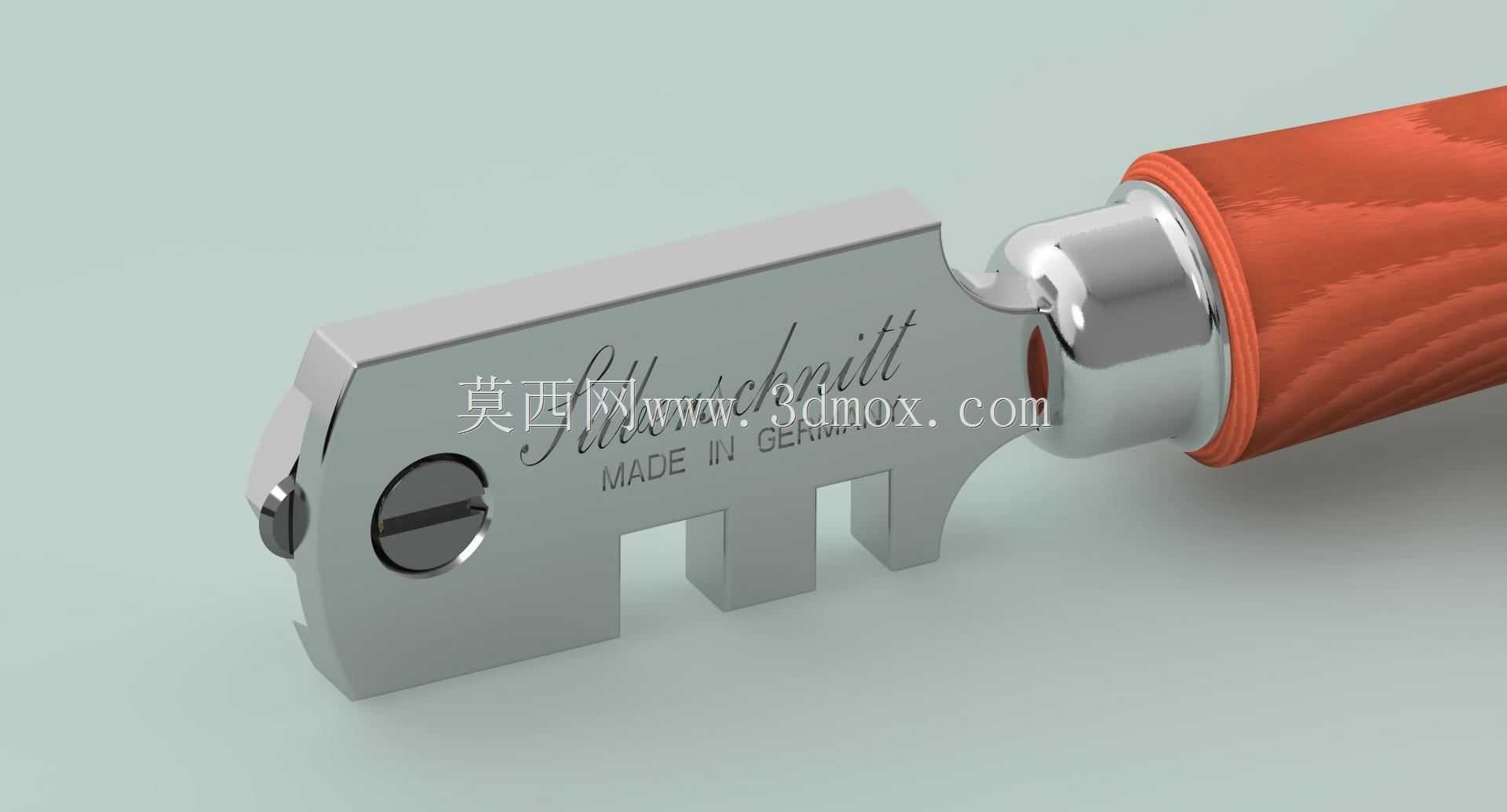

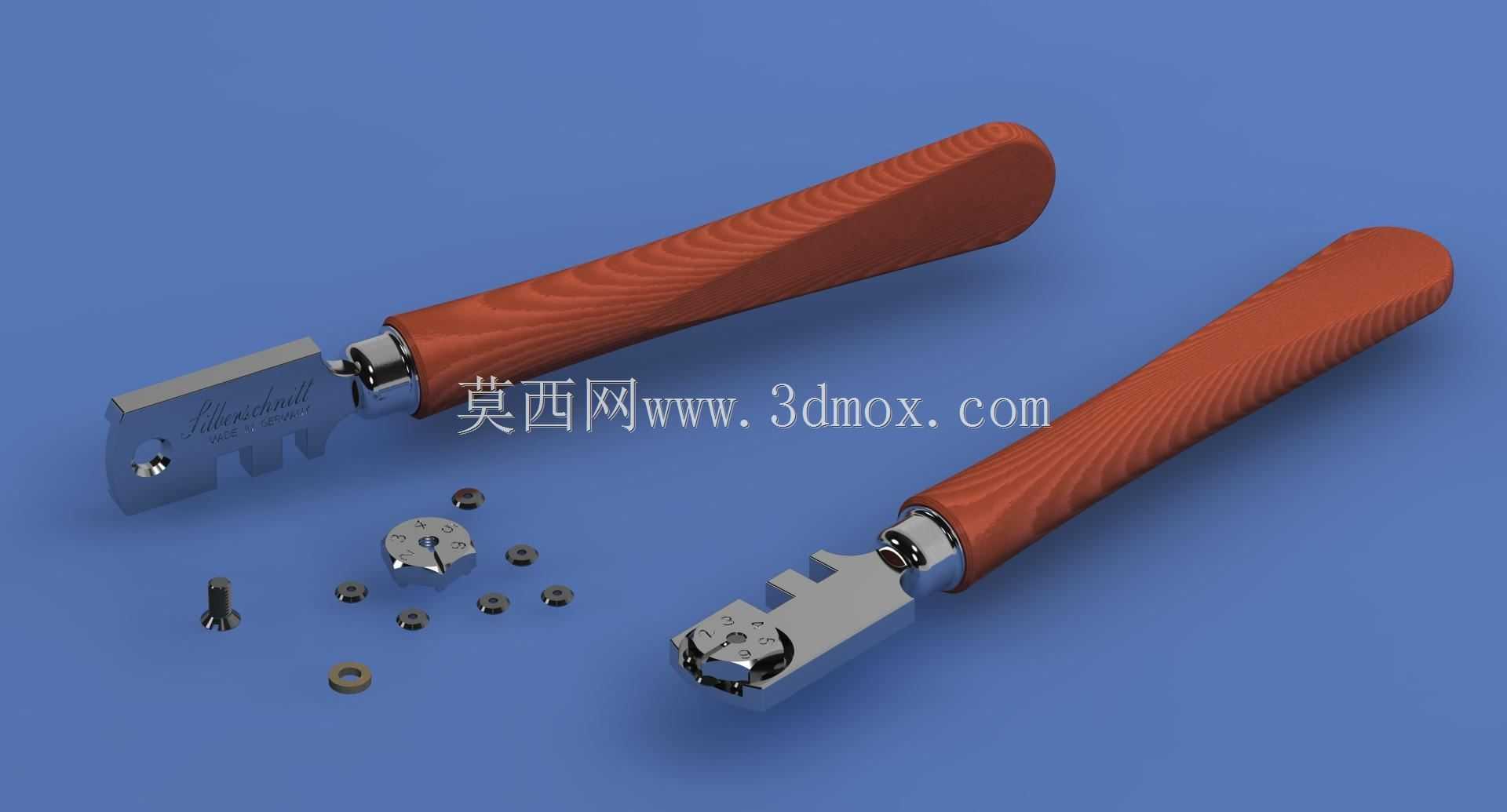

　　从结构设计逻辑来看，这款切割工具的金属刀头部分采用了多卡位开槽结构，不同的开槽位置对应不同厚度玻璃的靠位需求，作业时可以将对应槽位卡在玻璃边缘，保证刀头行走路径与玻璃边缘保持平行，不需要额外借助直尺靠模就能完成等宽玻璃条的裁切，降低现场作业的辅助工具依赖。刀头的核心切割元件采用硬质合金刀轮，通过一字槽紧固螺钉固定在刀头座内，刀轮可以在接触玻璃表面时随行走动作自由转动，保证刻痕深度均匀一致，避免固定刀头容易出现的崩边、刻痕深浅不一的问题。刀头与手柄的连接位置设置了金属过渡衬套，衬套外侧加装了弹性缓冲胶圈，既可以避免金属部件之间的硬接触磨损，也能在作业时缓冲手部施加的下压力，防止压力过大导致刀轮崩损或者玻璃意外碎裂。

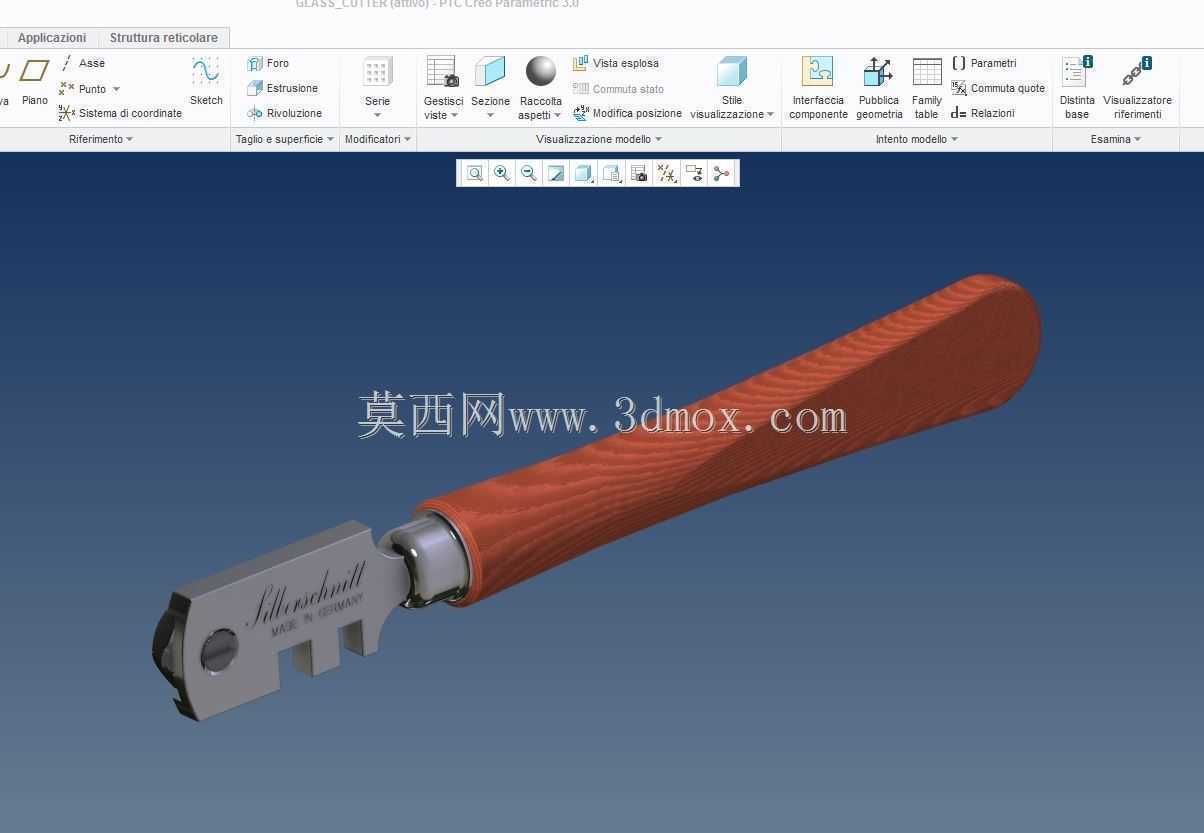

　　手柄部分采用仿形曲面设计，握持段做了滚花纹理处理，即便手上沾有玻璃碎屑、水渍或者切削油，也能保证足够的握持摩擦力，不会出现打滑脱手的问题。刀头与手柄的连接采用过盈配合加销钉固定的结构，长期使用不会出现刀头偏转、松动的问题，保证切割路径的直线度。从安装边界尺寸来看，这款工具的整体长度控制在150mm左右，刀头部分的最大宽度不超过20mm，即便是在狭窄的窗框安装位、玻璃展柜内部等受限空间内，也能灵活完成切割操作，不会因为工具尺寸过大出现干涉问题。

　　在实际作业的功能适配层面，刀头尾部的异形凸台结构可以充当玻璃掰边器使用，当玻璃表面刻痕完成后，可以将凸台卡入玻璃刻痕位置的边缘，轻轻施加掰动外力就能让玻璃沿刻痕整齐断开，不需要额外携带掰边钳，减少作业时携带的工具数量。刀头表面的平面区域做了哑光磨砂处理，作业时不会因为灯光反射晃眼，方便操作人员观察刀轮与玻璃表面的接触位置，保证刻痕位置的精度。整个金属刀头部分采用一体铣削成型工艺，没有拼接焊缝，长期接触玻璃切削液也不会出现锈蚀、结构松脱的问题，使用寿命远高于冲压焊接结构的同类产品。

　　从结构设计的细节考量来看，刀轮的安装槽预留了0.1mm的轴向窜动间隙，既不会因为间隙过大导致刀轮晃动出现刻痕偏移，也不会因为间隙过小导致刀轮转动卡滞，保证切割时的走刀顺滑度。手柄的尾部做了圆弧收边处理，长时间握持作业不会硌手，适配不同手型的操作人员使用。刀头上的不同卡位槽的边缘做了倒角处理，靠在玻璃边缘滑动时不会刮伤玻璃的非切割面，避免玻璃表面出现不必要的划痕影响成品外观。这类手持切割工具的结构设计没有冗余的功能部件，所有结构都围绕实际作业的操作需求展开，每个结构细节都对应一线作业中遇到的实际痛点，比如靠位槽解决无靠模切割的直线度问题，缓冲胶圈解决下压力度难控制的问题，尾部掰边结构解决多工具携带的问题，整体结构紧凑可靠，没有易损的复杂传动部件，日常维护只需要定期清洁刀轮位置的玻璃碎屑，在刀轮转轴位置滴少量润滑油即可，维护成本极低，非常适合高频次的现场作业使用。
