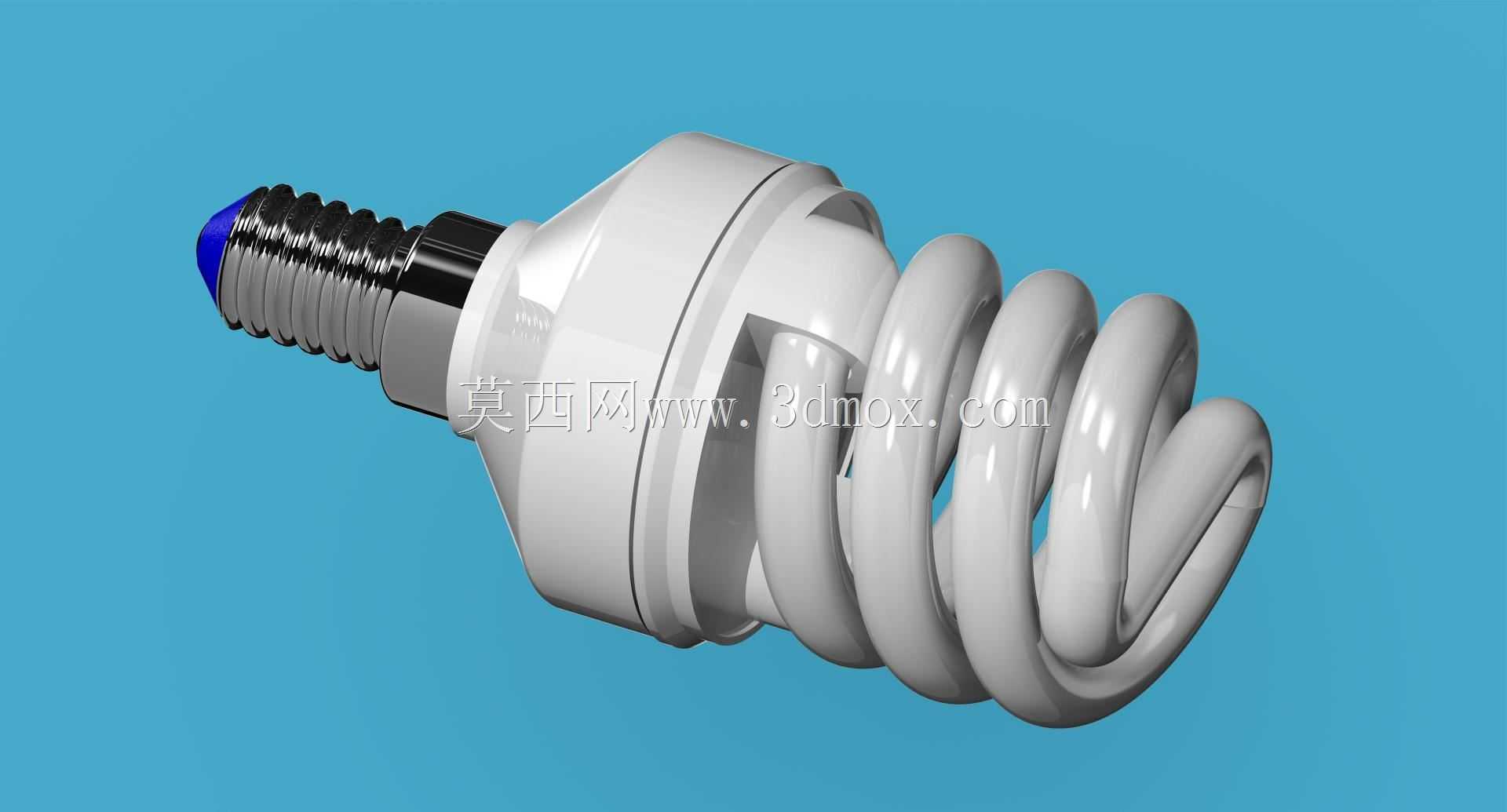

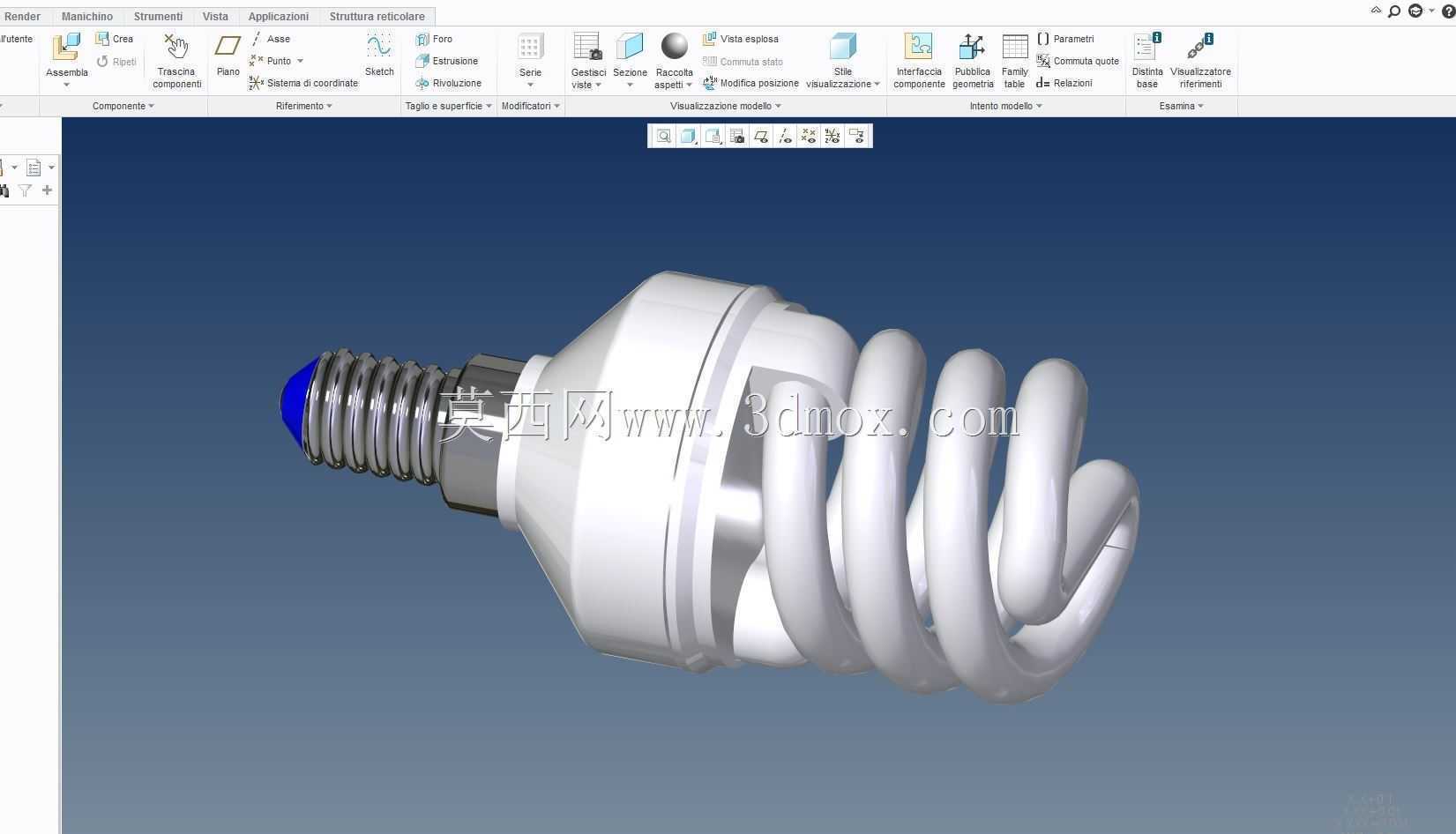

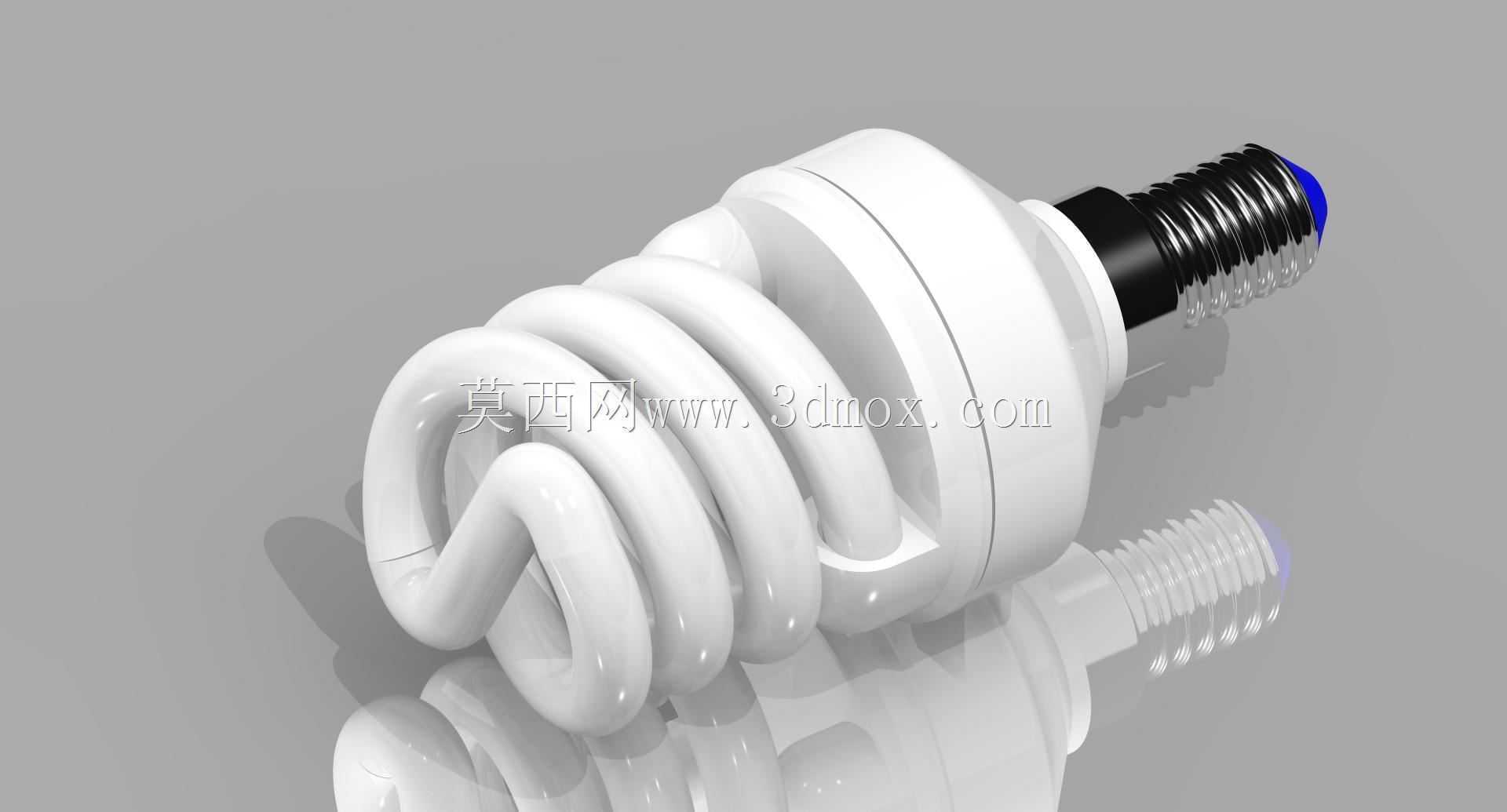

螺旋节能荧光灯结构三维建模

　　这款螺旋结构荧光灯的建模，核心围绕民用及商用常规照明场景的适配需求展开，日常可覆盖家庭室内顶灯、壁灯替换，商用场景下写字楼格栅灯、商超辅助照明光源的适配也完全兼容，区别于传统直管荧光灯的形态，螺旋盘绕的灯管结构能在有限的腔体空间内拉长荧光粉涂覆的放电管长度，在不扩大整灯径向占用尺寸的前提下提升发光效率，兼顾小尺寸灯具的安装适配性与照明亮度需求。从结构设计逻辑来看，整灯采用分段式装配思路，最上端的螺口灯头严格遵循常规小螺口灯具的通用安装尺寸，螺纹段的牙距、牙型完全匹配市面通用E14灯座的啮合公差，灯头顶端的绝缘触点、侧部金属螺纹的导电分区做了明确的结构区分，建模时预留了灯头与塑壳之间的压装配合间隙，可适配生产环节的铆压装配工艺，

　　避免装配后出现灯头松动、导电接触不良的问题。灯头下方的塑壳基座采用圆弧过渡的变径结构，从螺口端的小直径平滑过渡到灯管连接端的大直径，内部预留了电子镇流器的安装腔体，腔体的筋位结构完全匹配常规紧凑型镇流器电路板的卡装尺寸，不需要额外打胶即可实现电路板的固定，同时塑壳外壁做了细微的防滑纹理设计，方便用户安装时徒手拧动整灯，不会出现打滑脱手的情况。螺旋灯管部分采用等径玻璃管螺旋盘绕成型，盘绕的螺距、圈数经过尺寸核算，整灯点亮时相邻灯管之间预留足够的散热间隙，避免灯管工作时热量堆积导致荧光粉过早老化，灯管与塑壳连接的根部做了密封结构的适配，可匹配生产环节的胶封工艺，防止潮气、灰尘进入灯体内部影响电子元件寿命。从安装边界尺寸来看，

　　整灯的最大径向尺寸控制在常规灯罩的最小容纳口径以内，轴向总长度适配绝大多数家用吸顶灯、台灯的灯腔深度，不会出现安装后灯罩无法扣合的问题，螺口的拧入深度也做了限位设计，拧入标准灯座后刚好让触点完全接触，不会出现拧入过深顶坏灯座弹片、或是拧入过浅接触不良的情况。建模过程中对各部件的配合公差做了严谨的模拟，灯头与塑壳的配合面采用过盈配合的尺寸设计，塑壳与灯管的连接端采用台阶定位结构，确保各部件装配后同轴度偏差控制在合理范围内，整灯点亮时不会出现因装配偏心导致的光照不均问题。区别于U型管节能灯的结构，螺旋灯管的发光面是360度均匀分布的，整灯的光照覆盖角度更大，不需要额外加装散光罩即可实现大范围的均匀照明，在台灯、

　　壁灯这类无额外散光结构的灯具中使用时，照明舒适度更高。同时螺旋结构的灯管抗震动性能优于多U型拼接的灯管，在有轻微震动的场景比如临近空调外机的墙面、移动台灯上使用时，不容易出现灯管断裂、灯丝震脱的问题，使用寿命更稳定。
