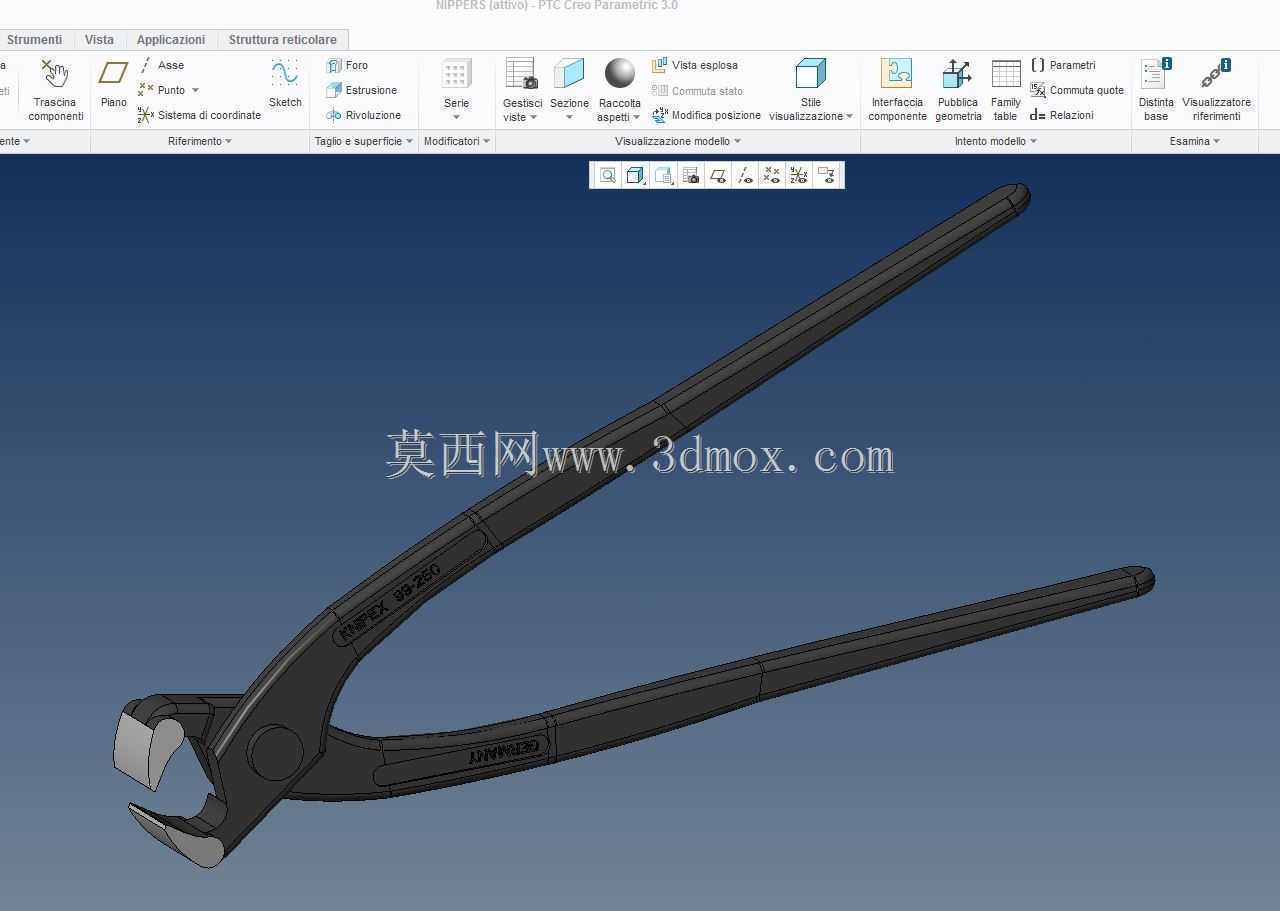

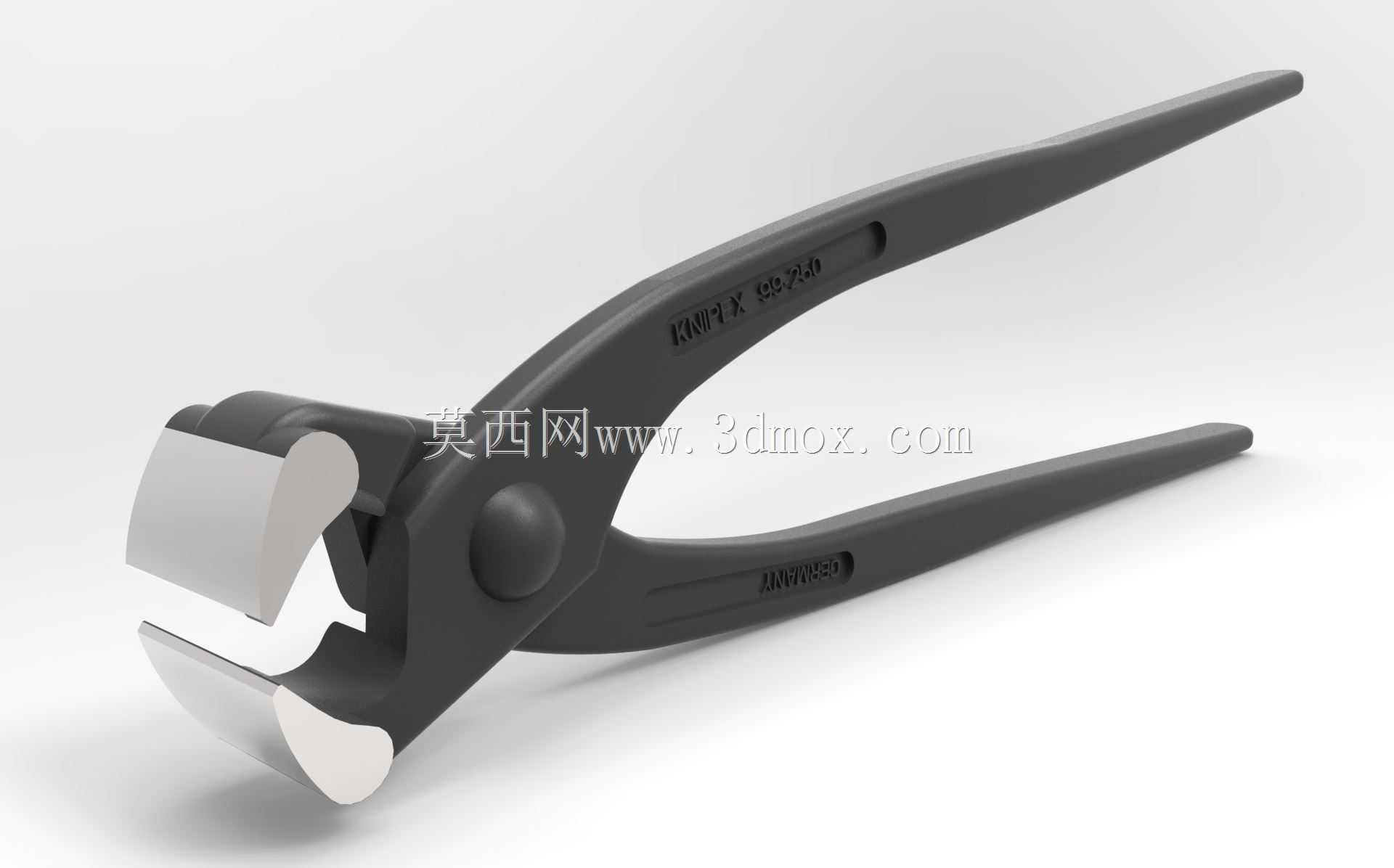

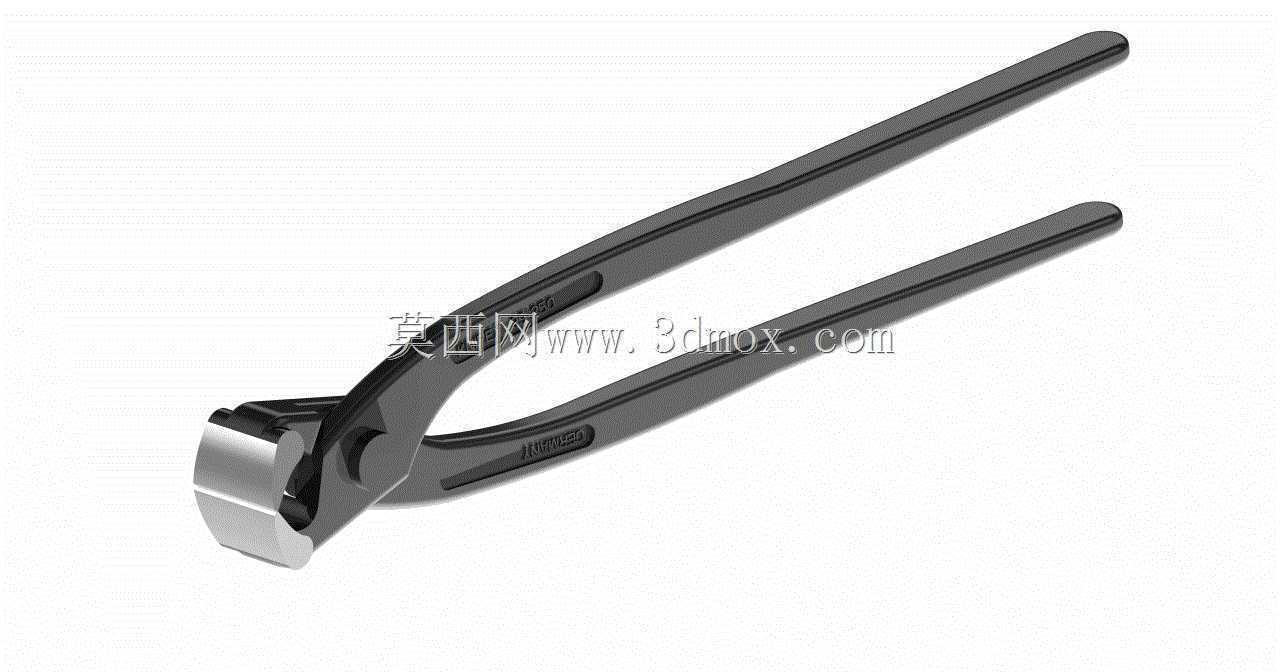

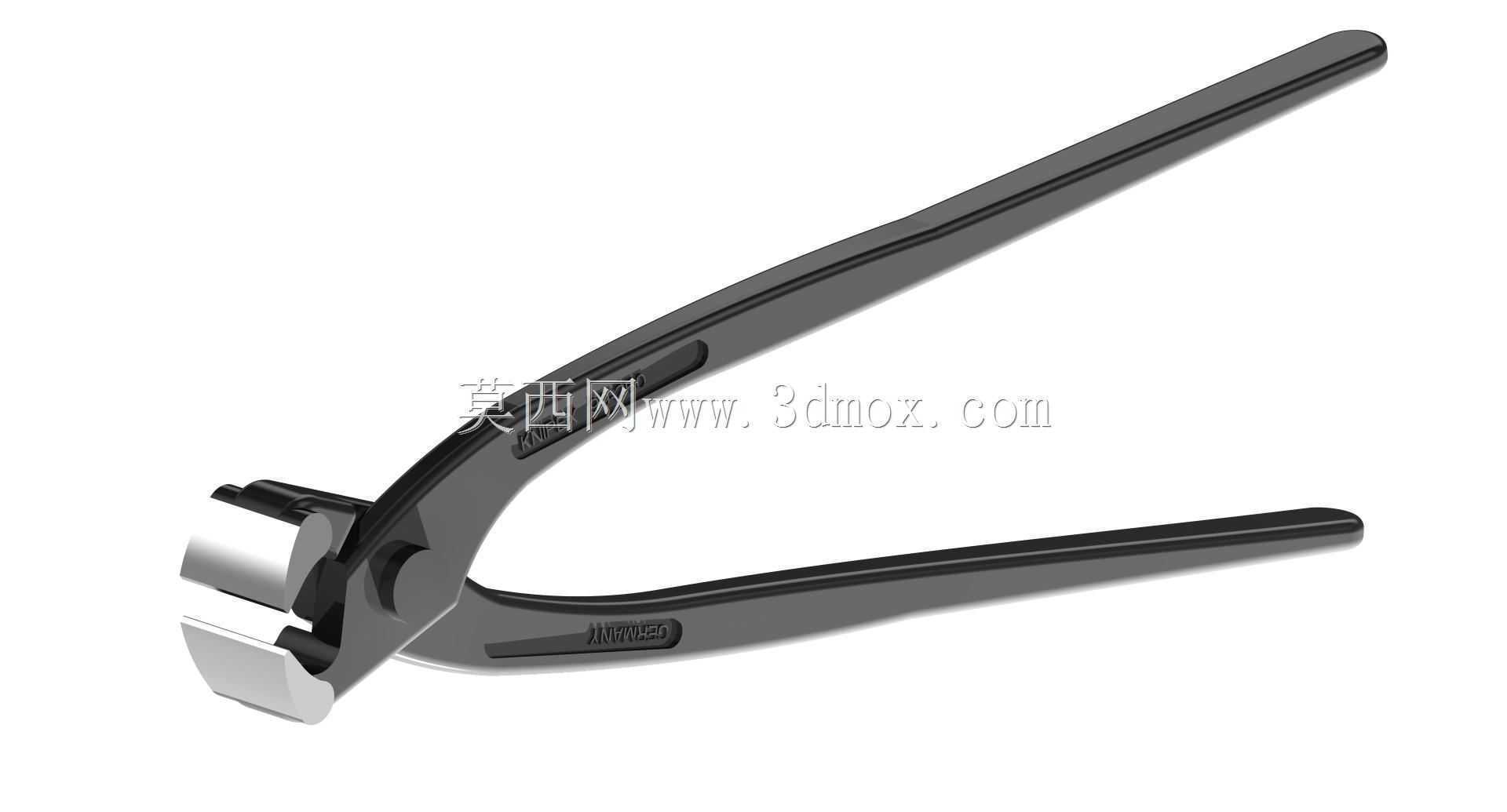

手动胡桃钳夹持剪切工具结构设计

　　日常设备维保、五金加工、线束端子处理场景里，胡桃钳是钳工、运维人员手边离不开的手动工具，和普通尖嘴钳、斜口钳的功能边界差异明显，它的钳口咬合面做了适配硬质地材的特殊结构，既可以夹持住细小的金属销钉、螺母完成拆装对位，也能剪切硬度在HRC30以下的低碳钢丝、铁钉、线束扎带，甚至在木工场景里可以用来拔除嵌在木料里的旧钉，不会像普通钳子那样出现钳口打滑、钉身断裂留残段的问题。做这款工具的结构设计时，首先要考虑的是手动施力的杠杆比匹配，钳身的两个臂长比例不能随意设定，臂长过长会导致钳头开合角度过大，狭小空间操作时容易卡滞，臂长过短则会让手部需要施加的握力超过普通人手掌的发力阈值，长时间使用会造成掌部肌肉劳损，

　　最终的杠杆比设定要保证成年男性单手握持时，施加300N左右的握力就能在钳口咬合位置输出超过1200N的剪切力，足以应对日常场景里的绝大多数剪切、夹持需求。钳头的咬合区域做了差异化的结构分区，最靠近铰接轴的位置是平口夹持面，表面做了细密的交叉滚花纹理，用来夹持需要固定的小型零件，滚花的深度控制在0.2mm左右，既可以保证足够的咬合摩擦力，不会在夹持表面光滑的金属件时出现打滑，也不会因为滚花过深在零件表面留下难以消除的压痕，影响零件的外观质量；平口夹持面向钳头顶端延伸的区域是弧形剪切刃，刃口做了15度的单面开刃处理，开刃角度过大会导致剪切时需要的推力变大，刃口容易崩缺，开刃角度过小则会让刃口的刚性不足，剪切较硬的金属丝时容易卷刃，

　　15度的开刃角度是兼顾锋利度和结构强度的最优区间。铰接轴的位置是整个工具的受力核心，设计时采用了过盈配合的销轴连接结构，销轴和两个钳身的铰接孔之间的配合公差控制在H7/p6区间，既可以保证两个钳身能够绕销轴灵活转动，没有卡滞的旷量，也不会因为配合间隙过大导致使用一段时间后钳头出现错位，剪切刃口无法完全对齐，影响剪切效果。钳身的手柄部分没有额外包覆塑胶防滑套，采用了和钳身一体的金属结构，表面做了哑光喷塑处理，握持的时候不会因为手掌出汗出现打滑，同时金属一体的手柄结构可以承受更大的敲击力，在需要轻敲钳身辅助对位的场景里，不会像包胶手柄那样出现胶层脱落、手柄变形的问题。整体的外形尺寸控制在总长200mm左右，钳头最大开合角度达到45度，

　　闭合状态下钳身的最大宽度不超过60mm，不管是放在工具腰包的插袋里，还是放在常规的五金工具箱内，都不会占用过多的收纳空间，安装边界适配绝大多数常规手动工具的收纳尺寸。钳头的顶端做了R2的圆角过渡处理，没有尖锐的棱角，在狭小空间操作时不会刮碰到周边的精密零件表面，也能避免操作时尖锐棱角划伤手掌。钳身的材料选用45号优质碳素结构钢，整体经过调质处理，硬度达到HRC28-32，钳口的剪切刃位置额外做了高频淬火处理，表层硬度提升到HRC48-52，既保证了钳身整体的韧性，不会在承受较大夹持力的时候出现钳身断裂，也保证了剪切刃口的耐磨性，正常使用场景下刃口的使用寿命可以超过一万次剪切循环，不需要频繁打磨刃口。实际使用时，针对不同的作业场景可以选择不同的钳口位置受力：需要大力剪切较粗的金属丝时，要把金属丝放在靠近铰接轴的剪切刃位置，利用杠杆力臂最短的位置获得最大的剪切力，不要用钳头最前端的刃口剪切粗硬金属，避免刃口崩缺；夹持小型零件做精细装配时，用钳头前端的平口面夹持，控制手部的握力大小，避免夹持力过大夹伤薄壁零件表面；拔除木料或者构件里的铁钉时，把钳头的弧形卡台卡在钉帽下方，利用钳头根部的圆弧面作为支点，按压钳身手柄就能轻松把铁钉拔出，不需要额外借助撬棍的辅助。
