带限位端盖的圆柱压缩弹性缓冲组件

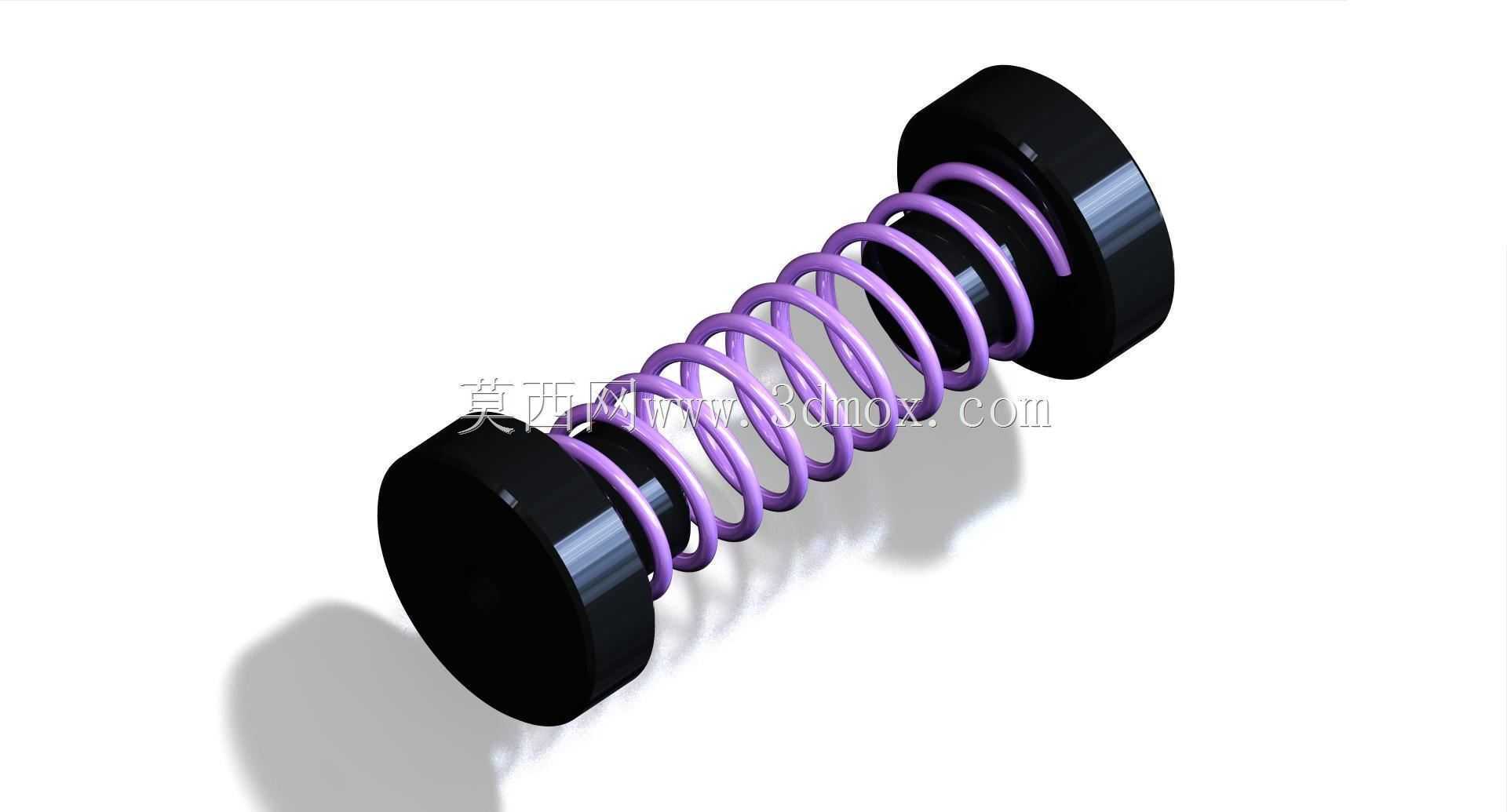

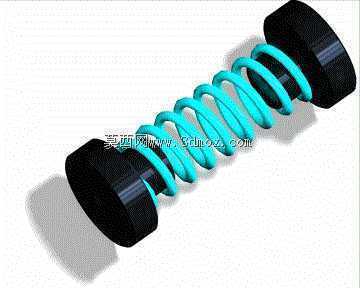

　　这套带两端限位端盖的圆柱螺旋压缩弹性组件，在工业设备的缓冲、复位、储能场景中应用十分广泛，小到自动化产线的工件定位压头、工装夹具的夹紧缓冲，大到工程机械操作杆的复位结构、小型设备的减震支撑，都能见到这类结构的身影。很多刚入行的结构工程师在做弹性复位结构时，经常会忽略弹簧两端的限位设计，直接把弹簧套在光杆上使用，实际运行过程中很容易出现弹簧受压侧弯、弹出导向杆的问题，尤其是在行程较长、压缩量接近弹簧极限压缩量30%以上的工况下，无端部限位的弹簧失稳概率会大幅提升，这套结构在弹簧两端配置了带导向轴段的黑色端盖，端盖的导向段直径和弹簧内径做了小间隙配合，单边间隙控制在0.2-0.5mm区间，既不会因为间隙过小导致弹簧伸缩时卡滞，也不会因为间隙过大失去导向作用，从根源上避免了弹簧受压时的径向窜动与失稳变形。

　　从功能特性来看，两端的端盖除了导向作用，还承担了载荷传递的功能，端盖和外部接触的端面做了平整处理，保证弹簧受压时端面受力均匀，不会出现偏载导致的弹簧局部应力集中。弹簧本身采用等节距圆柱螺旋设计，线径、中径、有效圈数的匹配完全按照常规缓冲工况的刚度需求设定，在额定压缩行程内，刚度曲线保持线性，不会出现刚度突变的情况，适合对复位力一致性要求较高的场合，比如自动化检测设备的探针复位、小型气动执行元件的行程缓冲，这类场景需要弹性力随压缩量线性变化，才能保证动作的稳定性。

　　设计这类弹性组件的时候，首先要确认的是安装边界的尺寸约束，端盖的最大外径要比弹簧外径大1.5-2倍线径的尺寸，保证弹簧压缩到极限位置时，圈与圈之间不会从端盖边缘挤出；端盖上的导向轴段长度要满足，当弹簧处于最大伸长状态时，导向段依然有3-5mm的长度插入弹簧内圈，避免弹簧在自由状态下从两端端盖之间脱落；弹簧的并圈部分在两端各设置1圈支撑圈，支撑圈的端面磨平，和端盖端面贴合度不低于75%，减少受压时的端部滑移。很多工程师在建模时容易忽略的细节是弹簧并圈的处理，直接把所有圈做成等节距，实际加工出来的弹簧两端支撑圈是并紧的，和有效圈之间有过渡段，如果建模时不做这个处理，后续做运动仿真的时候就会出现弹簧压缩到极限位置时和端盖干涉的问题。

　　从实际安装场景来说，这套组件既可以内置在导向套筒里使用，也可以直接套在导向光杆上使用，两种安装方式下，端盖的外径尺寸都要和配套的安装空间做匹配：如果是内置在套筒中，端盖外径和套筒内径采用间隙配合，公差选H8/f7即可，保证端盖能在套筒内顺畅滑动，不会出现卡滞；如果是套在光杆上使用，端盖中心可以加工出和光杆配合的导向孔，进一步提升整个组件的运动稳定性。在做选型匹配的时候，要先核算工况需要的最大弹力，再反推弹簧的线径和中径，同时要保证弹簧的极限压缩量比实际工作行程大20%以上，避免弹簧长期处于并紧状态，导致塑性变形失去弹性。

　　另外，这类组件在不同工况下的材质选择也有区别，普通工况下弹簧采用碳素弹簧钢即可满足需求，端盖采用45号钢发黑处理，成本低且耐磨性足够；如果是在腐蚀环境下使用，弹簧可以换成304不锈钢材质，端盖做不锈钢抛光或者硬质阳极氧化处理；如果是在有减震降噪需求的场合，端盖和弹簧接触的端面可以粘贴薄的聚氨酯垫片，吸收弹簧压缩伸展时的金属撞击噪音，这也是很多消费类电子设备、医疗设备里常用的优化方式。建模过程中，螺旋扫描的轨迹线要注意两端的并圈过渡，不能直接用等节距螺旋线生成实体，要在靠近端盖的位置把节距逐步减小到线径尺寸，还原真实弹簧的加工形态，端盖的边缘要做小的倒角处理，避免安装时划伤操作人员，也能减少应力集中，提升端盖的结构强度。
