35毫米行程推拉式电磁阀结构设计

　　这款推拉式电磁执行部件，核心行程参数为35毫米，在轻工自动化生产线、小型物料分拣机构、低压流体通断控制场景中有着非常广泛的适配空间。不同于旋转类电磁执行器件，推拉式结构的输出力方向与动铁芯轴线完全重合，不需要额外的换向传动结构就能直接输出直线往复动作，在安装空间局促、传动链路要求短的设备上，能大幅减少配套结构件的数量，降低整体装配复杂度。

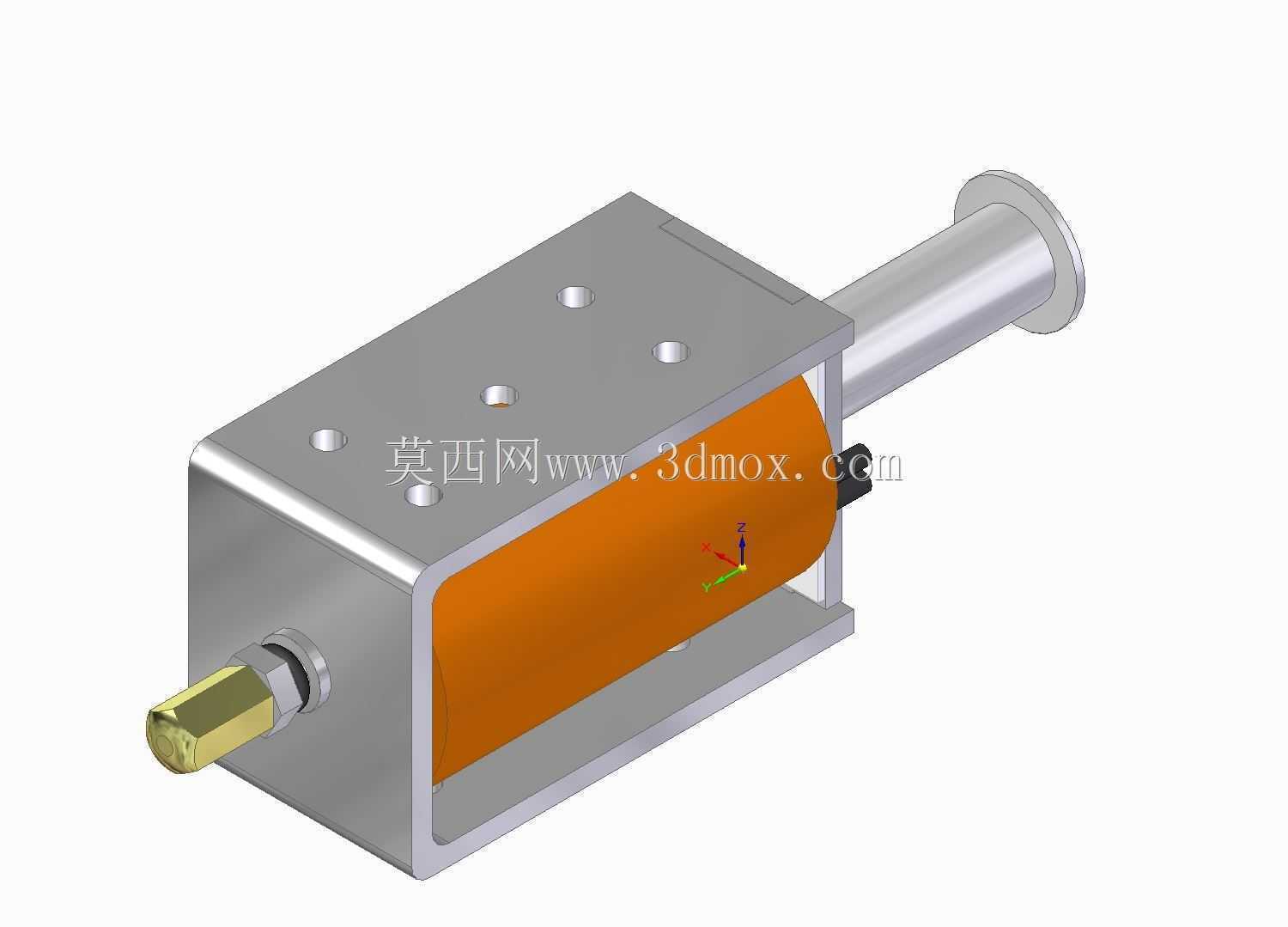

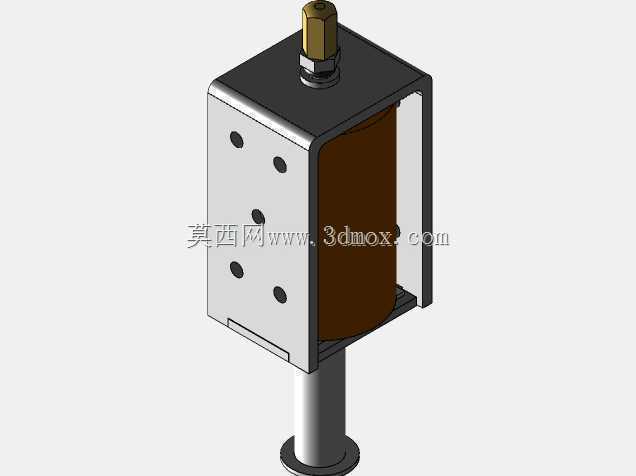

　　从结构设计逻辑来看，这款部件采用框架式外壳承载内部电磁组件，金属框架既作为磁路的导磁结构件，同时也承担内部线圈的防护与安装定位功能，外壳顶面预留的多个安装孔位，可适配从顶面锁付的安装场景，也能兼容侧面夹持的固定方式，给设备结构设计留出了足够的布局自由度。内部线圈采用灌封结构固定在框架内部，能避免设备运行过程中的振动导致线圈移位，同时也能提升线圈的散热效率，延长持续通电工况下的工作寿命。动铁芯组件采用分段式设计，输出端的金属推杆做了表面硬化处理，外露部分的光洁度控制在适配直线滑动的精度范围，避免长期往复动作出现卡滞；尾端的限位结构能精准控制35毫米的推拉行程，不会出现过冲导致线圈内部结构磕碰损伤，输入端的黄铜接电端子做了绝缘隔套处理，能避免接线时误触金属外壳引发的短路风险。

　　在实际选型适配过程中，首先要明确安装边界：这款部件的主体为方形金属壳体，轴向总长度包含伸出的推杆部分，安装时需要在推杆伸出方向预留足够的避让空间，避免推杆动作时与周边结构发生干涉；径向尺寸要匹配安装位的开孔或夹持空间，顶面的安装孔位间距为固定值，设计安装支架时需要严格对应孔位坐标，避免强行锁付导致壳体变形，挤压内部动铁芯的运动空间引发动作卡滞。从功能特性上看，这款推拉电磁阀的响应速度快，通电后动铁芯能在毫秒级时间内完成全行程动作，适合需要快速通断、快速移位的工位，比如小型料道的挡料机构、测试设备的探针顶升结构、小型锁具的锁舌驱动结构，都能直接适配。

　　设计这款三维结构的时候，需要重点考量磁路的闭合效率，框架与动铁芯、静铁芯之间的配合间隙要控制在合理范围，间隙过大会导致磁阻上升，相同功率下的输出推力下降，间隙过小则会提升加工精度要求，提升量产的加工成本，同时也容易因为加工公差累积导致动铁芯滑动卡滞。线圈的绕线空间要匹配框架内部的容纳尺寸，线径与匝数的搭配要兼顾推力需求与通电发热的平衡，避免长时间通电导致线圈温度过高，烧坏绝缘层引发故障。动铁芯的表面处理工艺也要做对应设计，既要保证导磁性能，也要降低滑动过程中的摩擦系数，减少长期动作的磨损量，提升部件的整体使用寿命。

　　在实际设备集成场景中，这类推拉电磁阀不需要配套复杂的驱动管路，不像气动执行元件需要搭配气源、气管、电磁阀组等配套组件，只需要通断对应电压的直流电就能完成动作，在小型 standalone 设备、便携类工业设备、没有气源配套的生产工位上，有着非常明显的集成优势。安装时要注意推杆的负载方向，尽量让负载力与推杆轴线保持同轴，避免承受径向力，否则会加速推杆与导向套的磨损，导致动作精度下降甚至出现卡滞故障。如果是用于频繁动作的工位，还要在选型时核算通电持续率，匹配对应的功率参数，避免线圈过热失效。
