液压系统用直角式调压减压阀结构

项目分类:阀门 发布时间:2022-01-29 ID:520646
  • 液压系统用直角式调压减压阀结构
  • 液压系统用直角式调压减压阀结构
  • 液压系统用直角式调压减压阀结构
  • 液压系统用直角式调压减压阀结构
  • 液压系统用直角式调压减压阀结构
  • 液压系统用直角式调压减压阀结构
  • 液压系统用直角式调压减压阀结构
  • 液压系统用直角式调压减压阀结构
  • 液压系统用直角式调压减压阀结构

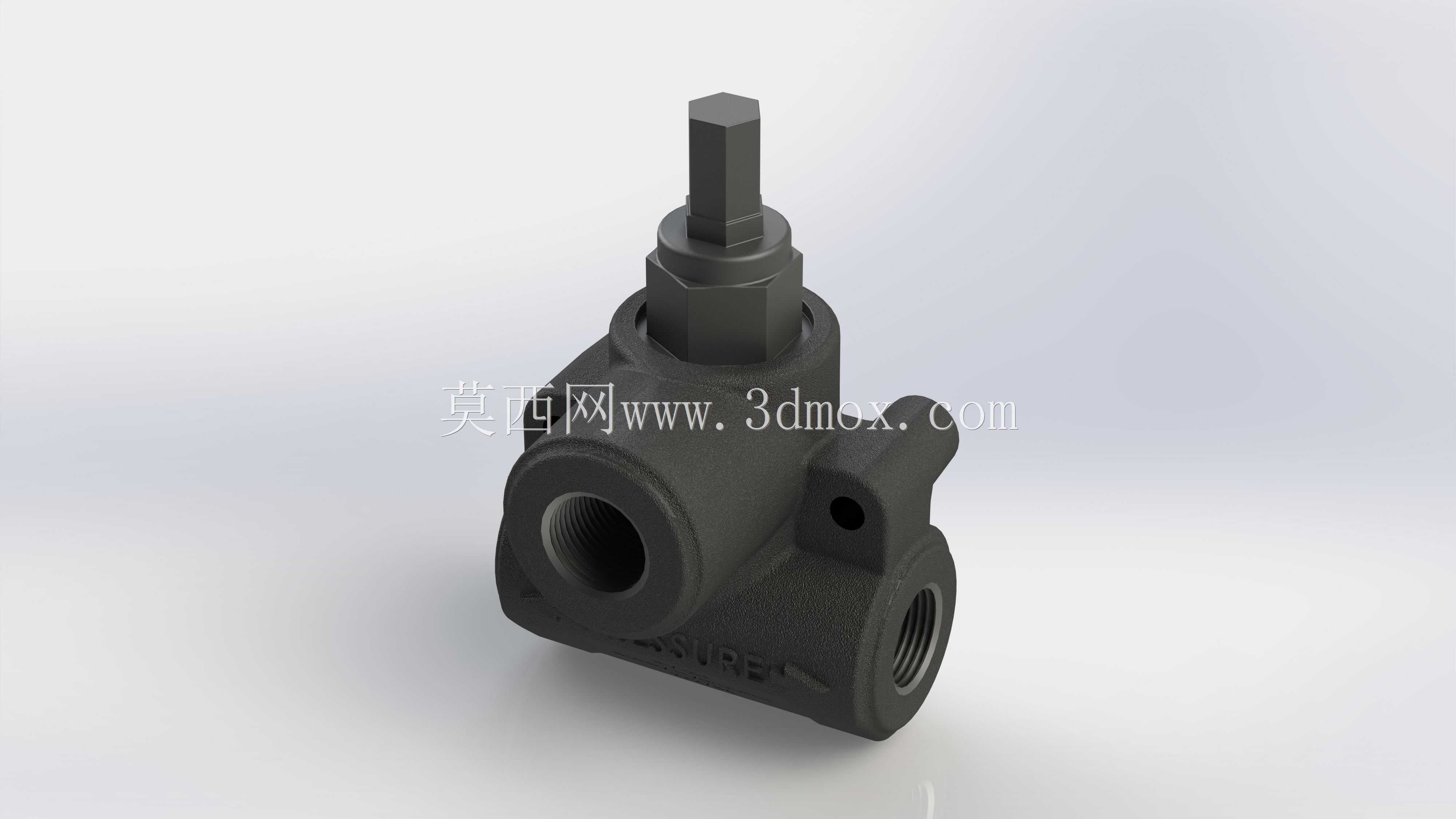

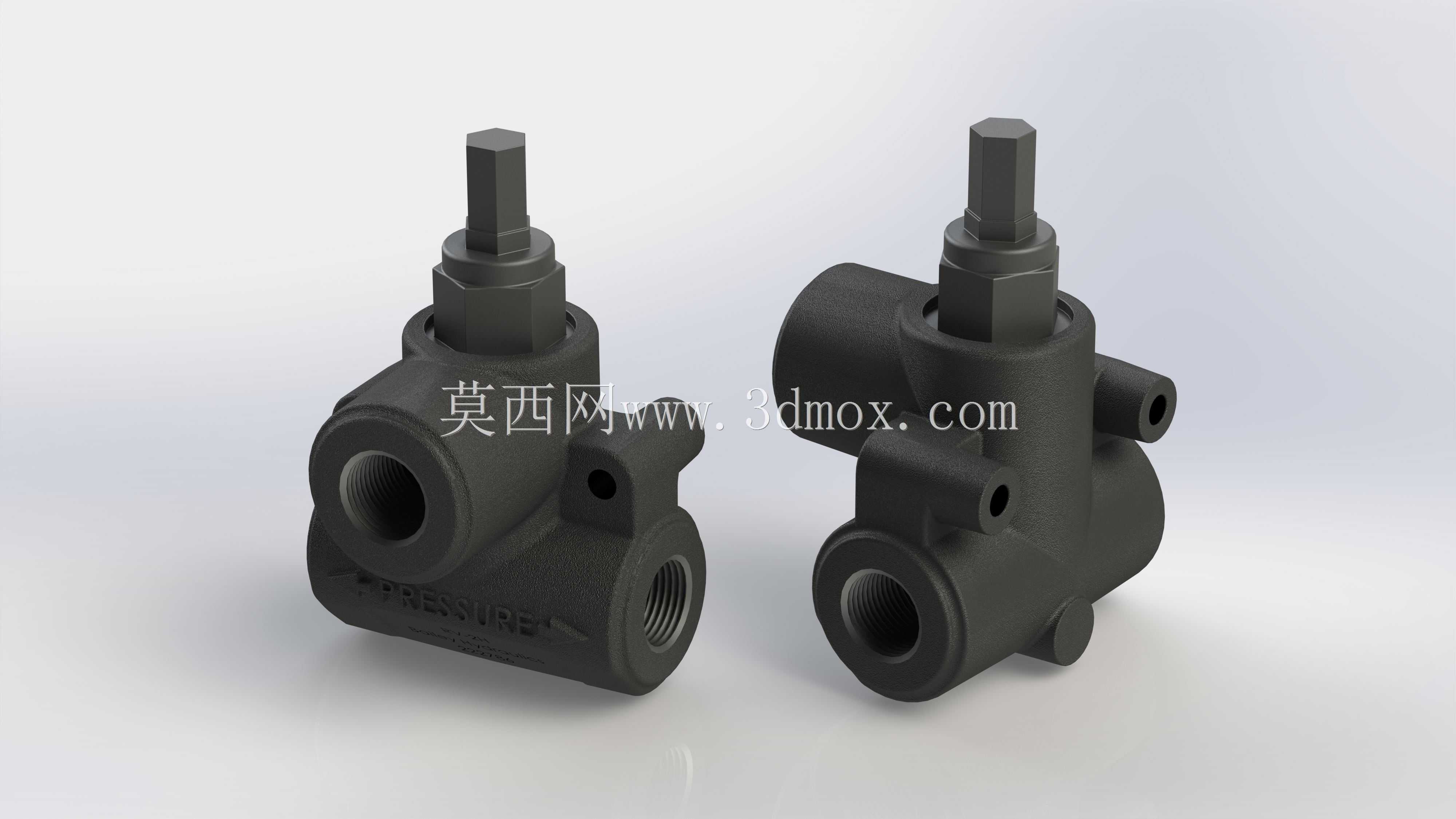

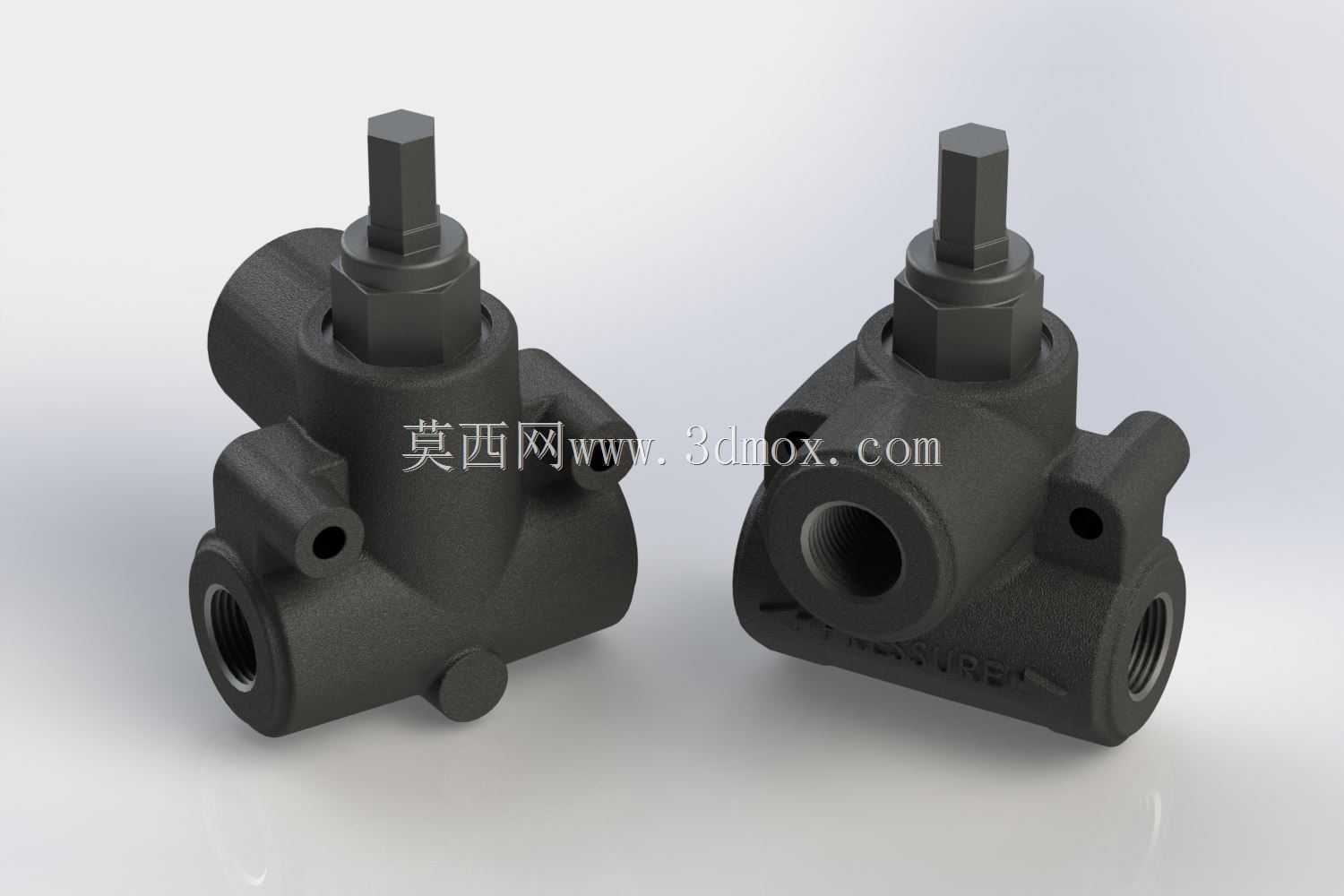

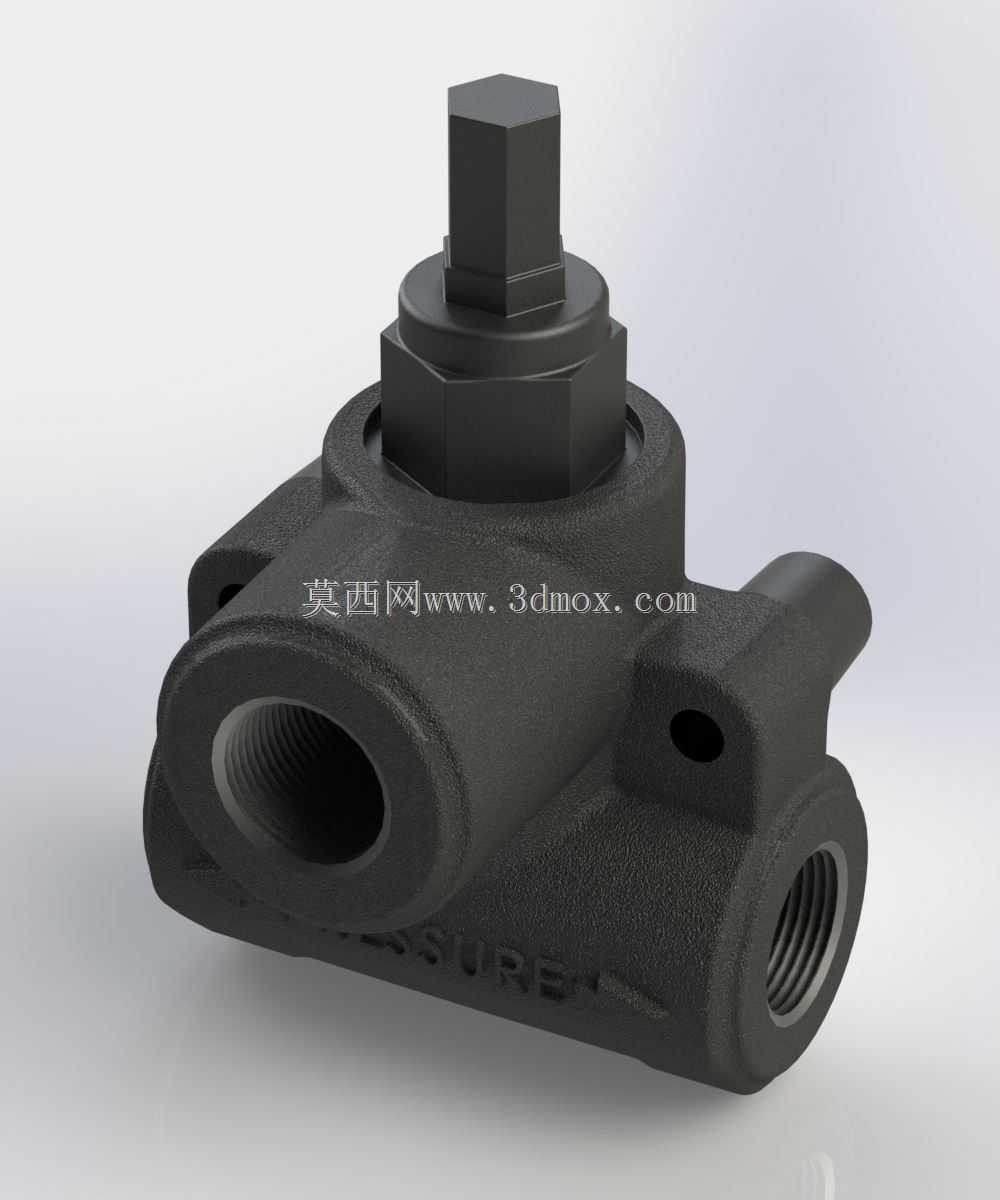

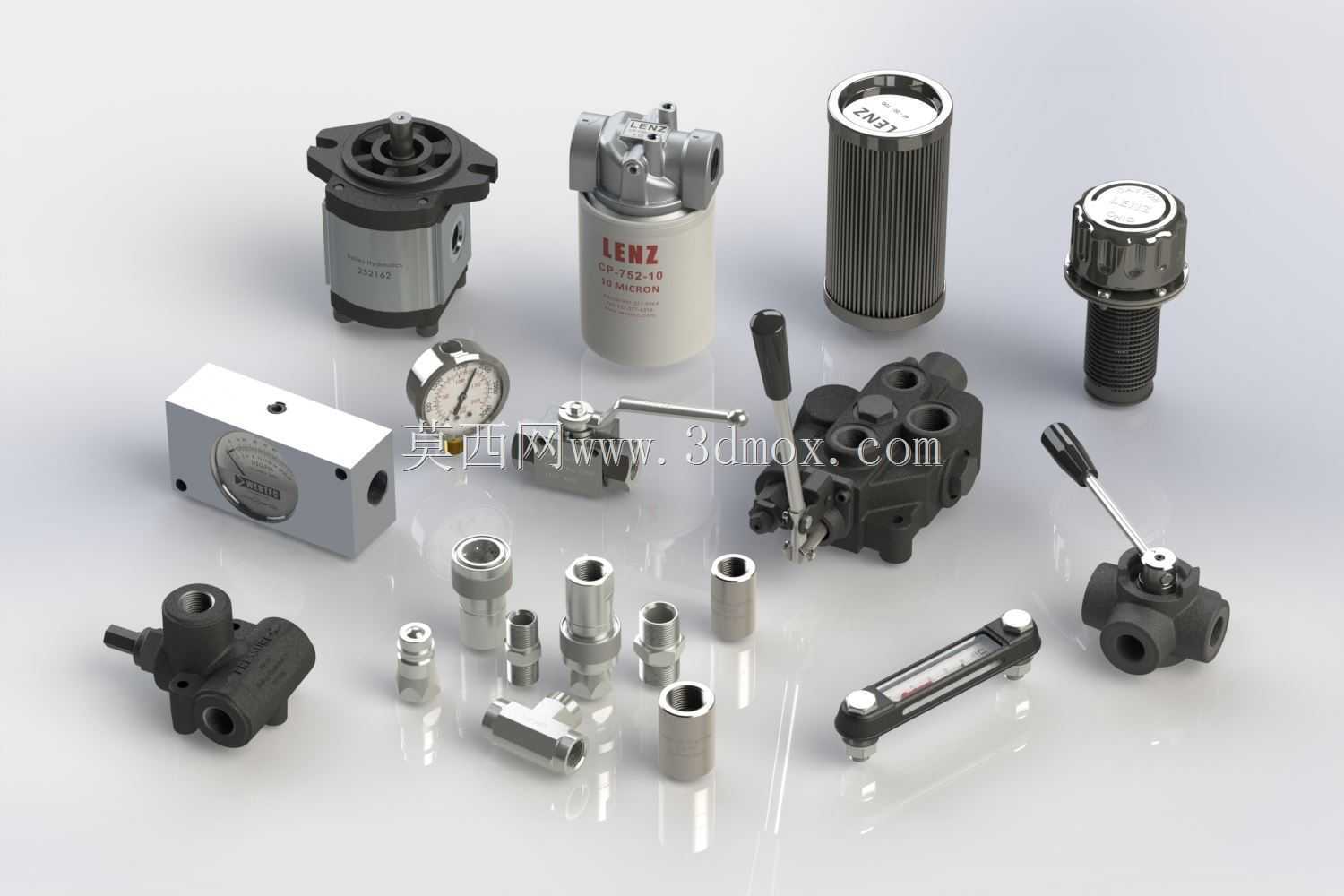

  在中小型液压站、机床液压进给回路、工程机械辅助液压支路的设计选型过程中,减压阀是保障支路压力稳定、避免高压源冲击下游低压执行元件的核心阀件,本次呈现的阀件结构为直角式螺纹连接减压阀,适配进回油呈90度布局的紧凑安装空间,在液压站阀块集成空间不足、需要就近在管路分支处布置调压元件的场景下,这类结构的阀件不需要额外加工过渡流道块,直接通过管螺纹与管路对接,能大幅缩减管路布置的冗余空间。从功能特性来看,该阀件为直动式调压结构,顶部的调节杆可通过旋转改变内部弹簧预紧力,进而设定支路的输出稳定压力,阀体侧面的两个小型接口分别为压力检测口与远程控制口,可外接压力表实时显示输出压力值,也可外接远程调压阀实现远距离压力设定,

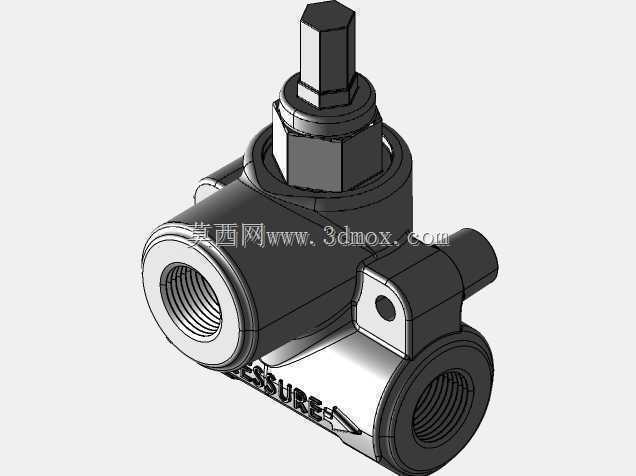

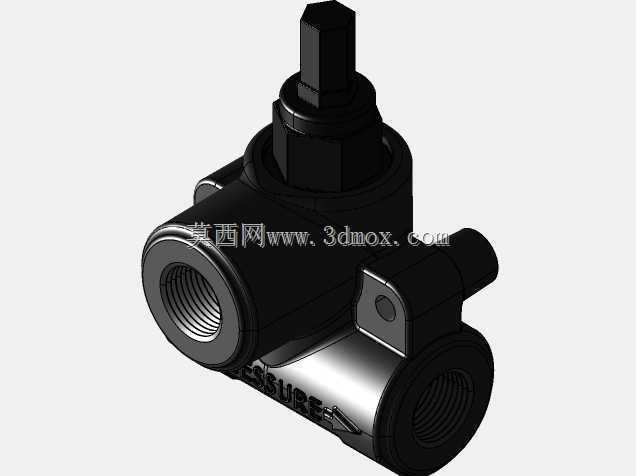

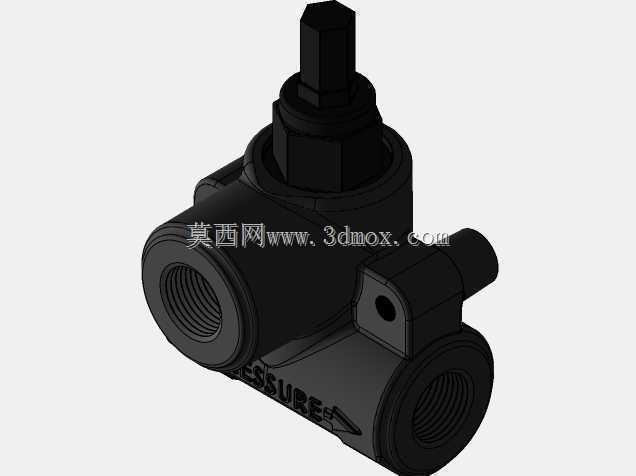

  满足设备操作侧的调压需求,不需要人员靠近液压站即可完成压力调整。设计过程中优先考虑了安装边界的适配性,阀体采用锻钢材质的异形流道结构,三个主通路口径统一为英制锥管螺纹,进出口呈直角分布,调节端垂直于进出口所在平面,安装时预留的扳手空间仅需要覆盖调节杆顶部的六角部位以及两个主接口的管螺纹拧紧空间,相比直通式减压阀,直角布局的结构能让管路走向更贴合设备机架的排布逻辑,避免管路出现大角度弯折带来的流阻损失。从结构设计思路上,该阀件的外部轮廓完全按照实际装配尺寸还原,阀体表面的铸造标识、接口处的螺纹退刀槽、调节杆的密封压盖结构都做了等比例还原,虽然未绘制内部的阀芯、弹簧、密封件等细部零件,但外部所有安装相关的尺寸、接口位置、

  操作空间边界都与实物一致,在做液压系统三维布局、管路干涉检查、安装工位预留设计时,可直接将该模型导入装配环境,不需要额外调整安装尺寸。在实际应用场景中,这类减压阀常布置在液压系统的夹紧回路、润滑回路、控制油回路中,这类回路的工作压力通常低于主系统压力,且需要压力值保持稳定,不受主系统压力波动的影响,比如机床的液压卡盘夹紧回路,主系统压力通常在14-16MPa,而卡盘夹紧需要的压力仅为3-8MPa,通过该减压阀将支路压力调整到合适值后,即使主系统因为液压缸换向出现压力波动,夹紧支路的压力也能保持稳定,避免出现夹件松动或者夹紧力过大夹伤工件的问题。在做设备的三维管路设计时,这类阀件的外形尺寸准确性直接影响管路的下料长度,

  该模型的接口中心距、阀体最大外轮廓尺寸、调节杆的最大行程外伸长度都按照实物尺寸还原,在做干涉检查时,可准确判断阀件安装后是否会与周边的管路、机架、其他阀件出现空间冲突,尤其是在移动设备的液压系统设计中,比如小型工程机械的辅助液压支路,安装空间非常紧凑,提前通过三维模型验证安装边界,能避免现场安装时出现阀件无法装配、调节杆被遮挡无法操作、接口对接角度偏差导致管路扭曲的问题。阀体上的铸造纹理、接口处的倒角、密封面的凸台结构都做了写实还原,在做设备的外观渲染、装配工艺演示时,也能直接调用该模型,不需要额外做外观细节的补充。
