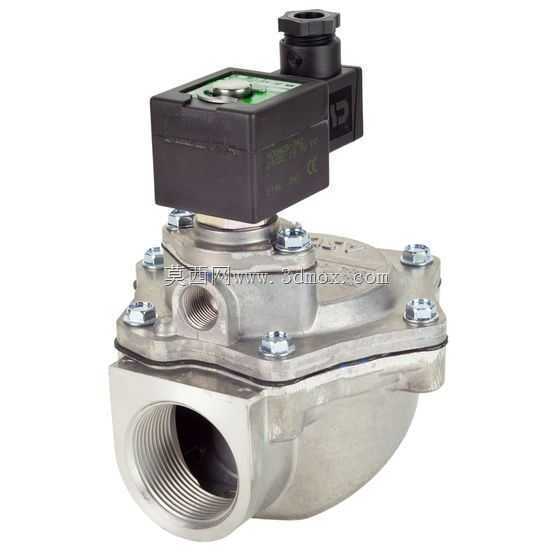

ASCO一体式隔膜脉冲除尘阀结构设计

　　在工业除尘系统的气路控制环节，这类无弹簧一体式隔膜脉冲阀是袋式除尘、滤筒除尘设备的核心喷吹执行元件，主要承担压缩空气的瞬间脉冲释放功能，通过毫秒级的启闭动作完成滤袋表面积尘的反向喷吹清灰，直接决定除尘系统的运行阻力稳定性与滤料使用寿命。从结构设计逻辑来看，该阀摒弃了传统脉冲阀内置复位弹簧的结构形式，将隔膜启闭的压力差控制腔与主阀腔做了一体化集成设计，有效减少了弹簧长期往复动作带来的疲劳失效、弹簧碎屑卡滞隔膜等常见故障点，适配高粉尘、高频率启停的工业集尘工况，在木工除尘、焊接烟尘处理、建材粉料收尘、冶金烟气过滤等场景中应用广泛。

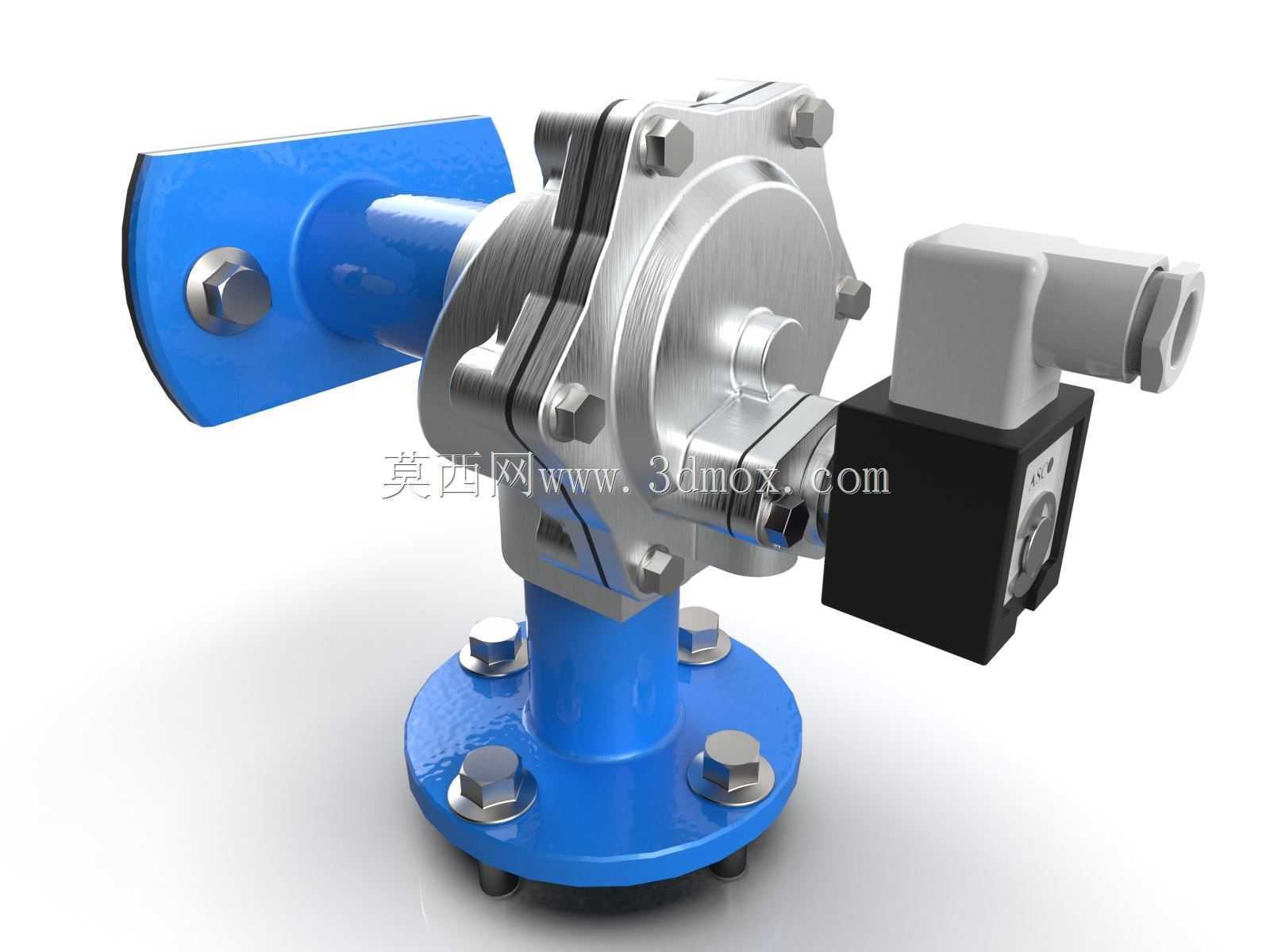

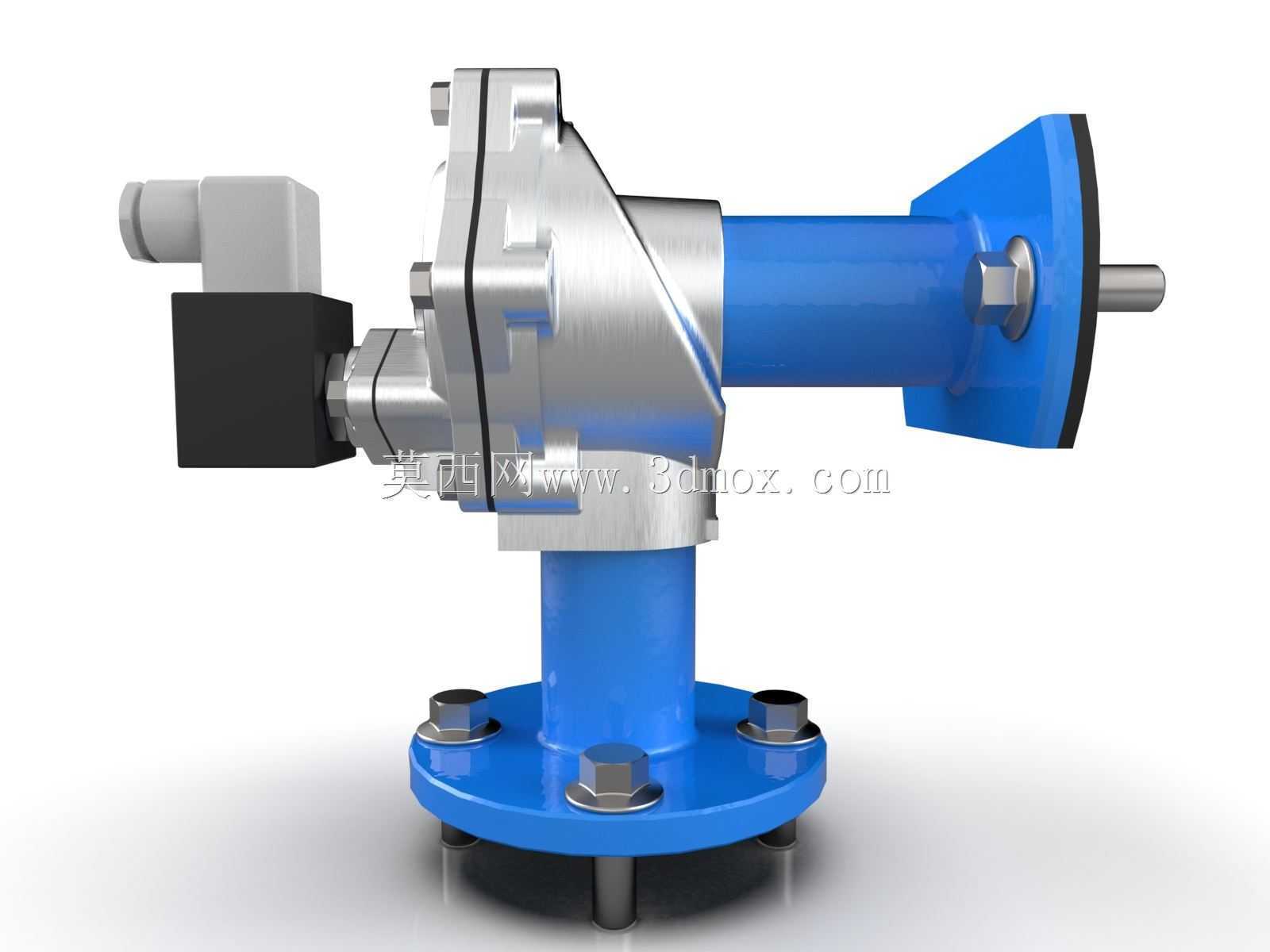

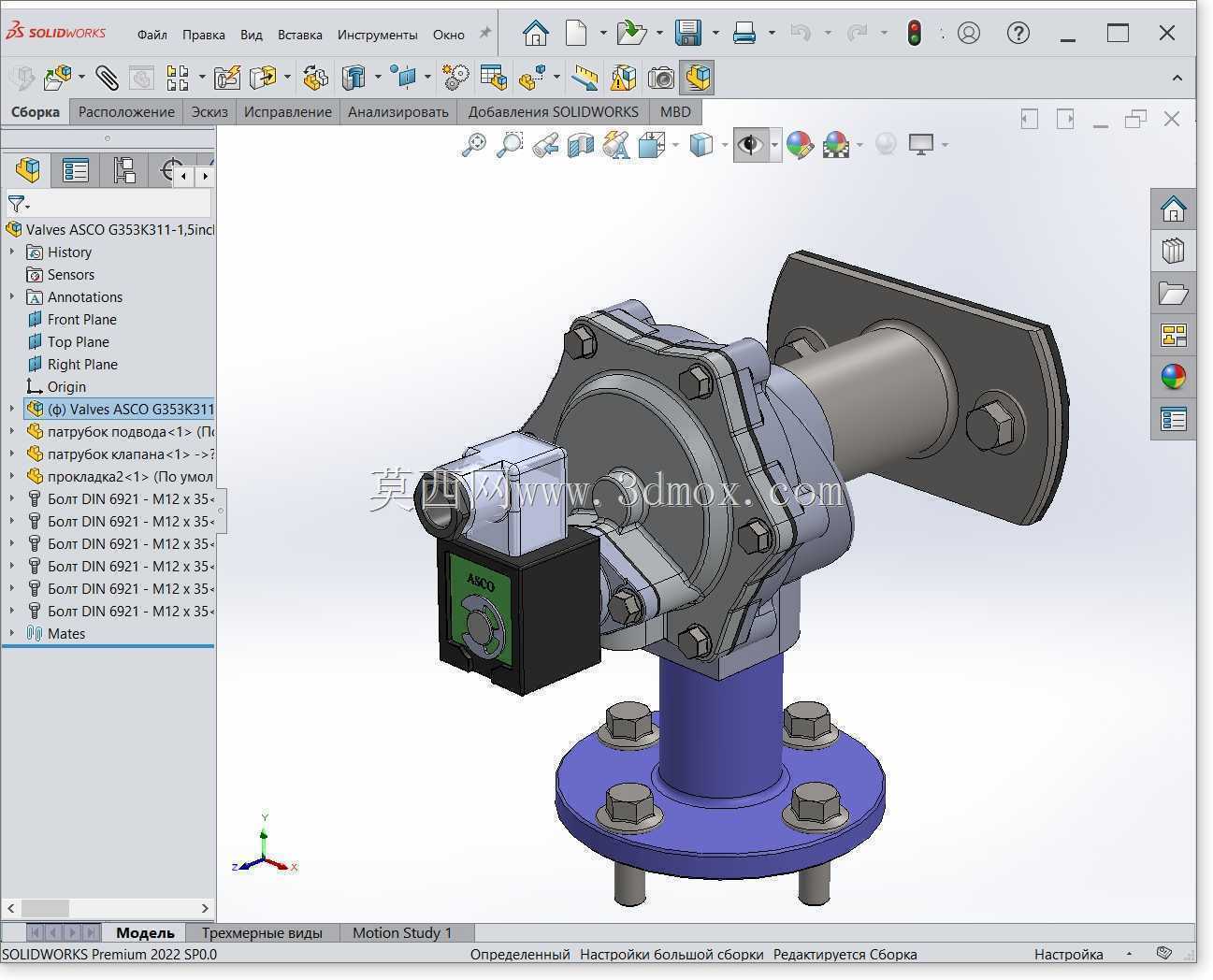

　　从实际安装适配维度看，该阀采用法兰式底部安装结构，下端法兰带均布螺栓孔，可直接对接除尘设备的气包喷吹接口，安装时需保证法兰端面与气包安装面的平行度，密封垫压缩量控制在合理区间，避免长期受脉冲气流冲击出现密封泄漏。侧方的电磁先导头采用直角式出线结构，接线端带防护壳体，可适配车间多尘环境下的电气接线要求，先导头与主阀体的连接采用密封螺纹配合，无需额外加装密封件即可满足气路密封要求，日常维护时可单独拆卸先导头进行清理或更换，无需拆解整个主阀结构。

　　功能特性层面，该阀的启闭动作完全依靠隔膜上下腔的压力差实现，当电磁先导头得电时，控制腔泄压通道打开，隔膜上腔压力快速释放，下腔压缩空气推动隔膜抬起，主气路瞬间导通，高压压缩空气以极高流速从阀出口喷入滤袋内部，完成单次清灰动作；先导头失电后，控制腔泄压通道关闭，压缩空气通过节流孔快速填充隔膜上腔，推动隔膜下压封闭主气路，完成一次喷吹周期。这种无弹簧结构的设计，让阀的启闭响应速度更快，单次喷吹时长可稳定控制在0.1秒左右，既能保证足够的喷吹冲击力剥离滤袋表面积尘，又能最大限度降低压缩空气的消耗量，相比同规格带弹簧结构的脉冲阀，气耗可降低15%左右，同时无弹簧结构也消除了弹簧在长期压缩空气接触环境下的锈蚀、疲劳断裂风险，大幅延长了阀的无故障运行周期。

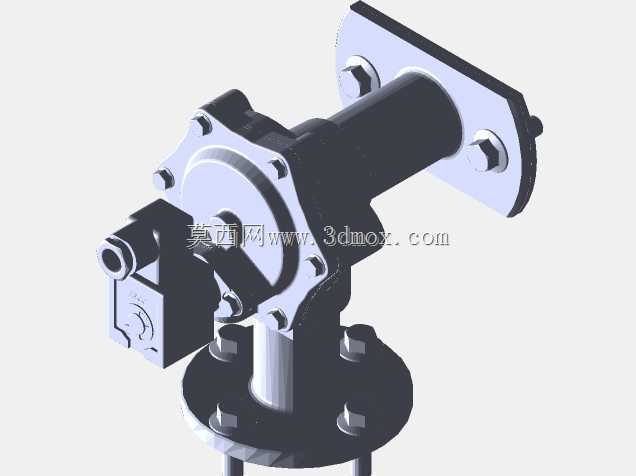

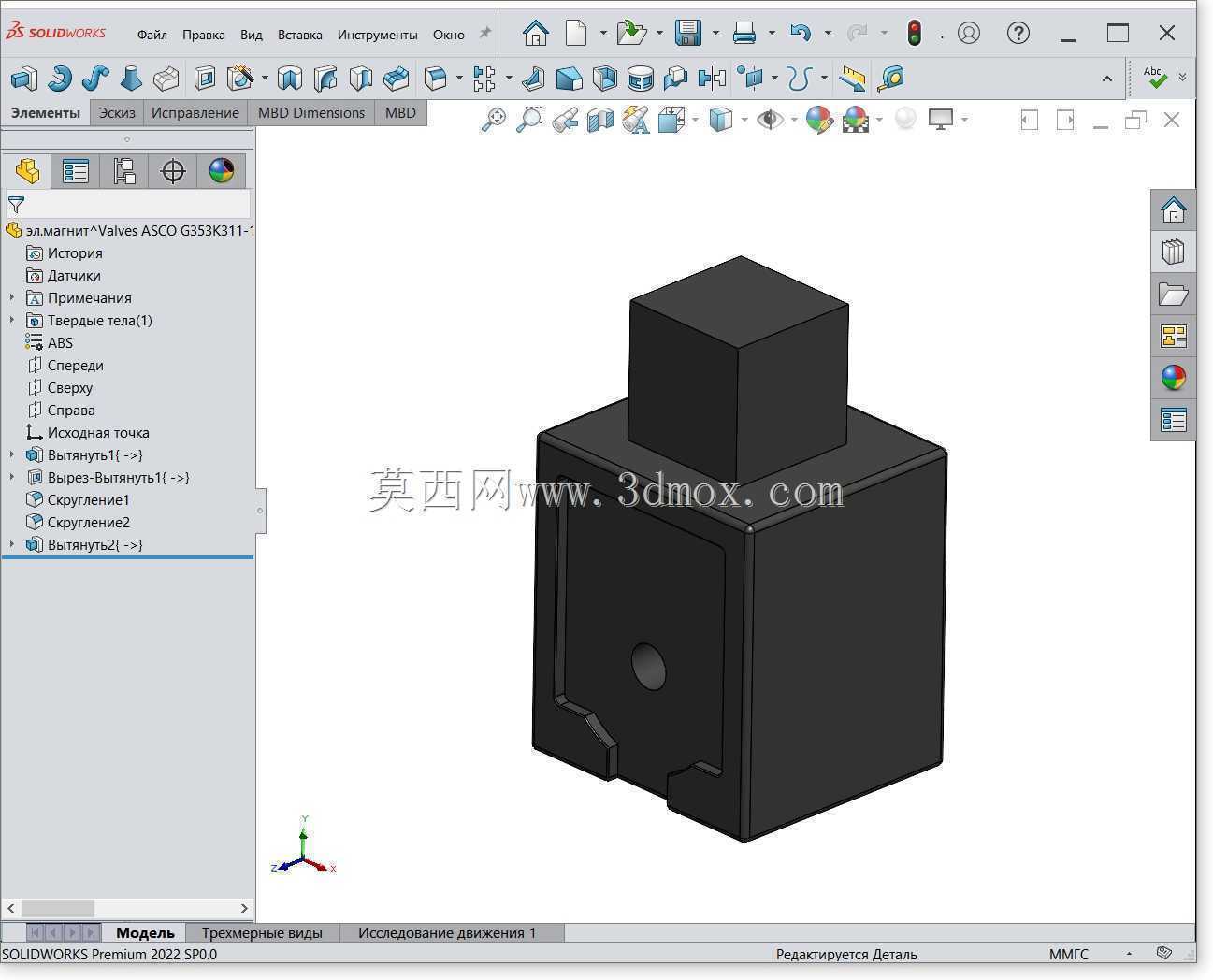

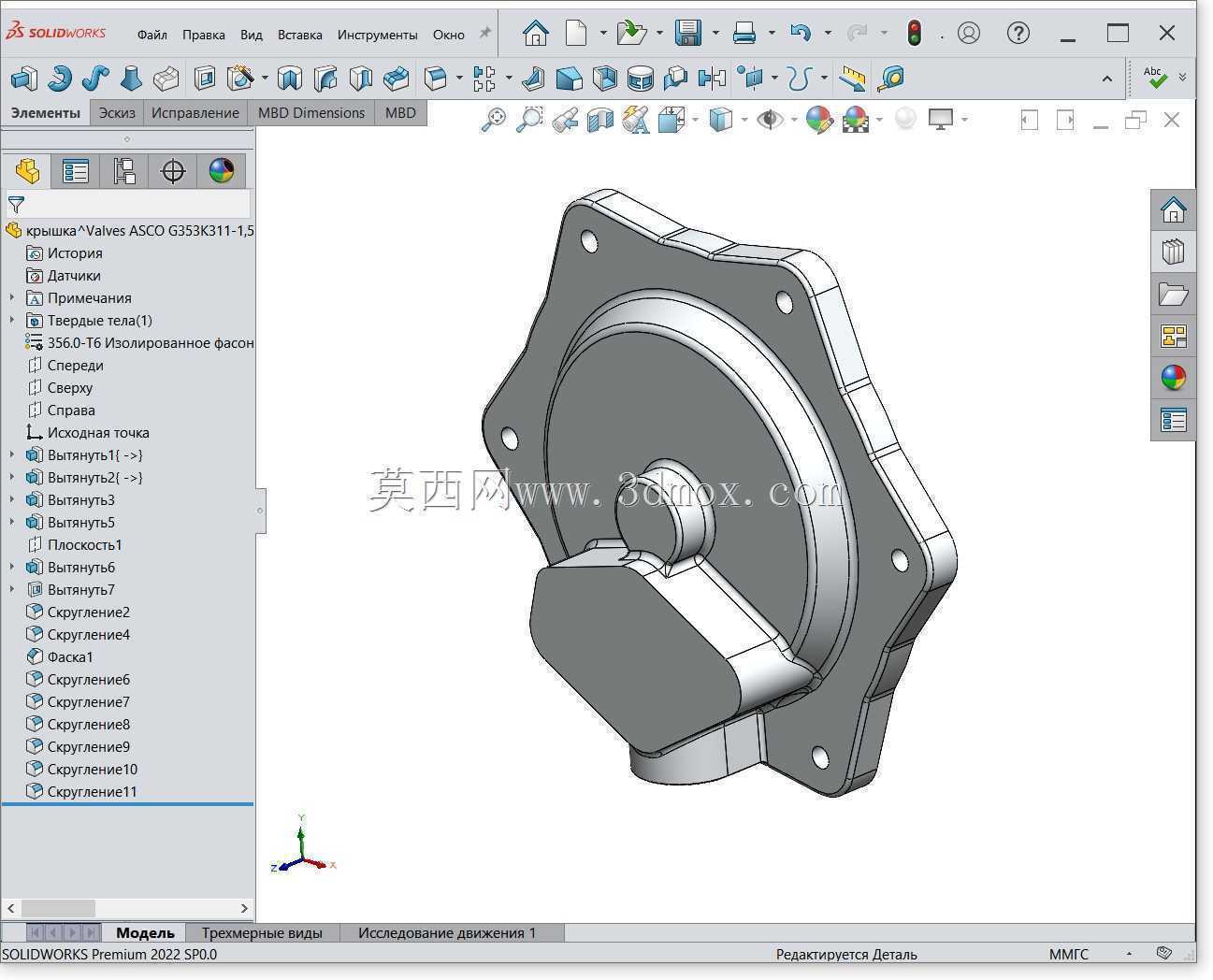

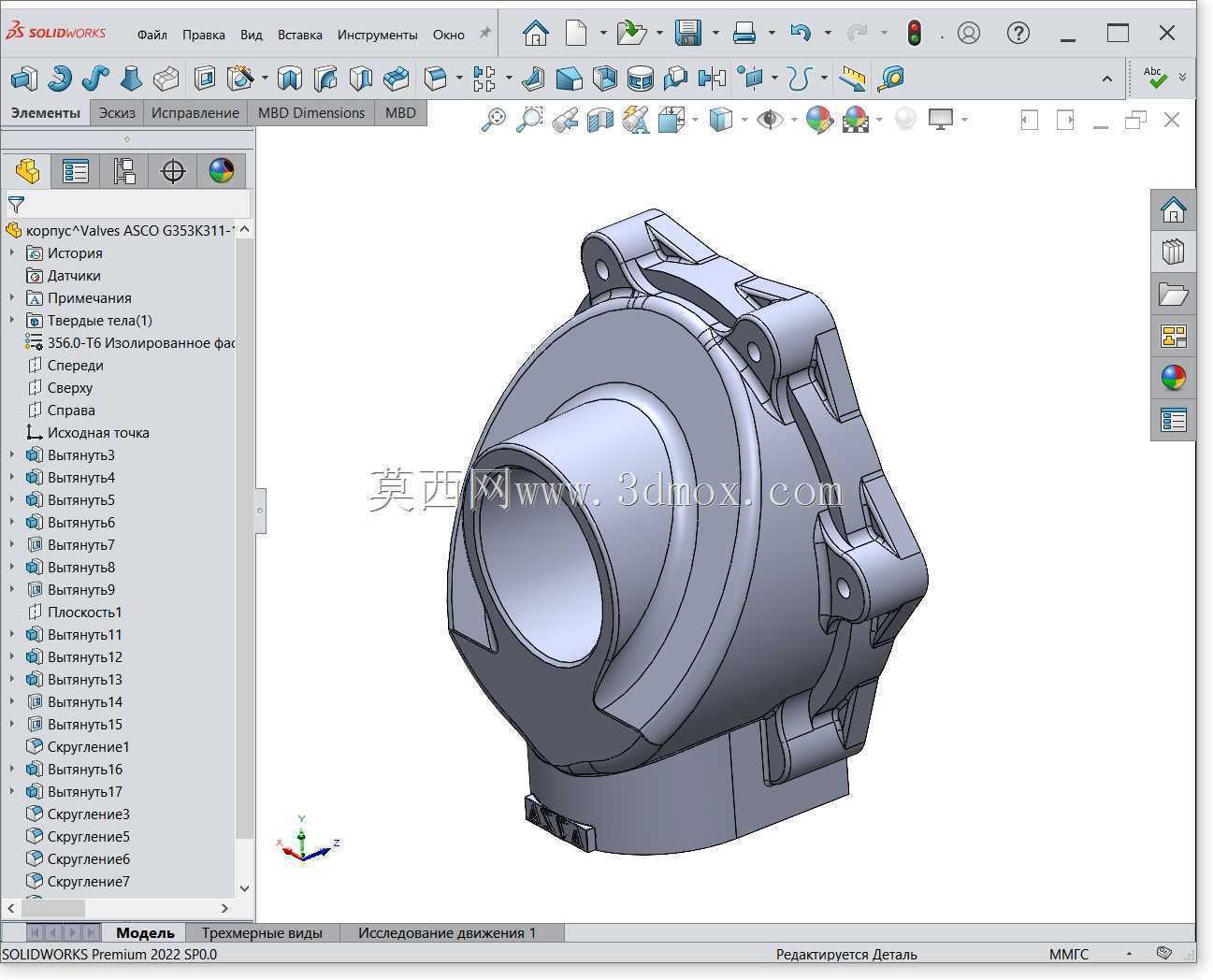

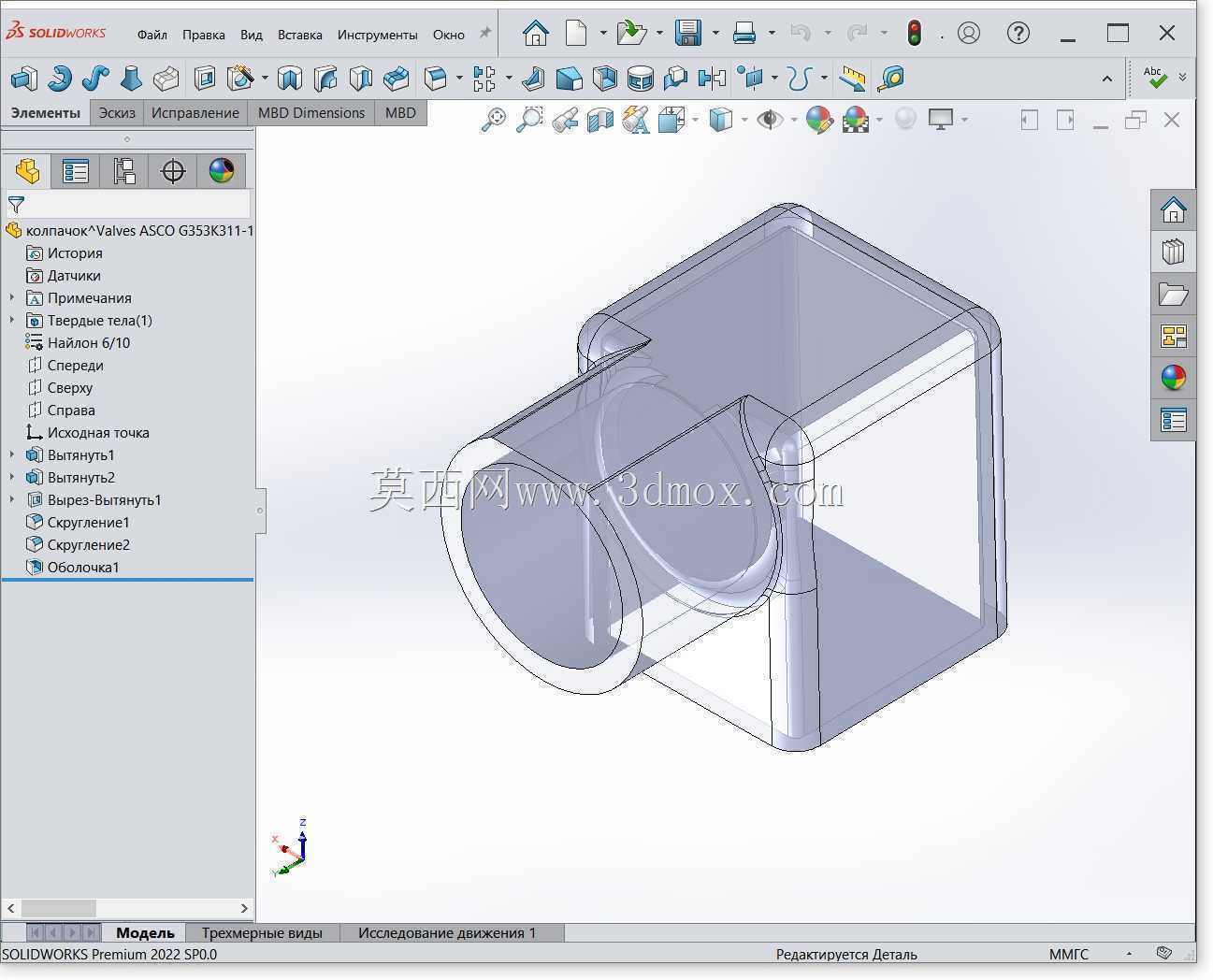

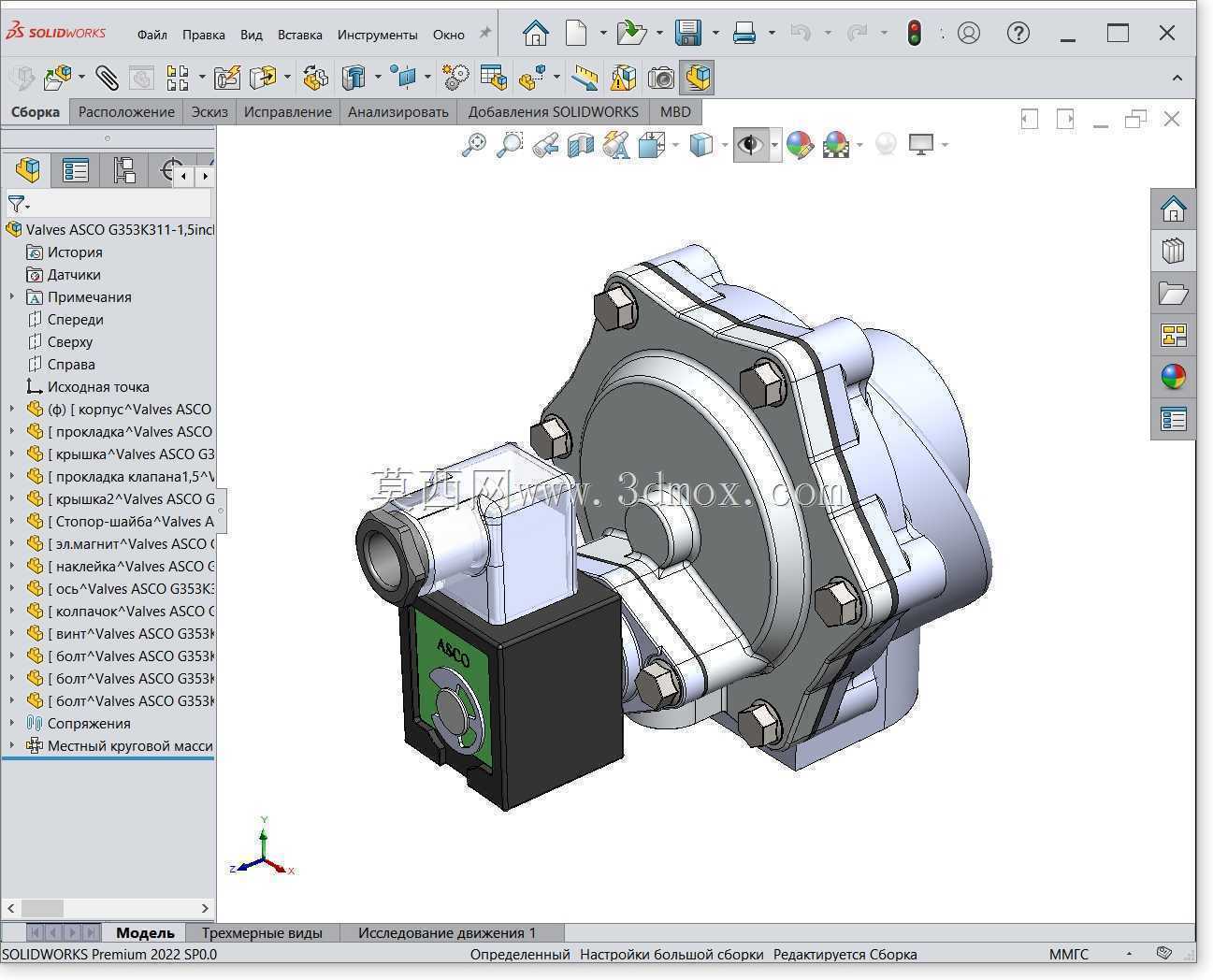

　　从外形结构的建模细节来看，主阀体的流道做了圆弧过渡设计，避免直角流道带来的气流阻力损失与紊流噪音，隔膜压紧端采用多螺栓圆周均布的紧固方式，可保证隔膜周边压紧力均匀，不会出现局部压力过大导致隔膜过早开裂、或是压紧力不足导致的泄压漏气问题。侧方的连接法兰带定位凸台，安装时可快速与喷吹管路对接定位，减少现场安装的对位调整时间。电磁先导头的壳体采用工程塑料与金属嵌件结合的结构，既保证了接线端的绝缘防护性能，又能满足先导头内部阀芯动作的结构强度要求，整体结构没有冗余的外置部件，外部轮廓规整，在除尘设备气包上密集布置时不会出现相邻阀的安装干涉问题。

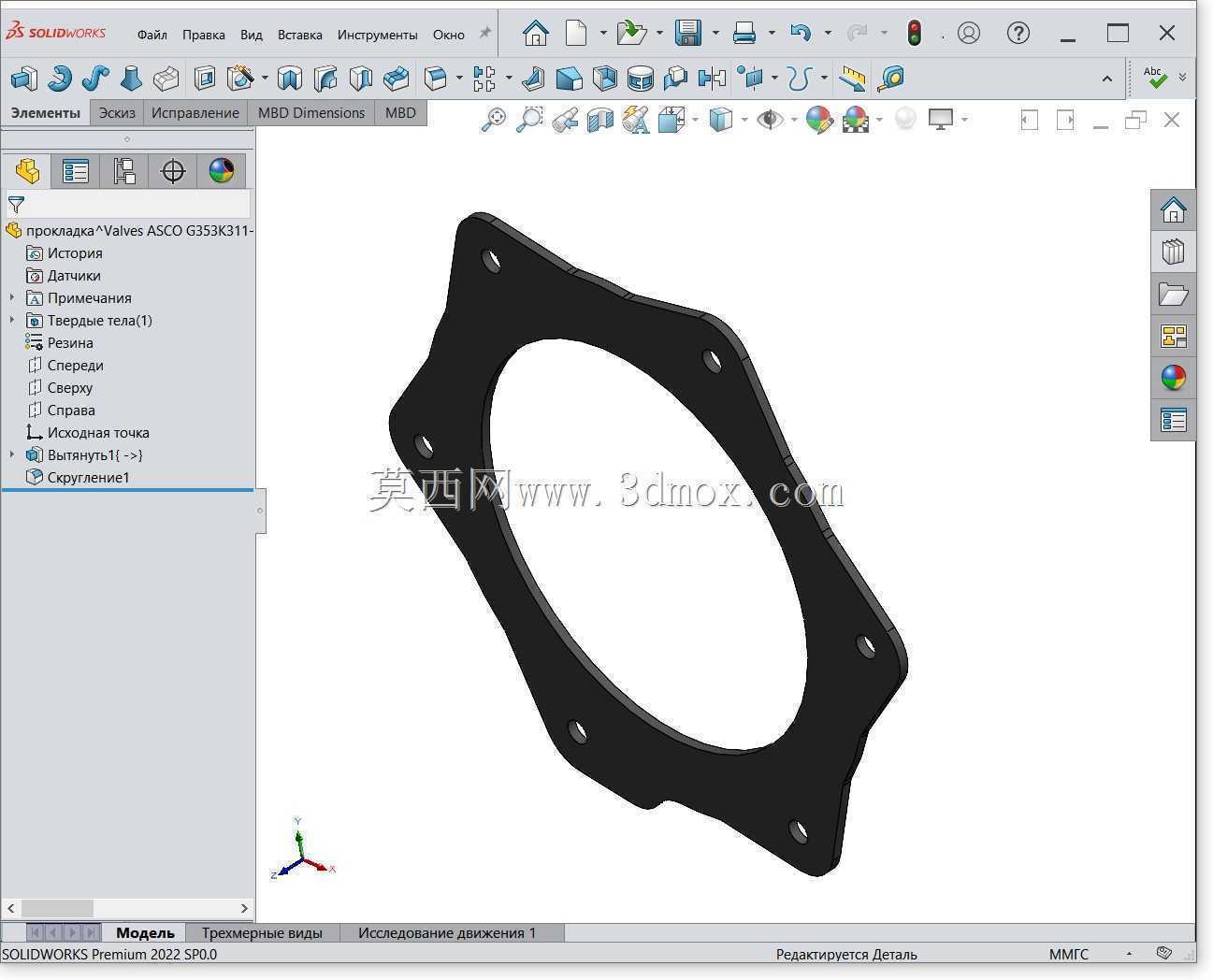

　　在设备选型匹配时，需要结合除尘滤袋的长度、数量、单条滤袋的喷吹气量需求来匹配对应通径的阀，该1.5英寸通径的规格通常适配6-8条长度3米以内的除尘滤袋的喷吹需求，安装时需保证气包的供气压力稳定在0.4-0.6MPa区间，压力过低会导致喷吹力度不足，滤袋清灰不彻底造成设备运行阻力持续升高，压力过高则会加剧隔膜的疲劳损耗，同时可能造成滤袋受气流冲击过度出现破损。日常运维中，需定期检查隔膜的密封面是否有积尘卡滞、节流孔是否被压缩空气中的杂质堵塞，这类故障是导致脉冲阀喷吹无力、漏气的主要原因，由于该阀采用一体式隔膜结构，更换隔膜时只需松开周边紧固螺栓即可完成操作，无需复杂的专用工具，现场维护难度较低。

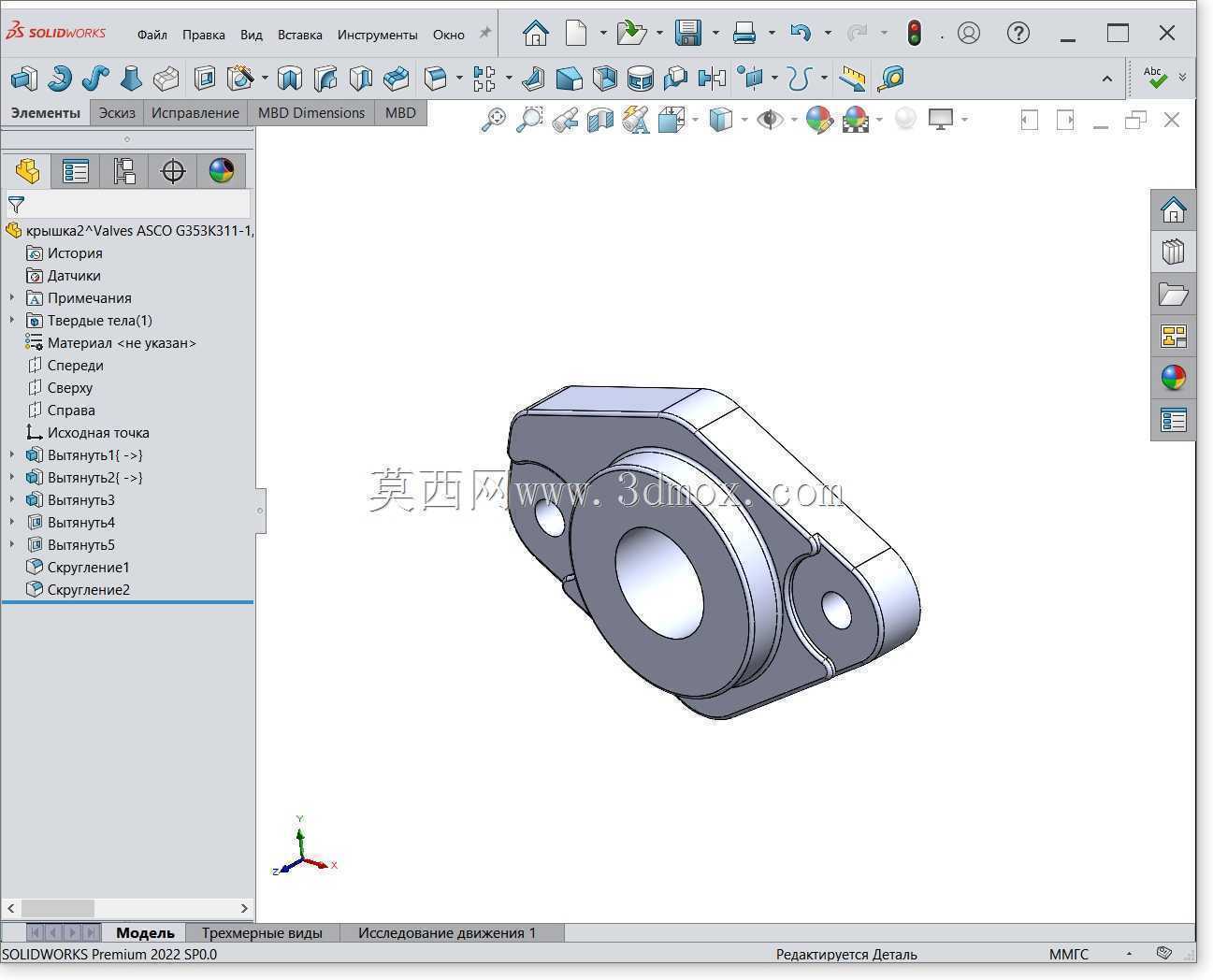

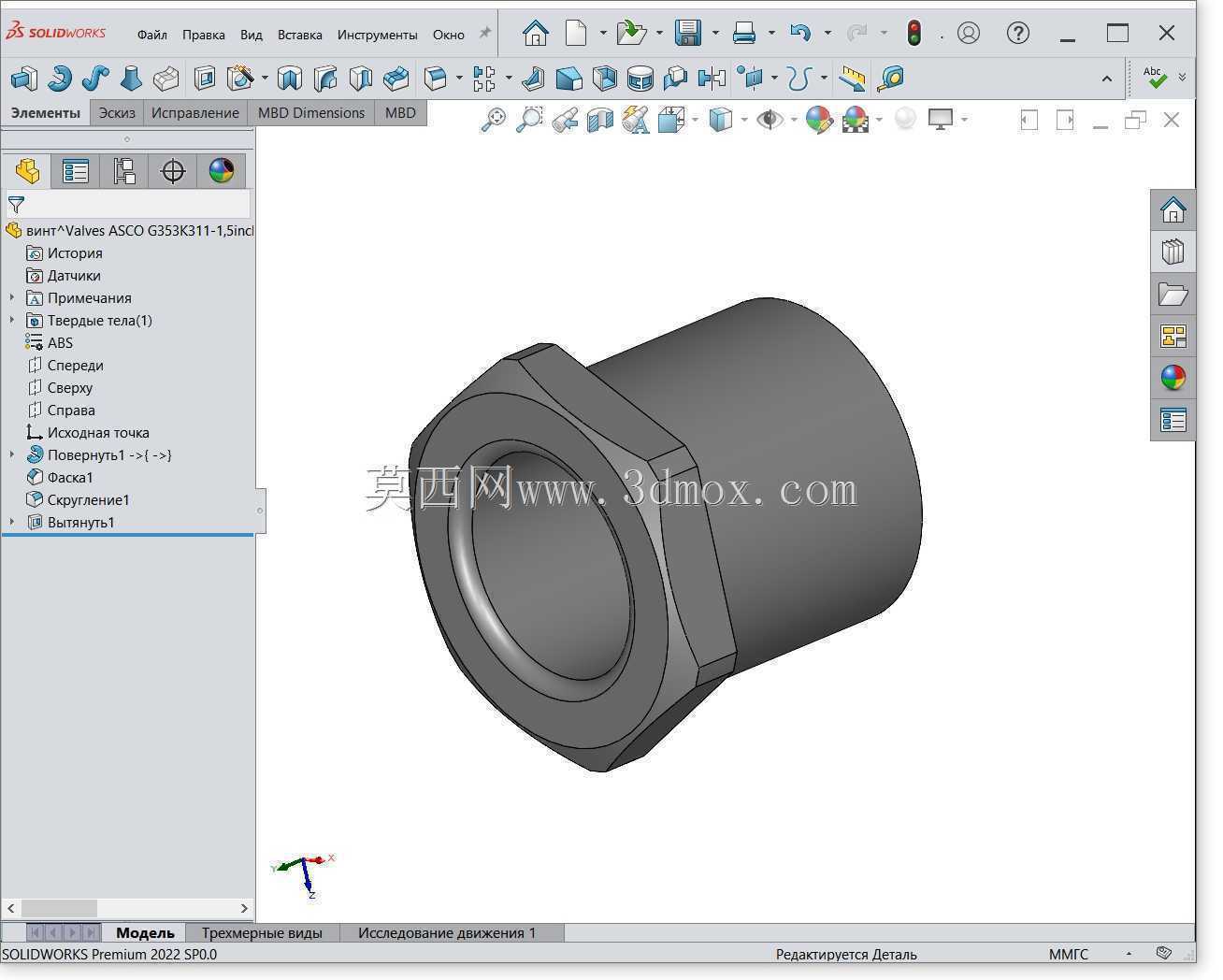

　　从三维建模的结构还原角度，建模时需要重点关注隔膜的压紧行程、各螺栓孔的位置度公差、流道的内壁弧度、先导头与主阀体的连接位置尺寸，这些参数直接影响后续做装配干涉检查、气路流场仿真的结果准确性，尤其是隔膜的活动行程参数，需要匹配实际产品的启闭高度，才能在做虚拟装配时准确模拟阀的动作过程，避免实际生产装配时出现隔膜运动卡滞、阀口密封不严的问题。法兰安装面的平面度、螺栓孔的位置公差也需要严格按照实际安装要求设定，保证导出的工程图可直接用于安装板的加工定位，减少现场安装的适配调整工作量。
