重载双轮固定式工业脚轮结构设计

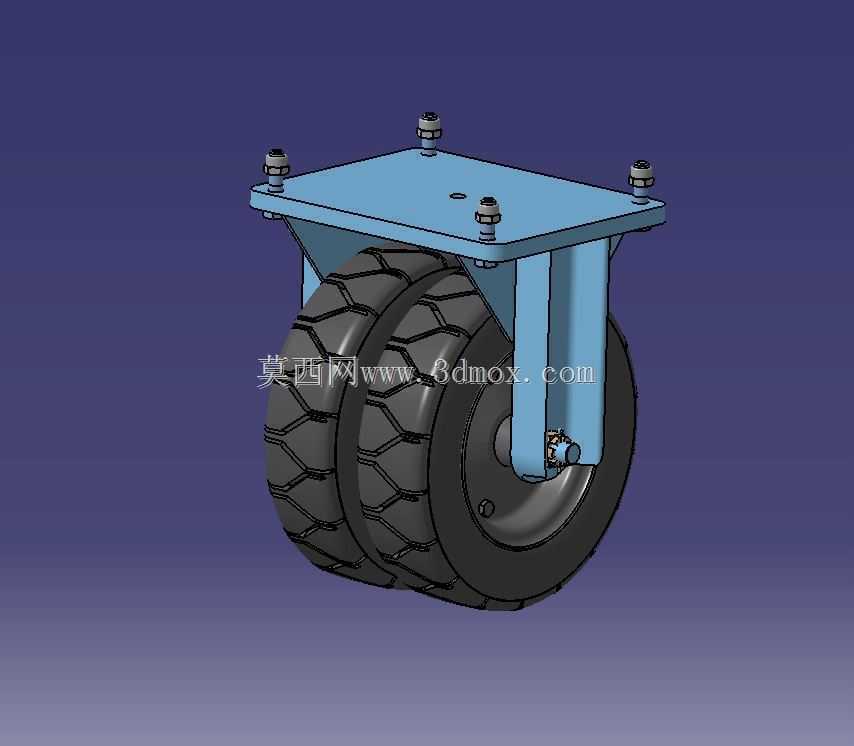

　　在重型仓储物流、大型工装转运、重型设备移动基座的场景里，单轮脚轮往往受限于单轮接地比压过大、轮体承载上限不足的问题，容易出现轮面压溃、地面损伤、转向卡滞等故障，双轮并列的固定式脚轮就是针对这类重载工况开发的行走支撑部件。这款脚轮采用顶部平板安装的结构，安装板上预留四个螺栓固定孔，孔位按照通用重载安装孔距设计，能够直接适配多数重型设备底部的安装基面，不需要额外加工转接板，安装时只需将安装板贴合设备基座底面，穿入对应规格的高强度螺栓锁紧即可完成固定，安装边界清晰，不会和设备底部的加强筋、管线排布产生干涉。从结构设计逻辑来看，双轮并列的排布方式首先是增大了接地接触面积，在同等轮径下，接地比压相比单轮结构降低近40%，

　　既能够提升单组脚轮的额定承载能力，也能减少对环氧地坪、水磨石地面的压强损伤，适合在车间内部硬化路面长期行走使用。轮架部分采用折弯焊接的钢结构支架，支架侧板直接延伸至轮轴安装位，轮轴采用贯穿式设计，两端通过防松螺母锁紧，避免长期受重载冲击出现轴窜动的问题；顶部安装板和侧板之间设置有斜向加强筋，在承受偏载、冲击载荷的时候，能够分散应力集中点，防止支架焊缝开裂或者安装板变形。轮体采用橡胶材质的实心胎面，胎面设计有交错的块状防滑花纹，在地面存在少量油污、水渍的工况下，依然能够保持足够的抓地力，避免行走时出现打滑偏移；轮芯采用金属轮毂结构，轮毂和轮轴之间设置有自润滑轴承，不需要频繁加注润滑脂，就能保证轮体转动顺畅，降低长期维护的工作量。

　　不同于万向脚轮需要设置回转支承结构，这款固定式脚轮没有转向机构，整体结构刚性更强，承载能力比同轮径的万向脚轮高出一个等级，通常布置在设备的固定支撑侧，和同规格的万向脚轮搭配使用，既能够保证整体承载能力，也能实现设备的转向移动功能。在实际选型应用中，这类双轮重载脚轮常被用在重型工具柜、大型焊接工装平台、重型仓储货架转运底座、预制构件转运台车上，单组脚轮的承载上限能够覆盖数吨级的载荷需求，四组搭配使用时可以满足十吨级设备的移动支撑需求。设计过程中需要重点校核几个关键位置的强度：首先是安装板的抗弯强度，当设备出现偏载时，安装板螺栓孔位置会承受较大的拉应力，需要保证板厚足够，避免螺栓孔周边出现塑性变形；其次是轮轴的抗剪强度，

　　双轮结构的轮轴需要同时承受两个轮体传递的载荷，轴径设计要留足够的安全系数，防止过载时出现轮轴断裂；另外支架焊缝的位置要做满焊处理，焊后做去应力处理，避免长期受交变载荷出现焊缝疲劳开裂。轮体的转动间隙也需要做合理控制，间隙过大会导致轮体行走时出现晃动，影响设备移动的平稳性，间隙过小则会增大转动阻力，导致推动设备时需要更大的推力。这款脚轮的整体外形尺寸紧凑，在保证大承载能力的同时，整体安装高度控制在合理范围内，不会过度抬升设备的重心高度，能够避免设备移动时出现重心过高侧翻的风险。胎面橡胶的硬度选择也经过工况匹配，硬度适中的橡胶胎面既能够保证足够的承载能力，也能起到一定的减震作用，在经过地面小的凸起、接缝时，能够缓冲部分冲击，减少震动传递到设备本体上，保护设备上的精密部件不受震动损伤。
