铰接式压注油嘴机械结构三维设计

　　在各类低速重载、存在相对摆动的机械铰接点位，比如工程机械的动臂销轴座、农用机械的连杆铰接处、机床滑台的摆动副位置，这类压注铰接式油嘴是保障摩擦副长效润滑的核心小部件，很多设备运维人员都有过因为油嘴选型不对、安装角度受限导致注油困难，最终造成销轴异常磨损的经历，这个结构的设计恰恰是针对这类痛点做的优化。从实际使用场景来看，常规的直杆式压注油嘴只能垂直于安装面布置，一旦安装位置周边有结构遮挡，黄油枪的注油接头根本无法卡合，每次注油都需要拆卸周边护板甚至调整部件位置，运维效率极低，而这款铰接式油嘴的球头铰接结构，可以让注油端在一定锥角范围内自由调整角度，哪怕安装面处于设备内侧的狭窄空间，也能把注油端掰到便于黄油枪对接的角度，

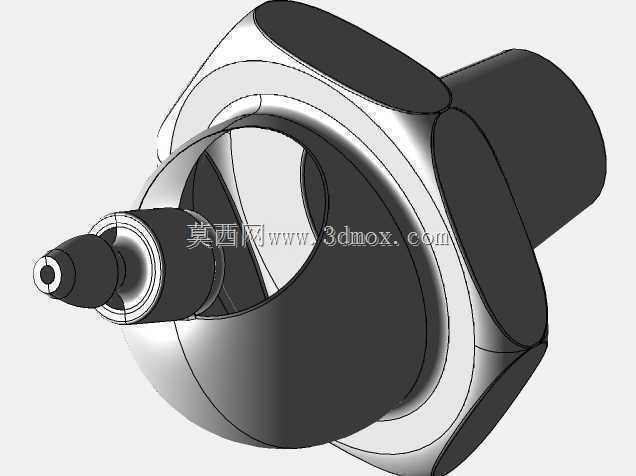

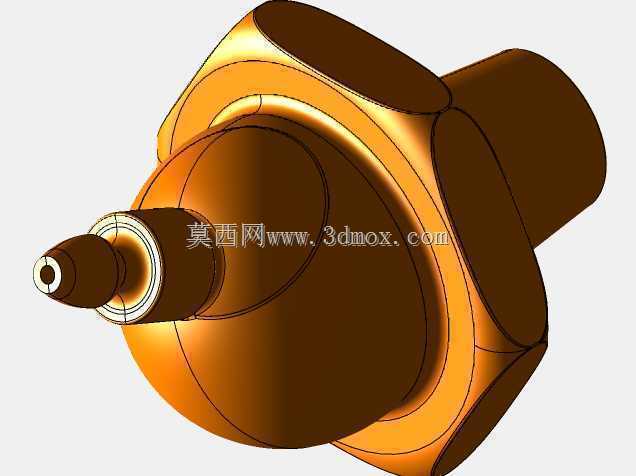

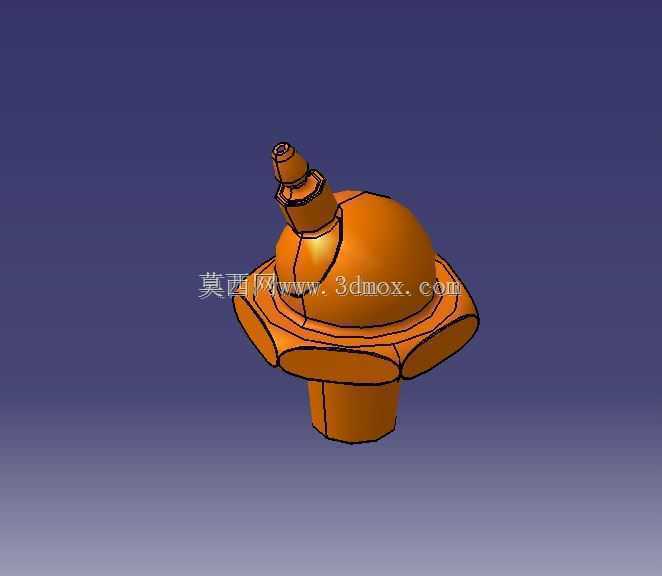

　　不用额外改动周边结构。从功能特性上拆解，下部的外螺纹段是安装固定端，加工时严格遵循通用润滑配件的螺纹公差标准，和设备上预留的注油螺纹孔可以直接旋合，螺纹根部的六角法兰面是拧紧受力位，法兰面底部预留的密封槽可以搭配紫铜垫圈或者组合密封圈，避免润滑脂从安装螺纹缝隙溢出，同时也能阻挡外部的粉尘、切削液、泥水从安装位渗入摩擦副内部。中间的球形铰接腔体是整个结构的核心，球头和腔体之间采用小间隙配合，既可以保证注油端灵活转动调整角度，又不会因为间隙过大造成润滑脂泄漏，腔体内部的通油孔和下部安装段、上部注油段的孔道完全对中，不会因为角度调整出现通油截面变小、注油阻力增大的问题。上部的注油端采用标准的压注油杯接口，和市面上通用的手压式、

　　气动式黄油枪接头完全适配，注油端顶部的单向阀结构可以在注油完成后自动封闭，避免已经注入摩擦副的润滑脂反向溢出，同时也能阻挡外部杂质进入油道。做结构设计的时候，首先要考虑的是安装边界的适配性，下部螺纹段的长度要匹配常见设备铰接耳板的厚度范围，不能因为螺纹段过长导致旋入后顶到内部的销轴油道，也不能因为过短导致啮合牙数不足，在设备振动工况下出现松脱。六角法兰面的对边尺寸要符合标准扳手的开口尺寸，方便现场运维人员用普通开口扳手或者套筒就能完成拧紧，不需要定制专用工具。球形铰接部分的摆动角度要覆盖现场常见的注油操作角度范围，一般设计成30度到45度的可调锥角就可以满足绝大多数狭窄空间的注油需求，角度过大反而会造成球头和腔体的配合长度不足，在高压注油的时候出现球头脱出的风险。上部注油端的外形做了滚花或者多面切削处理？不对，这个模型的注油端是阶梯式的圆柱接头，端部的小直径段是和黄油枪密封件贴合的位置，表面粗糙度要控制在合理范围，太粗糙会造成密封不严注油时漏油，太光滑则会导致黄油枪接头卡合不牢容易滑脱。实际选型的时候，要先确认设备安装位的螺纹规格，再核对安装位置周边的操作空间，判断需要的注油端调整角度，这个结构的油嘴因为有铰接调整的能力，比固定式油嘴的适用场景更广，尤其是在工程机械、矿山设备这类工作环境恶劣、注油点位多且位置刁钻的设备上，能大幅降低日常润滑维护的操作难度。建模的时候要注意内部油道的贯通性，不能出现台阶或者锐角，

　　避免润滑脂在高压注入时因为流道突变造成压力损失，球头和腔体的配合面要做圆角过渡，避免反复调整角度的时候出现应力集中造成配合面磨损，导致密封失效。另外，法兰面和螺纹段的同轴度、注油端和球头的同轴度都要控制在形位公差范围内，不然安装后会出现偏斜，长期振动下出现松动漏油的问题。很多刚入行的结构设计人员在做设备润滑点位设计的时候，往往只考虑预留注油孔和螺纹，忽略了油嘴安装后的操作空间，导致后期运维的时候注油困难，而选用这种铰接式油嘴，就能在不改动主体结构的前提下解决注油操作的可达性问题，不需要额外设计注油延长管或者转接接头，减少了零件数量，也降低了漏油的风险点。从材质选择的角度，这类油嘴一般采用黄铜或者镀锌钢材制作，黄铜材质的耐腐蚀性更好，适合在潮湿或者有腐蚀介质的环境下使用，镀锌钢材的强度更高，适合在振动冲击较大的重型设备上使用，两种材质的结构尺寸完全一致，可以根据实际工况互换。
