车床配套数显式托架千分表挡停装置

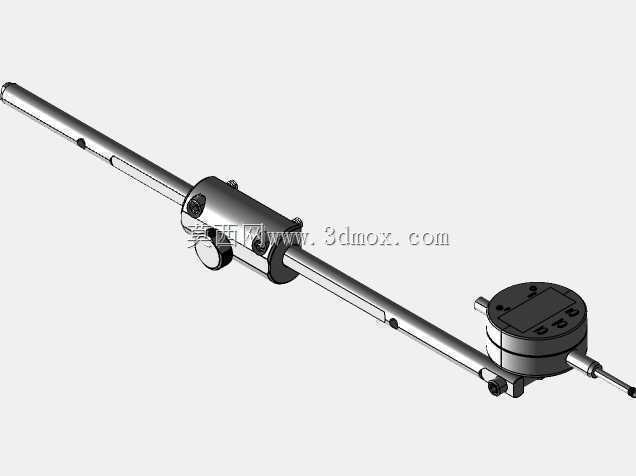

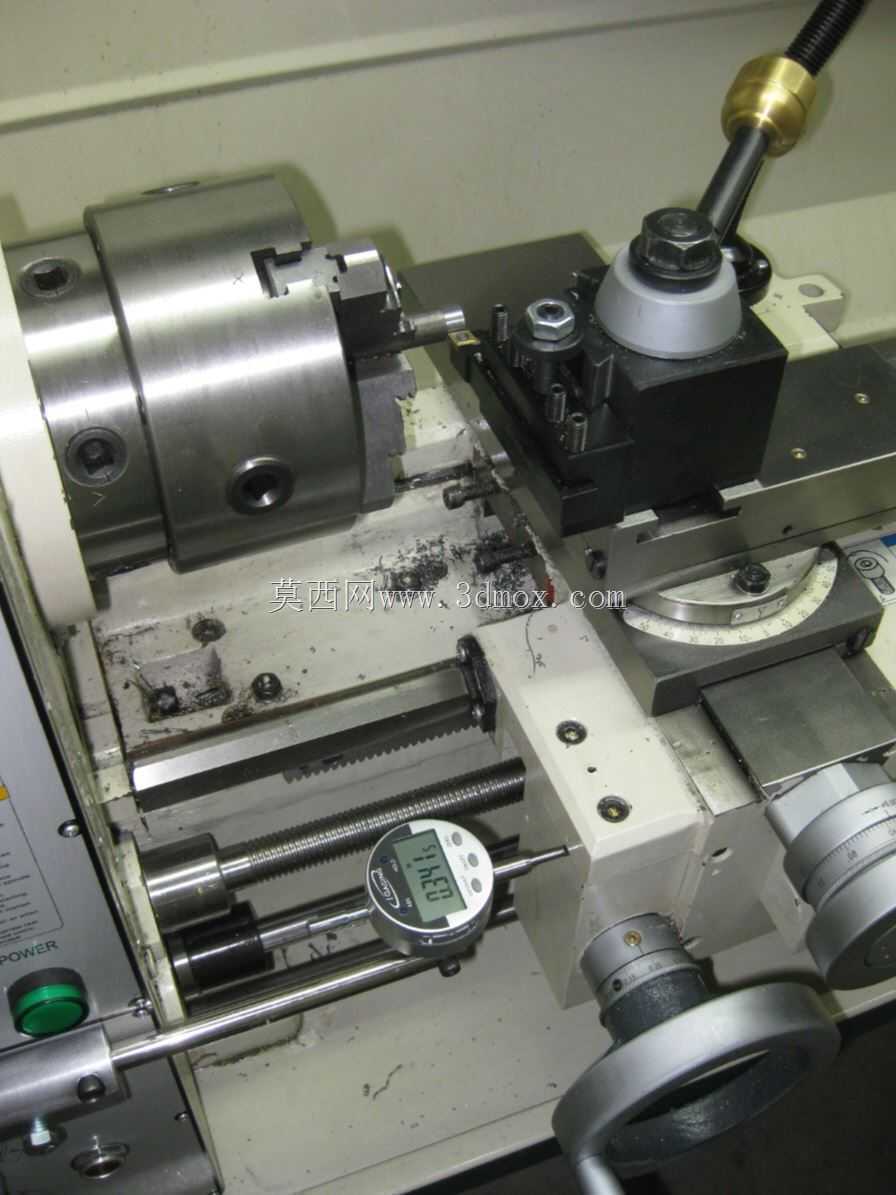

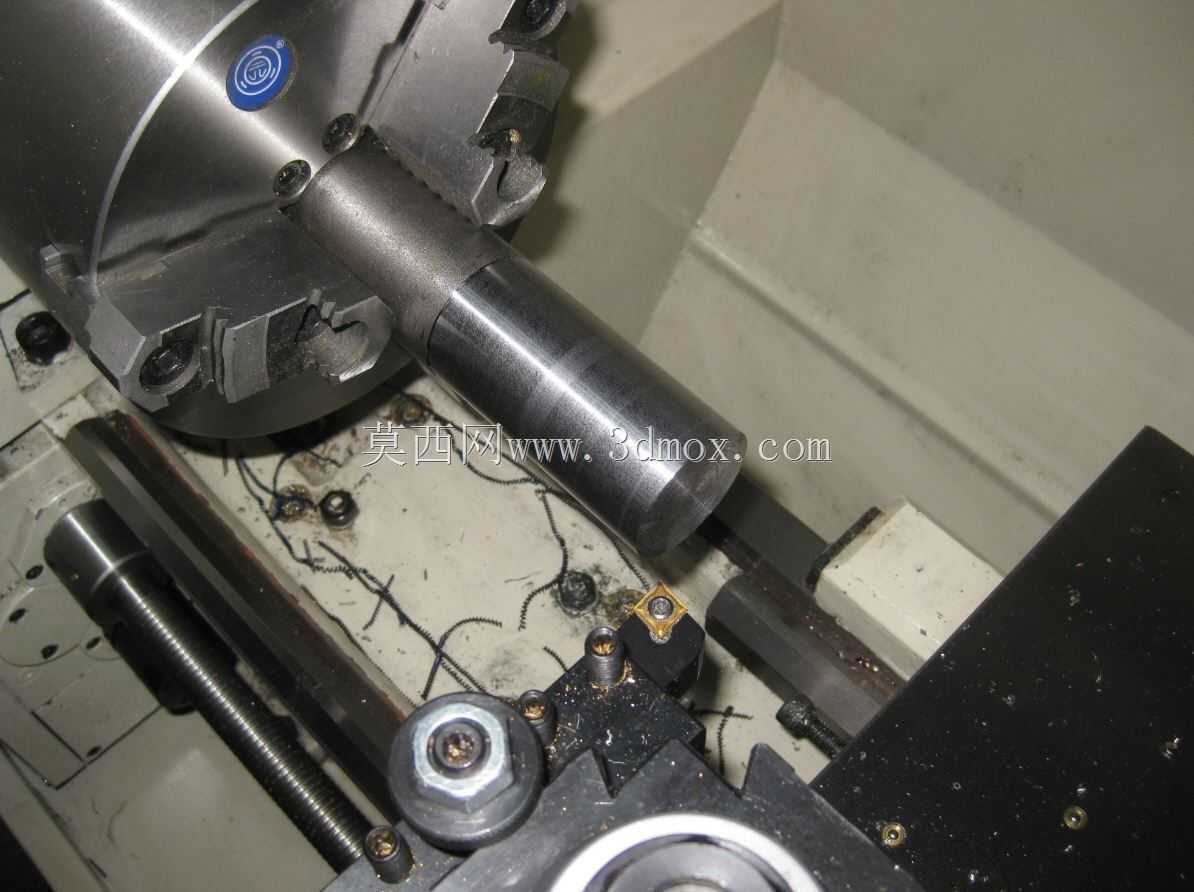

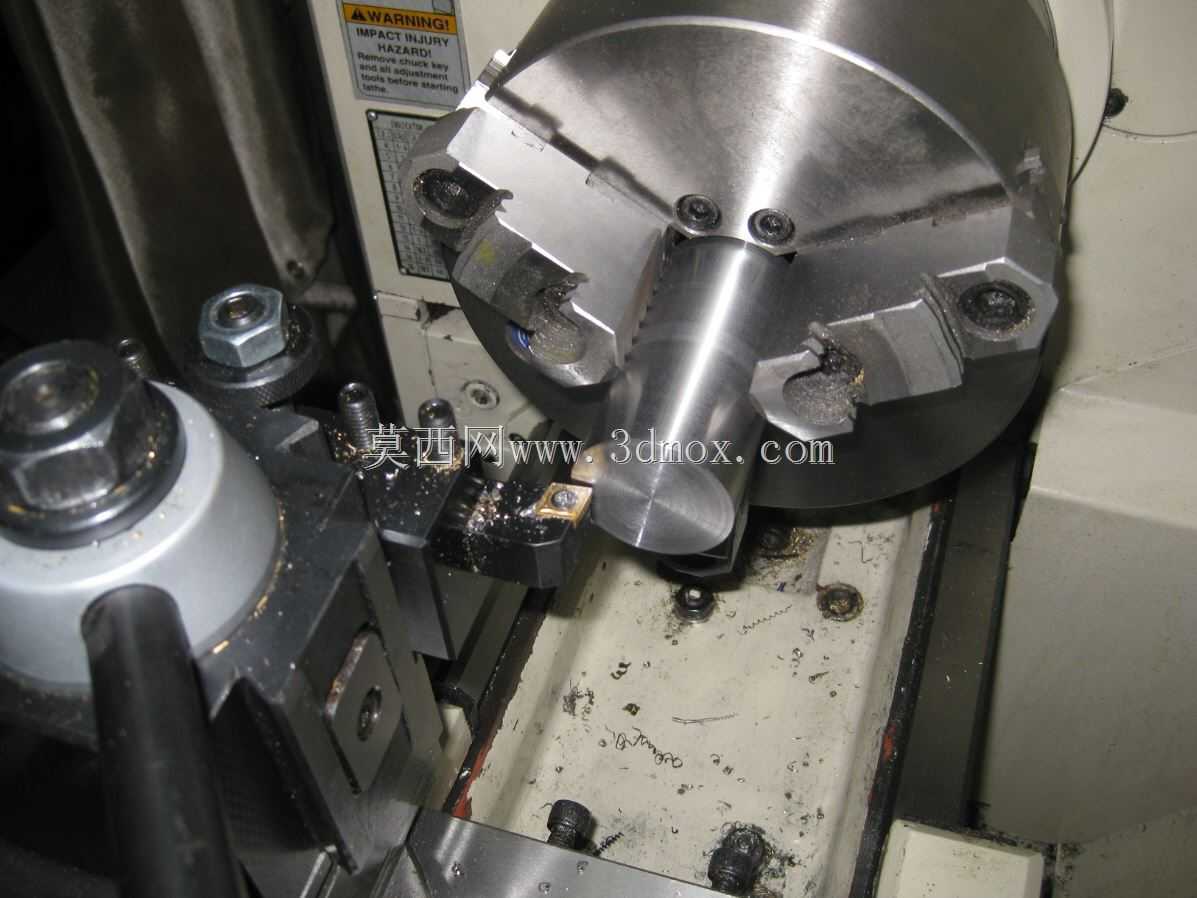

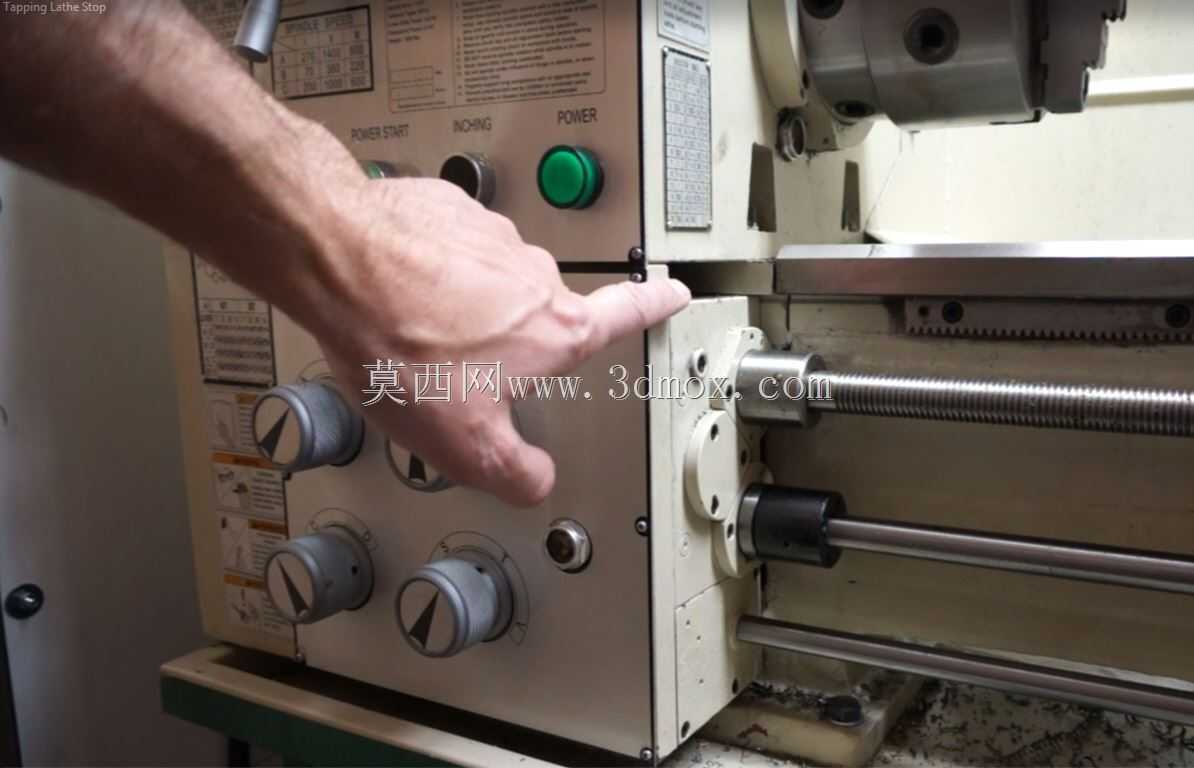

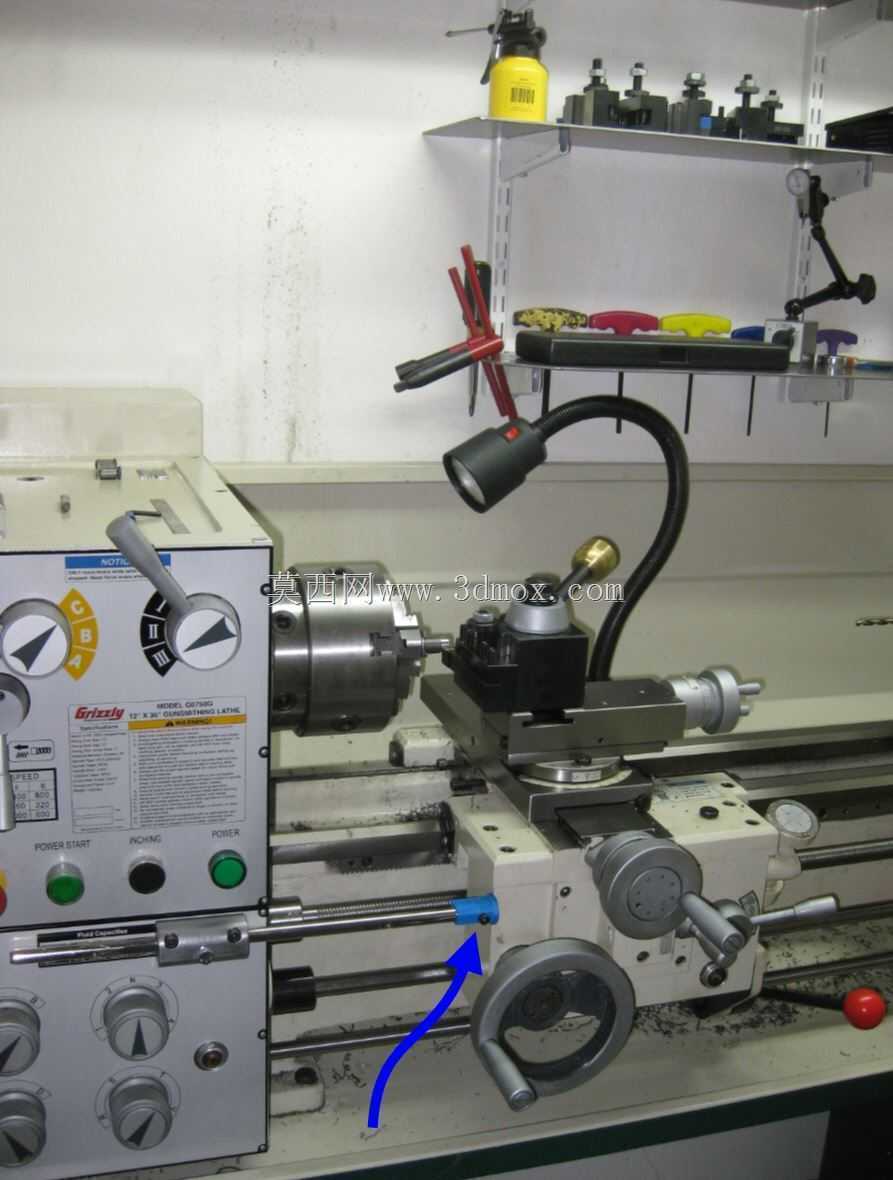

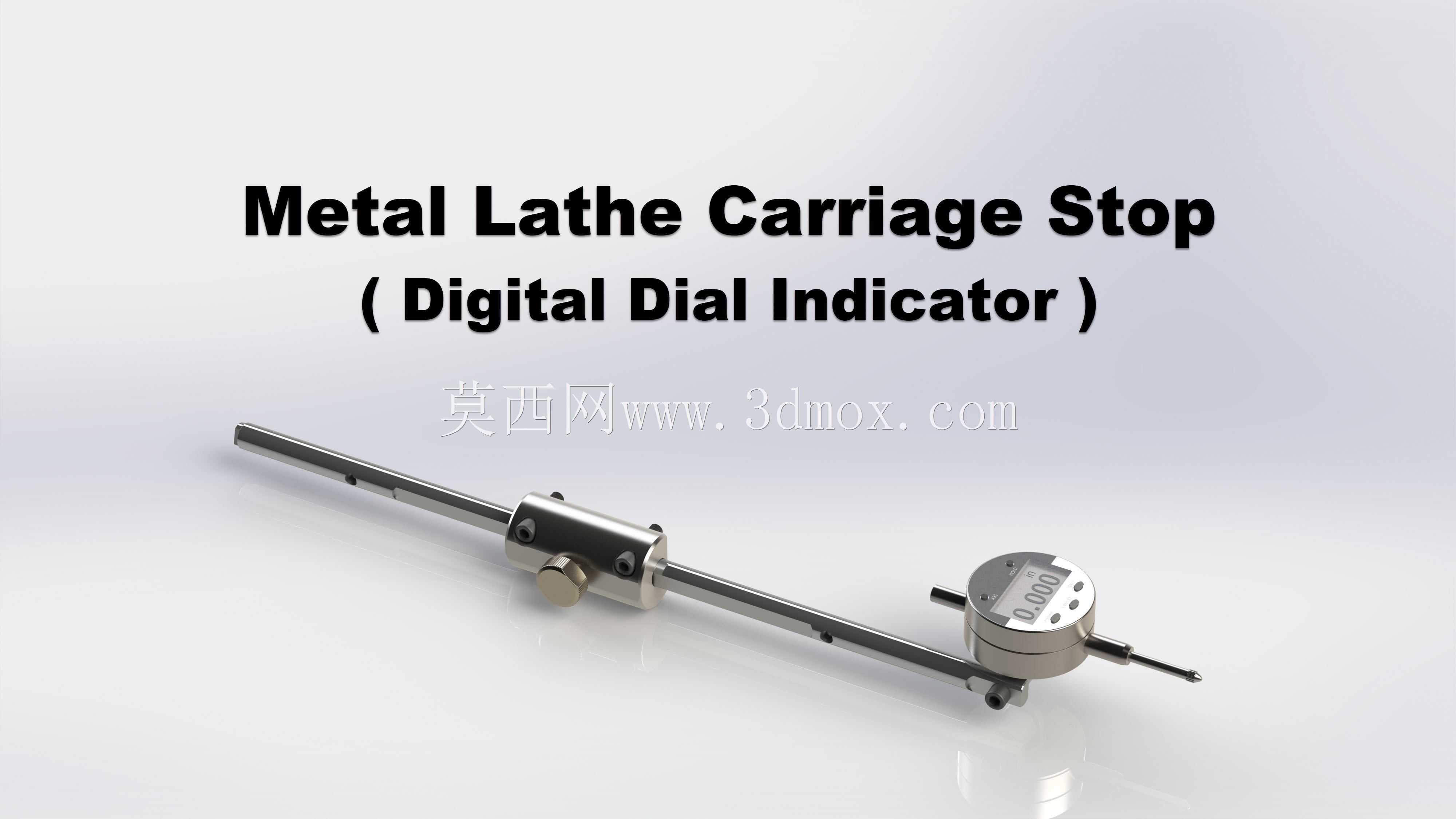

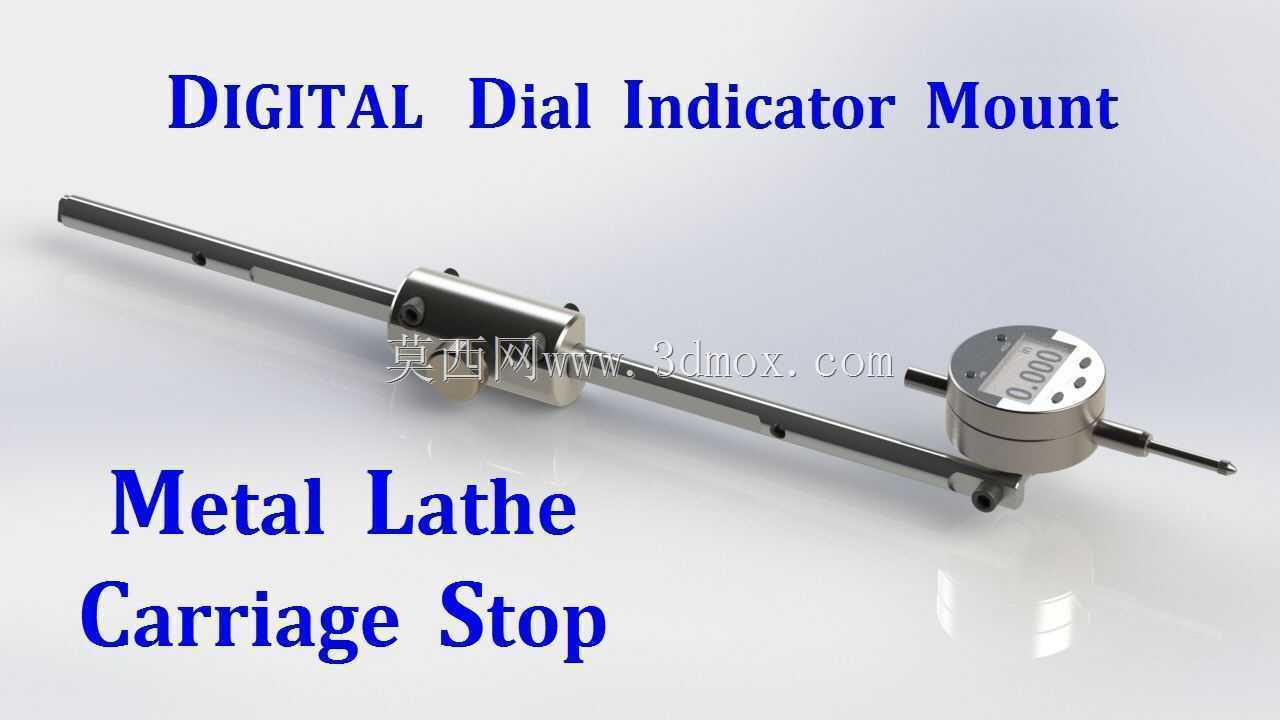

　　在普通金属切削车床的日常批量加工场景中，重复走刀的轴向定位精度一直是影响加工效率与成品一致性的核心痛点，传统的刀架挡块仅能实现粗定位，无法直观反馈进给偏差，操作人员需要反复停机测量尺寸，不仅拉长了单件加工节拍，也容易因手动测量的人为误差造成工件报废，这款配套车床使用的数显托架千分表挡停装置，正是针对这一现场加工痛点开发的实用工装。从实际使用场景来看，该装置直接安装在车床床身的导轨侧方，与刀架的进给行程形成硬限位配合，当刀架沿轴向进给至预设位置时，刀架侧部的接触块会先触碰数显千分表的测头，随着进给继续推进，千分表会实时显示当前的进给位移偏差，操作人员可以直接通过表盘读数判断是否到达加工尺寸位，无需反复退刀用外径千分尺或游标卡尺测量，

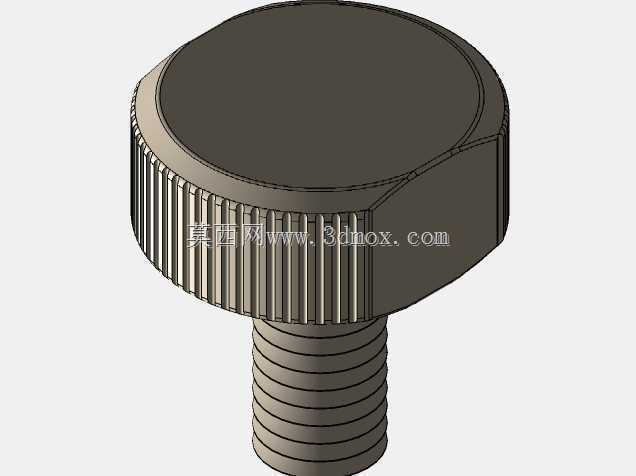

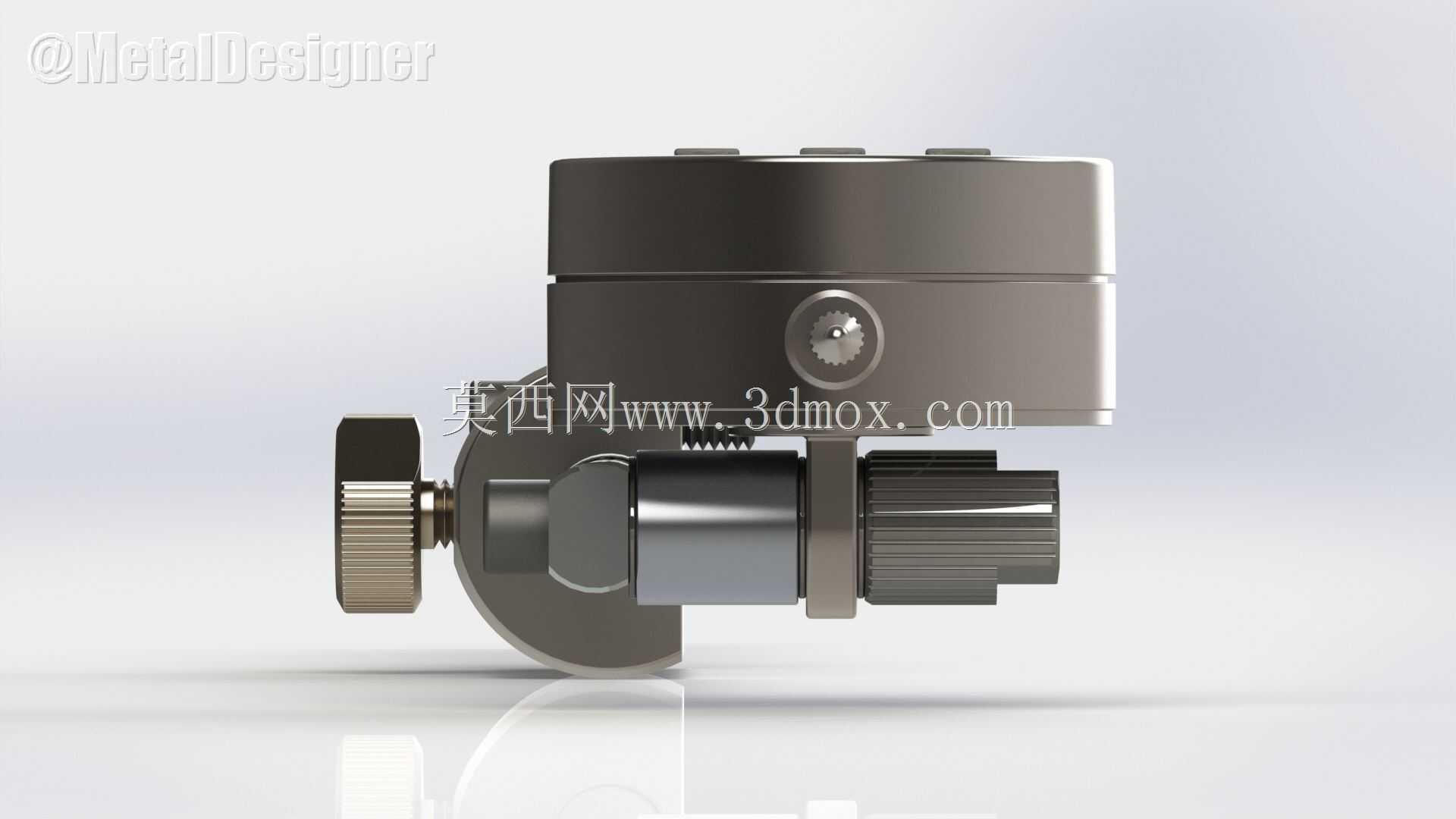

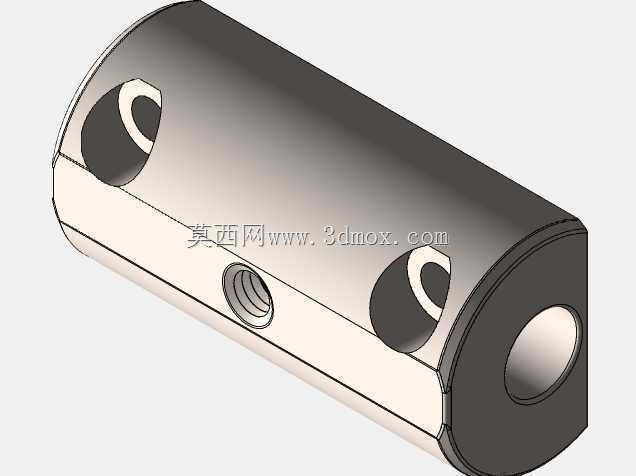

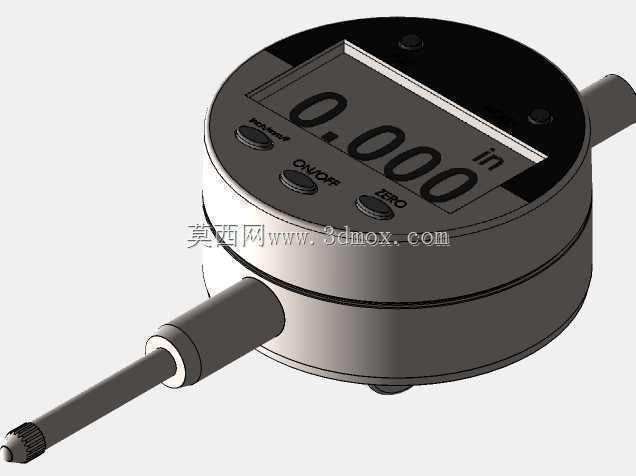

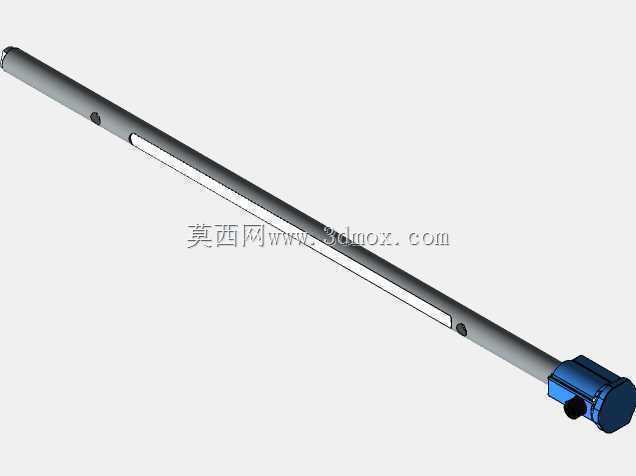

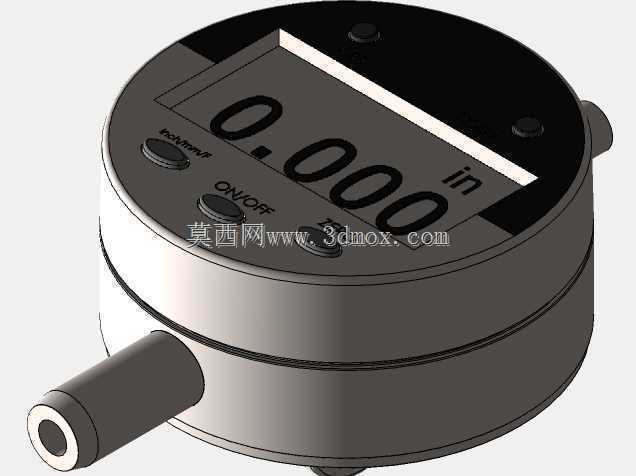

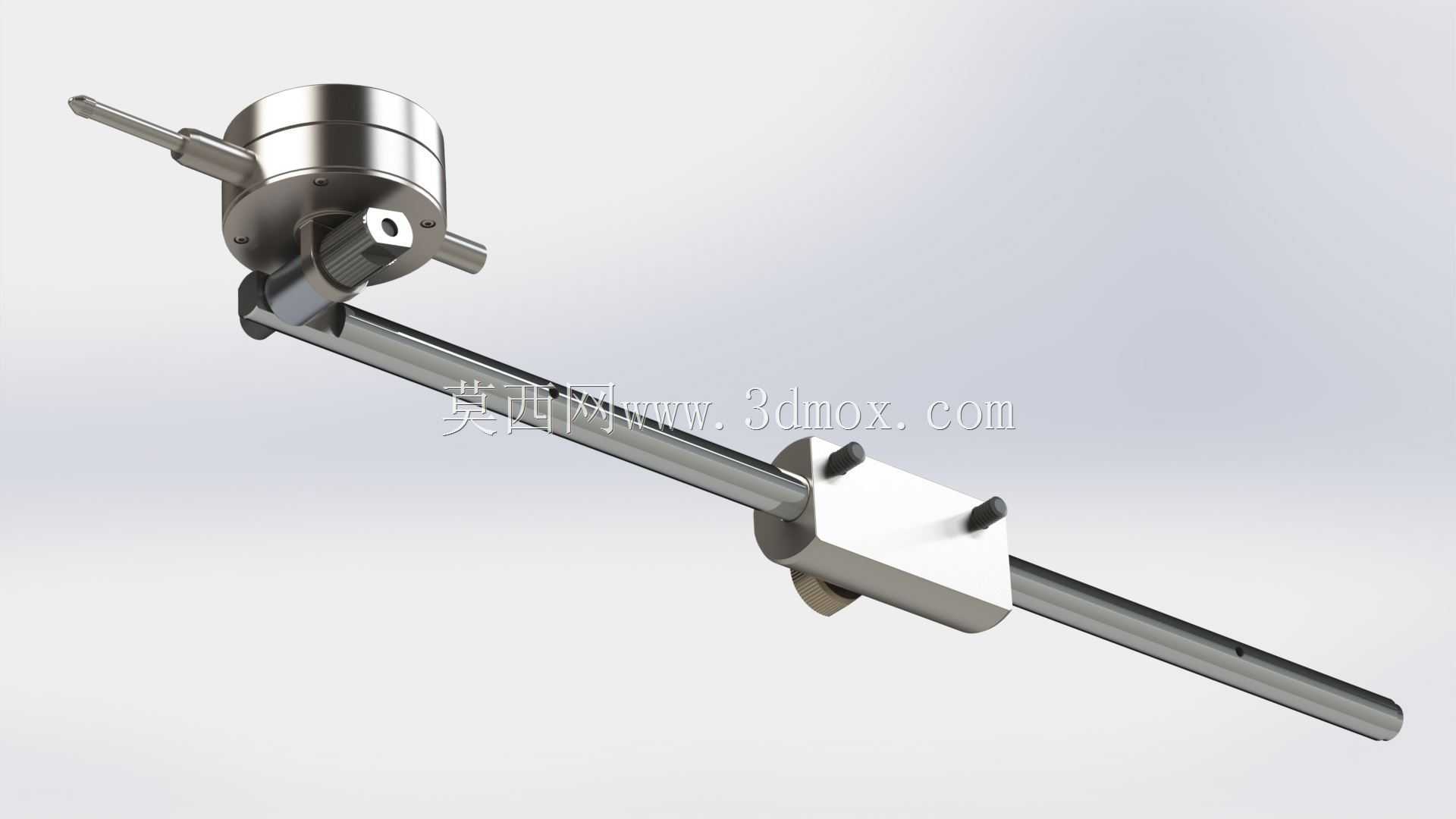

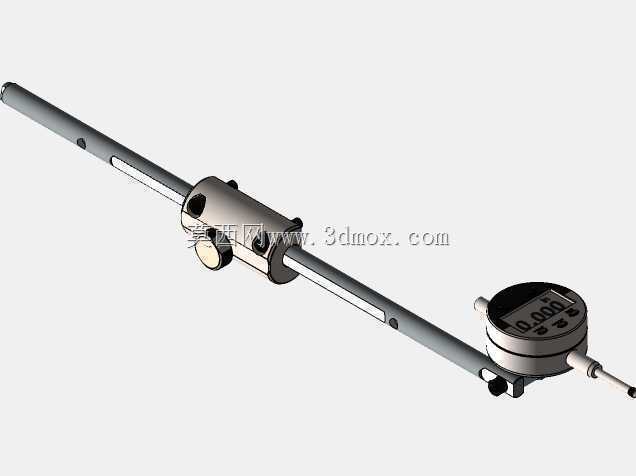

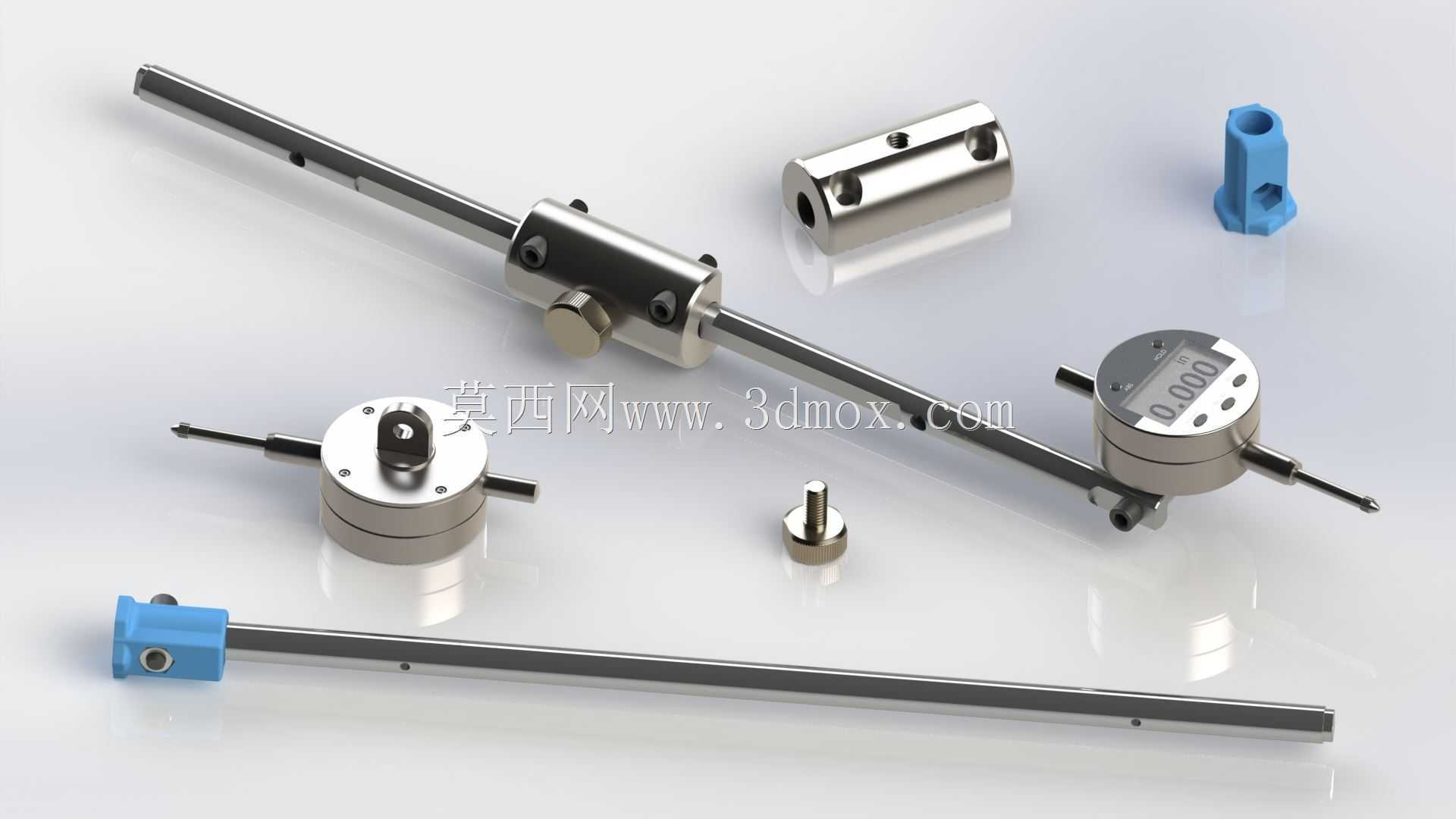

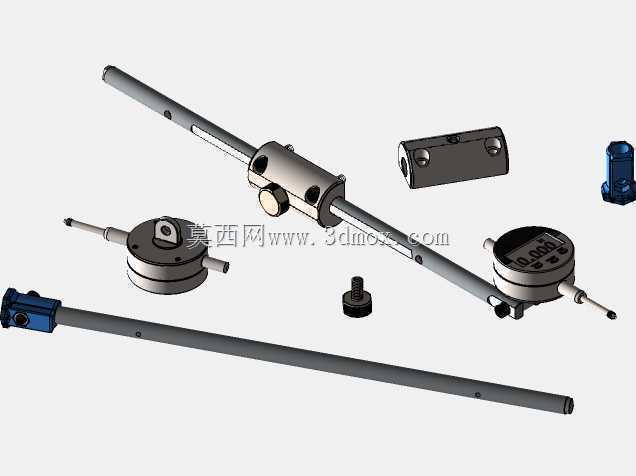

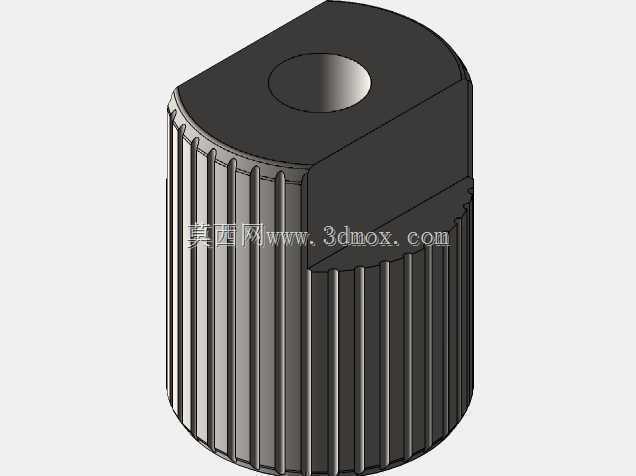

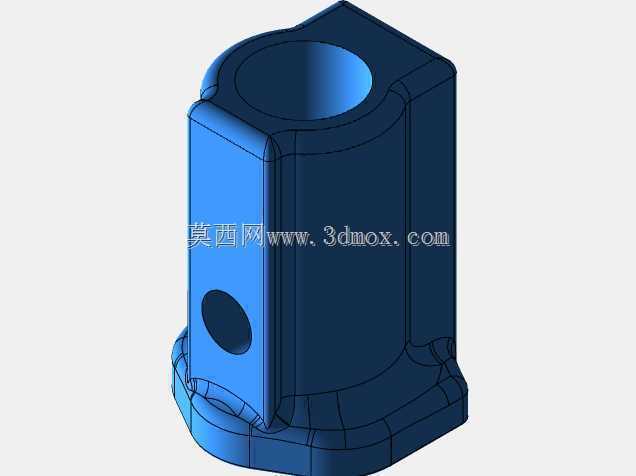

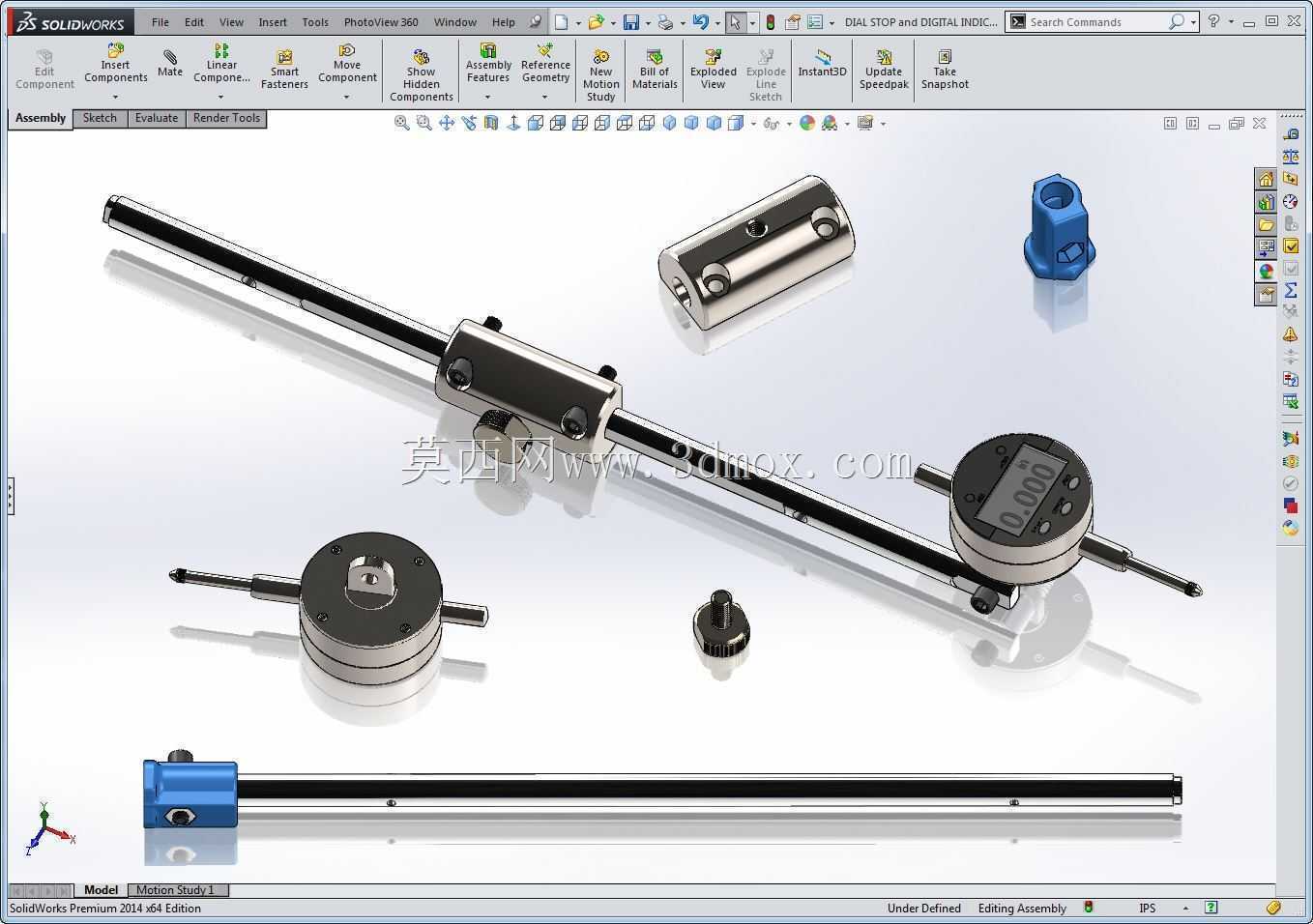

　　尤其在台阶轴、轴类零件的批量切槽、端面车削工序中，能将重复定位精度控制在0.01mm级别，完全满足普通精车加工的公差要求。从功能特性上看，整套装置分为夹持固定主体与数显测量两个核心模块，夹持主体采用开口式抱夹结构，套在配套的光轴导轨上，侧面设置锁紧旋钮，松开旋钮时整个夹持座可以沿光轴任意滑动调整位置，适应不同长度工件的加工行程需求，锁紧后能提供足够的夹持力，避免进给碰撞时出现位置偏移；数显千分表通过专用连接座固定在夹持座的侧端，测头轴线与车床进给方向完全平行，保证测量数值的准确性，千分表本身具备数值清零功能，调整初始位置时可以直接将当前接触位设为零点，后续进给的偏差值会直接以数字形式显示，相比传统指针式百分表读数更直观，

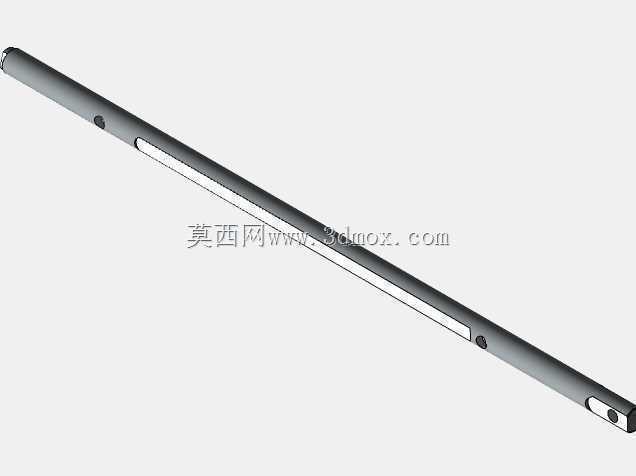

　　不会出现视角误差。设计思路上，整套结构没有采用复杂的传动或电控部件，全部依靠机械结构配合标准量具实现功能，一方面降低了工装本身的制造成本，另一方面也提升了车间复杂加工环境下的可靠性，不会因为切削液飞溅、铁屑堆积出现功能失效；光轴的两端设计有安装固定座，可以直接通过螺栓固定在车床床身的原有安装孔位上，不需要对车床本身进行打孔、焊接等改造，适配市面上多数普通卧式车床的安装空间，不会干涉刀架的正常转动与进给行程。关于安装边界与尺寸适配，整套装置的光轴长度根据常见车床的最大加工行程设置，夹持座在光轴上的可调行程覆盖普通车床的常用进给范围，夹持座的整体外形做了倒角处理，避免与刀架、拖板的突出部件发生运动干涉，

　　千分表的测头伸出长度预留了足够的缓冲行程，即使刀架进给速度稍快，也不会因为硬碰撞损坏千分表的内部测量结构；安装时需要先将光轴两端的固定座调整到与床身导轨平行的位置，保证夹持座滑动时无卡滞，再将千分表安装到连接座上，调整测头的初始接触位置，确保刀架在全行程移动时，测头能始终与刀架的接触块保持同轴接触，不会出现偏磨、滑脱的问题。在实际加工使用中，这套装置除了用于轴向进给的精确定位，还可以辅助判断车床拖板的进给间隙，当手动推动拖板接触千分表测头时，可以通过千分表的数值变化直观读出拖板的丝杠间隙大小，方便操作人员及时调整丝杠预紧力，或是在编程、手动进刀时提前补偿间隙值，进一步提升加工精度；相比市面上集成在车床操作面板上的数显定位装置，这种独立式的挡停结构不需要改动车床的原有电路与控制系统，安装拆卸都十分便捷，在临时承接批量加工任务时，可以快速装夹到车床上投入使用，加工完成后也能快速拆下，不会影响车床本身的通用加工能力。
