压缩空气管路用吹扫阀结构设计

　　在气动控制系统、小型压缩空气站、设备气路吹扫工位这类场景里，这类小型吹扫阀是很常见的气路终端元件，主要作用是控制压缩空气的通断，完成工位吹扫、储气罐余压泄放、管路末端排污前的气冲作业，不少小型空压机的排气支路、设备维护用的临时气口也会选用这类结构的阀件，相比大口径截止类阀件，它的结构更紧凑，适配小通径气路的快速启闭需求。

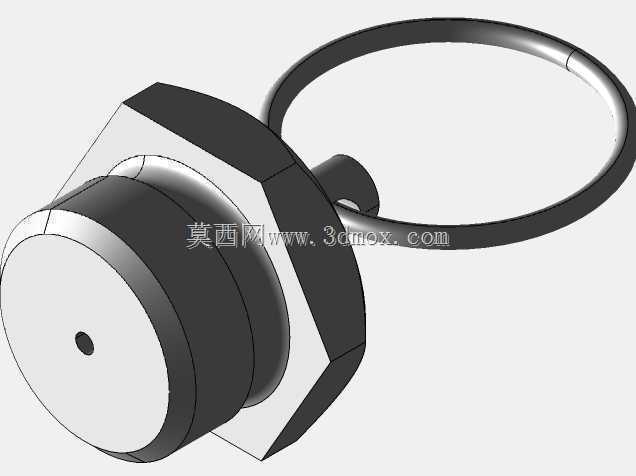

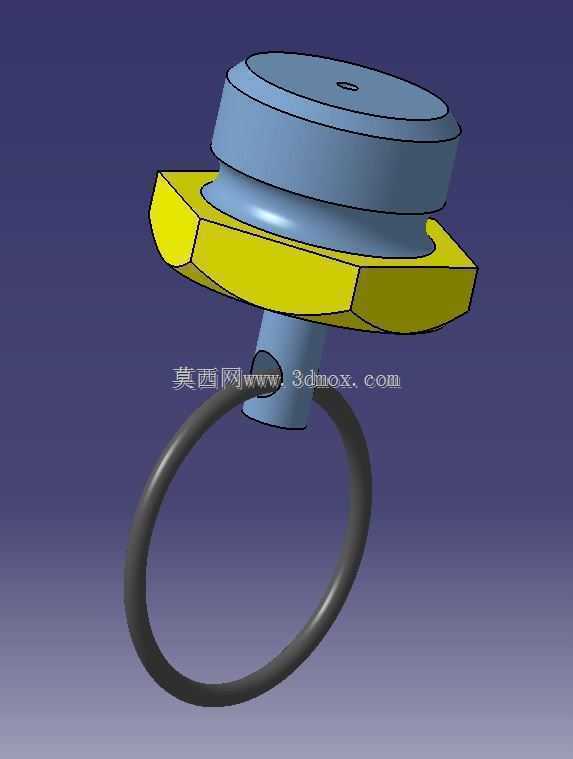

　　从结构设计来看，这个阀件采用了六角主体的外形设计，这部分是安装受力的核心结构，六角对边尺寸适配常规标准开口扳手，安装时可以直接卡持受力，不需要额外设计专用工装卡位，能适配现场快速装配的需求，不管是设备出厂预装还是后期运维更换，都能借助通用工具完成装拆，不需要定制专用夹具。上部的阀帽部分做了阶梯式圆柱结构，顶部的小孔是气流出口，当阀件开启时，压缩空气从下部接口进入，经过阀内部的通流道从顶部小孔喷出，形成集中的吹扫气流，这个出口的孔径做了收窄设计，能提升出口气流的流速，保证吹扫时的气流冲力，满足工位表面浮尘、管路残留杂质的吹扫需求。下部的外伸接口是气路接入端，用来和上游的气管或者管路接头连接，接口的外径尺寸适配常规小通径气动软管的插接需求，也可以根据实际安装需求搭配卡套接头实现硬管连接，安装边界上，六角主体的下端面是安装贴合面，装配时这个面和安装基座的表面贴合，配合下方的密封圈实现安装位的静密封，避免接口处漏气。

　　附带的环形密封圈是安装密封的关键配件，装配时套在下部接口的根部，当阀件拧紧固定在安装位时，密封圈被压合在六角主体下端面和安装基座表面之间，形成可靠的静密封，阻断压缩空气从安装缝隙泄漏的路径，密封圈的线径和内径都和接口尺寸做了匹配，不会出现装配时卡滞、密封面压合不均的问题。内部的通流道做了顺滑过渡设计，没有直角突变的结构，能减少压缩空气流经阀件时的压力损失，保证出口端的气流压力足够，同时也能避免高速气流携带杂质时在直角位置冲蚀内壁，提升阀件的使用寿命。

　　这类阀件的应用场景里，很多时候是间歇式工作，不需要长期保持开启状态，所以结构设计上没有做复杂的自锁结构，依靠内部的密封副实现常闭状态下的密封，需要吹扫时手动或者借助简单的驱动结构开启阀帽，松开后自动复位关闭，操作逻辑简单，现场作业人员不需要复杂培训就能使用。在设备选型适配时，需要注意安装位的开孔尺寸要和下部接口的外径匹配，预留的扳手操作空间要能覆盖六角主体的对边尺寸，保证安装时扳手可以正常转动，不会和周边的管路、结构件产生干涉；同时要根据上游管路的工作压力匹配对应的密封件材质，如果是含有少量油污的压缩空气管路，要选用耐油的橡胶密封材质，如果是普通干燥压缩空气场景，常规丁腈橡胶密封就能满足使用需求。

　　从三维建模的角度来看，这个阀件的结构拆分清晰，六角主体部分可以通过拉伸切除加倒角的方式完成基础外形，上部的阶梯阀帽部分做同轴度配合设计，保证和主体的装配同轴度，避免出现阀杆卡滞的问题，下部接口部分的外圆要做尺寸公差标注，保证和接头、密封圈的配合精度，密封圈部分按照标准橡胶件的建模规范做环形结构，不需要做复杂的细节特征，重点保证装配位置的准确性，方便后续做装配干涉检查、气路布局模拟的时候能准确还原实际安装状态，给整体设备的气路设计提供准确的模型参考。
