CREE CXB3590 COB光源三维结构模型

项目分类:通用机械零部件 发布时间:2022-01-29 ID:521146
  • CREE CXB3590 COB光源三维结构模型
  • CREE CXB3590 COB光源三维结构模型
  • CREE CXB3590 COB光源三维结构模型
  • CREE CXB3590 COB光源三维结构模型
  • CREE CXB3590 COB光源三维结构模型

  做照明设备结构设计的同行应该都接触过COB光源的选型与安装匹配,这款CREE CXB3590作为高功率密度的COBLED光源,在商用照明、工业投光、植物补光设备里的应用占比不低,很多刚接触照明结构的工程师容易在建模时忽略光源本体的安装边界,导致后续配光、散热结构匹配出现干涉问题。

  这次建模的核心参考依据是器件官方规格书的核心参数,同时结合实物手工补全了规格书未明确标注的细微结构尺寸,毕竟很多量产项目里,结构工程师拿到的规格书往往只标注关键安装尺寸,边角的倒角、定位缺口的实际公差、引脚的凸起高度这些细节,往往要拿到实物测量才能确认,不然做出来的固定压片、透镜匹配座很容易出现装不上的问题。

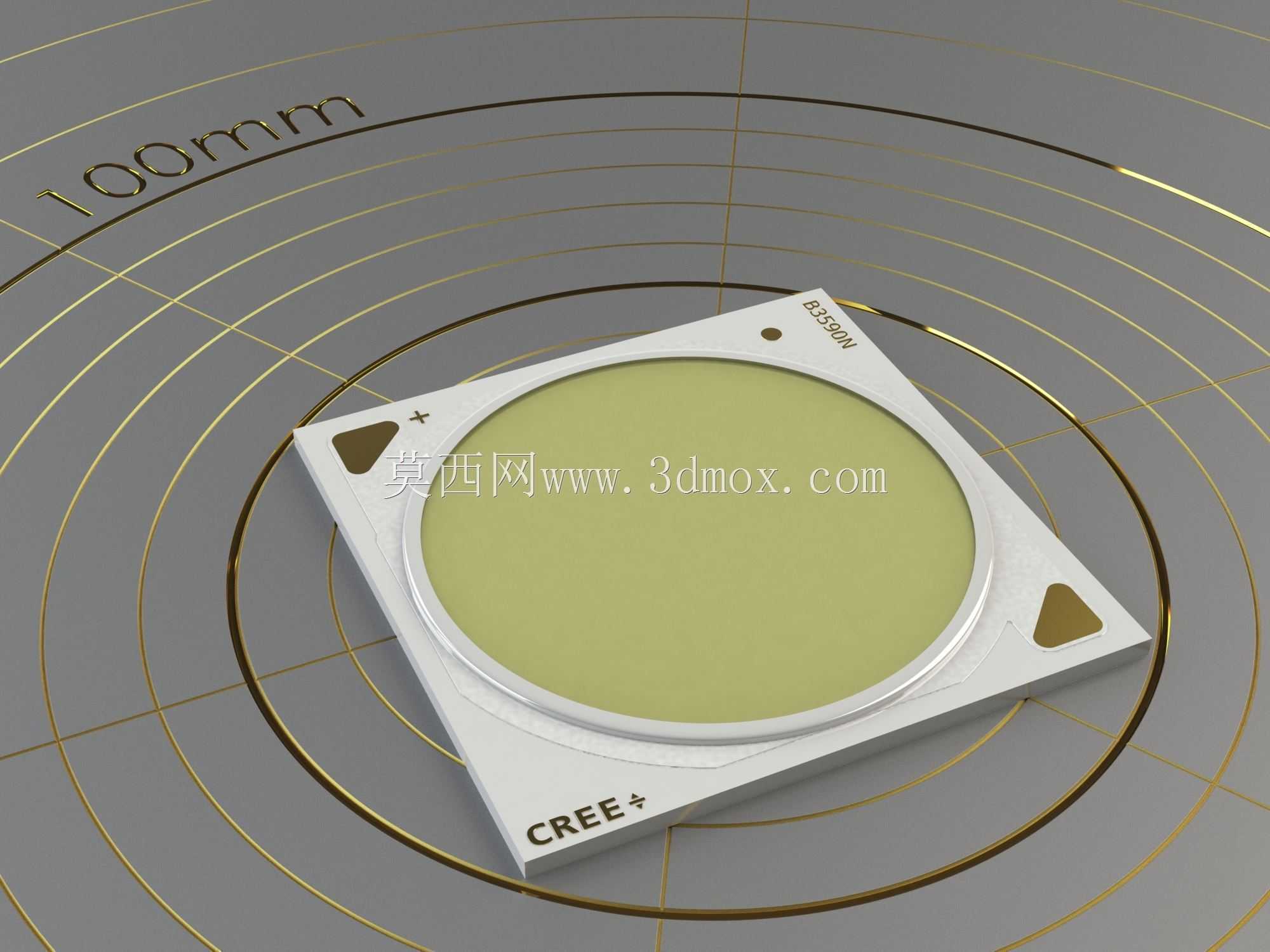

  从实际应用场景来说,这款光源常被用在100W级别的投光灯、筒灯、植物生长灯模组里,它的发光面是正圆形结构,外围陶瓷基板的三个定位缺口分别对应正负极标识和安装防呆,设计配套固定结构的时候,不能只盯着基板的外形轮廓做避让,还要考虑陶瓷基板的脆性,压接位置不能落在基板边缘的易碎区域,要对应到基板上预留的金属化安装点位,不然长期使用受冷热冲击容易出现基板开裂的问题。

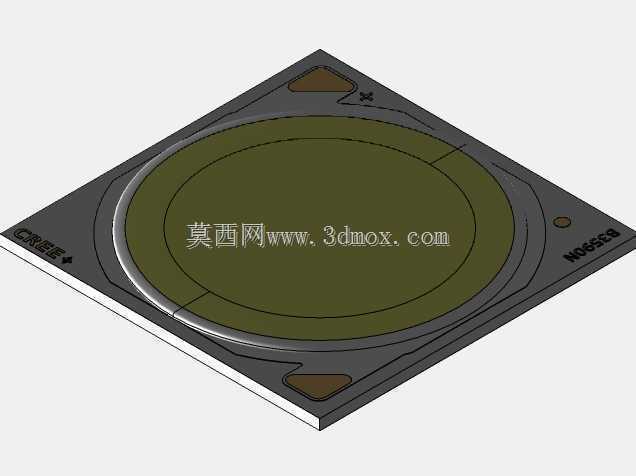

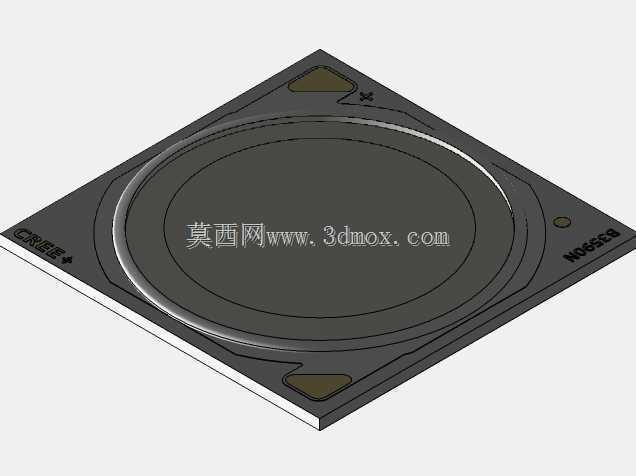

  建模过程中首先确认了核心的外形边界:基板整体为正方形结构,发光区位于基板正中心,外围的围坝结构有固定的凸起高度,这个尺寸直接决定了配套透镜的安装距离,要是建模时把围坝高度做低了,后续配光模拟的时候透镜和发光面的距离就会出现偏差,出来的配光曲线和实际测试值差得很远。另外基板角落的正负极标识凸点、印字区域的凹陷细节也做了还原,这些细节虽然不影响核心安装,但在做整机装配模拟的时候,能快速确认光源的安装方向是否正确,避免产线装配时出现正负极接反的低级错误。

  从安装匹配的角度来说,这款光源的安装需要配合对应的散热基座,建模时还原了基板背面的平整接触区域,这个面的平面度要求很高,实际生产中如果散热基座的接触面平面度不够,就算涂了导热硅脂也会出现热阻过高的问题,所以在做配套散热结构建模的时候,要对应预留好均匀的压紧力点位,不能让基板出现受力不均的翘曲。另外要注意的是,光源的引线焊接区域有明确的尺寸边界,建模时要给焊盘预留足够的焊接操作空间,不能让周边的固定结构挡住焊盘位置,不然量产时人工焊接或者自动焊锡作业都会出现干涉。

  很多工程师做照明结构建模的时候,习惯只画光源的大致外形,忽略这些细微的结构特征,等到做样机的时候才发现各种干涉问题,要么是透镜压到了围坝,要么是固定压片挡住了焊盘,反复改模耽误项目进度。这个模型把所有和装配相关的结构细节都做了还原,不管是用来做配光模拟的结构参考,还是做散热模组、固定支架的匹配设计,都能直接套用,不用再反复对照实物测量核对尺寸。另外在做植物补光设备的结构设计时,这款光源的发光面尺寸和常用的光学透镜匹配度很高,建模时确认了发光面的直径参数,能直接导入光学仿真软件里做配光计算,不用再额外修正光源的发光区域尺寸,能省不少前期建模核对的时间。

  还要提一下安装时的公差匹配问题,陶瓷基板的外形尺寸公差虽然不大,但配套的固定座开槽尺寸要预留合理的配合间隙,不能卡得太死,因为光源工作时的温度较高,陶瓷和金属固定座的热膨胀系数不一样,要是间隙留小了,冷热循环过程中很容易把陶瓷基板挤裂,建模时已经把基板的实际外形尺寸按实物测量值做了还原,设计配套固定座的时候直接参考这个尺寸留配合间隙就可以,不用再额外放公差余量。另外基板上的两个三角形定位缺口,除了防呆之外,也可以作为安装定位的基准,做固定结构的时候可以在对应位置做小的定位凸点,装配时直接卡入缺口就能快速定位,不用反复调整光源的居中位置,能提升产线的装配效率。
