100mm管径45度通风管道弯头结构

　　在商用通风系统、车间除尘管路、建筑新风布设的现场施工与预制加工环节，变向转角的管件一直是管路排布里影响风阻、安装精度的核心部件，尤其是等径直管段的角度转向，若采用现场切割拼接的方式，很容易出现接缝错位、角度偏差导致的风噪增大、漏风率超标的问题，这款公称直径100mm的45度风道转角件，就是针对这类等径直管转向场景做的标准化预制结构。

　　从实际使用场景来看，这类45度弯头相比90度直角弯头，风阻损失要低40%以上，非常适合新风系统的主干管转向、除尘系统的支管汇流前转角、实验室通风柜的排风管路布设，尤其是在吊顶内管路排布、设备旁狭窄空间走管的场景，45度转角不会像90度弯头那样占用过大的竖向或横向空间，能更好适配紧凑的安装边界。

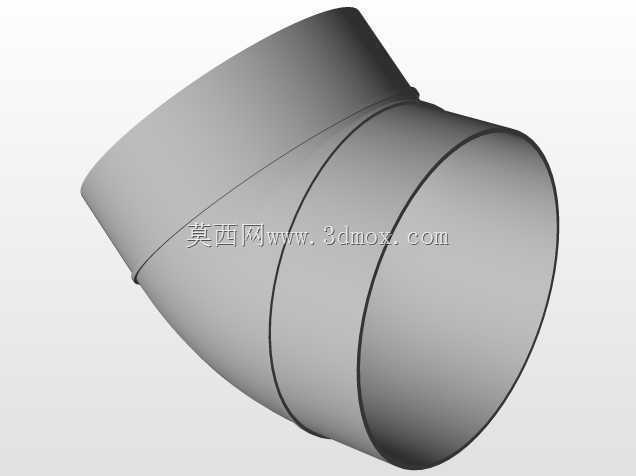

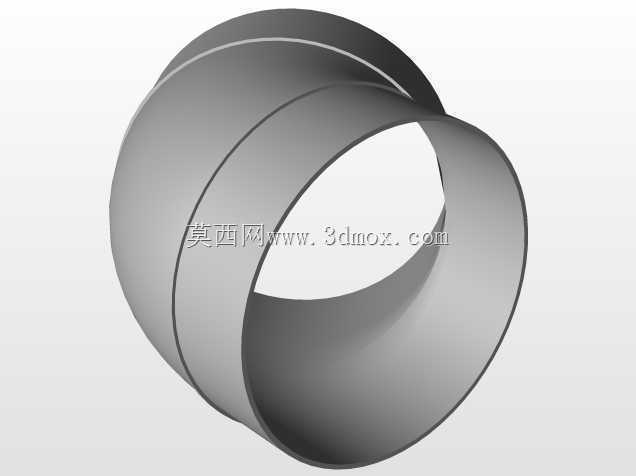

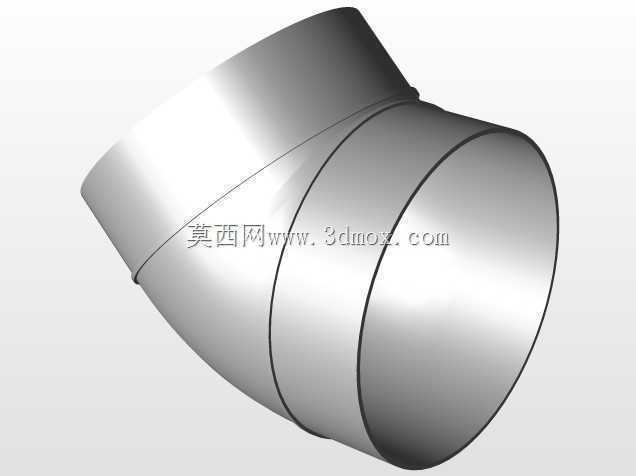

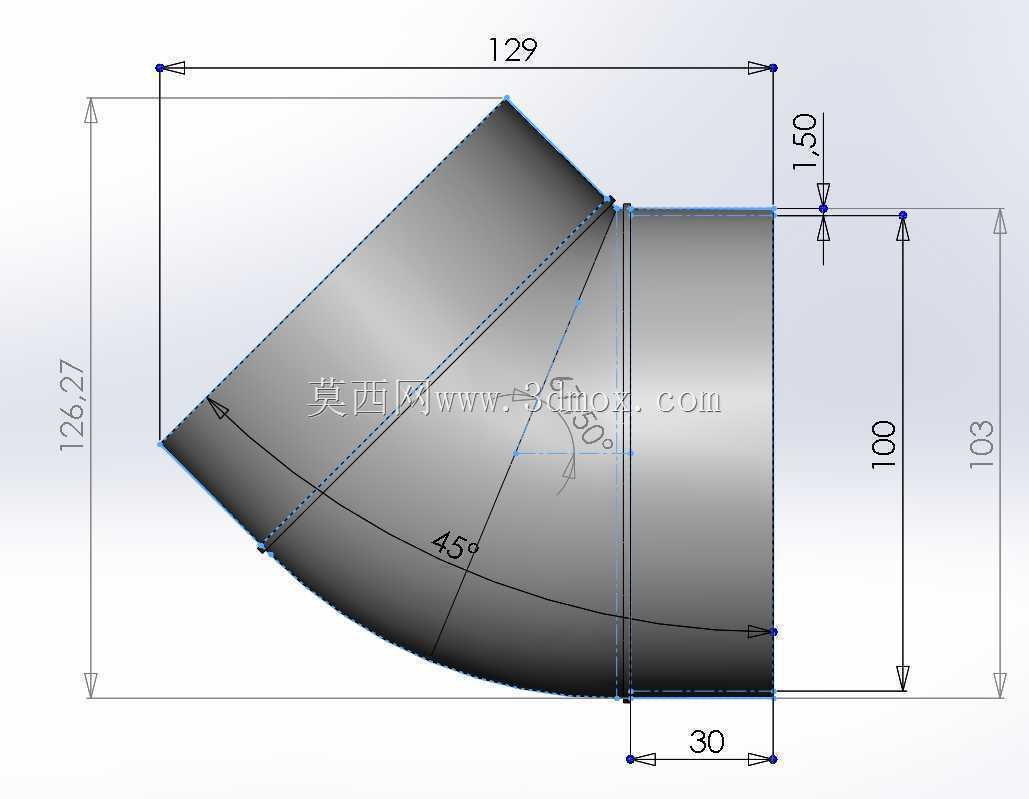

　　设计层面上，这款弯头采用了等径圆弧过渡的结构，没有采用直角拼接的斜接形式，整个转角段的曲率做了顺滑处理，气流经过时不会产生明显的涡流区，能有效降低高速通风时的风噪与压损。从尺寸边界来看，直段接口的外径为100mm，和同规格的圆形通风管可以直接套接，接口端预留了30mm长度的直边插接段，这个长度刚好适配常规通风管的套接深度，配合卡箍或者铝箔胶带密封就能完成固定，不需要额外做变径处理。弯头的转角角度严格控制在45度，现场排布时可以直接按照轴线45度偏折来计算管路走向，不需要额外做角度修正，能大幅降低现场测绘的工作量。整个弯头的轴向总投影长度为129mm，径向最大突出尺寸为179.2mm，接口端的翻边或者加强结构预留了1.5mm的凸台尺寸，安装时不会和相邻的吊码、其他管路产生干涉。

　　在结构细节处理上，弯头的两段直段和圆弧过渡段做了等壁厚设计，采用薄壁板材成型的话，整个结构的重量很轻，吊装时不会给管路吊件带来额外的负载，内壁的顺滑曲面也不容易积灰，在除尘或者排风场景下长期使用，不会因为转角处积尘导致风路堵塞。和常见的虾米腰弯头相比，这款一体化的圆弧转角结构没有多段拼接的接缝，漏风率更低，预制加工的精度也更高，批量安装时的一致性更好，不需要现场对每一个弯头做角度校准。

　　实际选型时，只要是公称直径100mm的圆形通风管路，不管是PVC风管、镀锌铁皮风管还是螺旋风管，都可以适配这个转角件，尤其是在对风阻控制要求较高的新风系统、废气排放管路中，这款45度弯头能有效减少风机的压损损耗，降低风机运行的功率消耗。安装时需要注意，弯头两端的插接直段要完全插入相邻风管内部，接口处做好密封处理，吊装的吊码位置要距离弯头接口处不小于50mm，避免吊码遮挡接口导致密封不严。在管路需要连续转向的场景中，两个45度弯头组合使用还可以实现任意角度的管路偏移，比单个大角度弯头的排布灵活性更高，风阻表现也更优。
