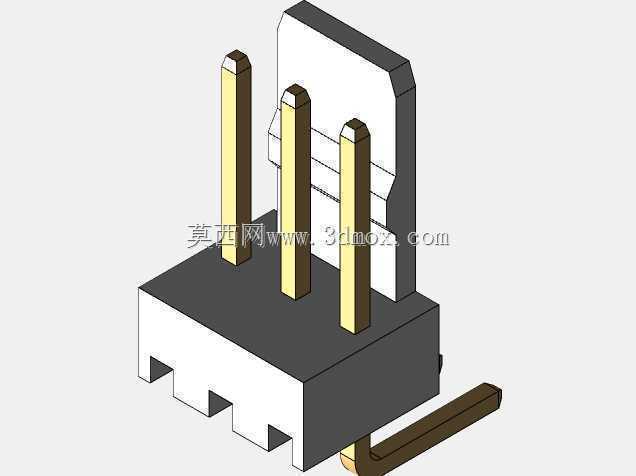

带角度2.54间距3英寸风扇连接集管结构

　　在各类电子设备散热系统的结构搭建中，风扇供电与信号连接的可靠性直接影响整套散热回路的运行稳定性，常规直插式风扇接插件往往受限于机箱内部走线空间、板卡安装角度的限制，容易出现插针受力弯折、走线干涉、接插不到位的问题，这款带角度的2.54间距3英寸风扇集管，正是针对这类狭小空间内的斜向接插需求做的定向结构优化。从实际应用场景来看，这类带角度的风扇集管多用于紧凑型工控机箱、1U/2U机架式服务器、嵌入式工业控制板卡的散热风扇接驳场景，这类场景内部板卡堆叠密度高，风扇安装位与主板接插端口往往不在同一垂直平面，常规直针接插件需要额外弯折线材或者调整风扇安装位置，不仅增加装配工时，长期运行下线材受拉扯还容易出现接触不良的故障，

　　带角度的弯针结构可以直接匹配倾斜的接插方向，省去线材弯折的步骤，接插后针脚受力均匀，不会出现单侧应力集中导致的针脚脱焊、接触电阻升高的问题。从结构设计思路来看，这款集管的基座采用了带定位卡扣的方块式结构，基座底部设置了与PCB板安装孔匹配的定位凸台，安装时可以先将凸台卡入板卡对应的定位孔中，再进行焊接固定，避免焊接过程中集管出现偏移，保证针脚间距的一致性；针脚部分采用了分段式弯折设计，接插端的针脚保持标准2.54mm间距，与常规3英寸风扇的接插件端口完全兼容，弯折段的角度经过反复调整，刚好匹配常见机箱内风扇倾斜安装的接插角度，针脚根部做了加粗处理，提升针脚的抗弯折强度，避免装配过程中针脚出现不可逆的变形。从安装边界尺寸来看，

　　集管基座的长宽尺寸控制在标准3针风扇接插件的兼容范围内，不会占用板卡上额外的布线空间，针脚伸出基座的高度经过优化，接插后风扇接插件与基座之间的贴合间隙控制在0.1mm以内，既可以保证接插的紧密性，又不会因为间隙过小导致接插件插拔困难；基座侧面设置了防脱卡扣，接插到位后卡扣会自动卡入风扇接插件对应的卡槽中，设备运输或者运行过程中出现振动时，接插件不会出现松脱的情况。在实际选型使用过程中，需要注意板卡上对应的安装位置需要预留出弯针弯折方向的避让空间，避免针脚与周边的电容、电阻等元器件出现干涉，焊接时要控制焊锡的用量，避免焊锡溢出导致相邻针脚之间出现短路；这款集管的针脚采用了镀锡处理，导电性能稳定，抗氧化能力强，

　　可以满足长期在高温机箱环境下的运行需求，基座部分采用耐高温的绝缘材质，过波峰焊时不会出现变形、融化的问题，适配常规的板卡自动化焊接工艺。相比常规的直针风扇接插件，这款带角度的集管不需要额外对针脚进行二次弯折加工，省去了生产过程中的针脚整形工序，同时也避免了人工弯折针脚导致的间距不一致、针脚断裂等不良问题，有效提升板卡装配的良品率；在走线布局上，弯针结构可以让风扇出线方向顺着机箱内部的走线槽布置，不会出现线材拱起遮挡风道的问题，保证机箱内部的散热气流顺畅，提升整体散热效率。对于结构设计人员来说，在进行紧凑型散热系统的布局时，可以直接选用这款集管来匹配倾斜安装的风扇，不需要额外设计转接结构，有效缩短产品的开发周期，同时标准化的接口尺寸也可以保证后续配件的通用性，降低后期的维护成本。
