蒸汽NRG SE储罐配套直派热克斯玻璃构件

　　在蒸汽抽吸类配套设备的结构设计中，储料腔体的透明可视构件一直是兼顾功能可靠性与使用体验的核心部件之一，本次涉及的直型玻璃构件，正是针对NRG SE系列蒸汽储罐配套开发的专用适配部件。这类玻璃构件的核心应用场景集中在个人蒸汽抽吸设备的储料单元，作为直接接触存储介质的腔体结构，需要同时满足耐温变、抗腐蚀、高透光、尺寸适配性强的多重要求，而派热克斯材质本身的低膨胀率特性，刚好能够适配设备工作过程中反复出现的温度波动，避免常规玻璃在骤冷骤热环境下出现的开裂、形变问题。

　　从实际设备运行的用途来看，该玻璃构件承担着三重核心作用：首先是作为储料腔体的主体围护结构，形成封闭的存储空间，容纳工作介质，配合上下端的密封结构完成介质的存储与导流；其次是利用玻璃本身的高透光特性，让使用者能够直观观察内部剩余介质的容量，及时补充，避免干烧等异常工况的出现；第三是作为设备外观的核心展示部分，通透的玻璃结构能够直观呈现内部结构与介质状态，提升设备的整体视觉质感。

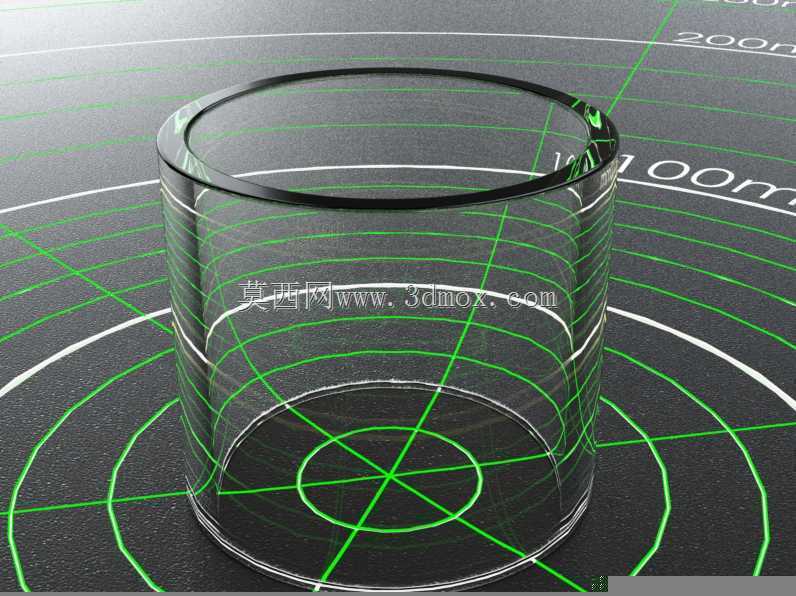

　　在功能特性层面，该直型玻璃构件区别于同系列的气泡玻璃款，采用等径直筒的结构设计，内壁光滑无额外凹凸结构，一方面能够减少介质在腔体内壁的残留挂壁，降低日常清洁维护的难度，另一方面直筒结构的受力均匀性更优，在受到外部挤压或者内部压力波动时，应力分布更均匀，相比异形结构的玻璃件拥有更好的抗破损能力。同时直筒结构的加工一致性更容易控制，批量生产时的尺寸公差更容易收敛，能够降低后续装配环节的适配难度。

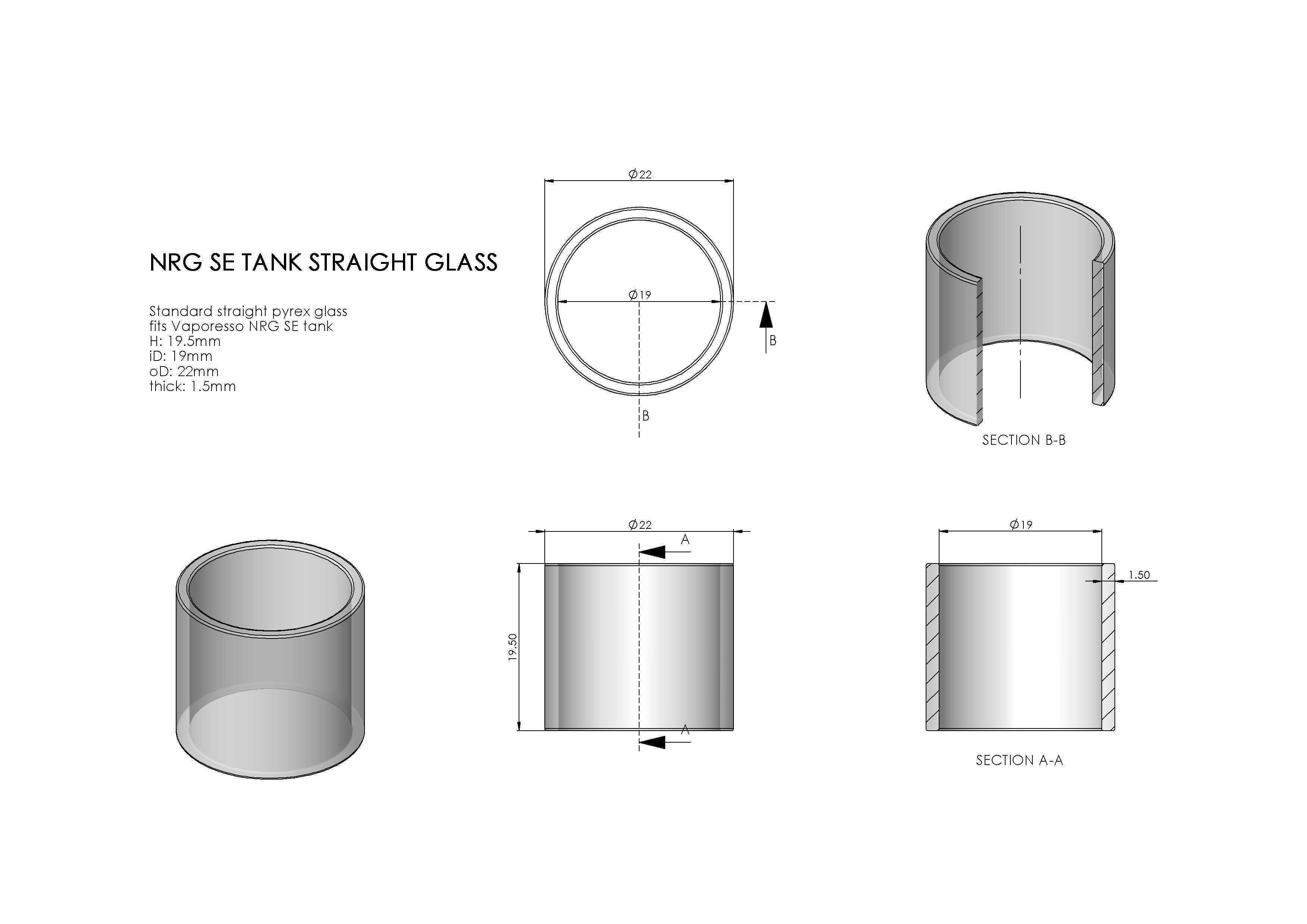

　　设计过程中，首先需要解决的是尺寸匹配问题，由于这类配套玻璃属于替换类易损配件，没有公开的标准尺寸参数，设计前期需要对市售的原装样品进行全尺寸测绘，重点确认玻璃的外径、内径、总高度、端口的平整度公差，以及上下端与密封胶圈配合的位置尺寸。端口部分需要做磨边倒角处理，避免锋利的玻璃边缘切割密封胶圈，同时保证端口与上端盖、下端底座的贴合面平整，避免出现装配后密封不严漏液的问题。玻璃的壁厚选择需要兼顾结构强度与透光效果，壁厚过薄会导致抗冲击能力不足，日常使用中容易因为磕碰碎裂，壁厚过厚则会增加构件重量，同时压缩内部的有效储料空间，经过反复验证，匹配NRG SE储罐的该款玻璃件，壁厚控制在均匀的2mm区间时，能够在强度与容积之间达到最优平衡。

　　安装边界方面，该玻璃构件为竖直安装状态，上下两端分别卡入储罐上盖与底座的密封槽内，依靠硅胶圈的过盈配合完成固定与密封，装配过程中不需要额外的粘接或者紧固件固定，依靠上下端结构的夹紧力即可完成定位，因此设计时需要严格控制玻璃的总高度公差，公差范围需要控制在±0.1mm以内，高度过高会导致装配时上下盖无法完全扣合，出现挤压玻璃导致碎裂的风险，高度过低则会导致密封胶圈压缩量不足，出现密封失效漏液的问题。外径尺寸需要与密封胶圈的内径形成合理的过盈量，过盈量控制在0.2-0.3mm区间，既能够保证密封效果，又不会因为过盈量过大导致装配时玻璃受到径向挤压力过大而破损。

　　从结构设计的细节来看，直筒结构的玻璃件在建模时需要重点保证圆柱面的圆度公差，避免出现椭圆变形，椭圆度过大会导致局部位置与密封胶圈的配合间隙不均匀，出现局部密封失效的问题。同时玻璃的内外表面需要做光滑处理，没有明显的模痕、划痕或者气泡缺陷，这些缺陷位置会成为应力集中点，在设备使用过程中受到温度变化或者外力冲击时，容易从缺陷位置开始出现裂纹扩展，最终导致构件破损。在实际的建模验证环节，还需要模拟装配状态下的受力情况，确认玻璃在受到正常的装配夹紧力、日常握持的挤压力、以及工作状态下内部微压的作用时，应力值都处于玻璃材质的许用应力范围内，保证结构的可靠性。

　　对于从事蒸汽类设备结构设计、或者做配件替换开发的工程师而言，这类直型玻璃构件的建模核心不在于复杂的曲面结构，而在于对配合尺寸的精准把控，以及对材质特性、装配工艺、实际使用场景的充分理解。很多初入行的设计者容易忽略密封配合的公差细节，或者照搬其他型号的玻璃尺寸，最终导致配件装配后出现漏液、易碎裂、适配性差的问题，只有结合实际样品的测绘数据，充分考虑装配过程中的公差累积、使用过程中的温度形变、以及日常使用中的磕碰风险，才能设计出适配性好、可靠性高的配套构件。
